19.1家庭电路 课件(共19张PPT)

(共19张PPT)

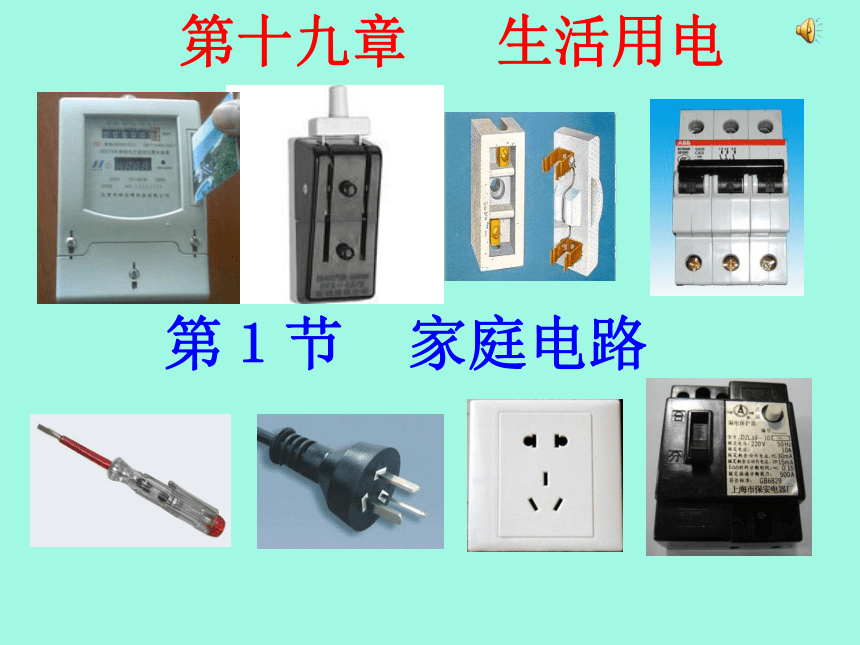

第１节
家庭电路
第十九章
生活用电
课堂交流与讨论

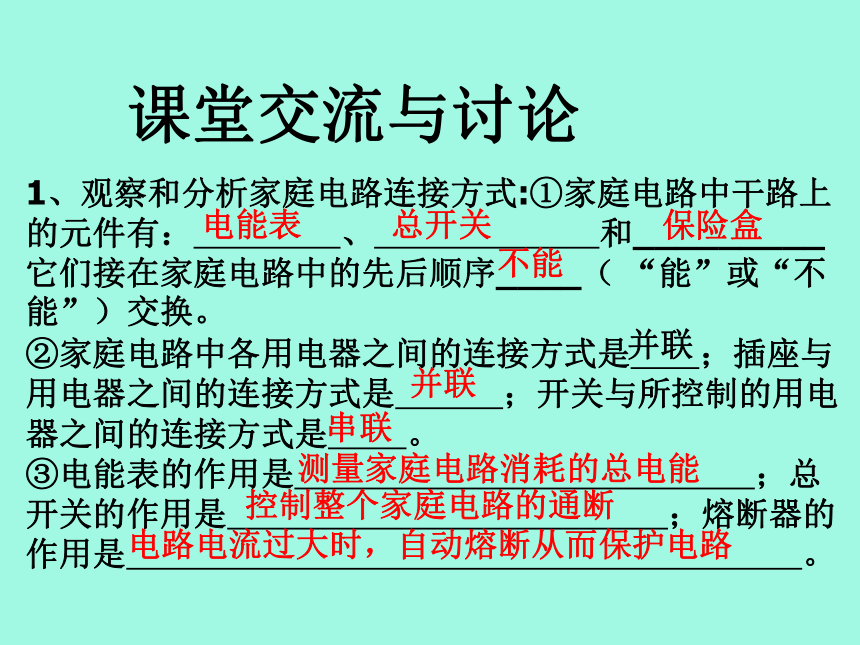

1、观察和分析家庭电路连接方式:①家庭电路中干路上的元件有：
、
和_________它们接在家庭电路中的先后顺序____（
“能”或“不能”）交换。
②家庭电路中各用电器之间的连接方式是
；插座与用电器之间的连接方式是
；开关与所控制的用电器之间的连接方式是
。
③电能表的作用是
；总开关的作用是
；熔断器的作用是
。
电能表
总开关
保险盒
不能
并联
并联
串联
测量家庭电路消耗的总电能
控制整个家庭电路的通断
电路电流过大时，自动熔断从而保护电路
课堂训练

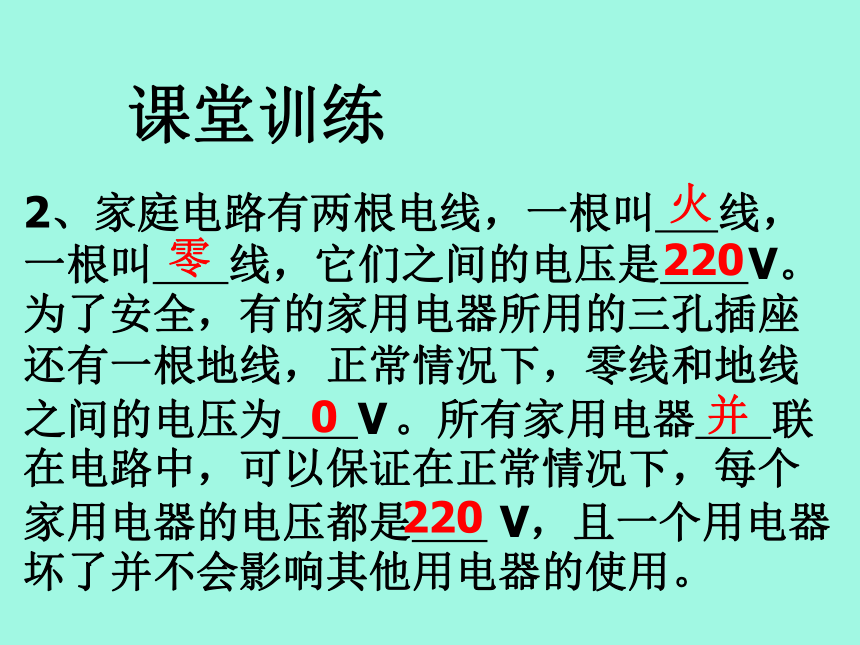

2、家庭电路有两根电线，一根叫
线，一根叫
线，它们之间的电压是
V。为了安全，有的家用电器所用的三孔插座还有一根地线，正常情况下，零线和地线之间的电压为
V
。所有家用电器
联在电路中，可以保证在正常情况下，每个家用电器的电压都是
V，且一个用电器坏了并不会影响其他用电器的使用。
火
零
220
0
并
220
3、用
可辨别火线和零线，使用时手一定要接触笔尾的
，笔尖接触
。
如果氖管发光，表明接触的是
；如果氖管不发光，表明接触的是
。
测电笔
金属体
电线
火线
零线
课堂交流与讨论

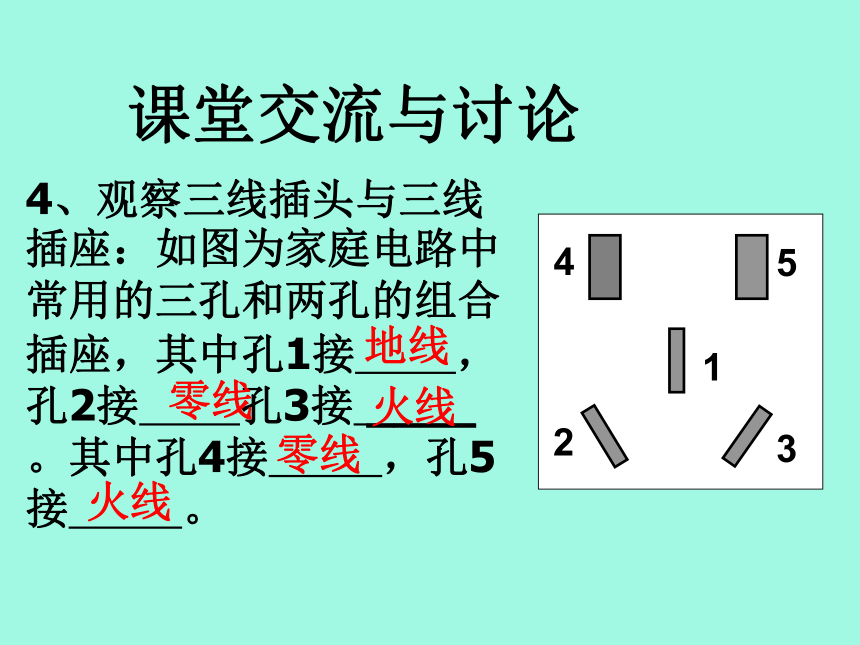

4、观察三线插头与三线插座：如图为家庭电路中常用的三孔和两孔的组合插座，其中孔1接
，孔2接
孔3接
____
。其中孔4接
，孔5接
。
1
2
3
4
5
地线
零线
火线
火线
零线
保险丝
在一般电路里，导线和用电器都有规定的电流最大值.超过了这个规定值，导线过热会使绝缘层损坏，甚至引起火灾，用电器过热也会被烧坏.
.
绝对不能用铜丝或铁丝代替保险丝.
1.保险丝串联在火线上或在火线、零线上都接
2.保险丝一般由电阻率较大.熔点较低的铅锑合金做成3.保险丝的作用:电流过大时能自动熔断，保护电路.
4.选用保险丝的原则:保险丝的额定电流等于或稍大于电路中的正常工作电流.
1．试电笔
　　（1）作用：辨别火线和零线。
　　（2）构造：
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
二、火线和零线
火线
零线
大地
　　用试电笔！
试电笔
0
V
220
V
220
V
　　如何辨别火线和零线？
二、火线和零线
1．三线插头
三孔插座
三脚插头
三、三线插头和漏电保护器
有金属外壳的家用电器要使用三孔插座使外壳接地。
给不固定的用电器供电.与其他用电器并联.
插座
两孔插座
三孔插座
左零右火上接地
插座
左零右火
两孔插座
三孔插座
火线
零线
接地
接线方式
　　1．家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。
　　2．用试电笔可以辨别火线和零线，了解三线插头的使用与漏电保护器的作用。
课堂小结
课堂训练
1、在家庭电路中，开关跟它控制的灯之间应_____联，电风扇、电视机、插座和电灯之间应_____联。
串联
并联
课堂训练
2、下列说法中正确的是
(
)
A、闸刀开关安装在电能表之前，目的是控制整个家庭电路
B、电能表安装在进户线之后，用来直接测量家庭用的电功率
C、家庭照明电灯和插座并联在家庭电路上
D、电灯与控制它的开关并联
C
课堂训练
3、在家庭电路中从输入电线起，连接的顺序应该是
(?
)
A．总开关、电能表、保险盒、插座
B．总开关、电能表、插座、保险盒
C．电能表、总开关、插座、保险盒
D．电能表、总开关、保险盒、插座
D
课堂训练
4、下面哪个器材可以测定家用电器消耗的电能
(?
)
A．电流表?
B．电能表
C．试电笔???
D．以上三种都可以
B
5.如图为某同学连的两盏白炽灯和两个插座的电路图.通电后发
现不能正常工作，以下几个措施中可能引起危险的是
(
)
A.拆掉灯丙，将两条导线连在一起
B.拆掉插座甲，将两条导线连在一起
C.拆掉开关S3，将两条导线连在一起
D.拆掉开关S2，将两条导线连在一起
A
