第4节　电流的测量
15-4电流的测量
葫芦岛市第三初级中学 方 雷
2、单位： 简称 (符号 ) 、
一、 电流的强弱
1、电流（符号 ）:表示电流 的物理量。
你了解安培吗?
I
强弱
A
安培
安

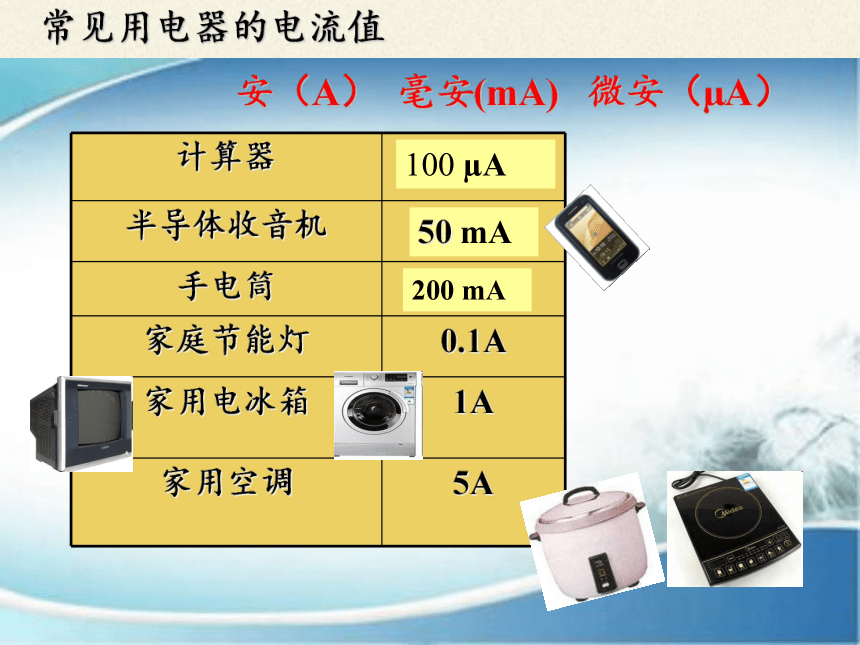

常见用电器的电流值
计算器
0.0001A
半导体收音机
0.05A
手电筒
0.2A
家庭节能灯
0.1A
家用电冰箱
1A
家用空调
5A
安（A） 毫安(mA) 微安（?A）
100 ?A
200 mA
50 mA

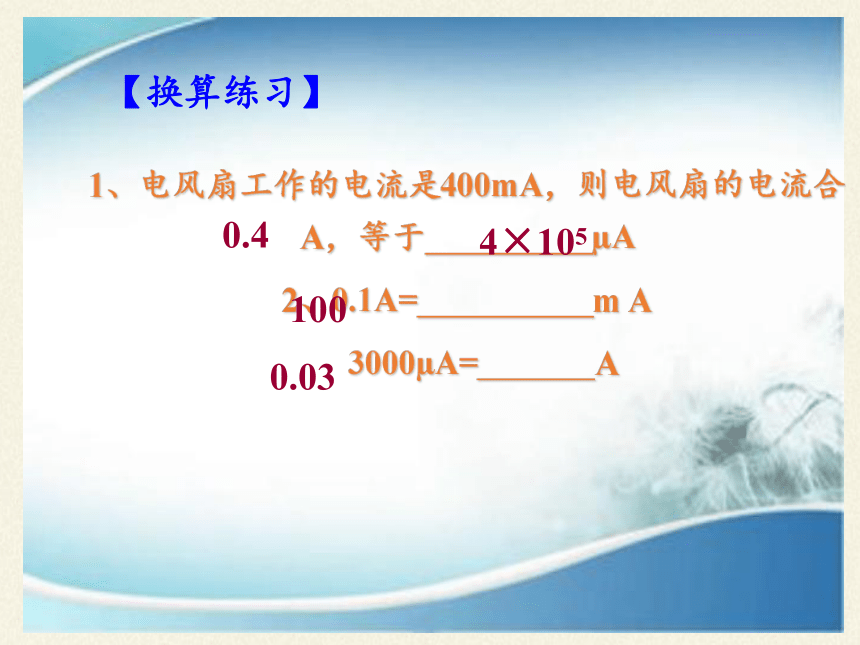

1、电风扇工作的电流是400mA，则电风扇的电流合 A，等于 ?A
2、0.1A= m A
3000?A= A
【换算练习】
0.4
4×105
100
0.03
二、电流的测量
A

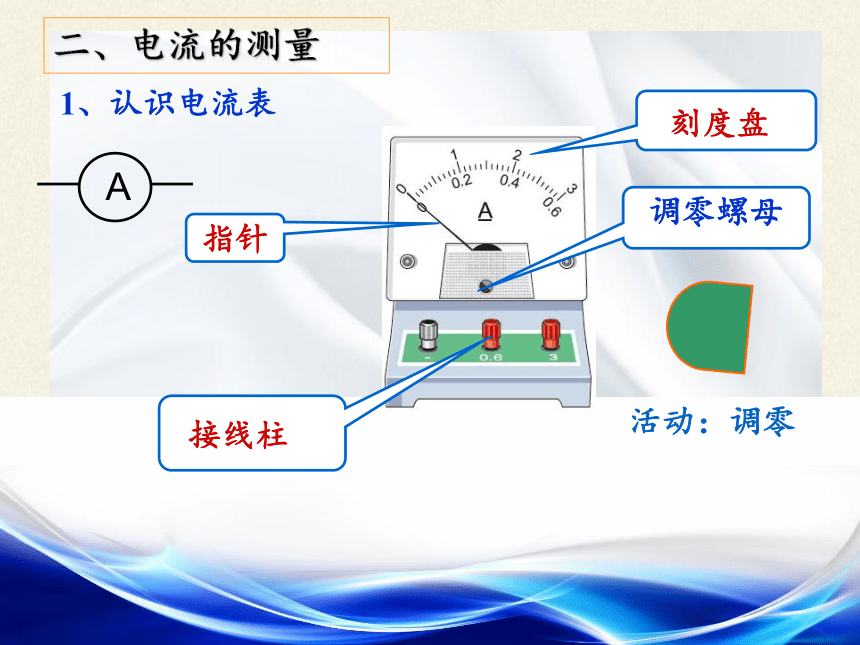

1、认识电流表
指针
接线柱
刻度盘
调零螺母
活动：调零

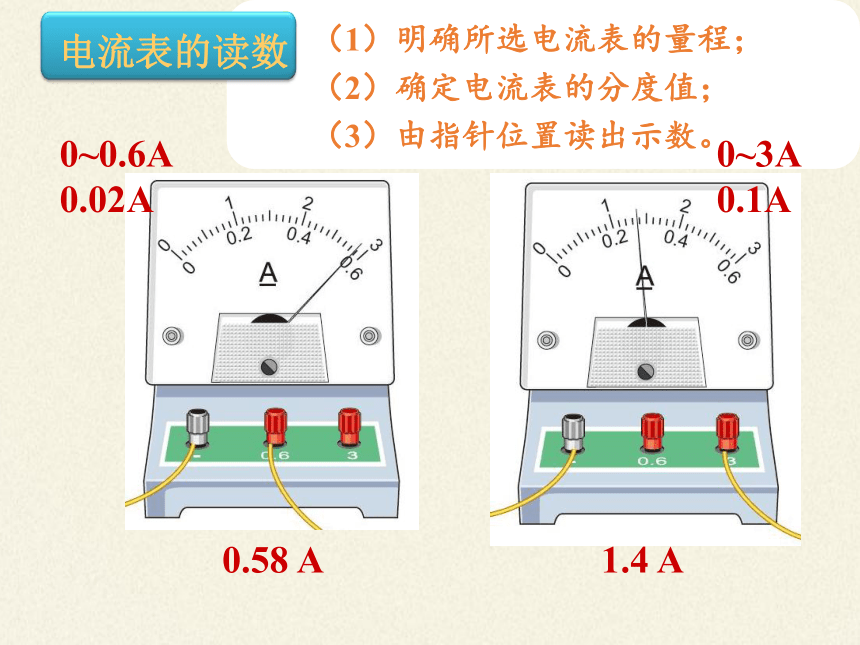

0.58 A
1.4 A
　　（1）明确所选电流表的量程；
　　（2）确定电流表的分度值；
　　（3）由指针位置读出示数。
电流表的读数
0~0.6A
0.02A
0~3A
0.1A

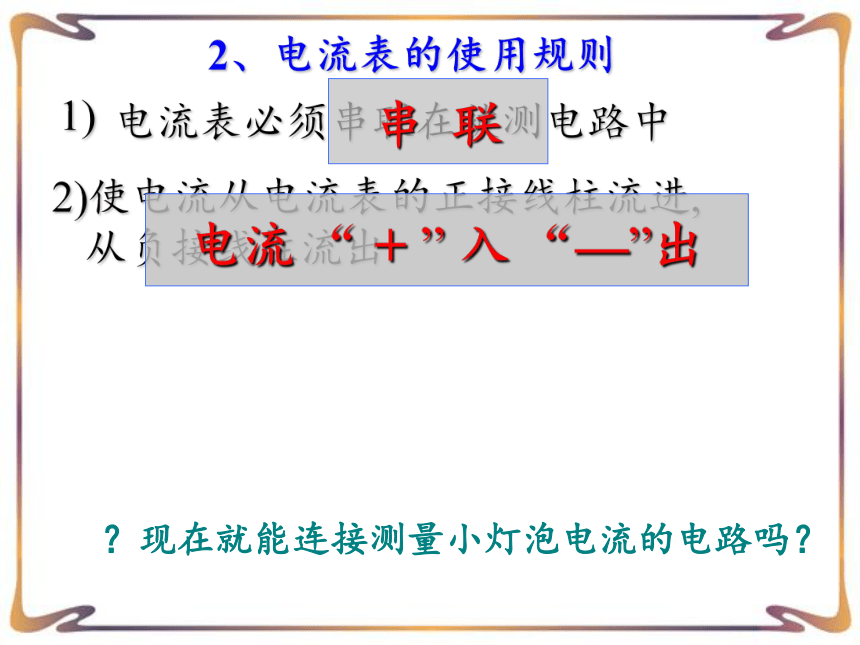

2、电流表的使用规则
电流表必须串联在被测电路中
2)使电流从电流表的正接线柱流进,
从负接线柱流出
1)
串 联
电流 “ + ” 入 “—”出
？现在就能连接测量小灯泡电流的电路吗？

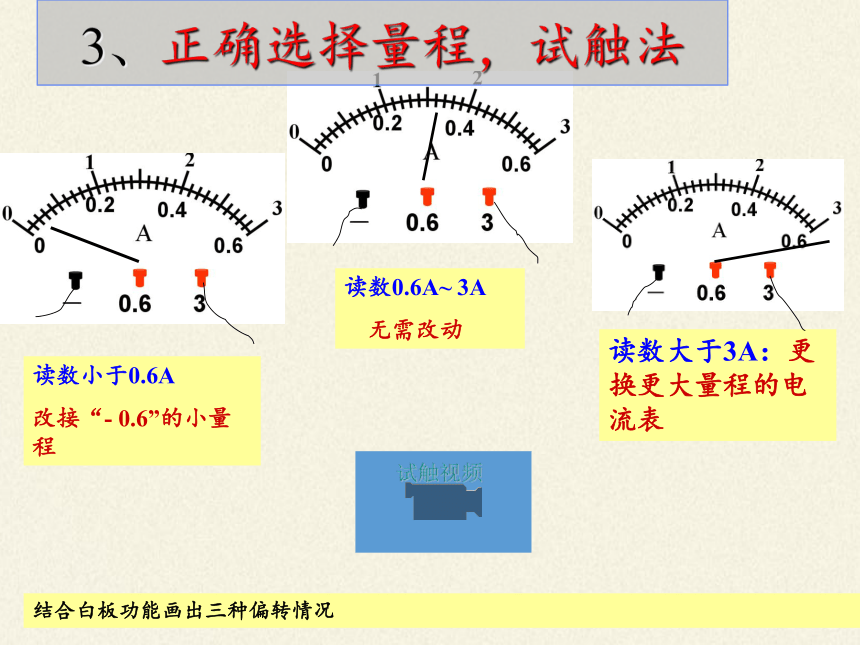

读数小于0.6A
改接“- 0.6”的小量程
读数0.6A~ 3A
无需改动
读数大于3A：更换更大量程的电流表
3、正确选择量程，试触法
试触视频
结合白板功能画出三种偏转情况
2、电流表的使用规则
2)
1)
串 联
电流 “ + ” 入 “—”出
3)正确选择量程，试触法
4)绝对不允许不经过用电器而把电流
表直接连到电源两极，否则电流表
会被烧毁。
！!不接两极
做一做:测出通过灯泡的电流
I1=_____ A
I2=_____ A
结合白板功能画指针偏转情况
电流表的使用注意事项：
1、“莫反偏”
活动：尝试将电流表的正负接线柱的接线对调，迅速闭合和断开开关，观察指针偏转情况。
电流表的使用注意事项：
2、“莫并联”
1
2
S1、S2相继闭合视频
电流表的使用注意事项：
2、“莫并联”
1
2
S1、S2相继闭合视频
防短路
电流表的使用注意事项：
2、“莫并联”
1
2
防短路
S1、S2相继闭合视频
你的 收获
字母I ，A..；
表使用原则
探究，执着，专心致志，自食其力。。。
态度价值观：
知识：
课 堂 检 测
◆考眼力 ----判断正误
□对对碰
■连连看
【
】
好眼力
----判断正误
＋
_
＋
_
你给同桌出道题，
1、画出接线柱和指针考读示数
2、给出示数考接线柱和指针的画法
对对碰
下列电路中，测电灯L2 的电流，连接正确的是（ ）
- +
A
L1
L2
A
B
C
D
- +
L1
L2
A
- +
L1
L2
A
L1
L2
A
- +
连连看
下列电路中，测电灯L2 的电流，连接正确的是（ ）
B
- +
L1
L2
A
连连看
结合白板功能---拖拽、书写，实现：摆放元件连接实物图
设计完成电流表使用说明书。
说明书内容要求有 【产品名称】【生产日期】【产地】【产品用途】【外观结构】【使用方法】【注意事项】
作 业
2017.06.16
