第5节　串、并联电路中电流的规律
考考你
+
3
15
A

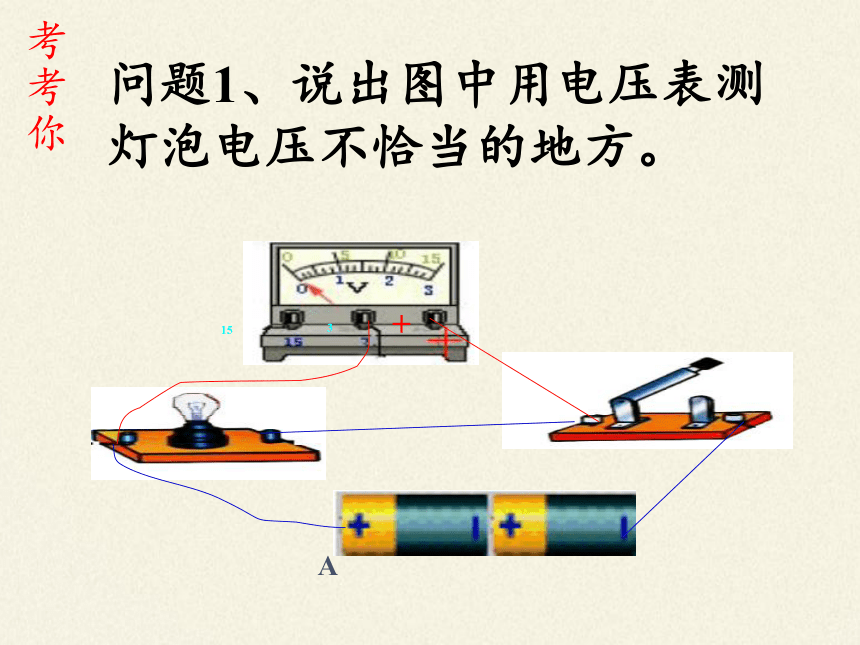

问题1、说出图中用电压表测
灯泡电压不恰当的地方。
考考你
+
3
15
4.5V
B

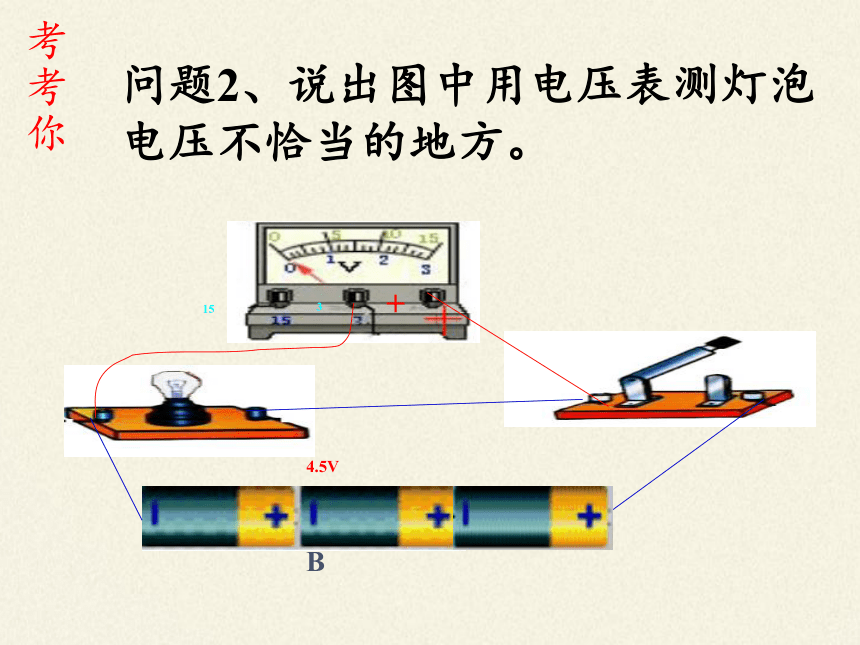

问题2、说出图中用电压表测灯泡
电压不恰当的地方。

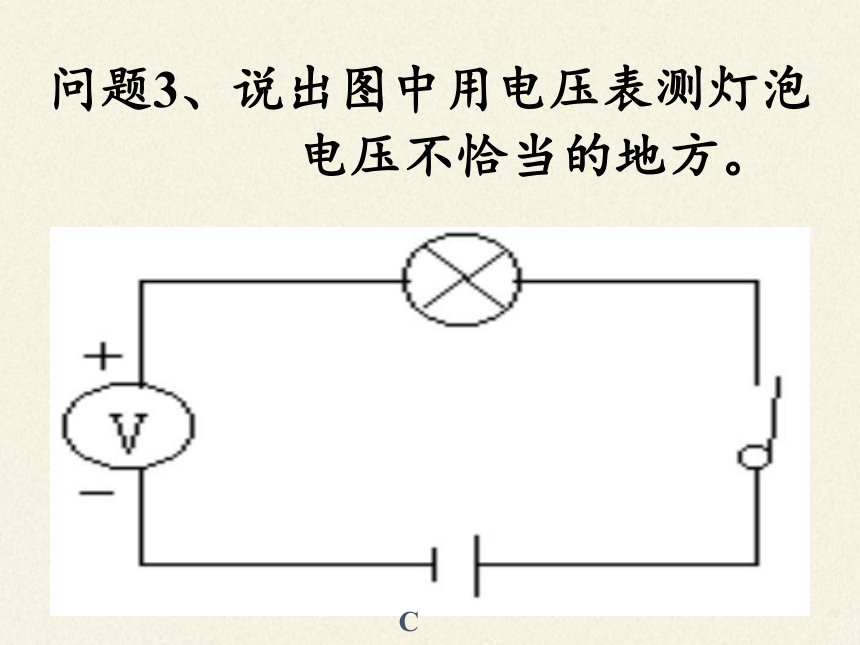

问题3、说出图中用电压表测灯泡
电压不恰当的地方。
C
问题4、指出甲电压表的测量示数产生的原因，并说出纠正的方法。
甲

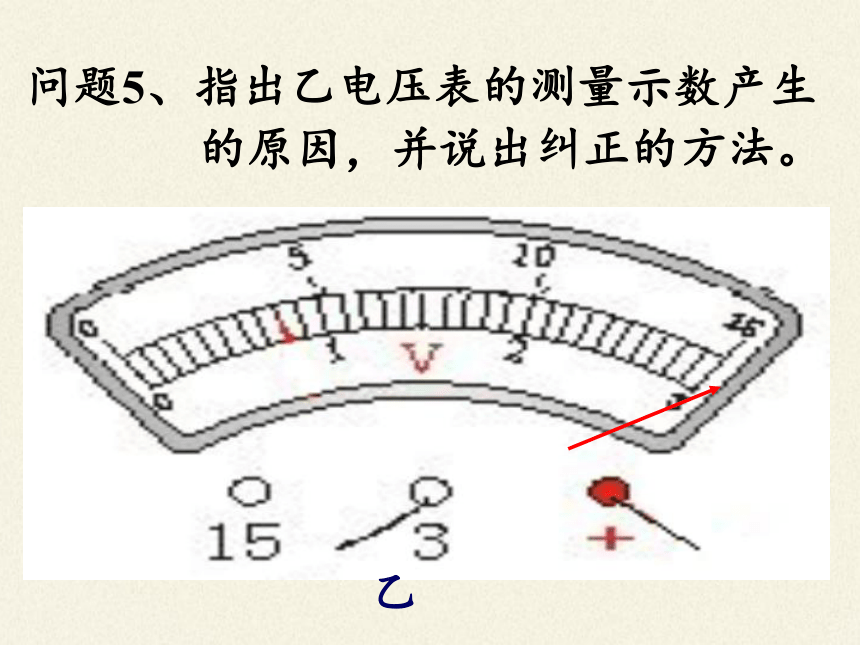

问题5、指出乙电压表的测量示数产生
的原因，并说出纠正的方法。
乙
V
5
0
3
2
1
0
10
15

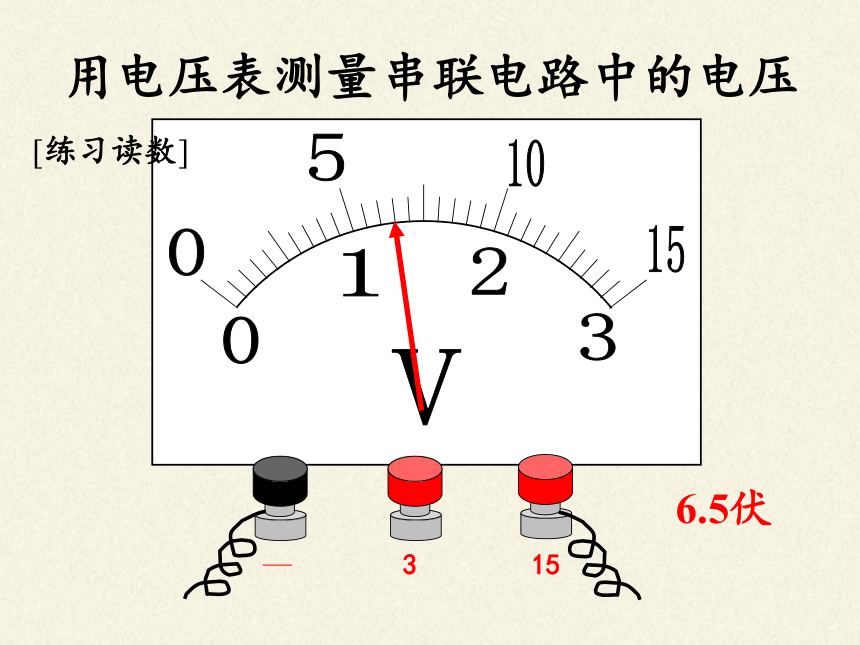

用电压表测量串联电路中的电压
[练习读数]
15
3
—
6.5伏
V
5
0
3
2
1
0
10
15

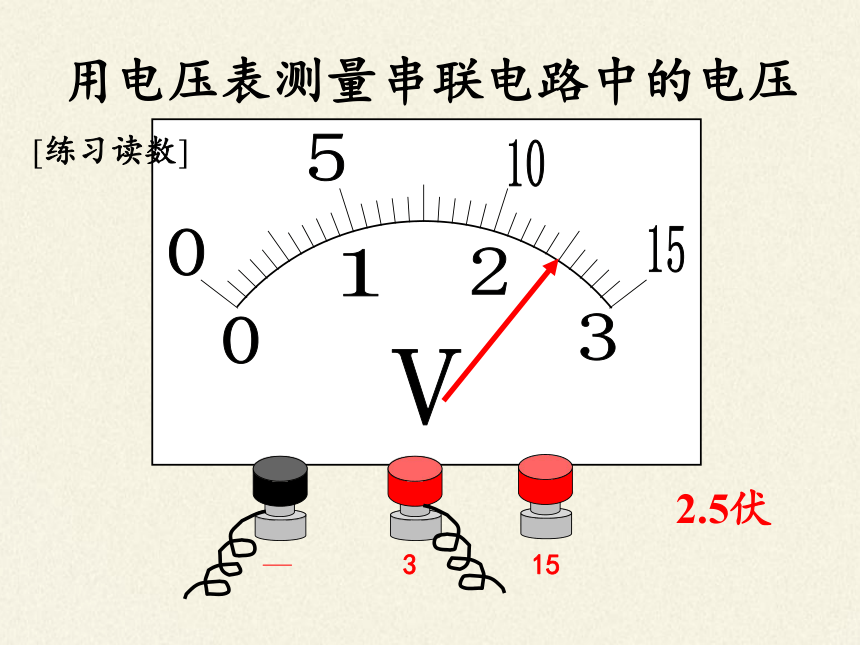

用电压表测量串联电路中的电压
[练习读数]
15
3
—
2.5伏
　　 串联电路中各个部分电路的电压与总电压 有什么关系？
提出问题
猜想或假设：
　串联电路中的总电压可能等于各部分电路 的电压之和。
设计实验：
U
实验
次数
L1灯两端
的电压
U1/V
L2灯两端
的电压
U2/V
L3灯两端
的电压
U2/V
串联电路
的总电压
U/V
1
2
3
实验过程：
（1）选两只完全相同的2.5v小灯泡，三节干电池，开关，用导线把元件组成串联电路，用一只电压表分别测出每只灯泡两端的电压和电源电压。填入表格。
实验过程：
（2）选两只完全不同的小灯泡，一只2.5v一只3.8v、三节干电池，开关，用导线把元件组成串联电路，用三只电压表分别测出每只灯泡两端的电压和电源电压。填入表格。
实验过程：
（3）选三只不同规格的小灯泡2.5v、3.8v、6v各一只，三节干电池，开关，用导线把元件组成串联电路，用电压表分别测出每只灯泡两端的电压和电源电压。填入表格。
探究并联电路的电压规律
串联电路中的总电压等于
各部分电路的电压之和。
即U总=U1 =U2
（二）探究并联电路中的电压有什么关系？
实验
次数
L1灯两端
的电压
U1/V
L2灯两端
的电压
U2/V
L3灯两端
的电压
U2/V
并联电路
的总电压
U/V
1
2
3
探究并联电路的电压规律
并联电路两端的总电压
与各支路两端电压相等
即U总=U1 =U2
评估、交流：
　　实验设计有没有不合理的地方？
　　操作中有没有失误？
　　测量数据和所得的结论是不是可靠？
　把你的探究过程及结论告诉同学和老师，征求他们的意见。既要改正自己的错误、弥补不足，又要为自己的正确观点和做法辩护。
