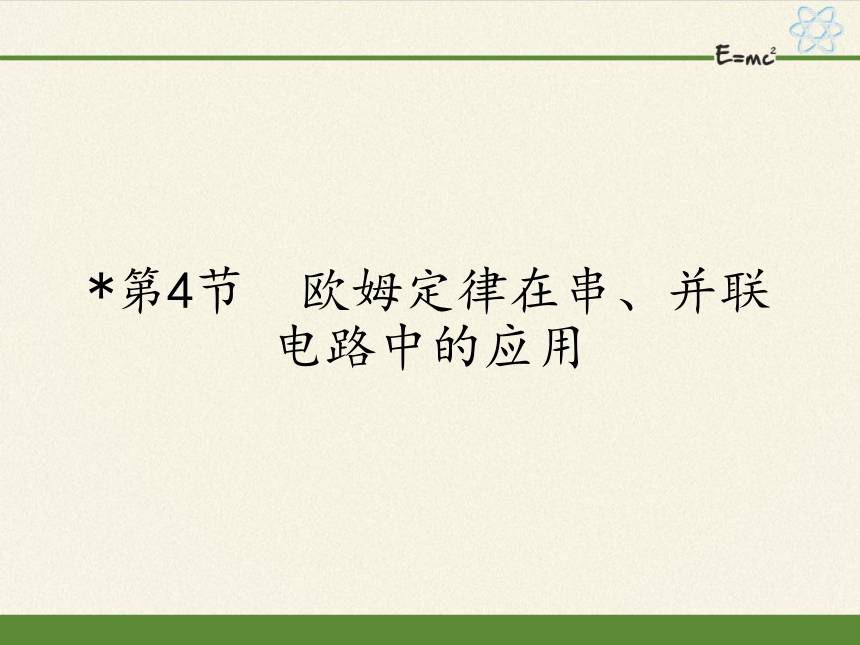

*第4节　欧姆定律在串、并联电路中的应用

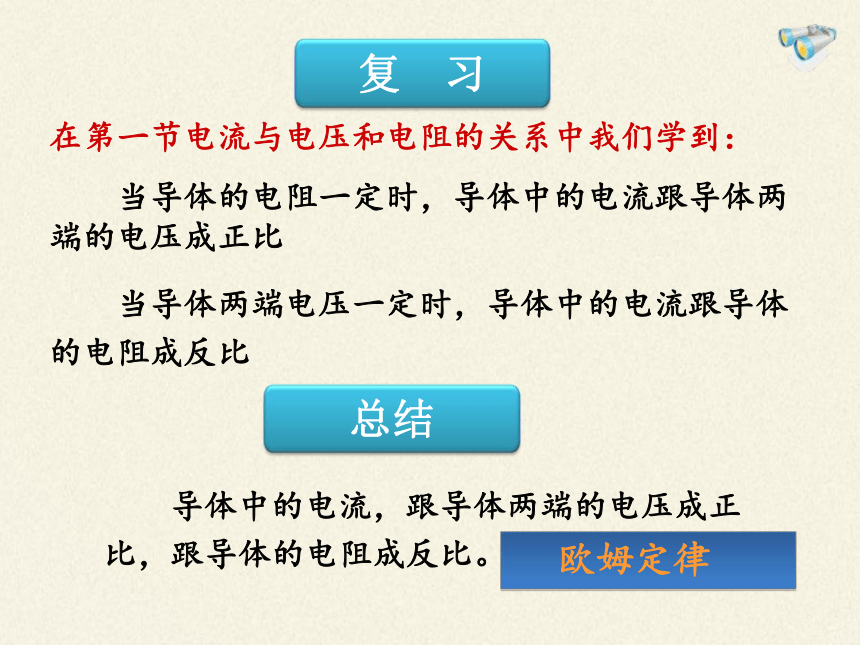

在第一节电流与电压和电阻的关系中我们学到：
　　当导体的电阻一定时，导体中的电流跟导体两端的电压成正比
　　当导体两端电压一定时，导体中的电流跟导体的电阻成反比
复　习
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
总结
欧姆定律
　　导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

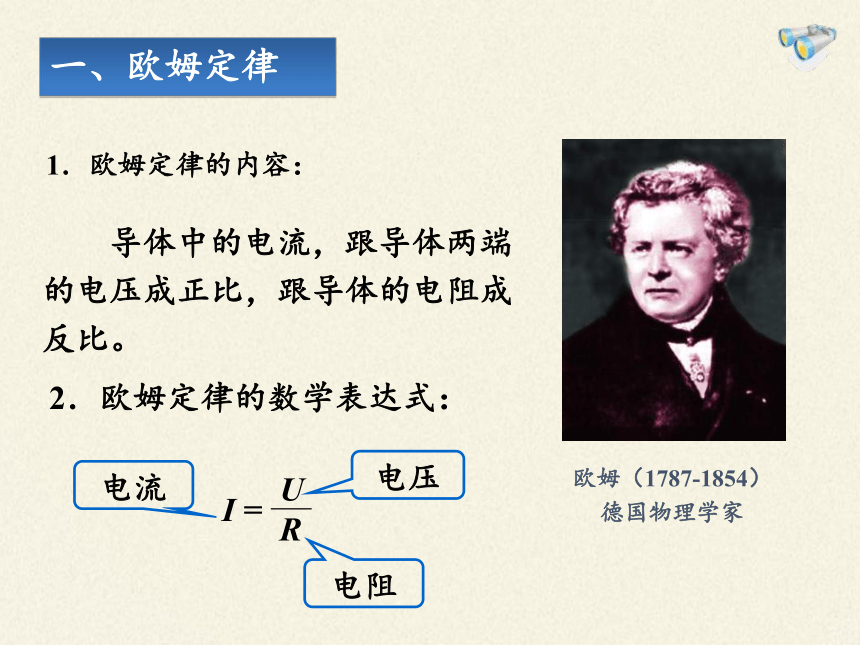

欧姆（1787-1854）
德国物理学家
2．欧姆定律的数学表达式：
电压
电阻
电流
一、欧姆定律
I =
U
R
1．欧姆定律的内容：

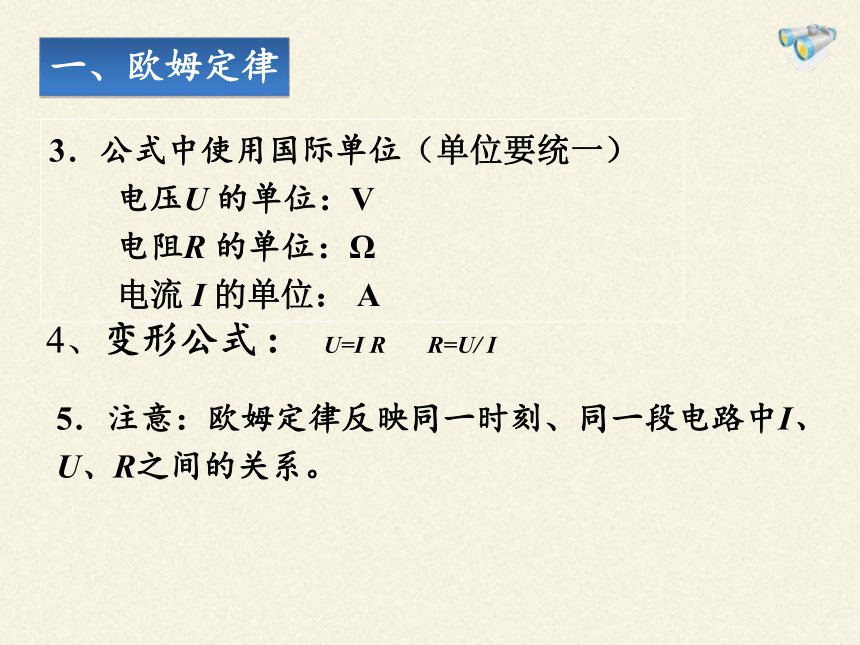

3．公式中使用国际单位（单位要统一）
　　电压U 的单位：V
　　电阻R 的单位：Ω
　　电流 I 的单位： A
5．注意：欧姆定律反映同一时刻、同一段电路中I、 U、R之间的关系。
一、欧姆定律
4、变形公式 :
U=I R R=U/ I
我能行

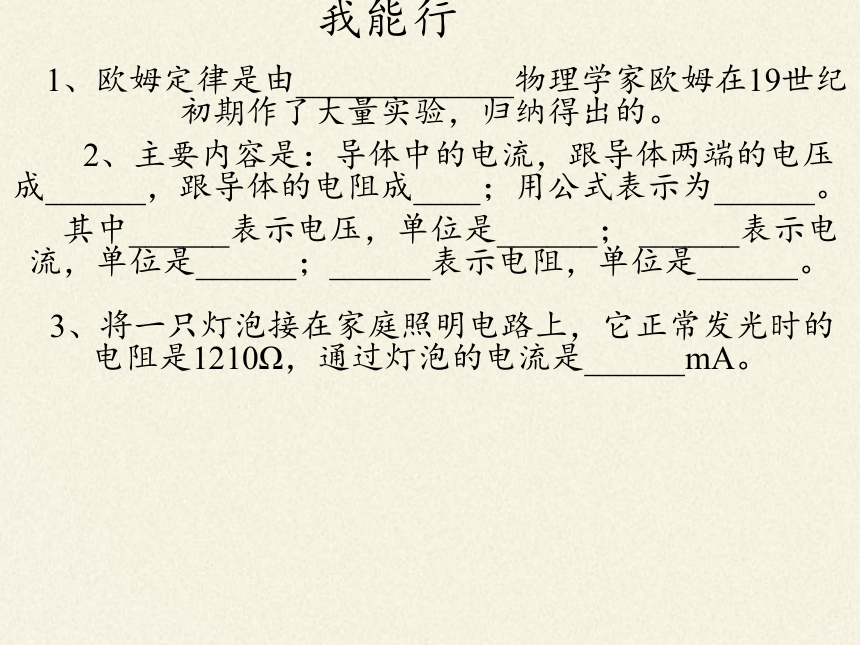

　1、欧姆定律是由_____________物理学家欧姆在19世纪初期作了大量实验，归纳得出的。
2、主要内容是：导体中的电流，跟导体两端的电压成______，跟导体的电阻成____；用公式表示为______。
其中______表示电压，单位是______； ______表示电流，单位是______；______表示电阻，单位是______。
3、将一只灯泡接在家庭照明电路上，它正常发光时的电阻是1210Ω，通过灯泡的电流是______mA。
　　　
我能行

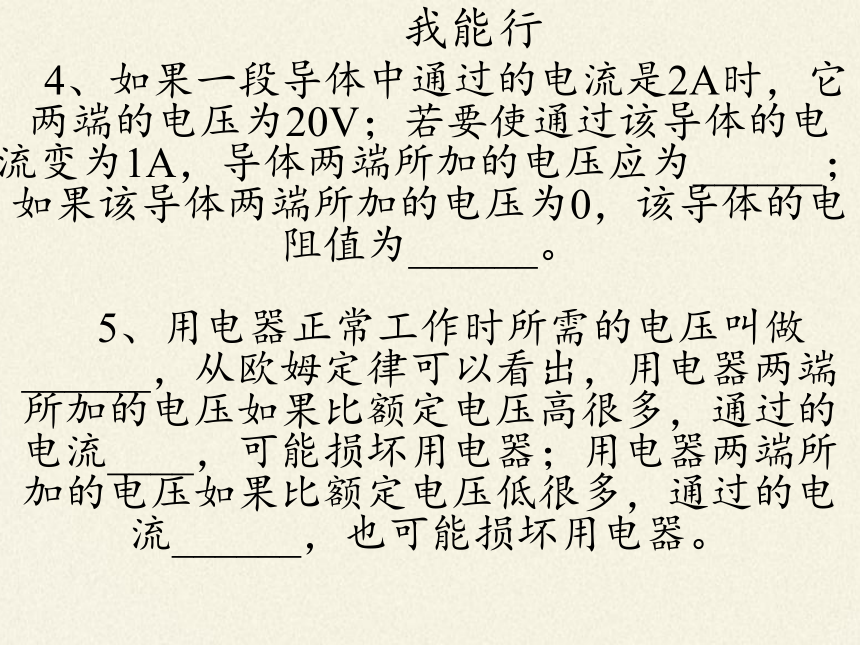

　4、如果一段导体中通过的电流是2A时，它两端的电压为20V；若要使通过该导体的电流变为1A，导体两端所加的电压应为______；如果该导体两端所加的电压为0，该导体的电阻值为______。
5、用电器正常工作时所需的电压叫做______，从欧姆定律可以看出，用电器两端所加的电压如果比额定电压高很多，通过的电流____，可能损坏用电器；用电器两端所加的电压如果比额定电压低很多，通过的电流______，也可能损坏用电器。

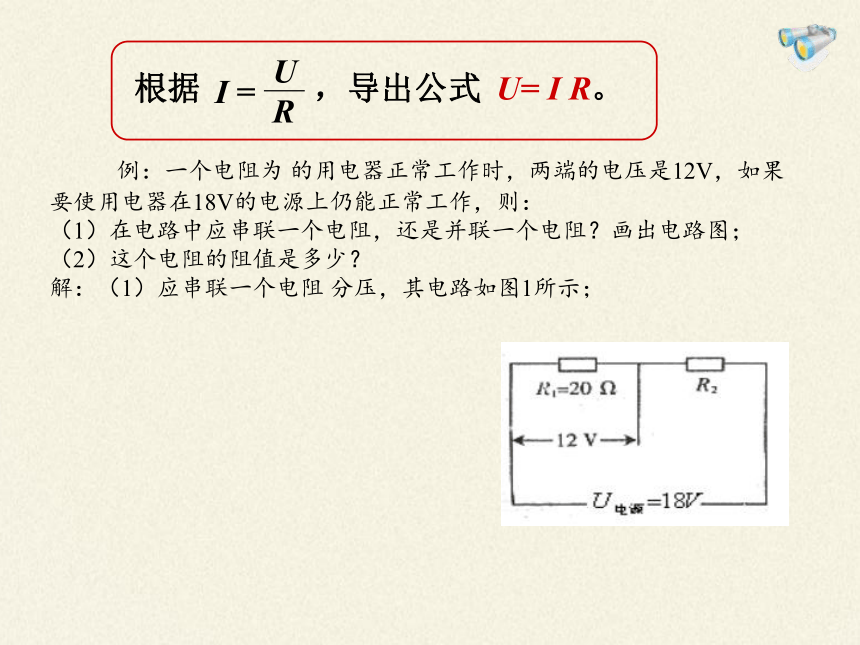

　　例：一个电阻为 的用电器正常工作时，两端的电压是12V，如果要使用电器在18V的电源上仍能正常工作，则：
（1）在电路中应串联一个电阻，还是并联一个电阻？画出电路图；
（2）这个电阻的阻值是多少？
解：（1）应串联一个电阻 分压，其电路如图1所示；
U= I R
根据
，导出公式　　　 。
I =
U
R
练习：电源电压保持不变, R1 = R2 = R3 = 20Ω ,当S1、S2都断开，电流表示数是0.3A，
求：1）电源电压
2）S1、S2都闭合时，电流表示数是多少？

A
R1
R2
R3
S1
S2
内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比
公式： I = U/R
变形公式 : U=I R R=U/ I
课堂小结
欧姆定律
巩固练习
A、当导体两端电压为零时，导体电阻也为零。
B、导体两端的电压越大，导体的电阻也越大
C、导体中的电流越大，导体的电阻也越大。
D、导体的电阻是导体本身的性质，它的大小与导体两端的电压及导体中的电流无关。
2.根据欧姆定律公式 可导出
关于此式，下列说法正确的是( )
D
　　4．关于欧姆定律，下列叙述中正确的是
　　　　　　　　　　　　　　　　（ ）
　　A．在相同电压下，导体的电流和电阻成反比
　　B．对同一个导体，导体中的电流和电压成正比
　　C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比
　　D．导体中的电流与导体两端的电压有关，也与导体的电阻有关
A B D
巩固练习
　　5．在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R1、R2分别做实验，他根据实验数据画出了如图所示的图象，请你根据图象比较电阻R1与R2的大小，R1 R2。（选填“大于”、“等于”
或“小于”）
大于
1
2
3
U/V
I/A
0
0.2
0.4
0.6
R1
R2
巩固练习
1、教材：P79 1、2题
2、《课堂练习册》：
本节对应练习选择、填空题。
作业
