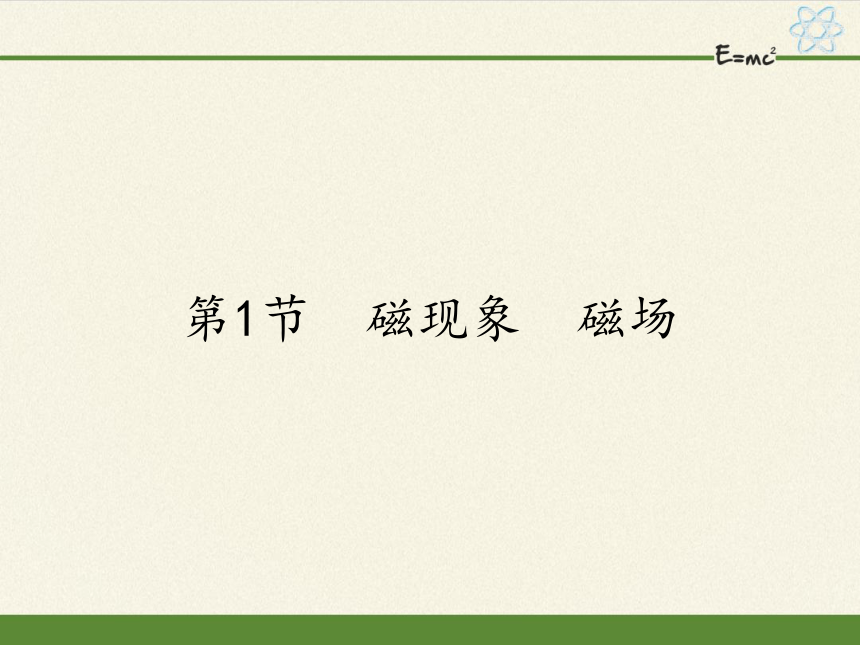

第1节　磁现象　磁场

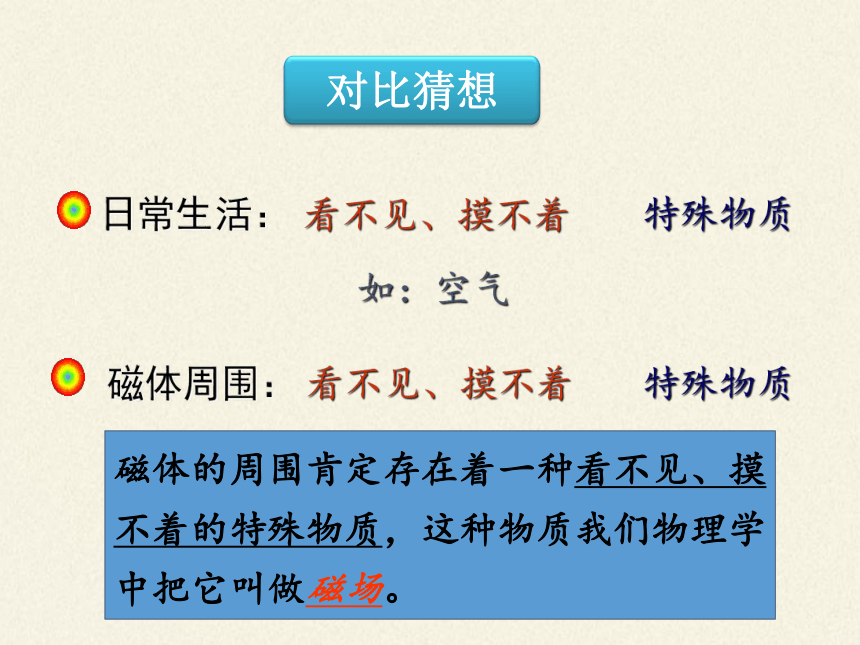

看不见、摸不着
特殊物质
如：空气
日常生活：
磁体周围：
看不见、摸不着
特殊物质
磁体的周围肯定存在着一种看不见、摸不着的特殊物质，这种物质我们物理学中把它叫做磁场。
对比猜想
磁 场

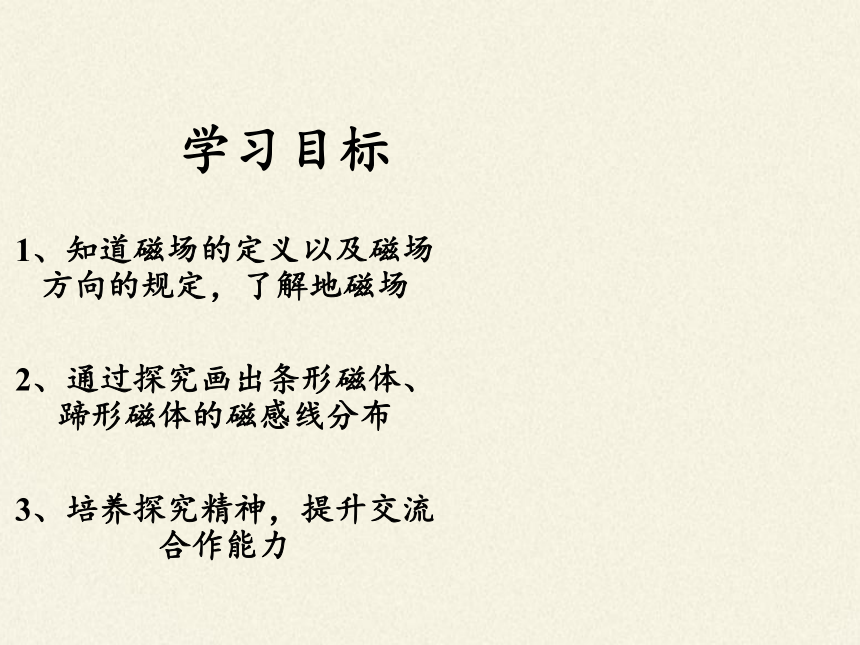

学习目标
1、知道磁场的定义以及磁场方向的规定，了解地磁场
2、通过探究画出条形磁体、蹄形磁体的磁感线分布
3、培养探究精神，提升交流合作能力

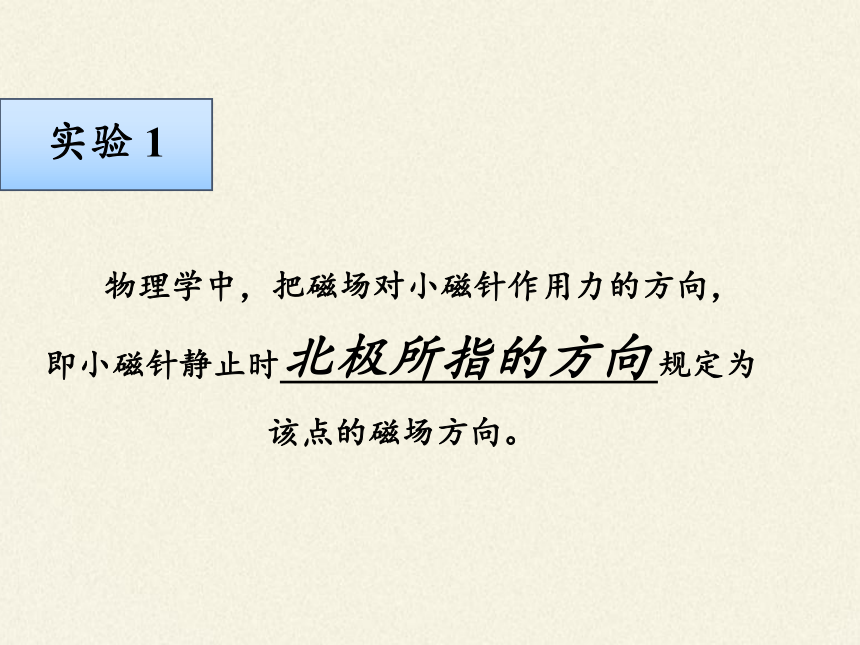

实验 1
物理学中，把磁场对小磁针作用力的方向，
即小磁针静止时北极所指的方向 规定为
该点的磁场方向。

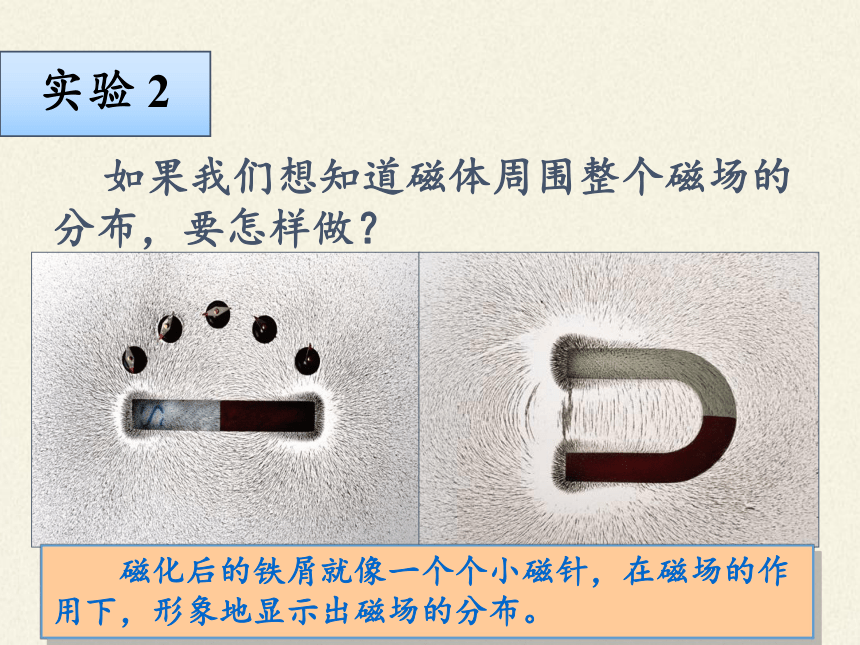

如果我们想知道磁体周围整个磁场的分布，要怎样做？
实验 2
　　磁化后的铁屑就像一个个小磁针，在磁场的作用下，形象地显示出磁场的分布。
猜想与设计：

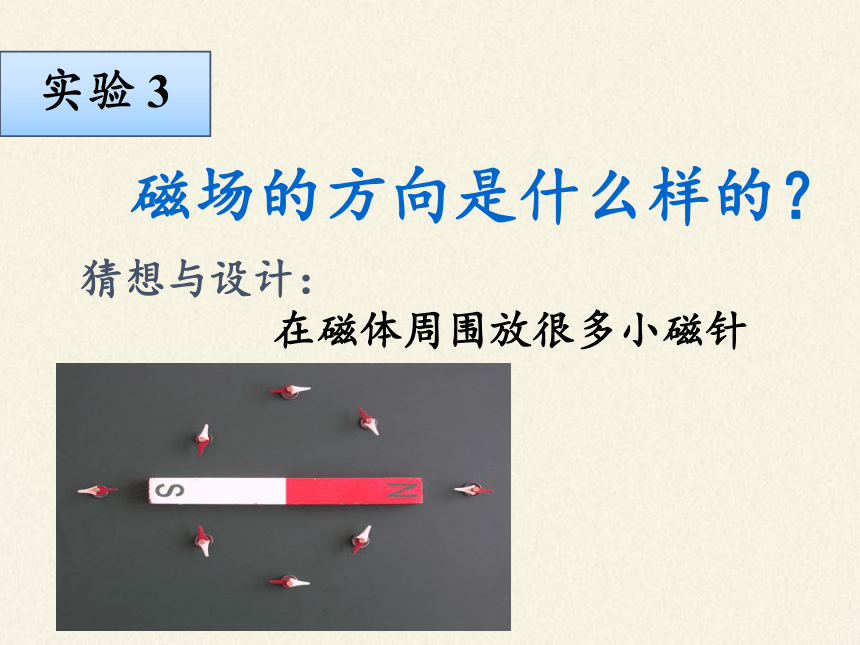

在磁体周围放很多小磁针
磁场的方向是什么样的？
实验 3
进行实验：
思考：
（1）在磁体周围的磁针所指的方向相同吗？
　　（2）小磁针方向从哪里指向哪里？
　　
我们把小磁针在磁场中排列情况，
用一根带箭头的曲线画出来，形象地
描述磁场，这样的曲线叫做磁 感 线
4、得出结论：
磁感线是描绘磁场分布的曲线，并不存在
从磁体N极出发，经磁体外部回到S极
空间分布，不只在一个平面内
磁感线越密，磁场越强
“司南之杓，投之以地，
其柢指南。”
问题：
1．地磁场的形状与谁的磁场相似？
2．地磁场的方向与地理的南北极位置有什么关系？
3．我国最早提出地磁场存在的科学家是谁？
条形磁体
地磁场的磁极在地理南北极附近，并不重合。
地磁南极在地理北极附近，地磁北极在地理南极附近
沈括
为什么指南针能指示南北呢？
　　地磁N极在地理的南极附近；
　　地磁S极在地理的北极附近。
　　地理两极与地磁两极相反，且并不完全重合。
地磁场特点
动物罗盘
鸽子靠地磁场导航
绿海龟也是靠地磁场来导航的
科学世界
　　1．标出磁极的名称和A、B两点的磁场方向。
N
S
N
N
练一练
　　2．关于磁感线的说法正确的是 ( )
　　A．磁感线是由小铁屑形成的
　　B．磁场中有许多曲线，这些曲线叫磁感线
　　C．小磁针在磁感线上才受力，在两条磁感线之间不受力
　　D．磁感线是人们为了形象地描述磁场的分布而假想出来的，实际并不存在
D
练一练
我学到了。。。
