第1节　现代顺风耳──电话
想想议议

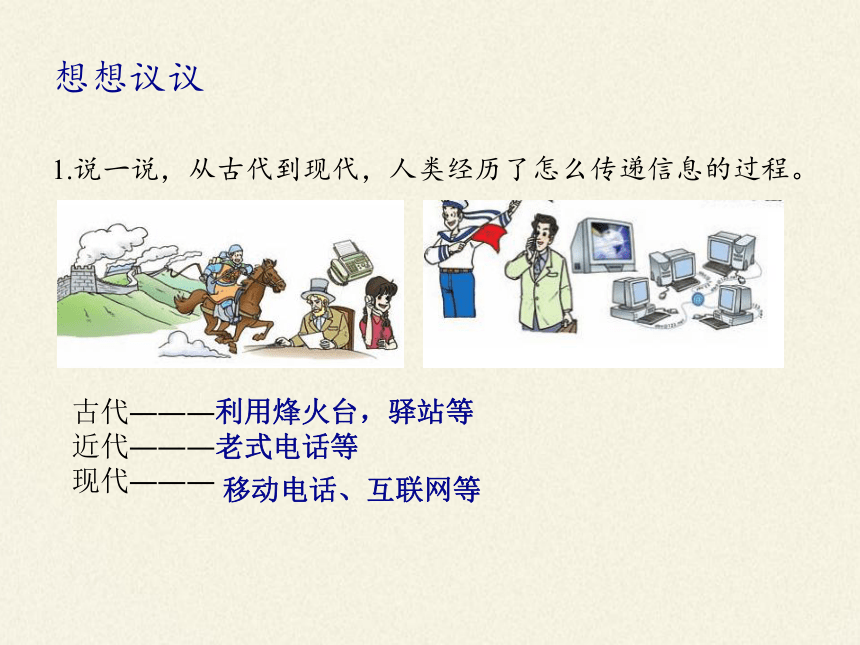

1.说一说，从古代到现代，人类经历了怎么传递信息的过程。
古代―――
近代―――
现代―――
利用烽火台，驿站等
老式电话等
移动电话、互联网等
2. 电话的发明者－－贝尔

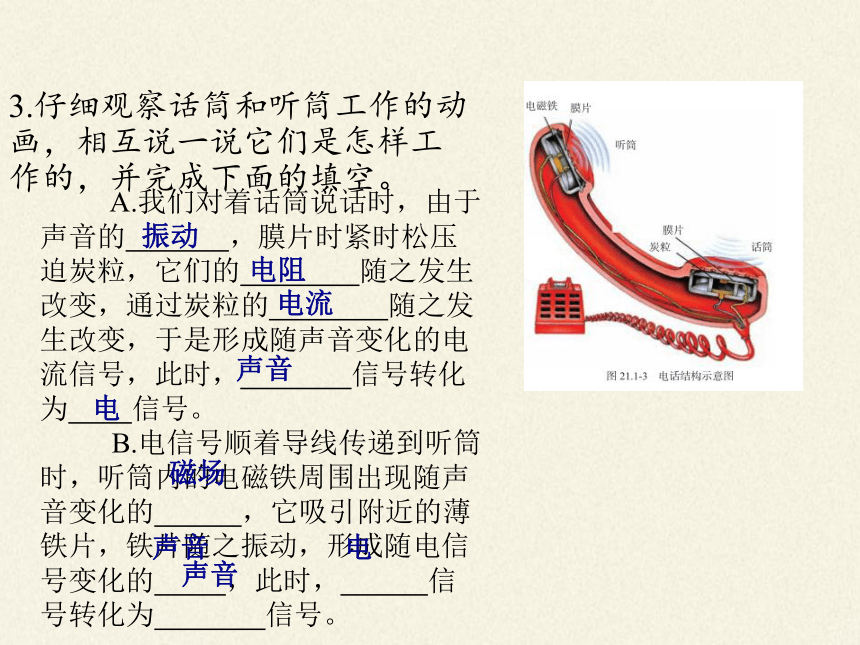

3.仔细观察话筒和听筒工作的动画，相互说一说它们是怎样工作的，并完成下面的填空。
A.我们对着话筒说话时，由于声音的 ，膜片时紧时松压迫炭粒，它们的 随之发生改变，通过炭粒的 随之发生改变，于是形成随声音变化的电流信号，此时， 信号转化为 信号。
B.电信号顺着导线传递到听筒时，听筒内的电磁铁周围出现随声音变化的 ，它吸引附近的薄铁片，铁片随之振动，形成随电信号变化的 ，此时， 信号转化为 信号。
声音
声音
电
磁场
电
声音
电流
电阻
振动
精讲点拨
无论是老式电话，还是新式手机，话筒都是把声音信号转化成电信号，听筒都是把电信号转化成声音信号。
自学检测
1.电话交换机的作用： 。
2.电话交换机的发展历程：
早期――― 切换，
近代―――使用 进行自动控制，
现在―――使用 来控制。
3.现代程控电话的功能有： 、 、 、 等。
提高线路的利用率
话务员手工
电磁继电器
电脑
缩位拔号
转移呼叫
来电显示
合作探究

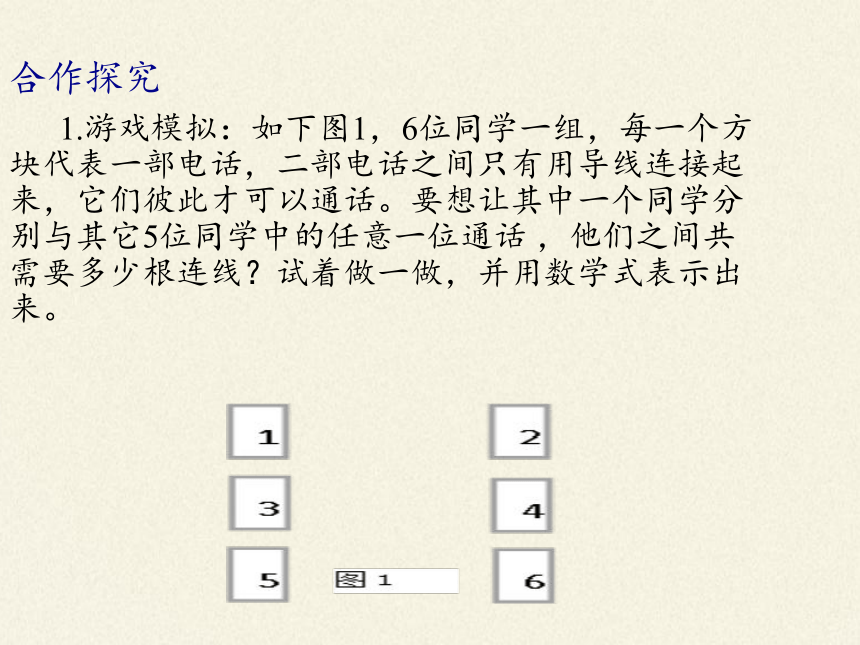

1.游戏模拟：如下图1，6位同学一组，每一个方块代表一部电话，二部电话之间只有用导线连接起来，它们彼此才可以通话。要想让其中一个同学分别与其它5位同学中的任意一位通话 ，他们之间共需要多少根连线？试着做一做，并用数学式表示出来。

2.根据你的计算结果，想一想：在实际生活中，电话间用这种方式来连接可能吗？如果不能，有没有更好的办法来解决呢。相互讨论，说一说你的方法。
3.在图2中画出你的做法，说一说，电话交换机的最大好处是什么。
4.在图3中，如果1号机想与10号通话，应该怎么做？
5.如果交换机A与B之间最多允许5对电话同时通话，那么此时6号要给12号打电话能打通么？这种情况在生活中叫什么？
无法打通，这种情况叫占线。
2. 现在常用的动圈式耳机，它的构造跟图20.5-10扬声器相同，不过耳机的体积小很多。图20.5-12是动圈式话筒，其构造也和动圈式耳机类似。因此，用两只动圈式耳机就可以做一部最简单的电话：一只耳机当话筒，另一只当听筒，两耳机之间用一对导线连起来，对着一只耳机说话，在另一只耳机里就能听到说话声。这部电话是没有电池的，从能量转化的角度看，一只耳机是磁生电，另一只耳机是电生磁。请问：磁
生电和电生磁的两只耳机,哪个是话筒?哪个是听筒?
即时练习
磁生电的耳机是话筒，电生磁的耳机是听筒。
精讲点拨
阅读P148-14，归纳比较模拟信号和数字信号的优缺点。
模拟信号的缺点：
在传输过程中，可能会丢失一些信息，造成声音、图像失真，严重时会造成通信中断。
数字信号优点：
1.形式简单，抗干扰能力强；
2.可以使用计算机进行处理；
3.容易加密。
达标检测
1. 电话信号分 和 两种。
2. 信号电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样，这种电流传递的信号叫 。
3. 使用不同符号的不同组合表示的信号叫 。
4、最简单的电话是由 和 组成的，话筒将声音变成 电流，电流沿 把信号传向远方，电流使听筒的 振动，携带信息的电流又变成了声音。
5、甲、乙两部电话接通后，正确的说法是( )。
A、甲的听筒和甲的话筒，乙的听筒和乙的话筒分别串联在两个电路中
B、甲的听筒和乙的听筒，甲的话筒和乙的话筒分别串联
C、甲的听筒和话筒，乙的听筒和话筒分别串联在一个电路中
D、甲的听筒和乙的话筒，甲的听筒和乙的话筒分别串联在两个电路中

数字信号
模拟信号
模拟信号
数字信号
话筒
听筒
感应
导线
D
2020/8/4
6、在电话装置中，话筒和听筒的工作原理是( )。
A、都是利用电流变化产生了磁场变化
B、都是利用电阻发生变化时电流发生变化
C、话筒是利用电阻变化引起电流变化，听筒是利用电流变化引起磁场变化
D、话筒是利用电流变化引起磁场变化，听筒是利用电阻变化引起电流变化
7、电话机话筒里的膜片和碳粒相当于一个（ ）
A.开关 B.变阻器 C.电磁继电器 D.电磁铁
C
B
2020/8/4
