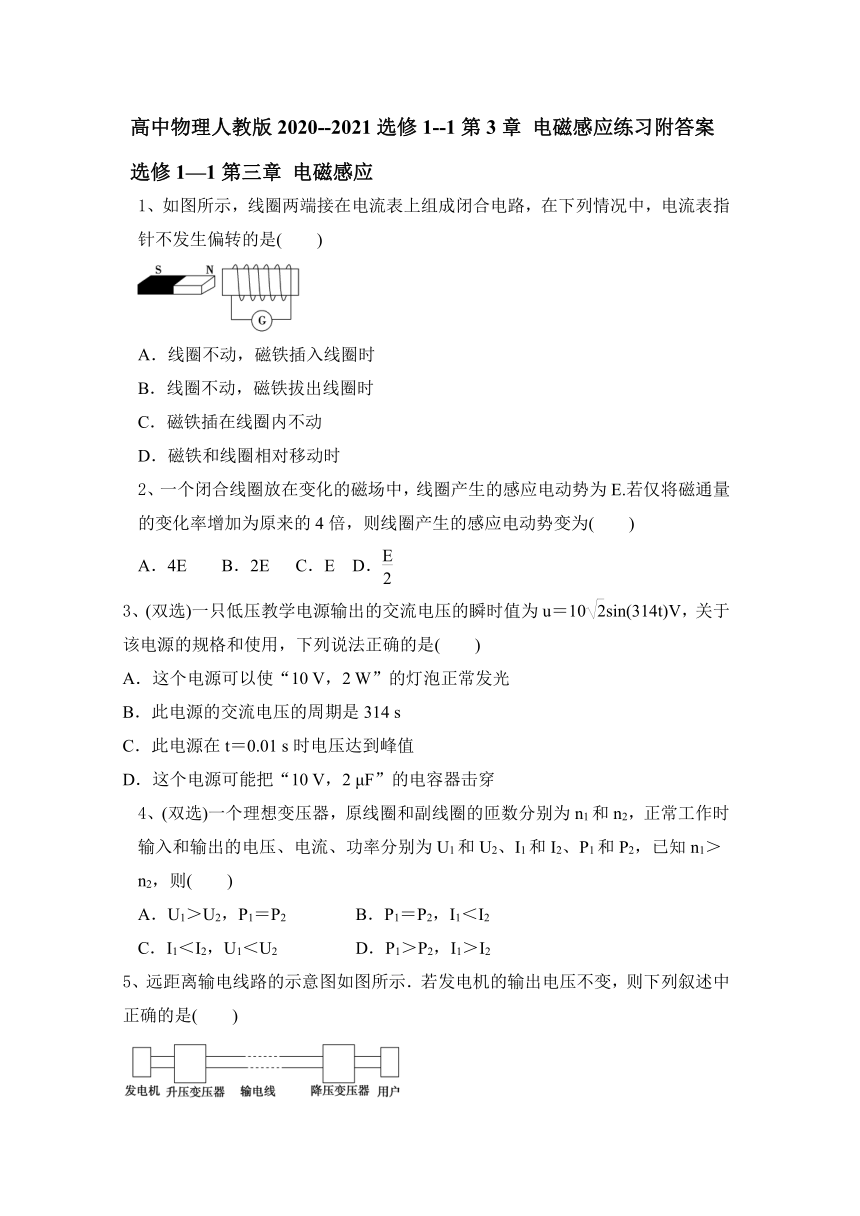

高中物理人教版2020--2021选修1--1第3章
电磁感应练习附答案
选修1—1第三章
电磁感应
1、如图所示,线圈两端接在电流表上组成闭合电路,在下列情况中,电流表指针不发生偏转的是( )
A.线圈不动,磁铁插入线圈时
B.线圈不动,磁铁拔出线圈时
C.磁铁插在线圈内不动
D.磁铁和线圈相对移动时
2、一个闭合线圈放在变化的磁场中,线圈产生的感应电动势为E.若仅将磁通量的变化率增加为原来的4倍,则线圈产生的感应电动势变为( )
A.4E
B.2E
C.E
D.
3、(双选)一只低压教学电源输出的交流电压的瞬时值为u=10sin(314t)V,关于该电源的规格和使用,下列说法正确的是( )
A.这个电源可以使“10
V,2
W”的灯泡正常发光
B.此电源的交流电压的周期是314
s
C.此电源在t=0.01
s时电压达到峰值
D.这个电源可能把“10
V,2
μF”的电容器击穿
4、(双选)一个理想变压器,原线圈和副线圈的匝数分别为n1和n2,正常工作时输入和输出的电压、电流、功率分别为U1和U2、I1和I2、P1和P2,已知n1>n2,则( )
A.U1>U2,P1=P2
B.P1=P2,I1<I2
C.I1<I2,U1<U2
D.P1>P2,I1>I2
5、远距离输电线路的示意图如图所示.若发电机的输出电压不变,则下列叙述中正确的是( )
A.升压变压器的原线圈中的电流与用户用电设备消耗的功率无关
B.输电线中的电流只由升压变压器原、副线圈的匝数比决定
C.当用户用电器的总电阻减小时,输电线上损失的功率增大
D.升压变压器的输出电压等于降压变压器的输入电压

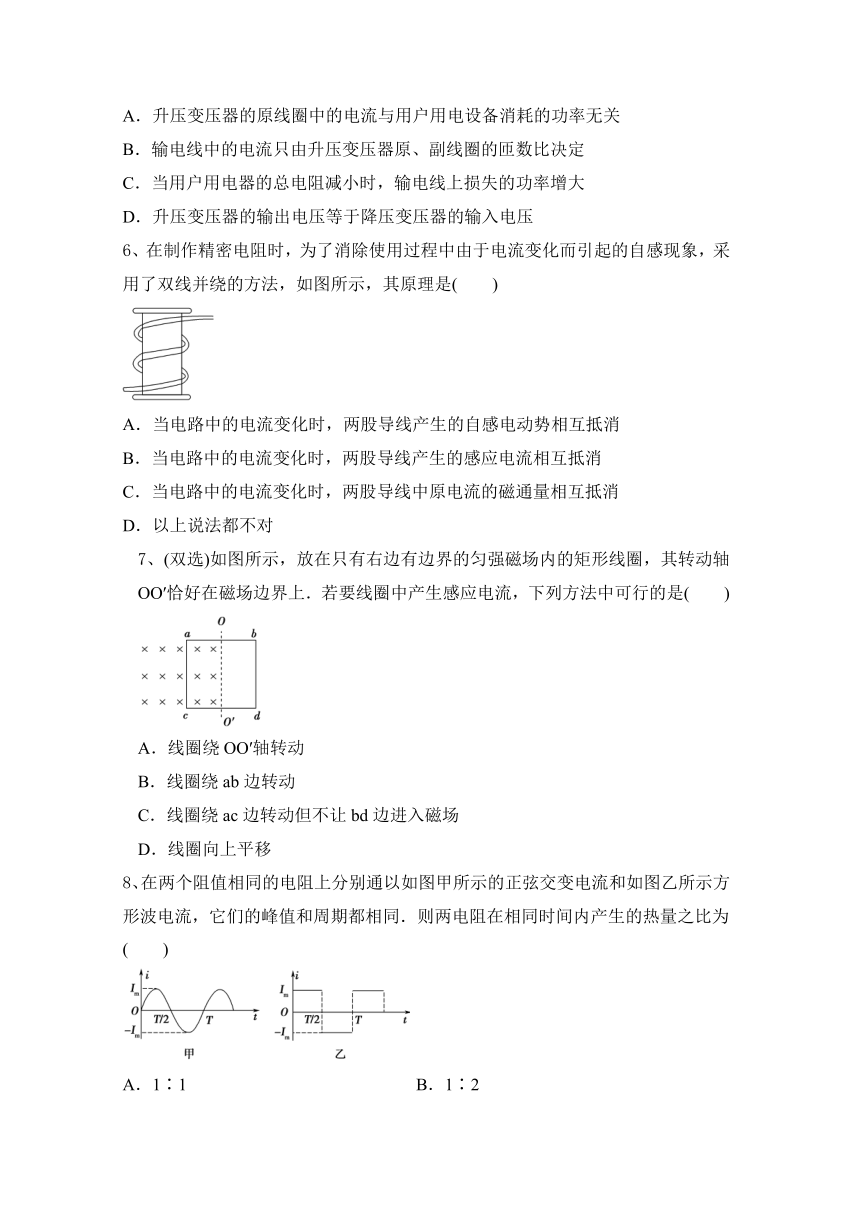

6、在制作精密电阻时,为了消除使用过程中由于电流变化而引起的自感现象,采用了双线并绕的方法,如图所示,其原理是( )
A.当电路中的电流变化时,两股导线产生的自感电动势相互抵消
B.当电路中的电流变化时,两股导线产生的感应电流相互抵消
C.当电路中的电流变化时,两股导线中原电流的磁通量相互抵消
D.以上说法都不对
7、(双选)如图所示,放在只有右边有边界的匀强磁场内的矩形线圈,其转动轴OO′恰好在磁场边界上.若要线圈中产生感应电流,下列方法中可行的是( )
A.线圈绕OO′轴转动
B.线圈绕ab边转动
C.线圈绕ac边转动但不让bd边进入磁场
D.线圈向上平移
8、在两个阻值相同的电阻上分别通以如图甲所示的正弦交变电流和如图乙所示方形波电流,它们的峰值和周期都相同.则两电阻在相同时间内产生的热量之比为( )
A.1∶1
B.1∶2
C.2∶1
D.2∶3

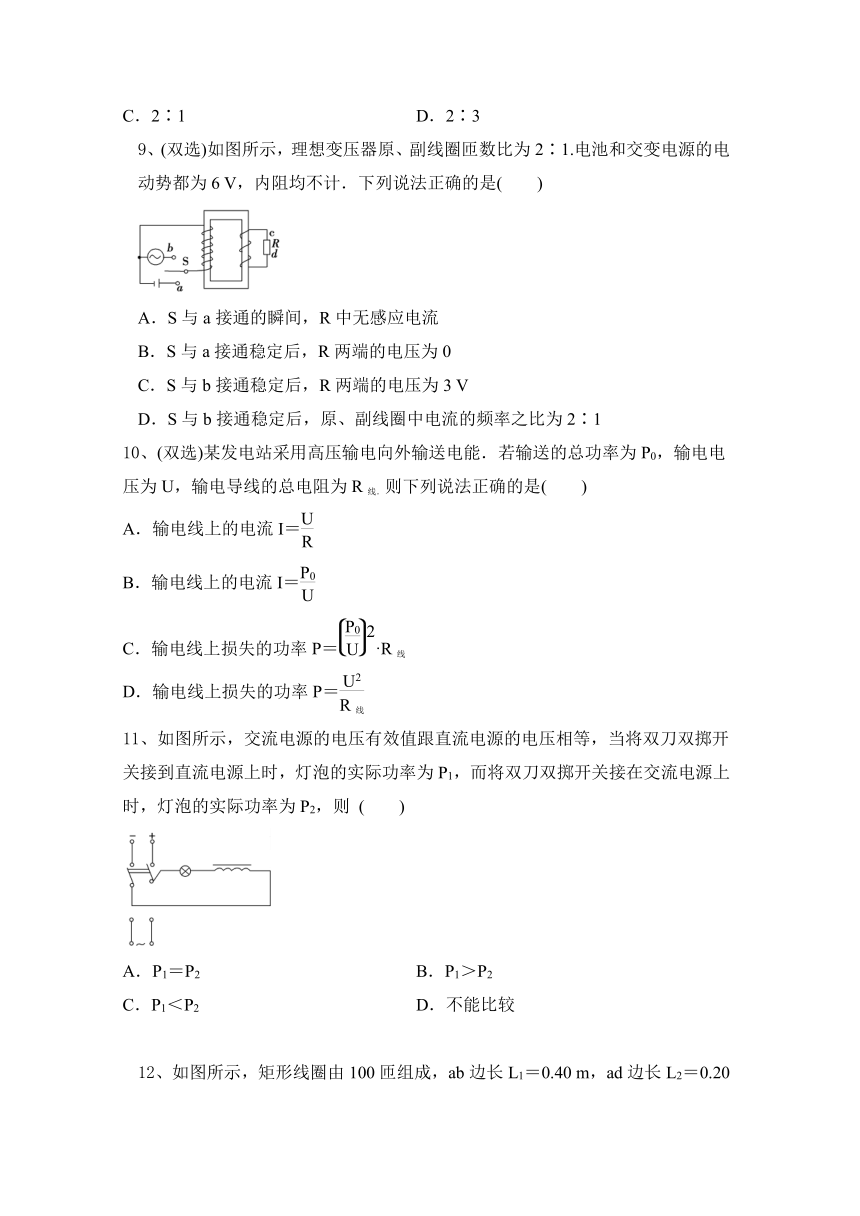

9、(双选)如图所示,理想变压器原、副线圈匝数比为2∶1.电池和交变电源的电动势都为6
V,内阻均不计.下列说法正确的是( )
A.S与a接通的瞬间,R中无感应电流
B.S与a接通稳定后,R两端的电压为0
C.S与b接通稳定后,R两端的电压为3
V
D.S与b接通稳定后,原、副线圈中电流的频率之比为2∶1
10、(双选)某发电站采用高压输电向外输送电能.若输送的总功率为P0,输电电压为U,输电导线的总电阻为R线.则下列说法正确的是( )
A.输电线上的电流I=
B.输电线上的电流I=
C.输电线上损失的功率P=·R线
D.输电线上损失的功率P=
11、如图所示,交流电源的电压有效值跟直流电源的电压相等,当将双刀双掷开关接到直流电源上时,灯泡的实际功率为P1,而将双刀双掷开关接在交流电源上时,灯泡的实际功率为P2,则
( )
A.P1=P2
B.P1>P2
C.P1<P2
D.不能比较

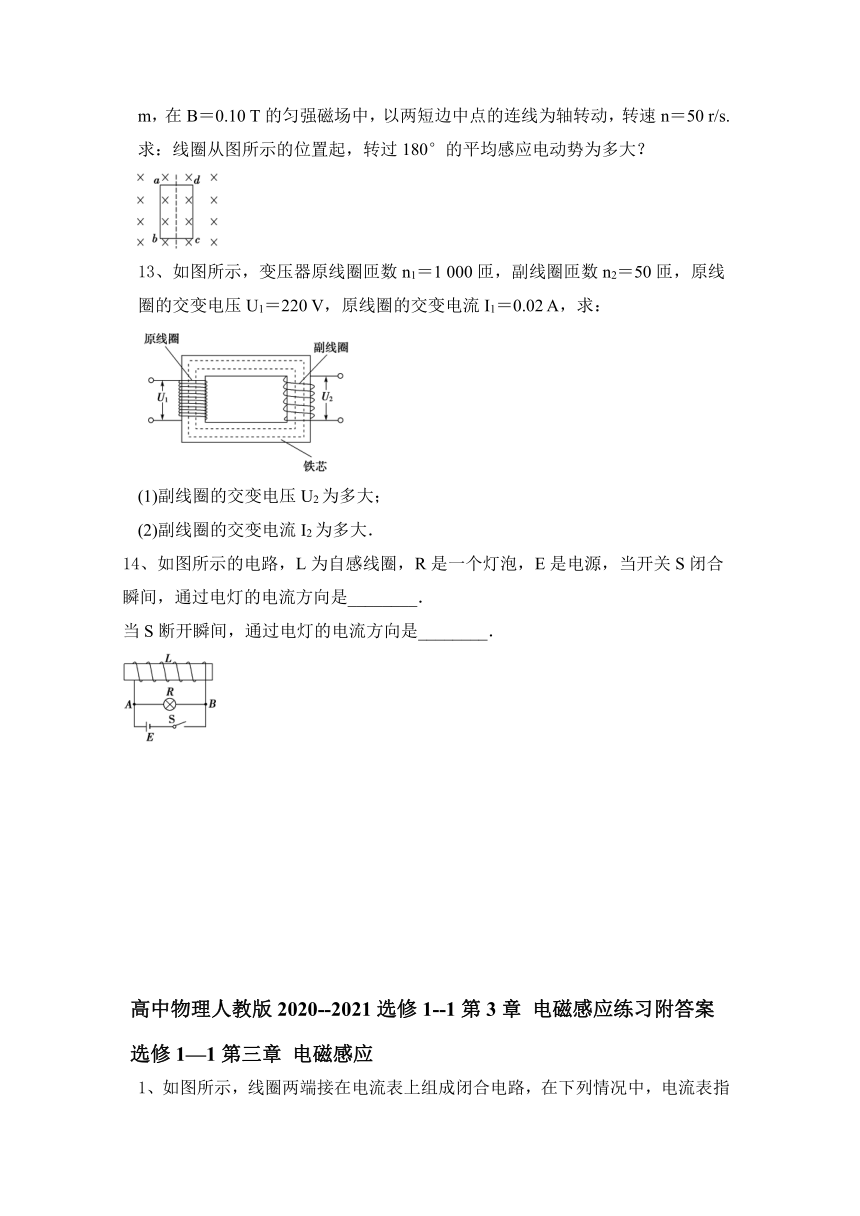

12、如图所示,矩形线圈由100匝组成,ab边长L1=0.40
m,ad边长L2=0.20
m,在B=0.10
T的匀强磁场中,以两短边中点的连线为轴转动,转速n=50
r/s.求:线圈从图所示的位置起,转过180°的平均感应电动势为多大?
13、如图所示,变压器原线圈匝数n1=1
000匝,副线圈匝数n2=50匝,原线圈的交变电压U1=220
V,原线圈的交变电流I1=0.02
A,求:
(1)副线圈的交变电压U2为多大;
(2)副线圈的交变电流I2为多大.
14、如图所示的电路,L为自感线圈,R是一个灯泡,E是电源,当开关S闭合瞬间,通过电灯的电流方向是________.
当S断开瞬间,通过电灯的电流方向是________.
高中物理人教版2020--2021选修1--1第3章
电磁感应练习附答案
选修1—1第三章
电磁感应
1、如图所示,线圈两端接在电流表上组成闭合电路,在下列情况中,电流表指针不发生偏转的是( )
A.线圈不动,磁铁插入线圈时
B.线圈不动,磁铁拔出线圈时
C.磁铁插在线圈内不动
D.磁铁和线圈相对移动时
【答案】C [根据电磁感应现象产生的条件,不论哪部分移动,只要磁体与线圈的相对位置发生变化,线圈所在处的磁场都会发生变化,所以选项A、B、D中都会产生感应电流,C中不会产生感应电流.]
2、一个闭合线圈放在变化的磁场中,线圈产生的感应电动势为E.若仅将磁通量的变化率增加为原来的4倍,则线圈产生的感应电动势变为( )
A.4E
B.2E
C.E
D.
【答案】A [由于E=n,磁通量变化率增加为原来的4倍,则感应电动势也会变为原来的4倍,则选项A正确.]
3、(双选)一只低压教学电源输出的交流电压的瞬时值为u=10sin(314t)V,关于该电源的规格和使用,下列说法正确的是( )
A.这个电源可以使“10
V,2
W”的灯泡正常发光
B.此电源的交流电压的周期是314
s
C.此电源在t=0.01
s时电压达到峰值
D.这个电源可能把“10
V,2
μF”的电容器击穿
【答案】AD [此电源有效值为10
V,灯泡的额定电压为10
V,故灯泡能正常发光,A正确;此交流电周期T==,故B错误;周期T==
s=0.02
s,t=0.01
s=T,此时U=0,故C错误;因为电源最大电压Um=10
V>10
V(电容器的耐压值),所以电容器可能被击穿,故D正确.]
4、(双选)一个理想变压器,原线圈和副线圈的匝数分别为n1和n2,正常工作时输入和输出的电压、电流、功率分别为U1和U2、I1和I2、P1和P2,已知n1>n2,则( )
A.U1>U2,P1=P2
B.P1=P2,I1<I2
C.I1<I2,U1<U2
D.P1>P2,I1>I2
【答案】AB [由理想变压器的电压关系=知,当n1>n2时,U1>U2,由电流关系=知,当n1>n2时,I1<I2,而功率在变压过程中不变,所以A、B项均正确.]
5、远距离输电线路的示意图如图所示.若发电机的输出电压不变,则下列叙述中正确的是( )
A.升压变压器的原线圈中的电流与用户用电设备消耗的功率无关
B.输电线中的电流只由升压变压器原、副线圈的匝数比决定
C.当用户用电器的总电阻减小时,输电线上损失的功率增大
D.升压变压器的输出电压等于降压变压器的输入电压
【答案】C [变压器的输入功率、输入电流的大小是由次级负载消耗的功率大小决定的,故选项A、B错;用户用电器总电阻减小,由P=,消耗功率增大,输电线中电流增大,线路损失功率增大,选项C对;升压变压器的输出电压等于输电线路电阻上损失电压加上降压变压器的输入电压,选项D错.]
6、在制作精密电阻时,为了消除使用过程中由于电流变化而引起的自感现象,采用了双线并绕的方法,如图所示,其原理是( )
A.当电路中的电流变化时,两股导线产生的自感电动势相互抵消
B.当电路中的电流变化时,两股导线产生的感应电流相互抵消
C.当电路中的电流变化时,两股导线中原电流的磁通量相互抵消
D.以上说法都不对
【答案】C [由于采用双线并绕的方法,当电流通过时,两股导线中电流方向是相反的,不管电流怎样变化,任何时刻两股电流总是等大反向的,所产生的磁通量也是等大反向的,故总磁通量等于零,在该线圈中不会产生电磁感应现象,因此消除了自感,选项A、B错误,C正确.]
7、(双选)如图所示,放在只有右边有边界的匀强磁场内的矩形线圈,其转动轴OO′恰好在磁场边界上.若要线圈中产生感应电流,下列方法中可行的是( )
A.线圈绕OO′轴转动
B.线圈绕ab边转动
C.线圈绕ac边转动但不让bd边进入磁场
D.线圈向上平移
【答案】AB [在线圈绕OO′轴转动和线圈绕ab边转动时,穿过线圈的磁通量都发生变化,产生感应电流,所以选项A、B都正确.线圈绕ac边转动但不让bd边进入磁场,穿过线圈的磁通量不发生变化,线圈向上平移,磁通量也不变化,所以选项C、D错误.]
8、在两个阻值相同的电阻上分别通以如图甲所示的正弦交变电流和如图乙所示方形波电流,它们的峰值和周期都相同.则两电阻在相同时间内产生的热量之比为( )
A.1∶1
B.1∶2
C.2∶1
D.2∶3
【答案】B [正弦交变电流的有效值为I=.
它流经电阻R在时间t内产生的热量为
Q=I2Rt=IRt
方形波电流经过电阻R在时间t内产生的热量为Q2=IRt
所以=.]
9、(双选)如图所示,理想变压器原、副线圈匝数比为2∶1.电池和交变电源的电动势都为6
V,内阻均不计.下列说法正确的是( )
A.S与a接通的瞬间,R中无感应电流
B.S与a接通稳定后,R两端的电压为0
C.S与b接通稳定后,R两端的电压为3
V
D.S与b接通稳定后,原、副线圈中电流的频率之比为2∶1
【答案】BC [在S与a接通的瞬间,由于电流由零突然变大,所以线圈中的磁通量会发生变化,副线圈中的R会有感应电流,所以A错误.
在S与a接通稳定后,电路中的电流稳定,磁通量不会发生变化,所以副线圈中不会有感应电流产生,电阻R两端的电压为0,所以B正确.
在S与b接通稳定后,由于b是交流电源,根据电压与匝数成正比可知,副线圈的电压为3
V,所以C正确.
变压器不会改变交流电源的频率,所以原、副线圈中电流的频率是相同的,所以D错误.]
10、(双选)某发电站采用高压输电向外输送电能.若输送的总功率为P0,输电电压为U,输电导线的总电阻为R线.则下列说法正确的是( )
A.输电线上的电流I=
B.输电线上的电流I=
C.输电线上损失的功率P=·R线
D.输电线上损失的功率P=
【答案】BC [输电线上的电流I线==,故A错误,B正确;输电线上的功率损失P=IR线=·R线=eq
\f(U,R线),故C正确,D错误.]
11、如图所示,交流电源的电压有效值跟直流电源的电压相等,当将双刀双掷开关接到直流电源上时,灯泡的实际功率为P1,而将双刀双掷开关接在交流电源上时,灯泡的实际功率为P2,则
( )
A.P1=P2
B.P1>P2
C.P1<P2
D.不能比较
【答案】B [电感对直流电没有阻碍,但对交流电有阻碍作用,所以P1>P2,选项B正确.]
12、如图所示,矩形线圈由100匝组成,ab边长L1=0.40
m,ad边长L2=0.20
m,在B=0.10
T的匀强磁场中,以两短边中点的连线为轴转动,转速n=50
r/s.求:线圈从图所示的位置起,转过180°的平均感应电动势为多大?
[解析] 磁通量的变化量为:ΔΦ=BS-(-BS)=2BS=2×0.10×0.40×0.20
Wb=0.016
Wb,
转过180°所用时间为:Δt===0.01
s
E=n=100×
V=160
V.
[答案] 160
V
13、如图所示,变压器原线圈匝数n1=1
000匝,副线圈匝数n2=50匝,原线圈的交变电压U1=220
V,原线圈的交变电流I1=0.02
A,求:
(1)副线圈的交变电压U2为多大;
(2)副线圈的交变电流I2为多大.
[解析] (1)由=得U2==
V=11
V.
(2)因为P入=P出,所以U1I1=U2I2
I2==I1=×0.02
A=0.4
A.
[答案] (1)11
V (2)0.4
A
14、如图所示的电路,L为自感线圈,R是一个灯泡,E是电源,当开关S闭合瞬间,通过电灯的电流方向是________.
当S断开瞬间,通过电灯的电流方向是________.
[解析] S闭合时,流经R的电流A→B.在S断开瞬间,由于电源提供给R的电流很快消失,而线圈中电流减小时要产生一个和原电流方向相同的自感电动势来阻碍原电流减小,所以线圈此时相当于一个电源,与电灯R构成放电电路,故通过R的电流方向是B→A.
[答案] A→B B→A
