13.5 怎样认识和测量电压
1.电源是提供电压的装置，
电压是形成电流的原因。
一、电源与电压 (U)
干电池、蓄电池、发电机等是生产、生活中常见的电源
干电池将化学能转化为电能
电路中产生电流的2个因素
1.有电源
2.电路是闭合的
1)220kV= V
2)220mV= V
3)1.5V= mV
2.2×105
0.22
1500

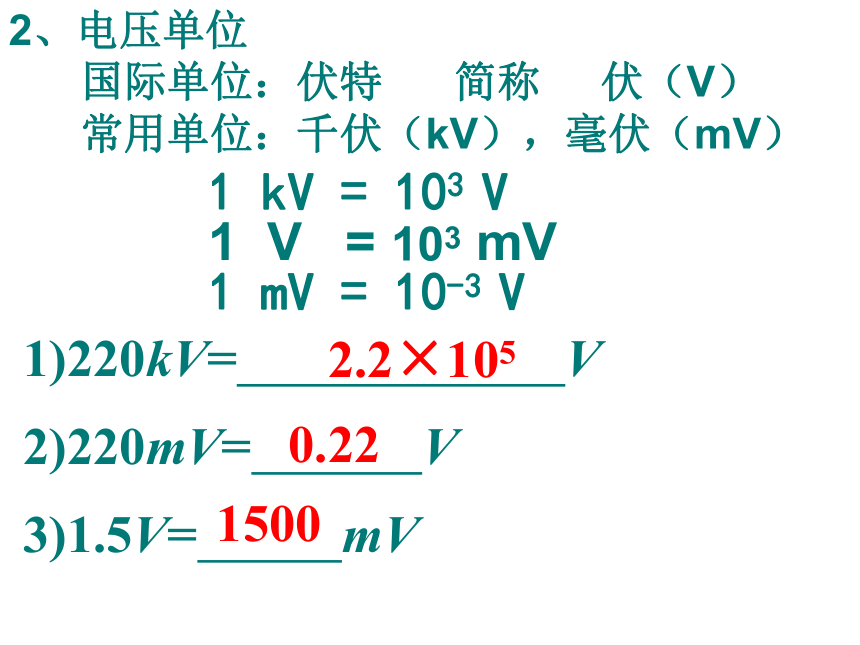

2、电压单位
国际单位：伏特 简称 伏（V）
常用单位：千伏（kV），毫伏（mV）
1 kV = 103 V
1 V = 103 mV
1 mV = 10-3 V
二.怎样测量电压

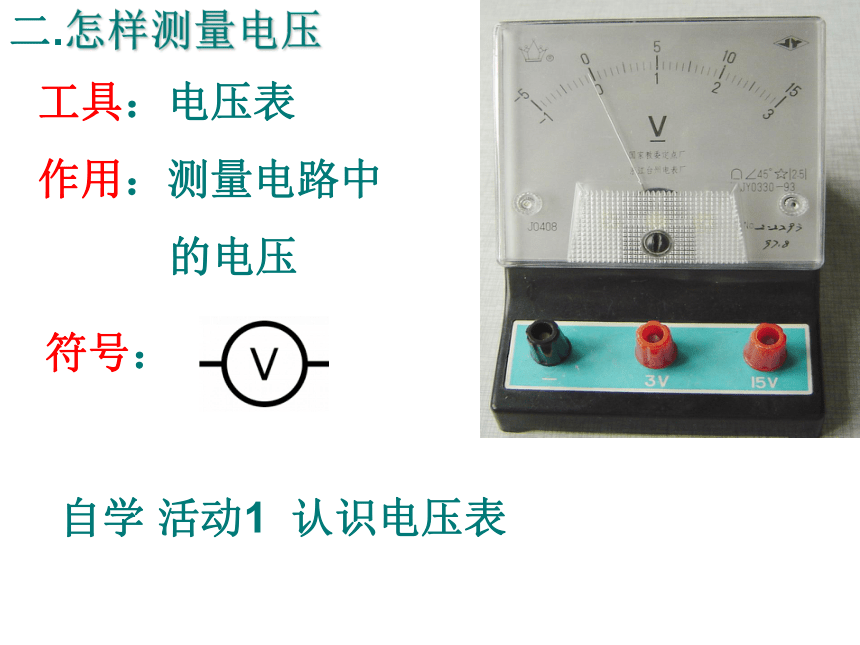

工具：电压表
作用：测量电路中
的电压
符号：
自学 活动1 认识电压表
旋转调零螺丝
1、使用前应先检查指针是否指零
使用电压表

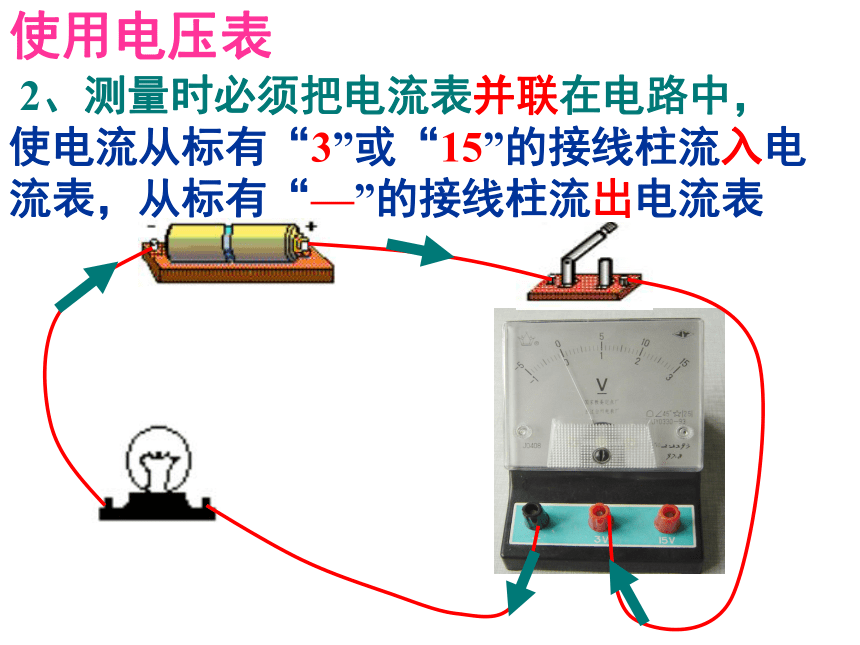

2、测量时必须把电流表并联在电路中，使电流从标有“3”或“15”的接线柱流入电流表，从标有“—”的接线柱流出电流表
使用电压表

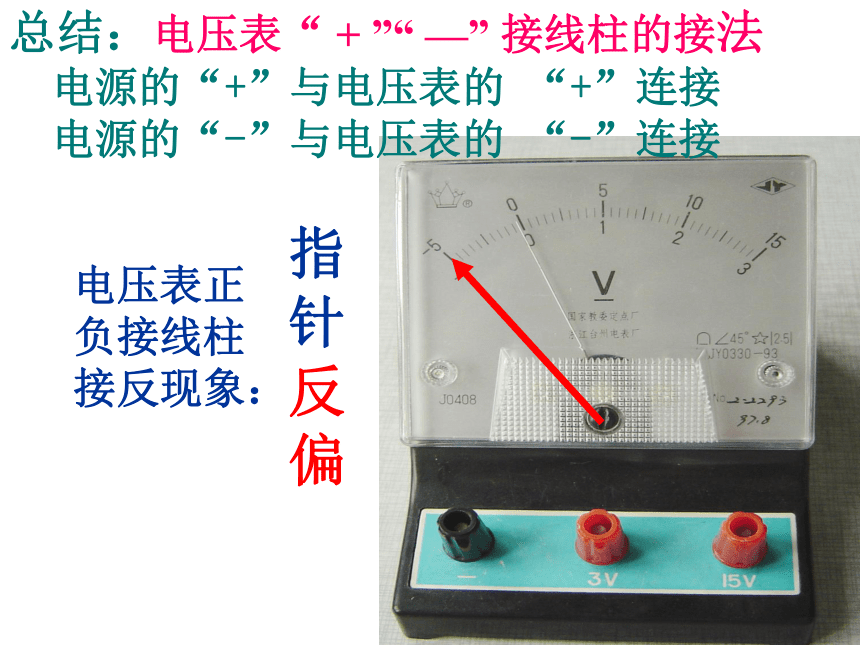

总结：电压表“ + ”“ —” 接线柱的接法
电源的“+”与电压表的 “+”连接
电源的“-”与电压表的 “-”连接
电压表正负接线柱接反现象：
指针反偏
3.电流表的读数方法
1、看接线柱，确定量程。
2、找准分度值
3、数格子计算读数
使用电压表
量 程：0~3V
分度值：0.1 V
使用标有“－”和“3”两个接线柱时，量程是多大？分度值是多大？
看表盘上面的数字
V
0
1
2
3
0
5
10
15
— 3 15
使用标有“－”和“15”两个接线柱时，量程是多大？分度值是多大？
量 程：0~15V
分度值：0.5V
看表盘下面的数字
V
0
1
2
3
0
5
10
15
— 3 15
— 3 15
V
0
1
2
3
0
5
10
15
每小格（分度值）______（下）
答案：
1.4V
0.1V
— 3 15
V
0
1
2
3
0
5
10
15
每小格（分度值）______（上）
答案：
7V
0.5V
1
2
V
0
3
0
5
10
15
— 15
— 3
0.4V
2V
13.5V
2.7V
指针位置不动，变换量程，示数相差多少？
5倍
活动２
用电压表测干电池的电压
请学生动手做实验
把一节电池、两节电池串联和三节电池串联的电压测出
记录在课本上
请同学仔细观察桌面上的电压表，对照已学过电流表，有哪些异同点？
电流表
电压表
接线柱
量程
分度值
使
用
规
则
3个(“一负两正”）
3个（“一负两正”）
0~3A和0~0.6A
3A：0.1A 0.6A: 0.02A
1、串联在电路中
2、 “+” 入“-”出
3、被测电流不能超出电流表量程
4、不允许把电流表直接接到电源的两极。
0~3V和0~15V
3V:0.1V 15V:0.5V
1、并联在电路中
2、 “+” 入“-”出
3、被测电压不能超出电压表量程
4、允许把电压表直接接到电源的两极。
1.如图11－2所示的电路图中，
电压表的连接正确的是（ 　）
图11－2


C
A．电压表量程选错了
B．电压表被短路了
C．电路中的电压太大了
D．电压表正、负接线柱接反了
2.小明同学在用电压表测电压时,
发现指针向左侧没有刻度的一方
偏转，出现这种现象的原因是（ ）
D
图11－6
3.如图11－6是某同学测小灯泡L2两端电
压的电路图，请指出图中的两处错误：
（1）_____________________；
（2）______________________。
电压表没有并联在被测电路中
电流没有从电压表“+”入“-”出
