13.6探究串、并联 电路中的电压
名称
串联电路
并联电路
电流
特点
内容
公式
电压
特点
内容
公式

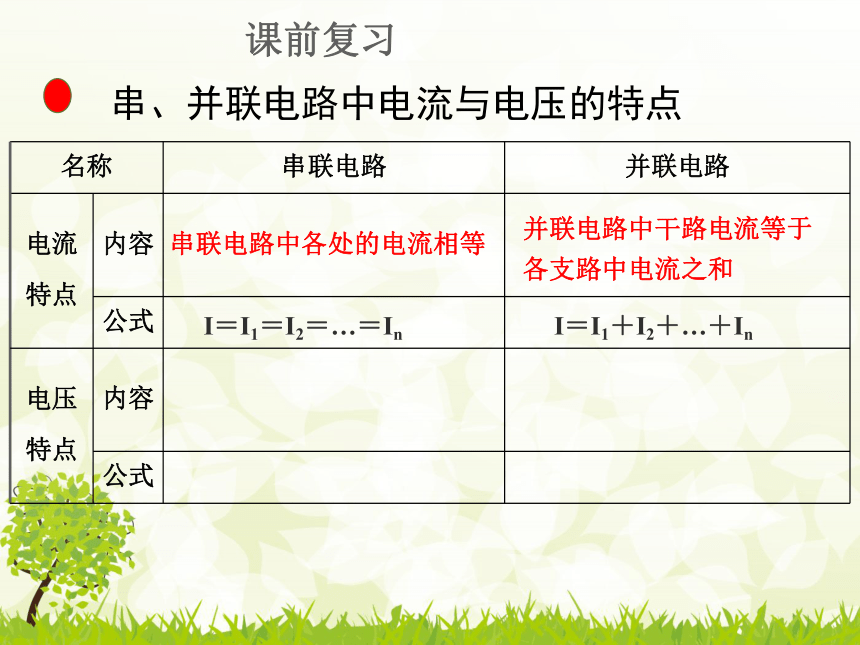

串、并联电路中电流与电压的特点
课前复习
串联电路中各处的电流相等
并联电路中干路电流等于各支路中电流之和
I＝I1＝I2＝…＝In
I＝I1＋I2＋…＋In
[课前复习]

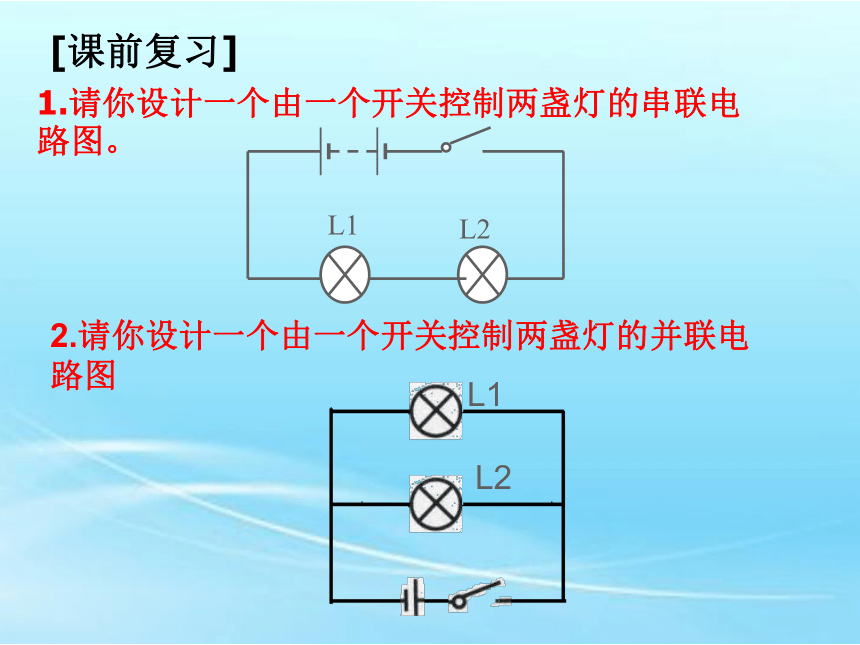

1.请你设计一个由一个开关控制两盏灯的串联电路图。

2.请你设计一个由一个开关控制两盏灯的并联电路图
L1
L2
L1
L2
[使用规则]
1、电压表要并联在电路的两端。
2、电压表的“+”必须接电源正极端,
“—”接负极端。
3、要选择合适的量程。
4、可直接并接在电源的正、负极，所测的电压就是电源电压。
一、用电压表测量串联电路的电压
[目的]
1、用电压表测量串联电路的各部分电路两端的电压.
2、研究串联电路的总电压和各部分电压的关系.
[器材]
小灯泡(灯座)2个，电压表，电源，导线，开关
[步骤]

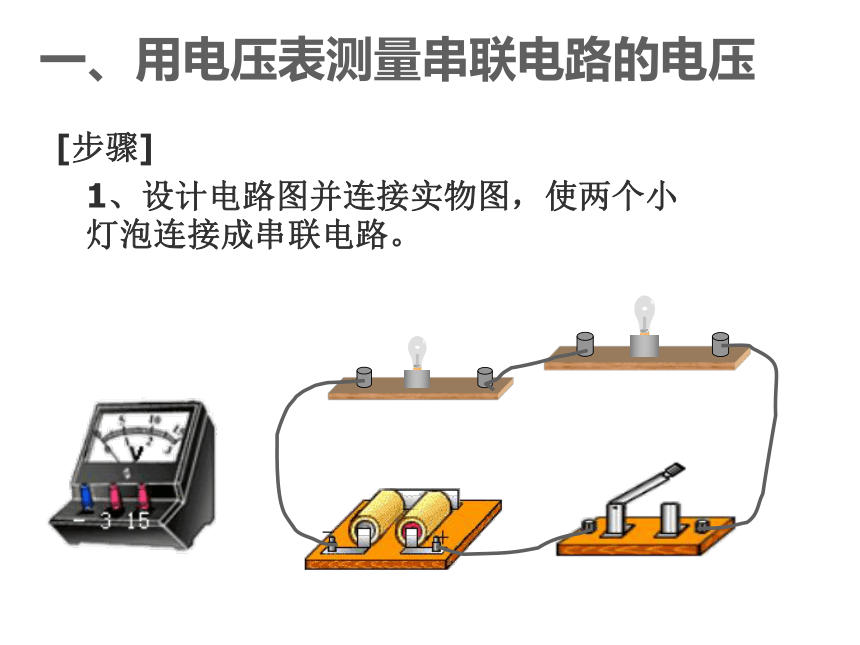

1、设计电路图并连接实物图，使两个小灯泡连接成串联电路。
一、用电压表测量串联电路的电压
[步骤]

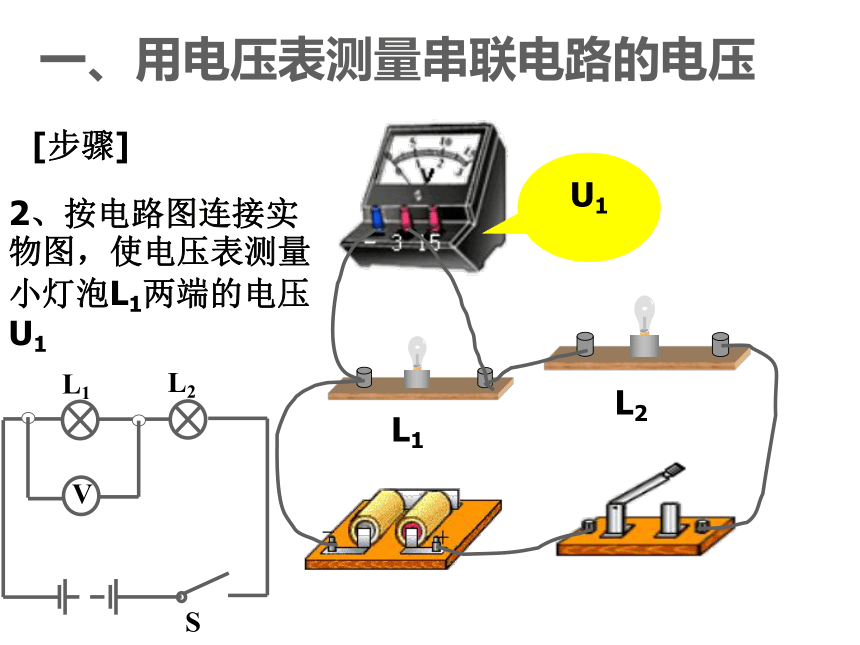

2、按电路图连接实物图，使电压表测量小灯泡L1两端的电压U1
L1
L2
U1
V
L2
L1
S
一、用电压表测量串联电路的电压
[步骤]
3、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2
L1
L2
U2
V
L2
L1
S
一、用电压表测量串联电路的电压
[步骤]
4、按电路图连接实物图，使电压表测量小灯泡L1和L2两端的总电压U
L1
L2
U
L2
L1
V
S
一、用电压表测量串联电路的电压
实验记录 测量串联电路的电压
测量对象
L1两端的电压:U1
L2两端的电压:U2
L1和L2两端的电压：U
测量
结果
第一组
灯泡
第二组
灯泡
结论
一、用电压表测量串联电路的电压
[结果]
串联电路的电压
U1=_______，U2=_______，U=_______。
实验表明
串联电路两端的总电压等于各部分电路两端电压之和.
串联电路 U=U1+U2
二、用电压表测量并联电路电压
[目的]
1、用电压表测量并联电路的各支路两端电压.
2、研究并联电路的各支路两端电压的关系.
[器材]
小灯泡(灯座)2个，电压表，电源，导线，开关
[步骤]
1、设计电路图并连接实物图，使两个小灯泡连接成并联电路
二、用电压表测量并联电路电压
[步骤]
2、按电路图连接实物图，使电压表测量小灯泡L1两端的电压U1
L1
L2
U1
二、用电压表测量并联电路电压
[步骤]
3、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2。
L1
L2
U2
二、用电压表测量并联电路电压
[步骤]
4、按电路图连接实物图，使电压表测量干路两端的电压U
L1
L2
U
二、用电压表测量并联电路电压
实验记录 测量并联电路电压
测量对象
L1端的电压:U1
L2两端的电压:U2
电源两端的电压：U
测量
结果
第一组
灯泡
第二组
灯泡
结论
用电压表测量并联电路的电压
[结果]
并联电路的电压
U1=_______，U2=_______，U=_______。
实验表明:
并联电路的各支路两端的电压相等.
并联电路 U1=U2=U
一、串联电路中的电压规律
串联电路两端的电压等于各部分电路电
压之和，即
U＝U1＋U2＋……＋Un
二、并联电路中电压的规律
并联电路各支路两端的电压相等，即

U＝U1＝U2＝…＝Un
名称
串联电路
并联电路
电流
特点
内容
公式
电压
特点
内容
公式
串、并联电路中电流与电压的特点
课前复习
串联电路中各处的电流相等
并联干路中的电流等于各支
路中电流之和
I＝I1＝I2＝…＝In
I＝I1＋I2＋…＋In
串联电路两端的总电压等于
各部分电路电压之和
并联电路中各支路两端的电
压相等
U＝U1＋U2＋…＋Un
U＝U1＝U2＝…＝Un
的读数为 3 V，则 V 的读数为（ ）
D
A．1 V
B．2 V
C．3 V
D．5 V
图 11－6－4
1．如图 11－6－4 所示的电路中，若 V1 的读数为 2 V，V2
２．如图 11－6－1 所示， 的示数为 5 V， 的示数为 １ V，则L1 两端的电压为______V。
４
图 11－6－1
的示数，下列说法正确的是(　　)
的示数相同
，
和
３．如图 11－6－5 所示的电路，闭合开关后，有关电
压表
图 11－6－5
A.
B.
C.
的示数大
的示数大
D.
与
示数的大小无法确定
A

A
A．一定是串联
B．一定是并联
C．串联、并联都有可能
D．无法判断
5．并联电路中，各支路的电压________．
相等
４．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压不相等，由此判断两盏电灯的连接方式是（ ）
6．图 11－6－3 中电源电压保持不变，当开关S1 断开、S2 接通时，电压表示数为 4.5 V；当开关 S1 接通、S2 断开时，电压表示数为 3 V；则 L1 和 L2 两端电压分别是（　　）
A．3 V 和 4.5 V
B．1.5 V 和 4.5 V
C．3 V 和 1.5 V
D．1.5 V 和 3 V
ｃ
11－6－3
7．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab=3V，Ubc=3V，Uac=6V，在表格中记录数据后，下一步应该做的是（　　　）
A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值
Ｄ
8．如图所示电路，两个灯泡完全相同，闭合开关，电压表示数是3V。关于电源电压和灯L2两端的电压，下列说法正确的是（　　　）
A．3V 3V
B．1.5V 3V
C．3V 1.5V
D．6V 3V
Ｄ
9．右图（a）所示电路中，V1、V2都是有0~3V和0~15V两个量程的电压表。当闭合开关后，两个电压表指针偏转均如图（b）所示，
则电阻R１、R２两端的电压分别为（　　　）
A．9.6V，2.4V　　
B．12V，2.4V
C．2.4V，12V
D．2.4V，9.6V
Ａ
