高中物理人教版2020--2021选修3—1第2章
恒定电流练习附答案

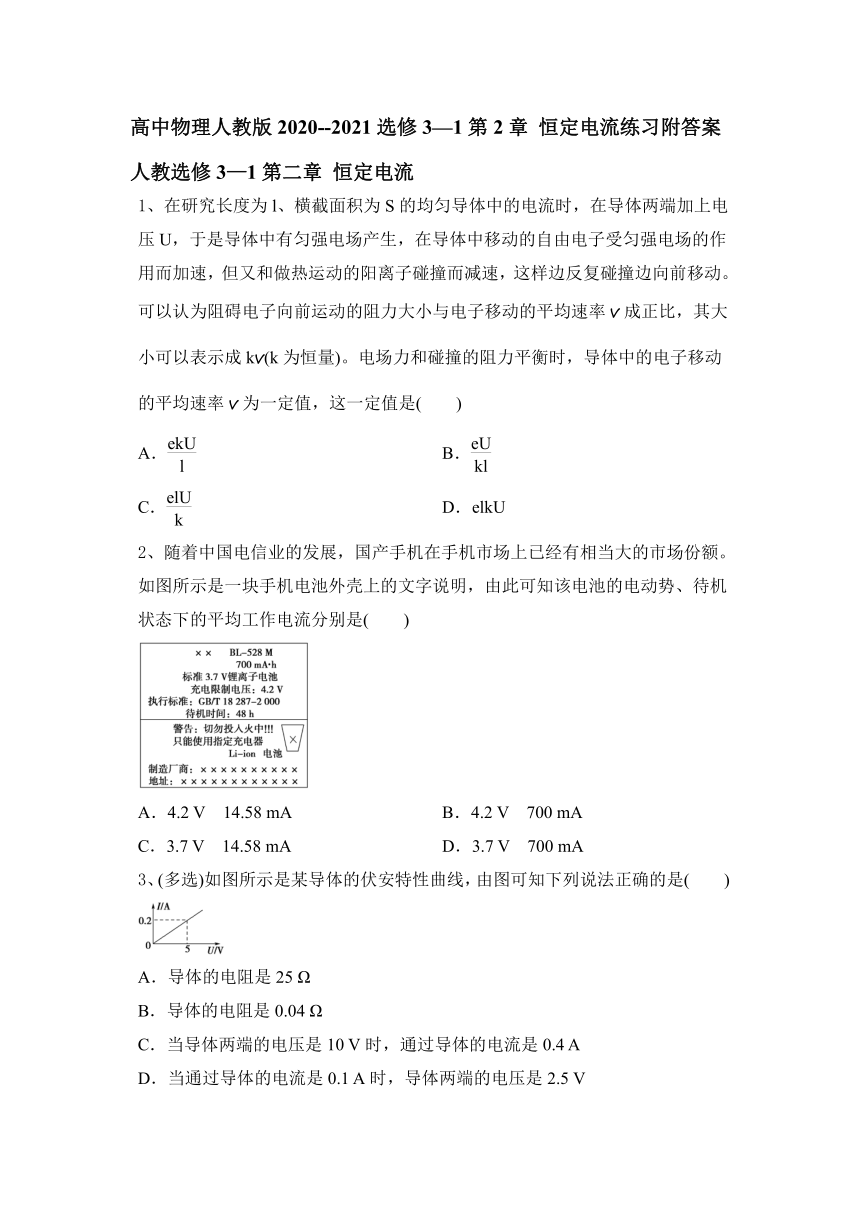

人教选修3—1第二章
恒定电流
1、在研究长度为l、横截面积为S的均匀导体中的电流时，在导体两端加上电压U，于是导体中有匀强电场产生，在导体中移动的自由电子受匀强电场的作用而加速，但又和做热运动的阳离子碰撞而减速，这样边反复碰撞边向前移动。可以认为阻碍电子向前运动的阻力大小与电子移动的平均速率v成正比，其大小可以表示成kv(k为恒量)。电场力和碰撞的阻力平衡时，导体中的电子移动的平均速率v为一定值，这一定值是( )
A．
B．
C．
D．elkU
2、随着中国电信业的发展，国产手机在手机市场上已经有相当大的市场份额。如图所示是一块手机电池外壳上的文字说明，由此可知该电池的电动势、待机状态下的平均工作电流分别是( )
A．4.2
V 14.58
mA
B．4.2
V 700
mA
C．3.7
V 14.58
mA
D．3.7
V 700
mA
3、(多选)如图所示是某导体的伏安特性曲线，由图可知下列说法正确的是( )
A．导体的电阻是25
Ω
B．导体的电阻是0.04
Ω
C．当导体两端的电压是10
V时，通过导体的电流是0.4
A
D．当通过导体的电流是0.1
A时，导体两端的电压是2.5
V

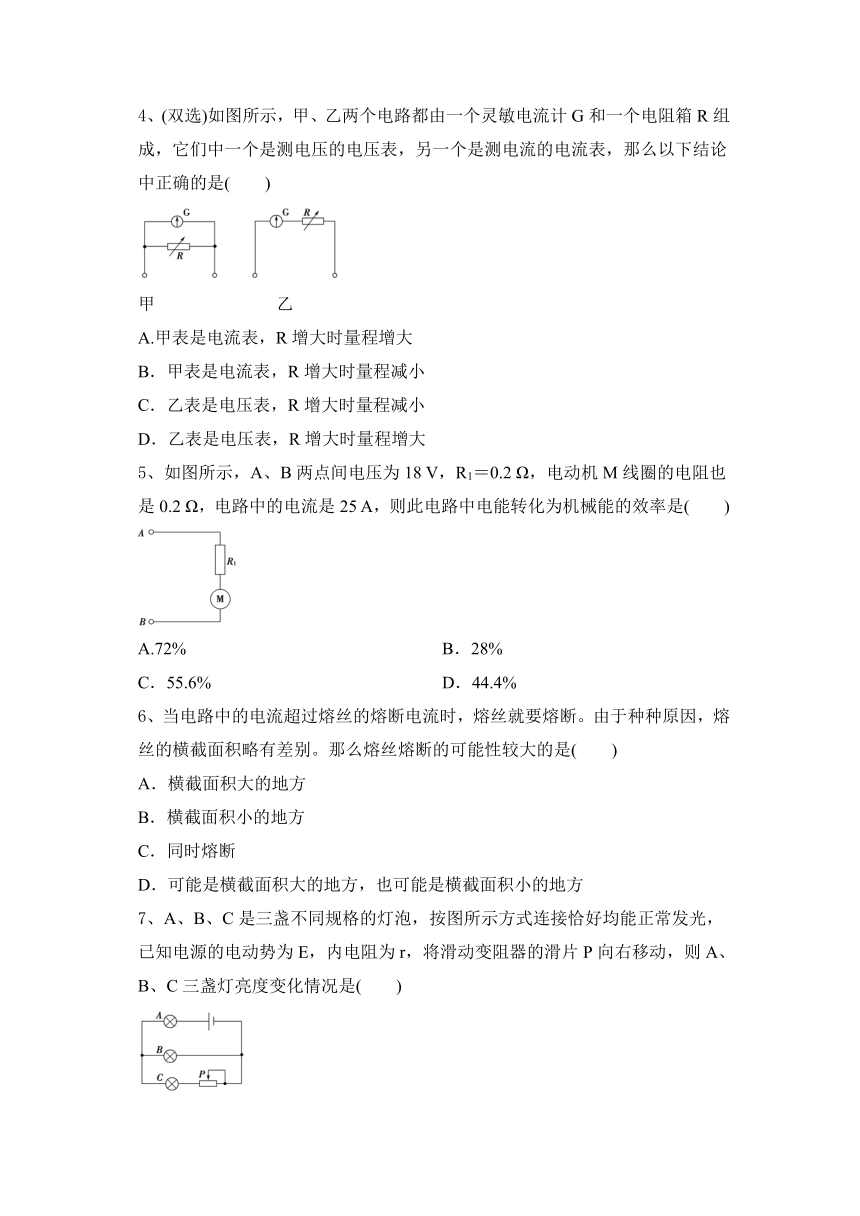

4、(双选)如图所示，甲、乙两个电路都由一个灵敏电流计G和一个电阻箱R组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是( )
甲 乙
A.甲表是电流表，R增大时量程增大
B．甲表是电流表，R增大时量程减小
C．乙表是电压表，R增大时量程减小
D．乙表是电压表，R增大时量程增大
5、如图所示，A、B两点间电压为18
V，R1＝0.2
Ω，电动机M线圈的电阻也是0.2
Ω，电路中的电流是25
A，则此电路中电能转化为机械能的效率是( )
A.72%
B．28%
C．55.6%
D．44.4%
6、当电路中的电流超过熔丝的熔断电流时，熔丝就要熔断。由于种种原因，熔丝的横截面积略有差别。那么熔丝熔断的可能性较大的是( )
A．横截面积大的地方
B．横截面积小的地方
C．同时熔断
D．可能是横截面积大的地方，也可能是横截面积小的地方
7、A、B、C是三盏不同规格的灯泡，按图所示方式连接恰好均能正常发光，已知电源的电动势为E，内电阻为r，将滑动变阻器的滑片P向右移动，则A、B、C三盏灯亮度变化情况是( )
A．三盏灯都变亮
B．三盏灯都变暗
C．A、B两盏灯变亮，C灯变暗
D．A、C两盏灯变暗，B灯变亮

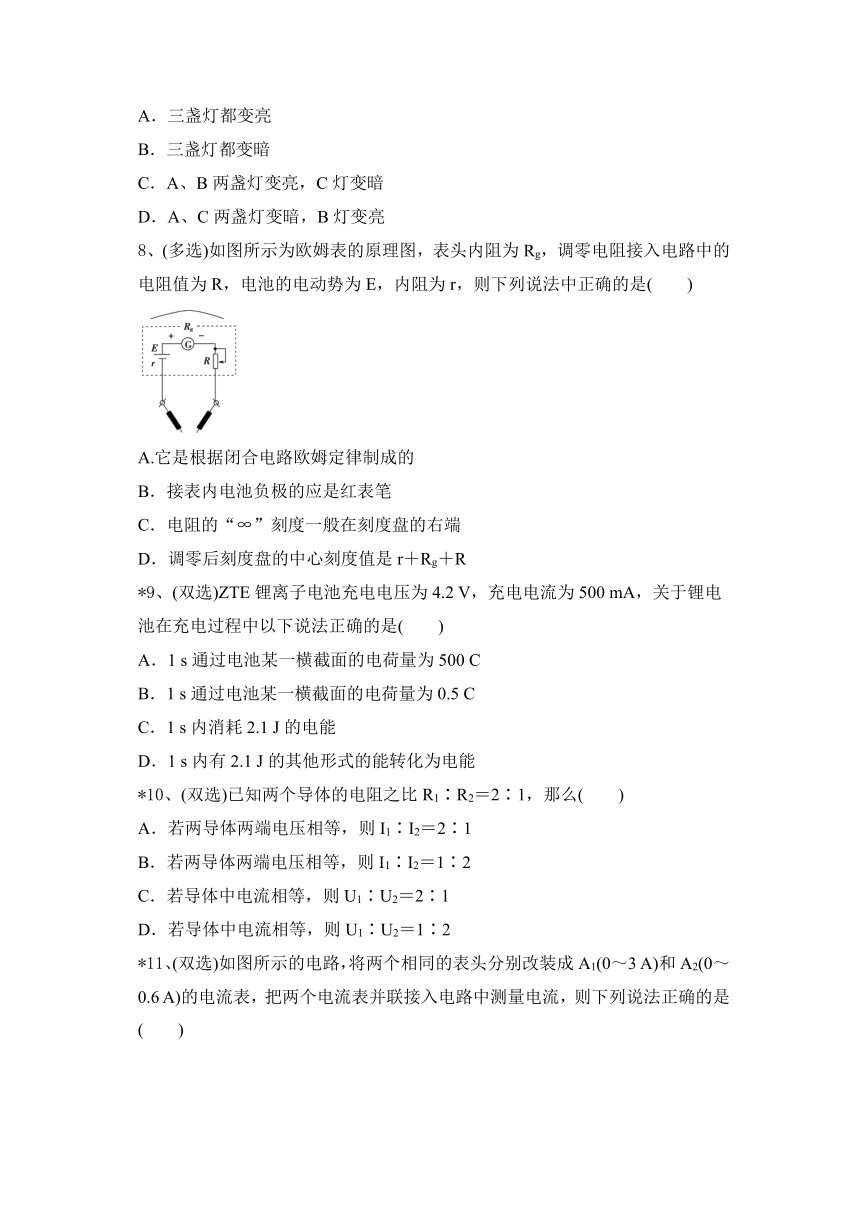

8、(多选)如图所示为欧姆表的原理图，表头内阻为Rg，调零电阻接入电路中的电阻值为R，电池的电动势为E，内阻为r，则下列说法中正确的是( )
A.它是根据闭合电路欧姆定律制成的
B．接表内电池负极的应是红表笔
C．电阻的“∞”刻度一般在刻度盘的右端
D．调零后刻度盘的中心刻度值是r＋Rg＋R
9、(双选)ZTE锂离子电池充电电压为4.2
V，充电电流为500
mA，关于锂电池在充电过程中以下说法正确的是( )
A．1
s通过电池某一横截面的电荷量为500
C
B．1
s通过电池某一横截面的电荷量为0.5
C
C．1
s内消耗2.1
J的电能
D．1
s内有2.1
J的其他形式的能转化为电能
10、(双选)已知两个导体的电阻之比R1∶R2＝2∶1，那么( )
A．若两导体两端电压相等，则I1∶I2＝2∶1
B．若两导体两端电压相等，则I1∶I2＝1∶2
C．若导体中电流相等，则U1∶U2＝2∶1
D．若导体中电流相等，则U1∶U2＝1∶2

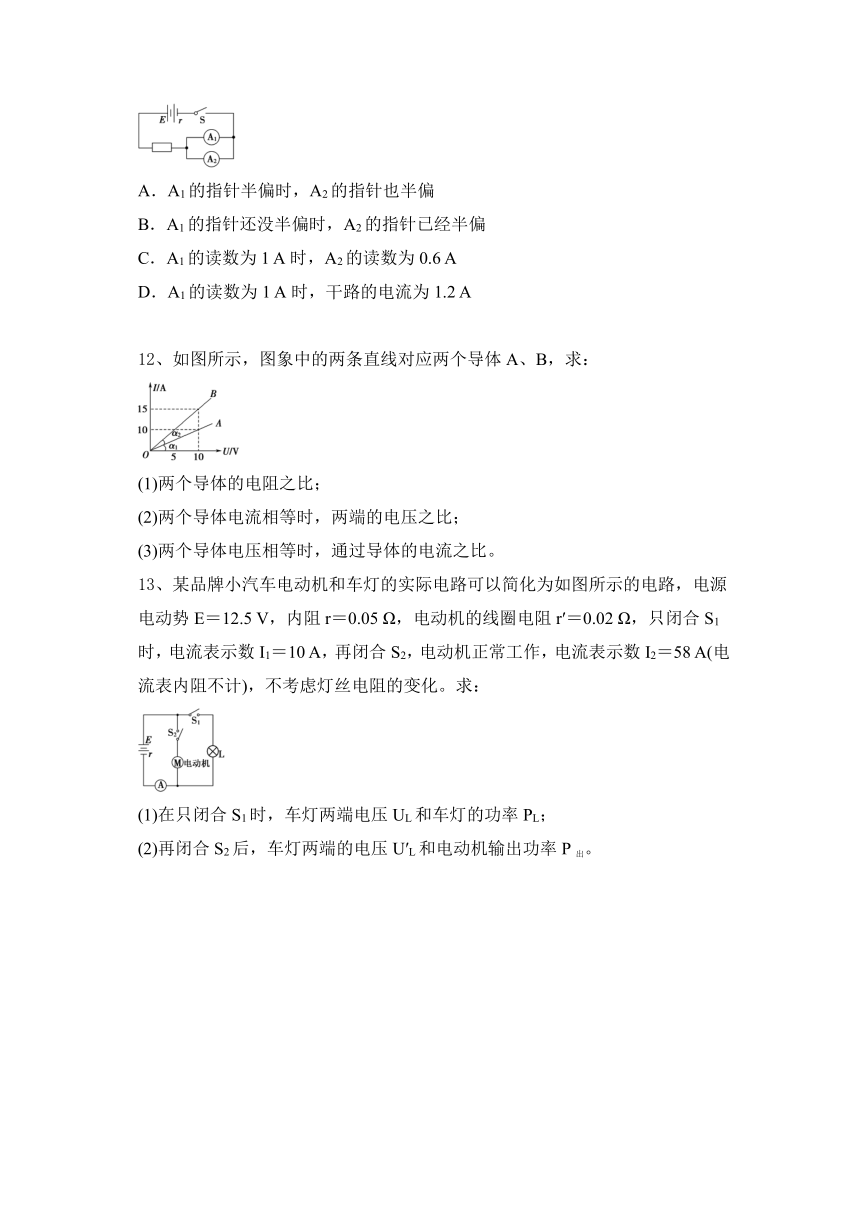

11、(双选)如图所示的电路，将两个相同的表头分别改装成A1(0～3
A)和A2(0～0.6
A)的电流表，把两个电流表并联接入电路中测量电流，则下列说法正确的是( )
A．A1的指针半偏时，A2的指针也半偏
B．A1的指针还没半偏时，A2的指针已经半偏
C．A1的读数为1
A时，A2的读数为0.6
A
D．A1的读数为1
A时，干路的电流为1.2
A
12、如图所示，图象中的两条直线对应两个导体A、B，求：
(1)两个导体的电阻之比；
(2)两个导体电流相等时，两端的电压之比；
(3)两个导体电压相等时，通过导体的电流之比。
13、某品牌小汽车电动机和车灯的实际电路可以简化为如图所示的电路，电源电动势E＝12.5
V，内阻r＝0.05
Ω，电动机的线圈电阻r′＝0.02
Ω，只闭合S1时，电流表示数I1＝10
A，再闭合S2，电动机正常工作，电流表示数I2＝58
A(电流表内阻不计)，不考虑灯丝电阻的变化。求：
(1)在只闭合S1时，车灯两端电压UL和车灯的功率PL；
(2)再闭合S2后，车灯两端的电压U′L和电动机输出功率P出。
高中物理人教版2020--2021选修3—1第2章
恒定电流练习附答案

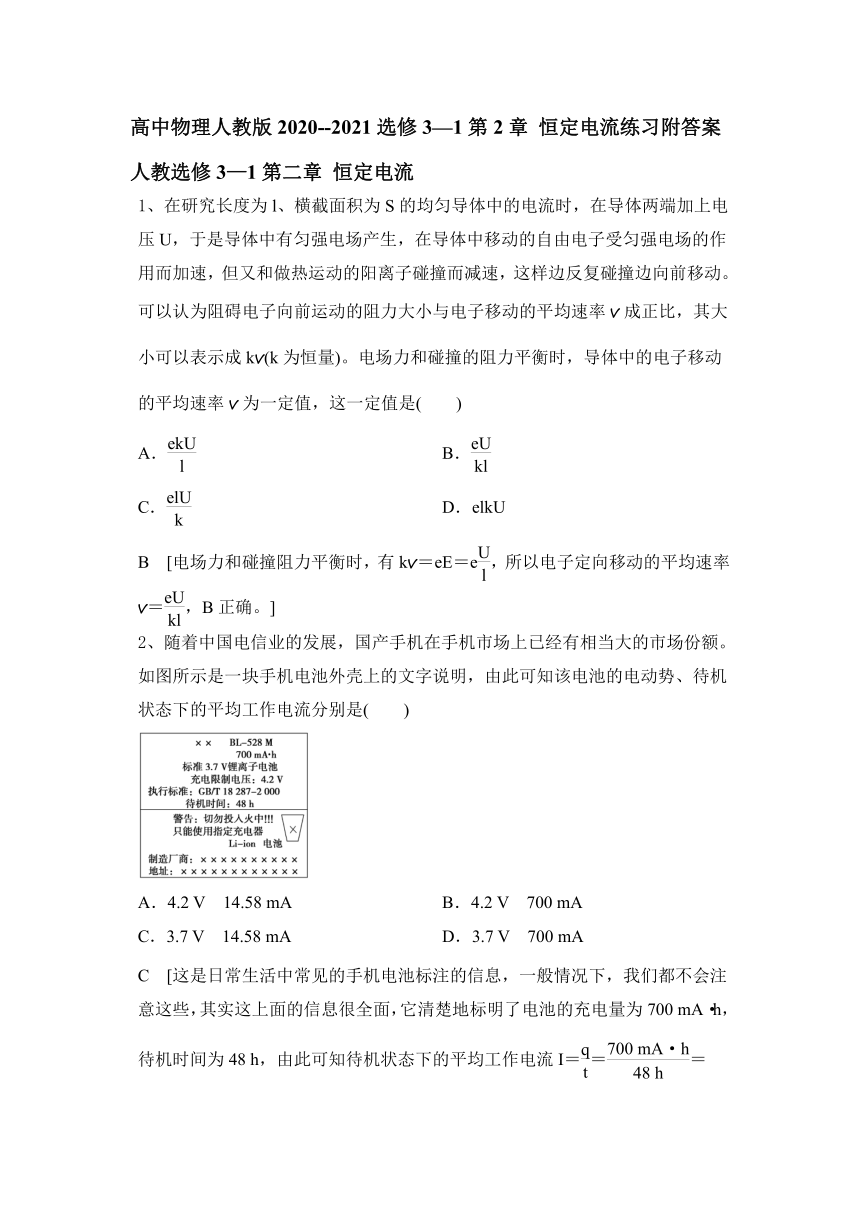

人教选修3—1第二章
恒定电流
1、在研究长度为l、横截面积为S的均匀导体中的电流时，在导体两端加上电压U，于是导体中有匀强电场产生，在导体中移动的自由电子受匀强电场的作用而加速，但又和做热运动的阳离子碰撞而减速，这样边反复碰撞边向前移动。可以认为阻碍电子向前运动的阻力大小与电子移动的平均速率v成正比，其大小可以表示成kv(k为恒量)。电场力和碰撞的阻力平衡时，导体中的电子移动的平均速率v为一定值，这一定值是( )
A．
B．
C．
D．elkU
B [电场力和碰撞阻力平衡时，有kv＝eE＝e，所以电子定向移动的平均速率v＝，B正确。]
2、随着中国电信业的发展，国产手机在手机市场上已经有相当大的市场份额。如图所示是一块手机电池外壳上的文字说明，由此可知该电池的电动势、待机状态下的平均工作电流分别是( )
A．4.2
V 14.58
mA
B．4.2
V 700
mA
C．3.7
V 14.58
mA
D．3.7
V 700
mA
C [这是日常生活中常见的手机电池标注的信息，一般情况下，我们都不会注意这些，其实这上面的信息很全面，它清楚地标明了电池的充电量为700
mA·h，待机时间为48
h，由此可知待机状态下的平均工作电流I＝＝＝14.58
mA。这是一块标准电压为3.7
V的电池，这说明它在工作时能提供的电压，即电动势为3.7
V。故正确选项为C。]
3、(多选)如图所示是某导体的伏安特性曲线，由图可知下列说法正确的是( )
A．导体的电阻是25
Ω
B．导体的电阻是0.04
Ω
C．当导体两端的电压是10
V时，通过导体的电流是0.4
A
D．当通过导体的电流是0.1
A时，导体两端的电压是2.5
V
ACD [由图象可知，导体的电阻R＝＝
Ω＝25
Ω，当电压U1＝10
V时，电流I1＝＝
A＝0.4
A；当电流I2＝0.1
A时，电压U2＝I2R＝0.1×25
V＝2.5
V，A、C、D正确，B错误。]
4、(双选)如图所示，甲、乙两个电路都由一个灵敏电流计G和一个电阻箱R组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是( )
甲 乙
A.甲表是电流表，R增大时量程增大
B．甲表是电流表，R增大时量程减小
C．乙表是电压表，R增大时量程减小
D．乙表是电压表，R增大时量程增大
BD [电压表电阻分压，串联一个电阻；电流表电阻分流，并联一个电阻，所以甲表为电流表，乙表为电压表。并联电路电阻大时分流少，所以R增大时量程减小，A错误，B正确；串联电路电阻大时分压多，所以R增大时量程增大，C错误，D正确。]
5、如图所示，A、B两点间电压为18
V，R1＝0.2
Ω，电动机M线圈的电阻也是0.2
Ω，电路中的电流是25
A，则此电路中电能转化为机械能的效率是( )
A.72%
B．28%
C．55.6%
D．44.4%
D [电路中总的电功率P＝UI＝450
W，电路中的热功率P热＝I2(R1＋r)＝250
W，则电路中电能转化为机械能的效率为η＝×100%≈44.4%，D正确。]
6、当电路中的电流超过熔丝的熔断电流时，熔丝就要熔断。由于种种原因，熔丝的横截面积略有差别。那么熔丝熔断的可能性较大的是( )
A．横截面积大的地方
B．横截面积小的地方
C．同时熔断
D．可能是横截面积大的地方，也可能是横截面积小的地方
B [根据电阻定律，横截面积小的地方电阻较大，当电流通过时，电阻大的位置发热量大易熔断。选项B正确。]
7、A、B、C是三盏不同规格的灯泡，按图所示方式连接恰好均能正常发光，已知电源的电动势为E，内电阻为r，将滑动变阻器的滑片P向右移动，则A、B、C三盏灯亮度变化情况是( )
A．三盏灯都变亮
B．三盏灯都变暗
C．A、B两盏灯变亮，C灯变暗
D．A、C两盏灯变暗，B灯变亮
D [P向右移动后滑动变阻器连入电路的电阻增大，故电路总电阻增大，路端电压增大，总电流减小。A在干路上，所以通过A的电流减小，故A变暗；因为路端电压增大，所以并联电路两端电压增大，即B两端电压增大，故B变亮，通过B的电流增大，而总电流是减小的，所以通过C的电流减小，故C变暗，故D正确。]
8、(多选)如图所示为欧姆表的原理图，表头内阻为Rg，调零电阻接入电路中的电阻值为R，电池的电动势为E，内阻为r，则下列说法中正确的是( )
A.它是根据闭合电路欧姆定律制成的
B．接表内电池负极的应是红表笔
C．电阻的“∞”刻度一般在刻度盘的右端
D．调零后刻度盘的中心刻度值是r＋Rg＋R
ABD [其原理为闭合电路欧姆定律，故A正确；接表内负极的是红表笔，故B正确；欧姆表零刻度线在最右侧，最大刻度线在最左侧，C错误；调零后刻度盘的中心刻度值是Rg＋r＋R，故D正确。]
9、(双选)ZTE锂离子电池充电电压为4.2
V，充电电流为500
mA，关于锂电池在充电过程中以下说法正确的是( )
A．1
s通过电池某一横截面的电荷量为500
C
B．1
s通过电池某一横截面的电荷量为0.5
C
C．1
s内消耗2.1
J的电能
D．1
s内有2.1
J的其他形式的能转化为电能
BC [由I＝得，q＝It＝0.5×1
C＝0.5
C，故A错，B对；1
s内消耗的电能：E电＝UIt＝4.2×0.5×1
J＝2.1
J。充电过程是电能转化为其他形式的能，故C对，D错。]
10、(双选)已知两个导体的电阻之比R1∶R2＝2∶1，那么( )
A．若两导体两端电压相等，则I1∶I2＝2∶1
B．若两导体两端电压相等，则I1∶I2＝1∶2
C．若导体中电流相等，则U1∶U2＝2∶1
D．若导体中电流相等，则U1∶U2＝1∶2
BC [当电压相等时，由I＝得I1∶I2＝R2∶R1＝1∶2，B对，A错；当电流相等时，由U＝IR得，U1∶U2＝R1∶R2＝2∶1，C对，D错。]
11、(双选)如图所示的电路，将两个相同的表头分别改装成A1(0～3
A)和A2(0～0.6
A)的电流表，把两个电流表并联接入电路中测量电流，则下列说法正确的是( )
A．A1的指针半偏时，A2的指针也半偏
B．A1的指针还没半偏时，A2的指针已经半偏
C．A1的读数为1
A时，A2的读数为0.6
A
D．A1的读数为1
A时，干路的电流为1.2
A
AD [A1和A2是由两个相同的表头改装而成的，只是它们并联的电阻不同。当两个电流表并联时，加在两电流表上的电压相等，所以，通过两表头的电流也相等，A正确，B错误；A1的读数为1
A时，A2的读数应为×0.6
A＝0.2
A，所以干路电流为1.2
A，C错误，D正确。]
12、如图所示，图象中的两条直线对应两个导体A、B，求：
(1)两个导体的电阻之比；
(2)两个导体电流相等时，两端的电压之比；
(3)两个导体电压相等时，通过导体的电流之比。
[解析] (1)因R＝，由图象可知，RA＝
Ω＝1
Ω，RB＝
Ω＝
Ω，故RA∶RB＝1∶＝3∶2。
(2)两个导体电流相等时，根据U＝IR知，导体两端的电压之比UA∶UB＝RA∶RB＝3∶2。
(3)两个导体电压相等时，根据I＝知，通过导体的电流之比IA∶IB＝∶＝RB∶RA＝2∶3。
[答案] (1)3∶2 (2)3∶2 (3)2∶3
13、某品牌小汽车电动机和车灯的实际电路可以简化为如图所示的电路，电源电动势E＝12.5
V，内阻r＝0.05
Ω，电动机的线圈电阻r′＝0.02
Ω，只闭合S1时，电流表示数I1＝10
A，再闭合S2，电动机正常工作，电流表示数I2＝58
A(电流表内阻不计)，不考虑灯丝电阻的变化。求：
(1)在只闭合S1时，车灯两端电压UL和车灯的功率PL；
(2)再闭合S2后，车灯两端的电压U′L和电动机输出功率P出。
[解析] (1)只闭合S1时，设车灯灯丝电阻为R，
由欧姆定律得I1＝
解得R＝1.2
Ω
车灯两端的电压UL＝I1R＝12
V
车灯消耗功率PL＝IR＝120
W。
(2)闭合S1、S2后，U′L＝E－I2r＝9.6
V
流过车灯的电流I′L＝＝8
A
电动机的输出功率
P出＝P入－P消＝U′L(I2－I′L)－(I2－I′L)2r′＝430
W。
[答案] (1)12
V 120
W (2)9.6
V 430
W
恒定电流练习附答案
人教选修3—1第二章
恒定电流
1、在研究长度为l、横截面积为S的均匀导体中的电流时，在导体两端加上电压U，于是导体中有匀强电场产生，在导体中移动的自由电子受匀强电场的作用而加速，但又和做热运动的阳离子碰撞而减速，这样边反复碰撞边向前移动。可以认为阻碍电子向前运动的阻力大小与电子移动的平均速率v成正比，其大小可以表示成kv(k为恒量)。电场力和碰撞的阻力平衡时，导体中的电子移动的平均速率v为一定值，这一定值是( )
A．
B．
C．
D．elkU
2、随着中国电信业的发展，国产手机在手机市场上已经有相当大的市场份额。如图所示是一块手机电池外壳上的文字说明，由此可知该电池的电动势、待机状态下的平均工作电流分别是( )
A．4.2
V 14.58
mA
B．4.2
V 700
mA
C．3.7
V 14.58
mA
D．3.7
V 700
mA
3、(多选)如图所示是某导体的伏安特性曲线，由图可知下列说法正确的是( )
A．导体的电阻是25
Ω
B．导体的电阻是0.04
Ω
C．当导体两端的电压是10
V时，通过导体的电流是0.4
A
D．当通过导体的电流是0.1
A时，导体两端的电压是2.5
V
4、(双选)如图所示，甲、乙两个电路都由一个灵敏电流计G和一个电阻箱R组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是( )
甲 乙
A.甲表是电流表，R增大时量程增大
B．甲表是电流表，R增大时量程减小
C．乙表是电压表，R增大时量程减小
D．乙表是电压表，R增大时量程增大
5、如图所示，A、B两点间电压为18
V，R1＝0.2
Ω，电动机M线圈的电阻也是0.2
Ω，电路中的电流是25
A，则此电路中电能转化为机械能的效率是( )
A.72%
B．28%
C．55.6%
D．44.4%
6、当电路中的电流超过熔丝的熔断电流时，熔丝就要熔断。由于种种原因，熔丝的横截面积略有差别。那么熔丝熔断的可能性较大的是( )
A．横截面积大的地方
B．横截面积小的地方
C．同时熔断
D．可能是横截面积大的地方，也可能是横截面积小的地方
7、A、B、C是三盏不同规格的灯泡，按图所示方式连接恰好均能正常发光，已知电源的电动势为E，内电阻为r，将滑动变阻器的滑片P向右移动，则A、B、C三盏灯亮度变化情况是( )
A．三盏灯都变亮
B．三盏灯都变暗
C．A、B两盏灯变亮，C灯变暗
D．A、C两盏灯变暗，B灯变亮
8、(多选)如图所示为欧姆表的原理图，表头内阻为Rg，调零电阻接入电路中的电阻值为R，电池的电动势为E，内阻为r，则下列说法中正确的是( )
A.它是根据闭合电路欧姆定律制成的
B．接表内电池负极的应是红表笔
C．电阻的“∞”刻度一般在刻度盘的右端
D．调零后刻度盘的中心刻度值是r＋Rg＋R
9、(双选)ZTE锂离子电池充电电压为4.2
V，充电电流为500
mA，关于锂电池在充电过程中以下说法正确的是( )
A．1
s通过电池某一横截面的电荷量为500
C
B．1
s通过电池某一横截面的电荷量为0.5
C
C．1
s内消耗2.1
J的电能
D．1
s内有2.1
J的其他形式的能转化为电能
10、(双选)已知两个导体的电阻之比R1∶R2＝2∶1，那么( )
A．若两导体两端电压相等，则I1∶I2＝2∶1
B．若两导体两端电压相等，则I1∶I2＝1∶2
C．若导体中电流相等，则U1∶U2＝2∶1
D．若导体中电流相等，则U1∶U2＝1∶2
11、(双选)如图所示的电路，将两个相同的表头分别改装成A1(0～3
A)和A2(0～0.6
A)的电流表，把两个电流表并联接入电路中测量电流，则下列说法正确的是( )
A．A1的指针半偏时，A2的指针也半偏
B．A1的指针还没半偏时，A2的指针已经半偏
C．A1的读数为1
A时，A2的读数为0.6
A
D．A1的读数为1
A时，干路的电流为1.2
A
12、如图所示，图象中的两条直线对应两个导体A、B，求：
(1)两个导体的电阻之比；
(2)两个导体电流相等时，两端的电压之比；
(3)两个导体电压相等时，通过导体的电流之比。
13、某品牌小汽车电动机和车灯的实际电路可以简化为如图所示的电路，电源电动势E＝12.5
V，内阻r＝0.05
Ω，电动机的线圈电阻r′＝0.02
Ω，只闭合S1时，电流表示数I1＝10
A，再闭合S2，电动机正常工作，电流表示数I2＝58
A(电流表内阻不计)，不考虑灯丝电阻的变化。求：
(1)在只闭合S1时，车灯两端电压UL和车灯的功率PL；
(2)再闭合S2后，车灯两端的电压U′L和电动机输出功率P出。
高中物理人教版2020--2021选修3—1第2章
恒定电流练习附答案
人教选修3—1第二章
恒定电流
1、在研究长度为l、横截面积为S的均匀导体中的电流时，在导体两端加上电压U，于是导体中有匀强电场产生，在导体中移动的自由电子受匀强电场的作用而加速，但又和做热运动的阳离子碰撞而减速，这样边反复碰撞边向前移动。可以认为阻碍电子向前运动的阻力大小与电子移动的平均速率v成正比，其大小可以表示成kv(k为恒量)。电场力和碰撞的阻力平衡时，导体中的电子移动的平均速率v为一定值，这一定值是( )
A．
B．
C．
D．elkU
B [电场力和碰撞阻力平衡时，有kv＝eE＝e，所以电子定向移动的平均速率v＝，B正确。]
2、随着中国电信业的发展，国产手机在手机市场上已经有相当大的市场份额。如图所示是一块手机电池外壳上的文字说明，由此可知该电池的电动势、待机状态下的平均工作电流分别是( )
A．4.2
V 14.58
mA
B．4.2
V 700
mA
C．3.7
V 14.58
mA
D．3.7
V 700
mA
C [这是日常生活中常见的手机电池标注的信息，一般情况下，我们都不会注意这些，其实这上面的信息很全面，它清楚地标明了电池的充电量为700
mA·h，待机时间为48
h，由此可知待机状态下的平均工作电流I＝＝＝14.58
mA。这是一块标准电压为3.7
V的电池，这说明它在工作时能提供的电压，即电动势为3.7
V。故正确选项为C。]
3、(多选)如图所示是某导体的伏安特性曲线，由图可知下列说法正确的是( )
A．导体的电阻是25
Ω
B．导体的电阻是0.04
Ω
C．当导体两端的电压是10
V时，通过导体的电流是0.4
A
D．当通过导体的电流是0.1
A时，导体两端的电压是2.5
V
ACD [由图象可知，导体的电阻R＝＝
Ω＝25
Ω，当电压U1＝10
V时，电流I1＝＝
A＝0.4
A；当电流I2＝0.1
A时，电压U2＝I2R＝0.1×25
V＝2.5
V，A、C、D正确，B错误。]
4、(双选)如图所示，甲、乙两个电路都由一个灵敏电流计G和一个电阻箱R组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是( )
甲 乙
A.甲表是电流表，R增大时量程增大
B．甲表是电流表，R增大时量程减小
C．乙表是电压表，R增大时量程减小
D．乙表是电压表，R增大时量程增大
BD [电压表电阻分压，串联一个电阻；电流表电阻分流，并联一个电阻，所以甲表为电流表，乙表为电压表。并联电路电阻大时分流少，所以R增大时量程减小，A错误，B正确；串联电路电阻大时分压多，所以R增大时量程增大，C错误，D正确。]
5、如图所示，A、B两点间电压为18
V，R1＝0.2
Ω，电动机M线圈的电阻也是0.2
Ω，电路中的电流是25
A，则此电路中电能转化为机械能的效率是( )
A.72%
B．28%
C．55.6%
D．44.4%
D [电路中总的电功率P＝UI＝450
W，电路中的热功率P热＝I2(R1＋r)＝250
W，则电路中电能转化为机械能的效率为η＝×100%≈44.4%，D正确。]
6、当电路中的电流超过熔丝的熔断电流时，熔丝就要熔断。由于种种原因，熔丝的横截面积略有差别。那么熔丝熔断的可能性较大的是( )
A．横截面积大的地方
B．横截面积小的地方
C．同时熔断
D．可能是横截面积大的地方，也可能是横截面积小的地方
B [根据电阻定律，横截面积小的地方电阻较大，当电流通过时，电阻大的位置发热量大易熔断。选项B正确。]
7、A、B、C是三盏不同规格的灯泡，按图所示方式连接恰好均能正常发光，已知电源的电动势为E，内电阻为r，将滑动变阻器的滑片P向右移动，则A、B、C三盏灯亮度变化情况是( )
A．三盏灯都变亮
B．三盏灯都变暗
C．A、B两盏灯变亮，C灯变暗
D．A、C两盏灯变暗，B灯变亮
D [P向右移动后滑动变阻器连入电路的电阻增大，故电路总电阻增大，路端电压增大，总电流减小。A在干路上，所以通过A的电流减小，故A变暗；因为路端电压增大，所以并联电路两端电压增大，即B两端电压增大，故B变亮，通过B的电流增大，而总电流是减小的，所以通过C的电流减小，故C变暗，故D正确。]
8、(多选)如图所示为欧姆表的原理图，表头内阻为Rg，调零电阻接入电路中的电阻值为R，电池的电动势为E，内阻为r，则下列说法中正确的是( )
A.它是根据闭合电路欧姆定律制成的
B．接表内电池负极的应是红表笔
C．电阻的“∞”刻度一般在刻度盘的右端
D．调零后刻度盘的中心刻度值是r＋Rg＋R
ABD [其原理为闭合电路欧姆定律，故A正确；接表内负极的是红表笔，故B正确；欧姆表零刻度线在最右侧，最大刻度线在最左侧，C错误；调零后刻度盘的中心刻度值是Rg＋r＋R，故D正确。]
9、(双选)ZTE锂离子电池充电电压为4.2
V，充电电流为500
mA，关于锂电池在充电过程中以下说法正确的是( )
A．1
s通过电池某一横截面的电荷量为500
C
B．1
s通过电池某一横截面的电荷量为0.5
C
C．1
s内消耗2.1
J的电能
D．1
s内有2.1
J的其他形式的能转化为电能
BC [由I＝得，q＝It＝0.5×1
C＝0.5
C，故A错，B对；1
s内消耗的电能：E电＝UIt＝4.2×0.5×1
J＝2.1
J。充电过程是电能转化为其他形式的能，故C对，D错。]
10、(双选)已知两个导体的电阻之比R1∶R2＝2∶1，那么( )
A．若两导体两端电压相等，则I1∶I2＝2∶1
B．若两导体两端电压相等，则I1∶I2＝1∶2
C．若导体中电流相等，则U1∶U2＝2∶1
D．若导体中电流相等，则U1∶U2＝1∶2
BC [当电压相等时，由I＝得I1∶I2＝R2∶R1＝1∶2，B对，A错；当电流相等时，由U＝IR得，U1∶U2＝R1∶R2＝2∶1，C对，D错。]
11、(双选)如图所示的电路，将两个相同的表头分别改装成A1(0～3
A)和A2(0～0.6
A)的电流表，把两个电流表并联接入电路中测量电流，则下列说法正确的是( )
A．A1的指针半偏时，A2的指针也半偏
B．A1的指针还没半偏时，A2的指针已经半偏
C．A1的读数为1
A时，A2的读数为0.6
A
D．A1的读数为1
A时，干路的电流为1.2
A
AD [A1和A2是由两个相同的表头改装而成的，只是它们并联的电阻不同。当两个电流表并联时，加在两电流表上的电压相等，所以，通过两表头的电流也相等，A正确，B错误；A1的读数为1
A时，A2的读数应为×0.6
A＝0.2
A，所以干路电流为1.2
A，C错误，D正确。]
12、如图所示，图象中的两条直线对应两个导体A、B，求：
(1)两个导体的电阻之比；
(2)两个导体电流相等时，两端的电压之比；
(3)两个导体电压相等时，通过导体的电流之比。
[解析] (1)因R＝，由图象可知，RA＝
Ω＝1
Ω，RB＝
Ω＝
Ω，故RA∶RB＝1∶＝3∶2。
(2)两个导体电流相等时，根据U＝IR知，导体两端的电压之比UA∶UB＝RA∶RB＝3∶2。
(3)两个导体电压相等时，根据I＝知，通过导体的电流之比IA∶IB＝∶＝RB∶RA＝2∶3。
[答案] (1)3∶2 (2)3∶2 (3)2∶3
13、某品牌小汽车电动机和车灯的实际电路可以简化为如图所示的电路，电源电动势E＝12.5
V，内阻r＝0.05
Ω，电动机的线圈电阻r′＝0.02
Ω，只闭合S1时，电流表示数I1＝10
A，再闭合S2，电动机正常工作，电流表示数I2＝58
A(电流表内阻不计)，不考虑灯丝电阻的变化。求：
(1)在只闭合S1时，车灯两端电压UL和车灯的功率PL；
(2)再闭合S2后，车灯两端的电压U′L和电动机输出功率P出。
[解析] (1)只闭合S1时，设车灯灯丝电阻为R，
由欧姆定律得I1＝
解得R＝1.2
Ω
车灯两端的电压UL＝I1R＝12
V
车灯消耗功率PL＝IR＝120
W。
(2)闭合S1、S2后，U′L＝E－I2r＝9.6
V
流过车灯的电流I′L＝＝8
A
电动机的输出功率
P出＝P入－P消＝U′L(I2－I′L)－(I2－I′L)2r′＝430
W。
[答案] (1)12
V 120
W (2)9.6
V 430
W
