人教版九年级物理17.2-欧姆定律-同步练习(含答案)

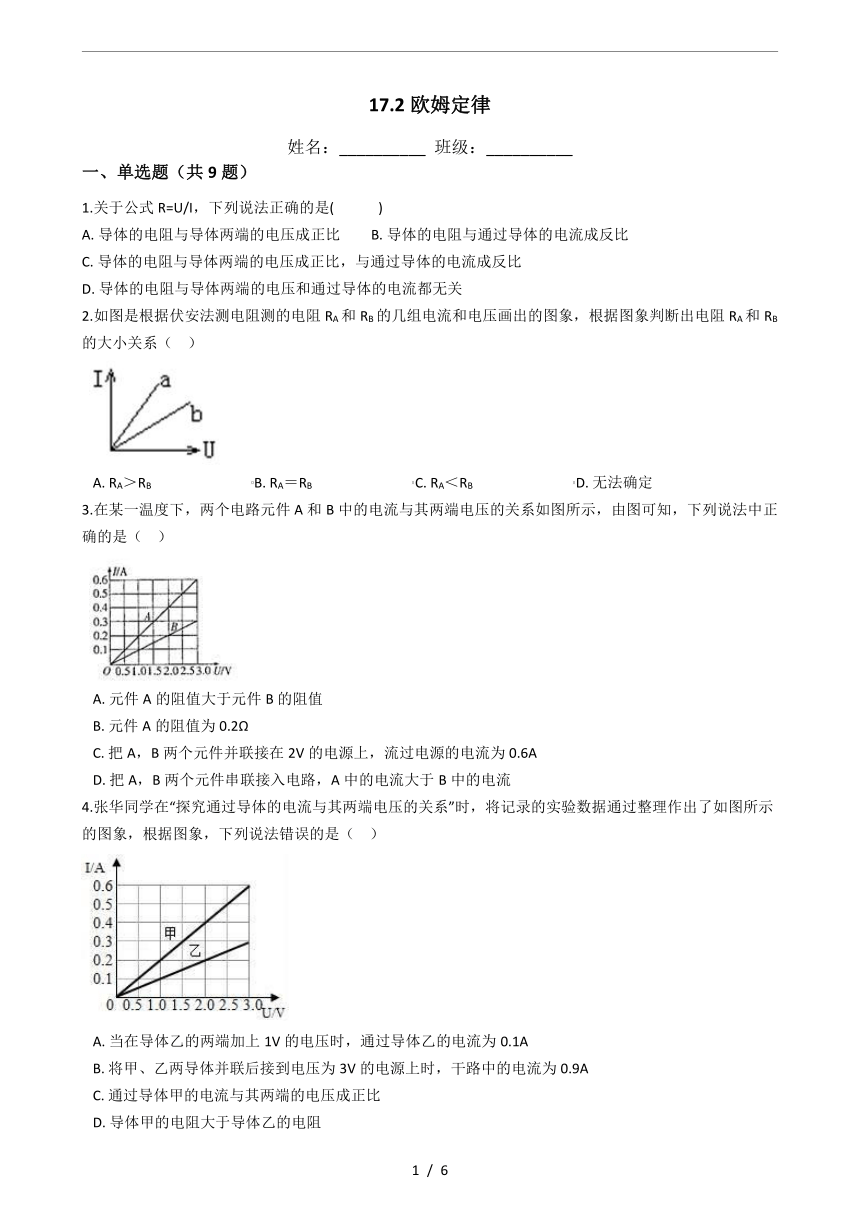

17.2欧姆定律
姓名：__________
班级：__________
一、单选题（共9题）
1.关于公式R=U/I，下列说法正确的是(
?
?
?
?)
A.?导体的电阻与导体两端的电压成正比
B.?导体的电阻与通过导体的电流成反比
C.?导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
D.?导体的电阻与导体两端的电压和通过导体的电流都无关
2.如图是根据伏安法测电阻测的电阻RA和RB的几组电流和电压画出的图象，根据图象判断出电阻RA和RB的大小关系（??
）
A.?RA＞RB?????????????????????????????B.?RA＝RB?????????????????????????????C.?RA＜RB?????????????????????????????D.?无法确定
3.在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示，由图可知，下列说法中正确的是（??
）
A.?元件A的阻值大于元件B的阻值
B.?元件A的阻值为0.2Ω
C.?把A，B两个元件并联接在2V的电源上，流过电源的电流为0.6A
D.?把A，B两个元件串联接入电路，A中的电流大于B中的电流
4.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（??
）
A.?当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
B.?将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9A
C.?通过导体甲的电流与其两端的电压成正比
D.?导体甲的电阻大于导体乙的电阻

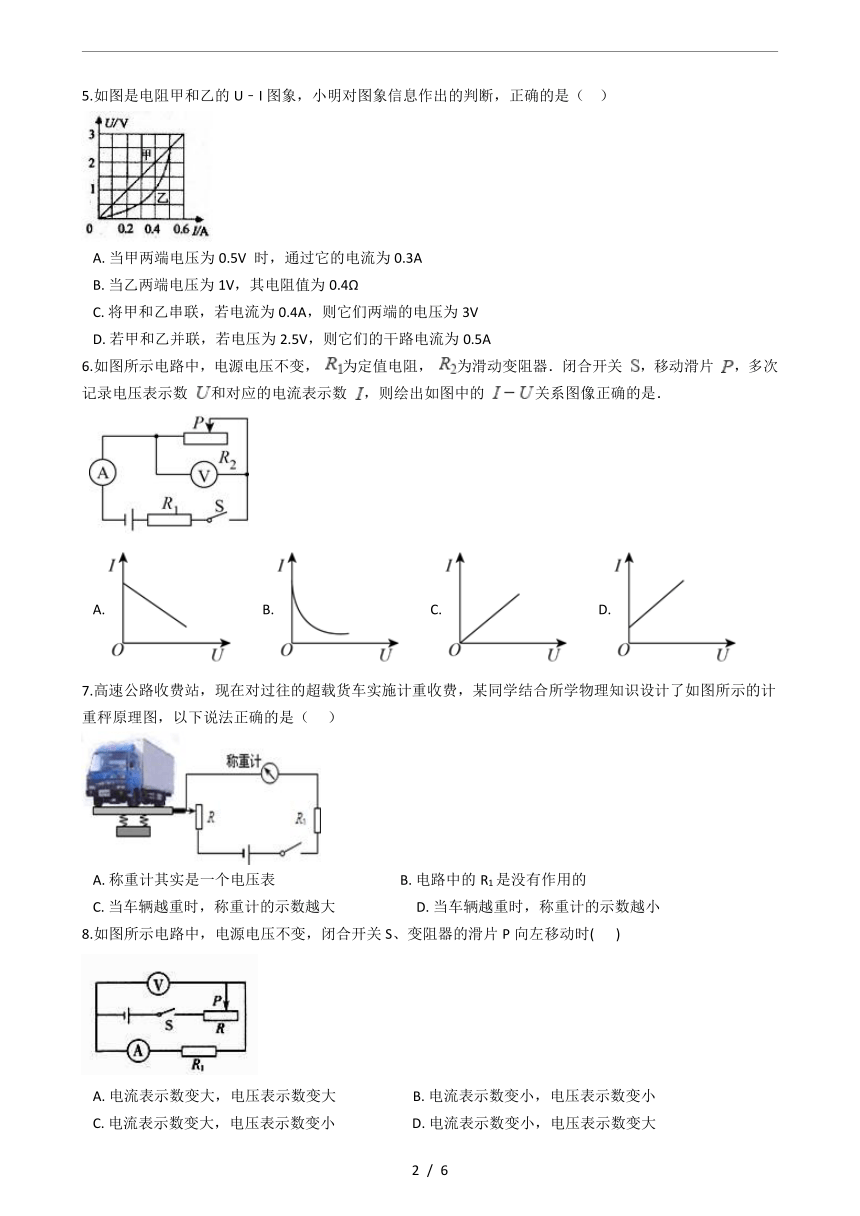

5.如图是电阻甲和乙的U﹣I图象，小明对图象信息作出的判断，正确的是（??
）
A.?当甲两端电压为0.5V
时，通过它的电流为0.3A
B.?当乙两端电压为1V，其电阻值为0.4Ω
C.?将甲和乙串联，若电流为0.4A，则它们两端的电压为3V
D.?若甲和乙并联，若电压为2.5V，则它们的干路电流为0.5A
6.如图所示电路中，电源电压不变，
为定值电阻，
为滑动变阻器．闭合开关
，移动滑片
，多次记录电压表示数
和对应的电流表示数
，则绘出如图中的
关系图像正确的是．
A.??????????B.??????????C.??????????D.?
7.高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（???
）
A.?称重计其实是一个电压表????????????????????????????????????B.?电路中的R1是没有作用的??
C.?当车辆越重时，称重计的示数越大??
???????????????????D.?当车辆越重时，称重计的示数越小
8.如图所示电路中，电源电压不变，闭合开关S、变阻器的滑片P向左移动时(????
)
A.?电流表示数变大，电压表示数变大??????????????????????B.?电流表示数变小，电压表示数变小
C.?电流表示数变大，电压表示数变小??????????????????????D.?电流表示数变小，电压表示数变大?????

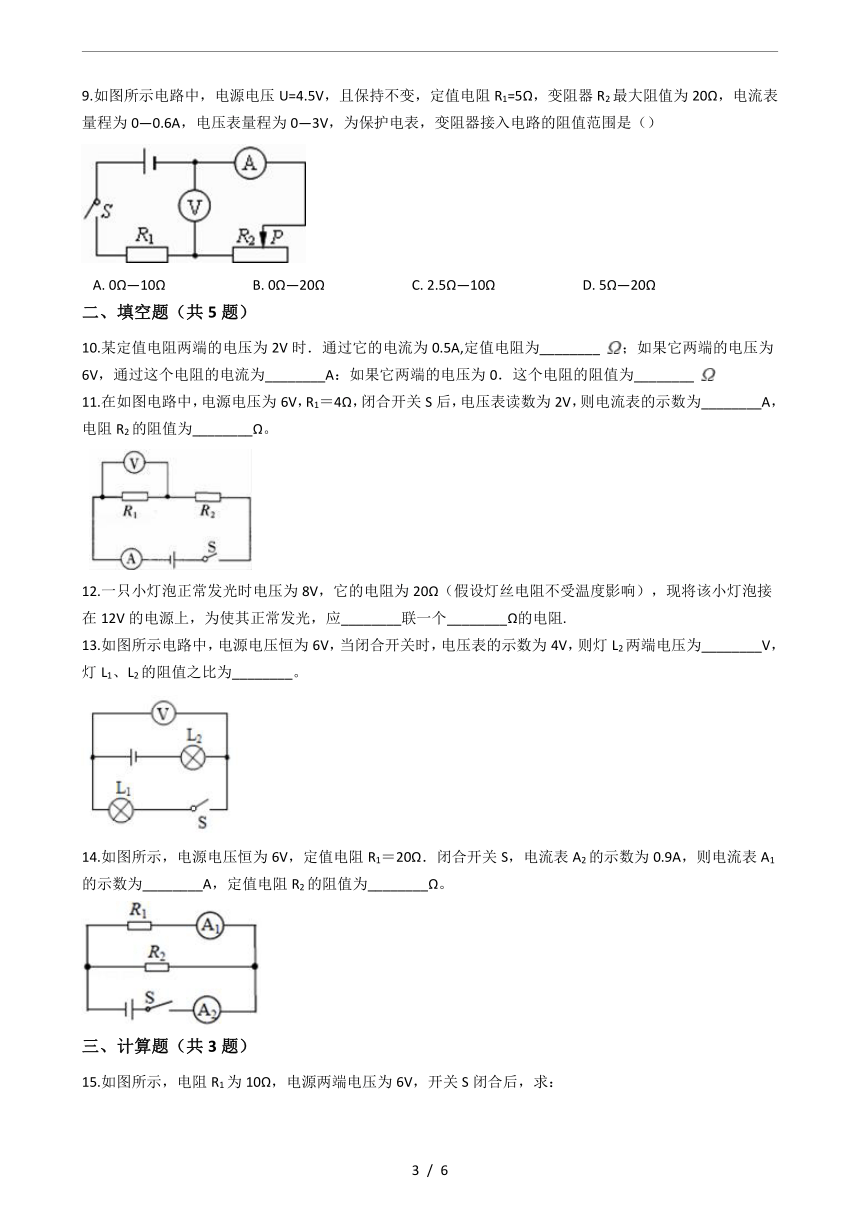

9.如图所示电路中，电源电压U=4.5V，且保持不变，定值电阻R1=5Ω，变阻器R2最大阻值为20Ω，电流表量程为0—0.6A，电压表量程为0—3V，为保护电表，变阻器接入电路的阻值范围是（）
A.?0Ω—10Ω?????????????????????????B.?0Ω—20Ω?????????????????????????C.?2.5Ω—10Ω?????????????????????????D.?5Ω—20Ω
二、填空题（共5题）
10.某定值电阻两端的电压为2V时．通过它的电流为0.5A,定值电阻为________
；如果它两端的电压为6V，通过这个电阻的电流为________A：如果它两端的电压为0．这个电阻的阻值为________
11.在如图电路中，电源电压为6V，R1＝4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为________A，电阻R2的阻值为________Ω。
12.一只小灯泡正常发光时电压为8V，它的电阻为20Ω（假设灯丝电阻不受温度影响），现将该小灯泡接在12V的电源上，为使其正常发光，应________联一个________Ω的电阻.
13.如图所示电路中，电源电压恒为6V，当闭合开关时，电压表的示数为4V，则灯L2两端电压为________V，灯L1、L2的阻值之比为________。
14.如图所示，电源电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为________A，定值电阻R2的阻值为________Ω。
三、计算题（共3题）
15.如图所示，电阻R1为10Ω，电源两端电压为6V，开关S闭合后，求：
（1）当滑动变阻器R接入电路的电阻R2为40Ω时，通过电阻R1的电流I1；
（2）为了使通过电阻R2的电流为0.2A，则滑动变阻器接入电路的电阻阻值为多大？
16.如图所示电路中，电源电压恒为
30V，电阻
R1
为
15Ω，同时闭合
S1、S2
时，电流表的示数为
2.5A，求：
（1）通过
R1
的电流；
（2）电阻
R2
的阻值。
17.如图所示电路图，电源电压保持不变，灯L1的电阻是20Ω，灯L2的电阻是10
Ω，闭合开关S，电流表A1的示数是0.3
A，不考虑温度对灯丝电阻的影响。求：
（1）电源电压；
（2）通过灯L2的电流；
（3）电流表A的示数。
答案
一、单选题
1.D
2.
C
3.
C
4.
D
5.
C
6.A
7.
C
8.
A
9.C
二、填空题
10.
4；1.5；4
11.
0.5；8
12.串；10
13.
2；2:1
14.
0.3；10
三、计算题
15.
（1）解：由电路图可知，滑动变阻器R与定值电阻R1串联。
当滑动变阻器R接入电路的电阻R2为40Ω时，
因串联电路中总电阻等于各分电阻之和，
所以，R总＝R1+R2＝10Ω+40Ω＝50Ω；
电路中的电流：
I＝
＝
＝0.12A，
因串联电路中各处的电流相等，
所以，此时通过电阻R1的电流为0.12A
答：当滑动变阻器R接入电路的电R2为40Ω时，通过电R1的电流I1为0.12A
（2）解：为了使通过电阻R2的电流为0.2A，
则由I＝
可得，此时电路的总电阻：
R总′＝
＝
＝30Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器接入电路的电阻：
R3＝R总′﹣R1＝30Ω﹣10Ω＝20Ω
答：为了使通过电阻R2的电流为0.2A，则滑动变阻器接入电路的电阻阻值为20Ω
16.
（1）解：因并联电路中各支路两端的电压相等，所以，通过R1的电流：I1=
=
=2A；
（2）解：因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流：I2=I?I1=2.5A?2A=0.5A，则定值电阻R2的阻值：R2=
=
=60Ω。
17.（1）因并联电路中各支路两端的电压相等，所以由I=可得，电源电压：U=U2=U1=I1R1=0.3A×20Ω=6V
（2）通过灯L2的电流：I2===0.6A
（3）干路中的电流为：I=I1+I2=0.3A+0.6A=0.9A，即电流表A的示数为0.9A
/
