等高线地形图专项训练

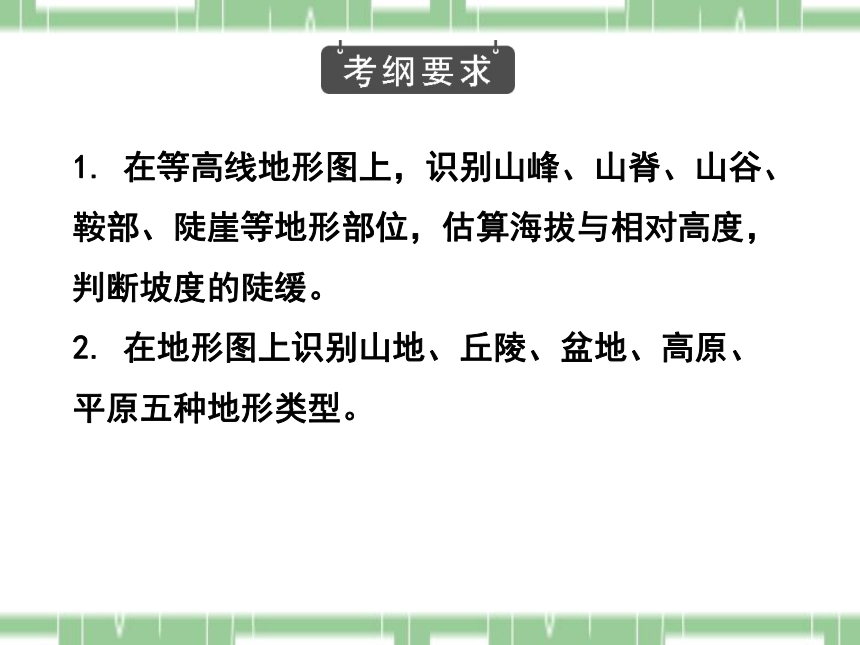

1. 在等高线地形图上，识别山峰、山脊、山谷、鞍部、陡崖等地形部位，估算海拔与相对高度，判断坡度的陡缓。
2. 在地形图上识别山地、丘陵、盆地、高原、平原五种地形类型。
一、地形图的判读

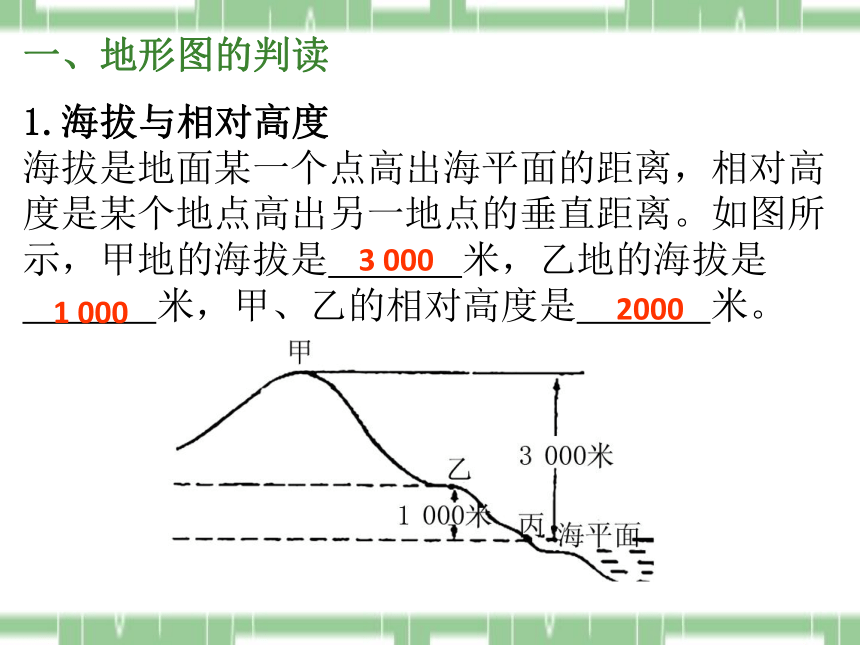

1.海拔与相对高度
海拔是地面某一个点高出海平面的距离，相对高度是某个地点高出另一地点的垂直距离。如图所示，甲地的海拔是 米，乙地的海拔是
米，甲、乙的相对高度是 米。
3 000
1 000
2000
2.等高线地形图
等高线地形图中不同山体部位的名称及等高线特征如下图所示。
结合等高线的特征写出山体不同部位的名称：
A. 、B. 、C. 、
D. 、E. 、F. 。
山谷
山脊
低脊高谷
山峰
陡崖
盆地或洼地
鞍部

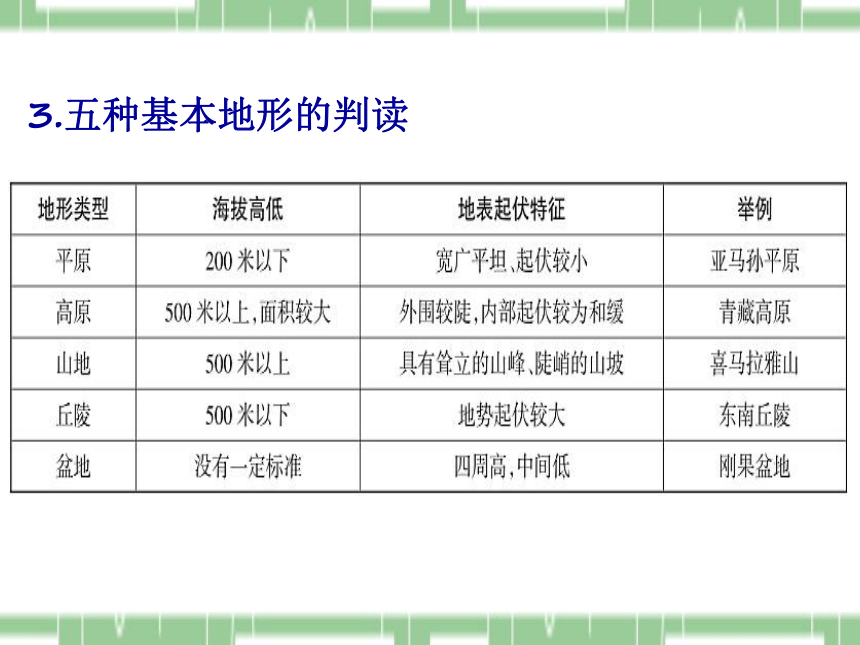

3.五种基本地形的判读
一、几个易混淆的概念

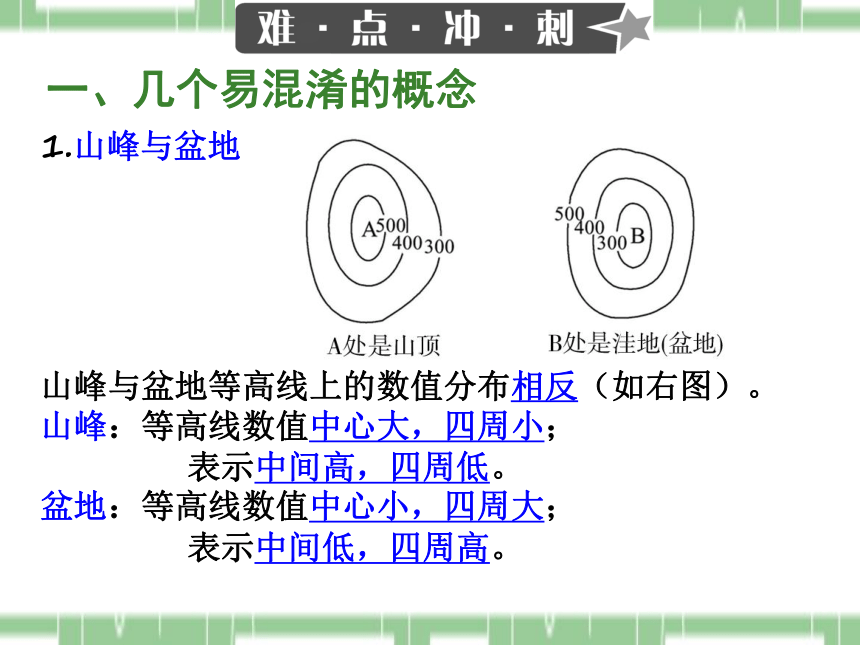

1.山峰与盆地
山峰与盆地等高线上的数值分布相反（如右图）。
山峰：等高线数值中心大，四周小；
表示中间高，四周低。
盆地：等高线数值中心小，四周大；
表示中间低，四周高。
2.山脊与山谷
山脊与山谷等高线的弯曲方向相反（如右图）。
山脊：等高线由高处向低处弯曲（根据等高线上
的数值来判断）。
山谷：等高线由低处向高处弯曲（根据等高线上的数值来判断）。
低脊高谷

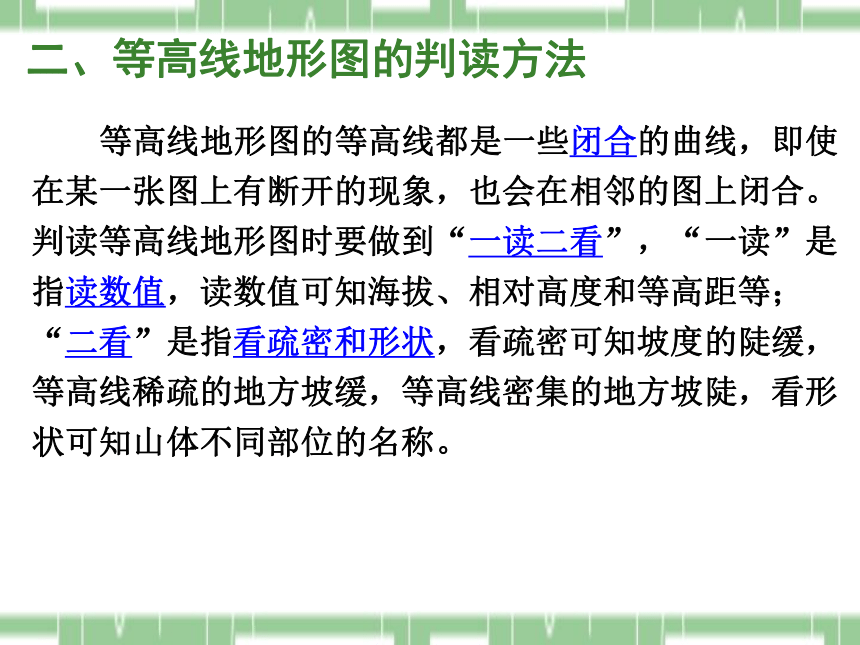

二、等高线地形图的判读方法
等高线地形图的等高线都是一些闭合的曲线，即使在某一张图上有断开的现象，也会在相邻的图上闭合。判读等高线地形图时要做到“一读二看”，“一读”是指读数值，读数值可知海拔、相对高度和等高距等；
“二看”是指看疏密和形状，看疏密可知坡度的陡缓，等高线稀疏的地方坡缓，等高线密集的地方坡陡，看形状可知山体不同部位的名称。

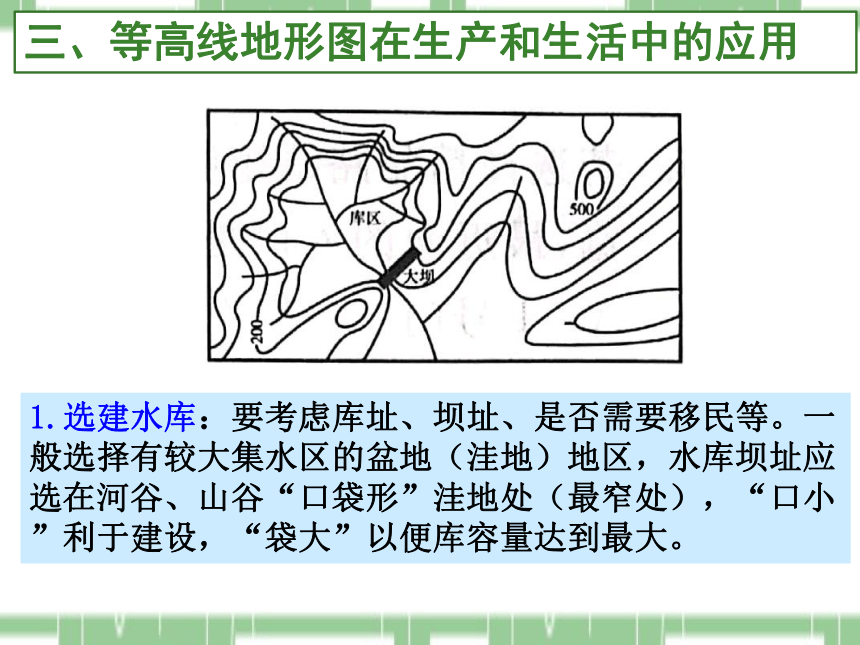

1.选建水库：要考虑库址、坝址、是否需要移民等。一般选择有较大集水区的盆地（洼地）地区，水库坝址应选在河谷、山谷“口袋形”洼地处（最窄处），“口小”利于建设，“袋大”以便库容量达到最大。
三、等高线地形图在生产和生活中的应用
三、等高线地形图在生产和生活中的应用
2.引水路线的选择：不要被距离地稍近或稍远所迷惑，而应当考虑水从高处往低处流这一关键，以确定较合适的引水路线。
3.交通线选择：利用有利地形地势，既要考虑距离长短，又要考虑路线平稳，一般尽量与等高线平行，尽可能少地通过河流，以减少施工难度和投资；避开陡崖、陡坡、沙漠等地段。
三、等高线地形图在生产和生活中的应用
4.工厂厂址选择：除交通、资源、技术等因素外，地形
平坦开阔的地方一般是最佳选择。
从多方面进行分析：对环境有污染的厂矿，要选择在河流下游、常年主导风向的下方、等高线间距较大的地形平坦开阔的地方；科技企业需要建在空气清洁、环境优美的地点。
从经济效益考虑，要尽量接近原料、燃料、水源等资源产地，有便利的交通条件和销售市场。
三、等高线地形图在生产和生活中的应用
5.土地利用类型：根据等高线反映出来的地形类型、地
势起伏、坡度缓急等，再结合气候和
水源条件，因地制宜进行农业生产区
划。一般平原多用作耕地，山坡草地
多发展畜牧业，山地多发展林业，河
湖多发展渔业，建筑用地多选在平原、
交通线附近。
6
7
1．下列对某地等高线地形图的分析中，说法正确的是（ ）
A．要登上 A 点，选择从西面上山比从南面上山要省力一些
B．小溪大体的流向是从东南流向西北
C．B 处非常适合攀岩运动，因为 B 点海拔最高
D．C 点位于 D 点的西北方向
D
C
读等高线地形图，完成2-3题。
C
2
3
4．如图为我国某区域等高线地形图，根据图中的信息判断，下列叙述正确的是（ ）
A.该区域地形类型为盆地
B.此图等高距为 100 米
C.①地和②地的相对高度为 100 米
D.②地位于④地的东北方向
D
读我国南方某地等高线地形图，完成5～6题。
5.④处的地形部位是（ ）
A.山谷 B.山脊
C.山顶 D.鞍部
6.下列说法正确的是（ ）
A.周庄在李庄的西南方向
B.小河在②处比①处流速快
C.甲处坡度大，宜植树造林
D.乙处适宜种植的粮食作物是小麦
D
C
读“某地等高线略图”，完成第7～8题。
7.图中河流的大致流向是（ ）
A.由东向西流动
B.由西向东流动
C.由东南向西北流动
D.由西南向东北流动
8.甲地的地形最有可能是（ ）
A.平原 B.盆地
C.丘陵 D.山地
A
C
读某地区的等高线地形图，完成9～10题。
9.A处与D处的相对高度是（ ）
A.100米 B.300米
C.500米 D.700米
10.若B处气温为10℃，
则C地气温为（ ）
A.11.2℃ B.8.2℃
C.9℃ D.10℃
C
A
11．读某地等高线示意图（单位：米），回答下列问题。
（1）图中山峰 B 位于乙村的 方向；C 地与山峰 A 的相对高度是 米；量得甲、乙两村的图上距离约为 2 厘米，则两村间的实地直线距离是 千米。
（2）D、E 两处的地形部位名称分别是 、 。
（3）FG 与 HI 两河段中，水流较为湍急的是 河段。
东南
332
1
陡崖
山脊
HI
12．读图“我国南方某区域等高线地形图”，回答问题。
（4）上图中主干河流①处的流向是 ，计划将小河水引到③处，①→③和②→④线路中最合适的是 。
（5）上图中量得①③两地的直线距离为 3cm，则两地的实际直线距离为 千米。
（6）周末准备到该地进行越野活动，需要设计行动方案，应选择什么地图 。
A．交通图 B．等高线地形图 C．导游图 D．政区地图
（1）A 点所处的地形部位名称
是 。
（2）C、D 两虚线处可能发育成小河流的是 ，因为此处为 （填“山脊”或“山谷”）。
（3）D、E、F 三地最有可能形成瀑布的是 ，最有可能形成较大村镇的是 。
山峰
C
山谷
F
E
自西向东
①→③
60
B
13．读“我国东部季风区某山区等高线地形图”，完成下列各题。
（1）地形部位名称：① 。
（2）图中甲村位于乙村的 方向，A、B 两点的相对高度是 米。
（3）为解决山区的农业灌溉问题，现计划在 C 处修建大坝，工程完工后，将会被淹没的村庄是 （甲村或乙村）
（4）度假村丙与丁的图上距离为 2 厘米，则实地距离为 千米。
（5 ）图中乙村计划从河流中引水，③、④两条引水路线中哪一条更合理？ ，并说出理由： 。
山脊
西北
350
甲村
2
③
因为③处地势高，从高处向低处引水，水能自流。
14.某地理兴趣小组到下图所示地区进行考察，据图回答下列问题。
（1）G 点的海拔高度是 米，图中最高处的海拔在 米以上。
（2 ）兴趣小组发现本地有层层梯田，可能出现在 ①或②中的 处（均填代号），原因是 。
200
400
②
②处等高线稀疏，坡度缓，适合建梯田
（3）兴趣小组发现该地有一绝好的攀岩地点，位于图中的 处。
（4） D 处的山体部位是 ， E 处为 ， F 处为 。
（5）图中所画的 A、F 两处河流中，有一处错误，应该是 ，
原因是 。
C
山峰
鞍部
山谷
A
A 处是山脊，不可能形成河流
15.某中学地理夏令营在如图区域开展了一次活动。读图，完成下列要求。
（1）辅导员介绍当地地形：图示区域地形类型是　　　（选填：平原、丘陵、高原）；张庄位于山脊，王庄位于 。
（2）住宿地选择:不选择受地形阻挡，看不到水库景区的村庄 ；不选择暴雨来临时，可能受山洪影响的村庄　　　。
（3）开展体育运动：在A，B，C，D四地中的 　地，进行照片所示运动项目；在甲、乙两地之间竞速划船，最短要划　　　　米。
（4）考察引水线路:B，C两条引水线路中，能自流灌溉的是　 线路
丘陵
鞍部
李庄
刘庄
D
500
B
【点拨】本题组主要考查山体部位的判读。（1）从图中可以看出，等高距为20米，所以图中最高处海拔不超过440米，是丘陵；王庄位于两个相邻山峰之间，是鞍部。（2）这是个视线问题，可以看出李庄和水库之间隔了一座山，两不相望；容易出现山洪的是山谷地区，只有刘庄位于山谷。（3）高空跳水是在陡崖处进行的，D处为陡崖，又靠近水库，符合条件；甲乙之间的图上距离大约为1cm，所以实地距离应为500米。（4）C路线是往高处，逆流。
16．
山脊
A
13.6℃
自西北流向东南
6
苹果
②
17．
a
山脊
自西北流向东南
3
等高线稀疏，坡度较缓，可以节省体力
东南
C
