北师大版九年级物理第10章第4节热机课件(共29张PPT)

(共29张PPT)

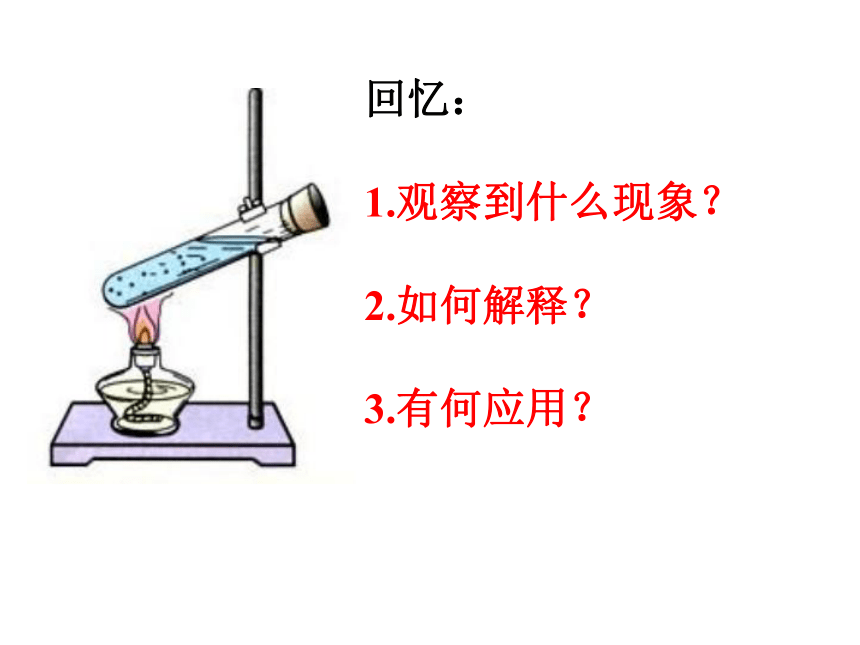

回忆：
1.观察到什么现象？
2.如何解释？
3.有何应用？

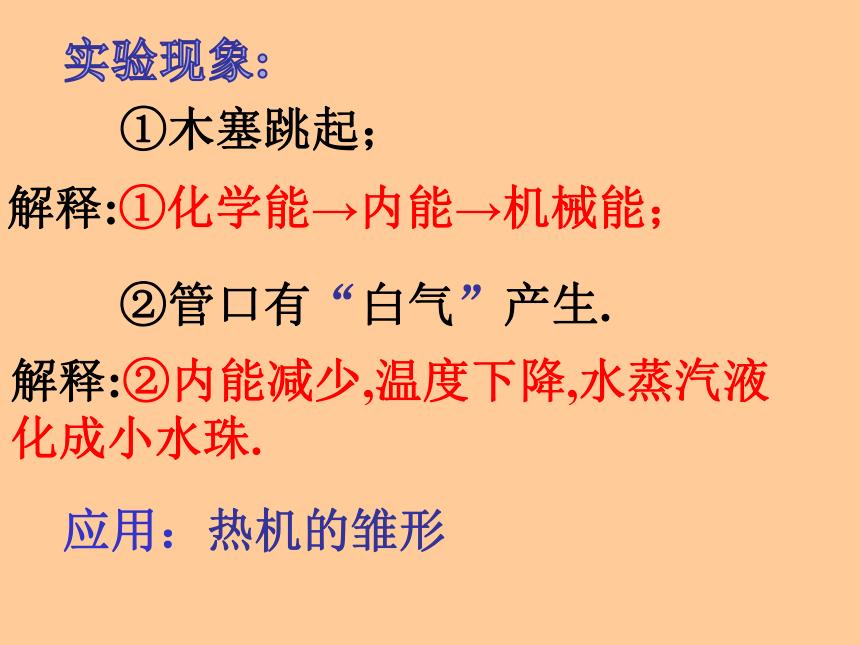

①木塞跳起；
应用：热机的雏形
解释:②内能减少,温度下降,水蒸汽液化成小水珠.
②管口有“白气”产生.
解释:①化学能→内能→机械能；

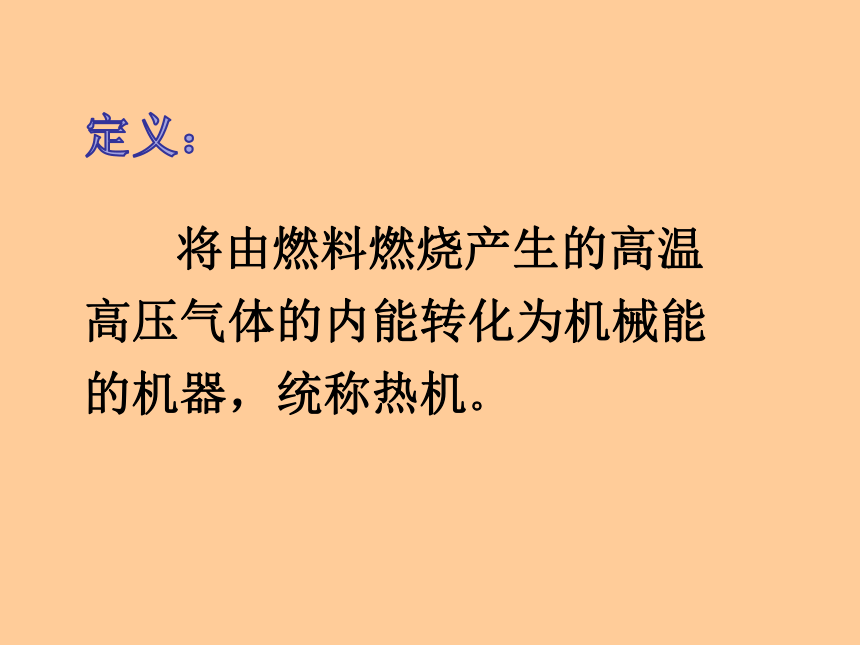

将由燃料燃烧产生的高温高压气体的内能转化为机械能的机器，统称热机。
汽油机
柴油机

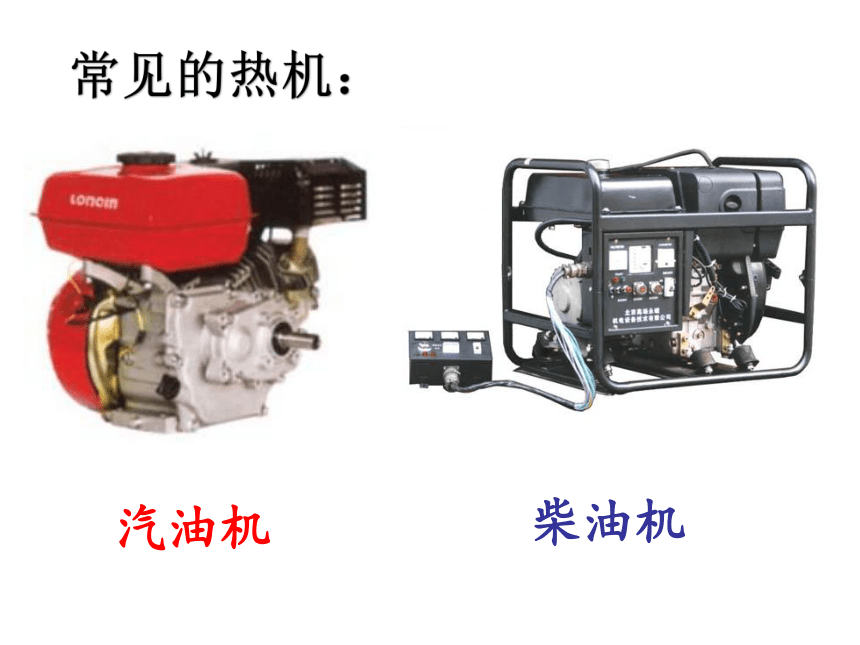

常见的热机：

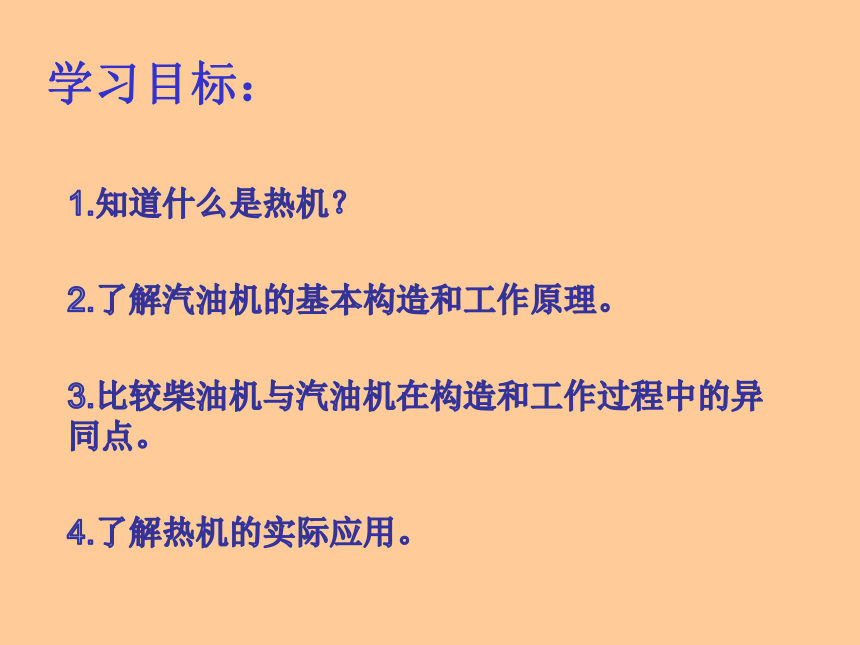

学习目标：

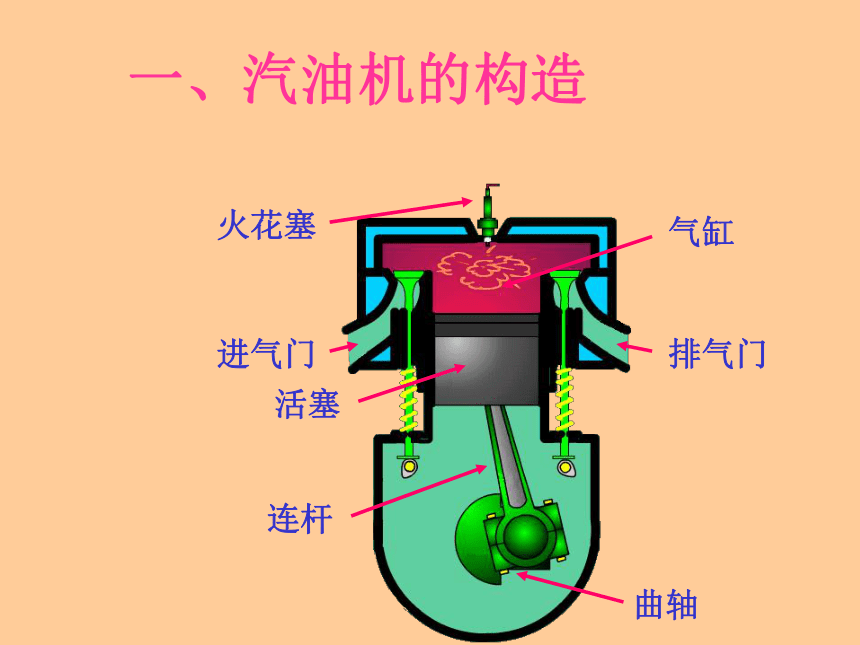

一、汽油机的构造
火花塞
气缸
进气门
活塞
连杆
排气门
曲轴
吸气
压缩
做功
排气
热机的
冲程和工作循环

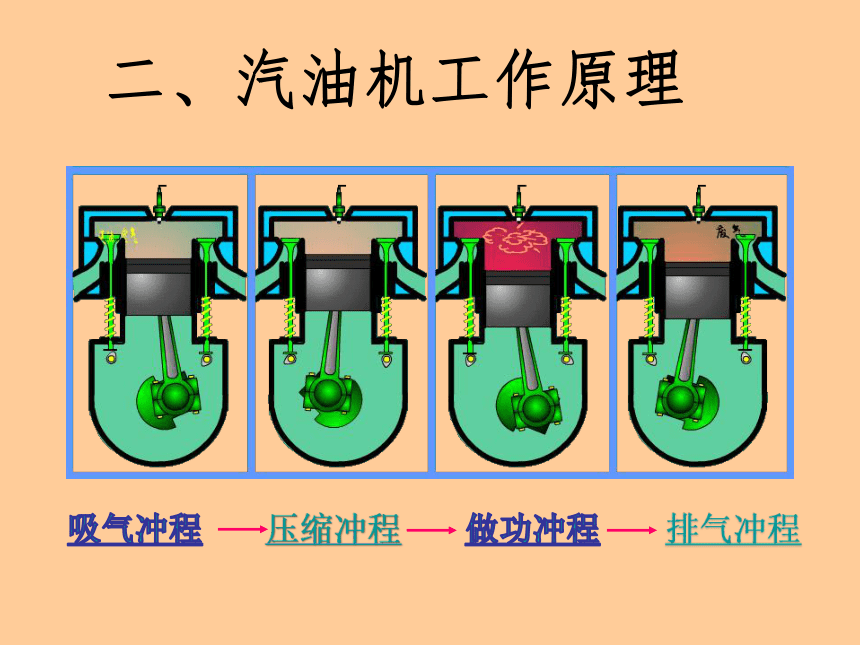

二、汽油机工作原理
1.吸气冲程
2.压缩冲程
机械能→内能
3.做功冲程
内能→机械能
4.排气冲程
一个工作循环：
活塞：往复
次；
曲轴：转动
周；
完成：
个冲程；
对外做功：
次；
辅助冲程：靠飞轮
来完成。
三、柴油机的构造
喷油嘴
进气门
活塞
连杆
排气门
气缸
曲轴
四、油机工作原理
吸气冲程
压缩冲程
做功冲程
排气冲程
1.吸气冲程
进气门打开，排气门关闭。活塞下行，将空气吸进气缸。
2.压缩冲程
进气门和排气门都关闭，活塞上行，空气被压缩，压强增大，温度升高。
3.做功冲程
进气门和排气门都关闭，活塞上行。在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气被点燃，产生高温高压的燃气，推动活塞下行，并通过连杆带动曲轴转动。
内能→机械能
4.排气冲程
进气门关闭，排气门打开，活塞上行，把废气排出气缸。
想想议议？
汽油机和柴油机有哪些相同点，有哪些不同点？
1．基本构造和主要部件的作用相似。
2
．每个工件循环都经历四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。
3
．四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。
4
．一个工作循环中，活塞往复两次，飞轮转动两周，做功一次。
相同点
汽油机
柴油机
构造
燃料
吸入气体
点火方式
效率
应用
蒸汽机
内燃机（汽、柴油机）
汽轮机
喷气式发动机
火箭等
汽油机的效率：20~30%
柴油机的效率：30~45%
你认为它们的效率与你想象的高低有没有差距？对此你有什么要说的？
发表你的高见：
