透镜
人教版
八年级物理（上）
第五章
光现象
第1节
透镜
创设情境
创设情境
创设情境
透镜的分类
凸透镜（远视镜）

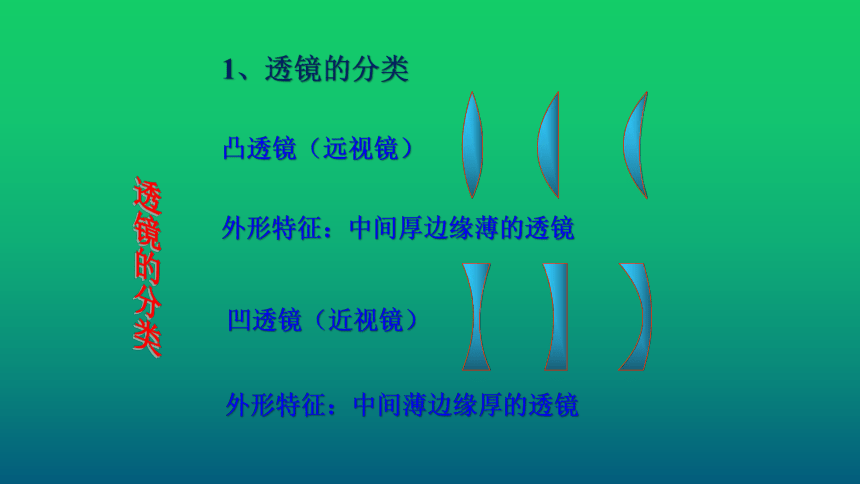

1、透镜的分类
外形特征：中间厚边缘薄的透镜
外形特征：中间薄边缘厚的透镜
凹透镜（近视镜）
透镜的两个表面至少一个是球面的一部分
透镜的分类

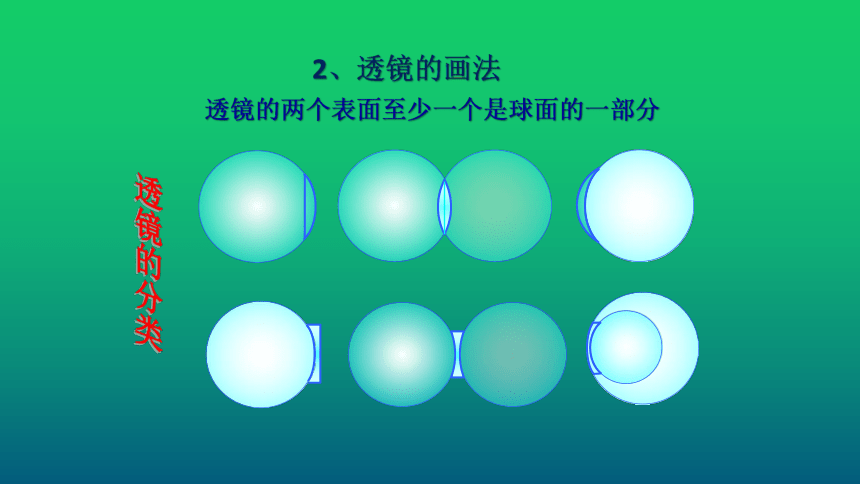

2、透镜的画法
透镜光心和主轴
（1）主光轴：通过两个球面球心的直线。
（2）光心：光心是凸透镜的中心,
主光轴上
的一点，通过这点的光线穿过透镜时不改变传播方向。

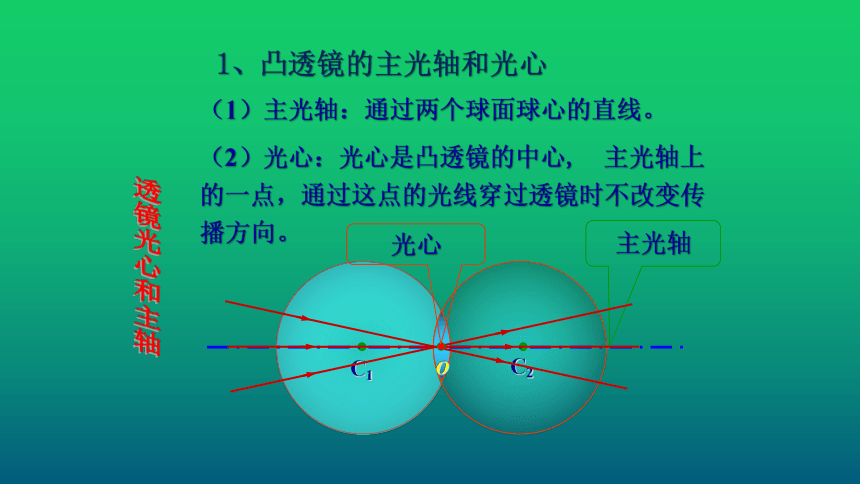

1、凸透镜的主光轴和光心
主光轴
C2
C1
O
光心
2、凹透镜的主光轴和光心
C2
C1
O
主光轴
光心
（1）主光轴：通过两个球面球心的直线
（2）光心：光心是凹透镜的中心,
主光轴上的一点，通过这点的光线穿过透镜时不改变传播方向。
透镜光心和主轴
O
F
F
2、凸透镜的焦点
凸透镜有几个焦点？
在主光轴上会聚成的这一点是什么？
凸透镜对光的作用
（1）平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这个点叫做凸透镜的焦点（F）。
（2）凸透镜有2个实焦点。
O
F
F
f
f
2、两边的焦距相等。
1、焦点到凸透镜光心的距离叫做焦距(
f
)。
3、凸透镜的焦距
凸透镜对光的作用
太阳本身就是一个巨大的光源，当太阳光射到地面时，我们就可以把它看做平行光。那么同学们能不能想办法利用太阳光粗测凸透镜的焦距呢？
2、凹透镜的焦点
F
F
O
凹透镜有焦点吗？
凹透镜有几个虚焦点？
凹透镜对光的作用
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
凹透镜有2个虚焦点，且两个焦距相等
F
F
1、
通过光心的光线
传播方向不改变。
2、平行于主光轴的光线
经凸透镜折射后通过焦点。
3、经过凸透镜焦点的光线
折射后平行于主光轴射出。
三条特殊光线
凸透镜
三条特殊光线
F
F
1、
通过光心的光线
传播方向不改变。
2、平行于主光轴的光线经凹透镜折射后发散，发散光线的反向延长线通过虚焦点
3、对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出
。
三条特殊光线
凹透镜
三条特殊光线
课堂小结
摸一摸
看一看
照一照
通过透镜看近处的物体，能成放大的像，凸透镜；能成缩小的像，凹透镜
中央厚，边缘薄，凸透镜
将透镜正对太阳光,
有会聚作用的,
凸透镜；有发散作用的，凹透镜
二、辨别凸透镜和凹透镜
中央薄，边缘厚，凹透镜
一、透镜的分类：
凸透镜和凹透镜
课堂小结
三、关于透镜的几个概念
1、主光轴
通过两个球面球心的直线叫做透镜的主光轴
2、光心(O)
主光轴上特殊的点，通过它的光线传播方向不改变，这个点叫做透镜的光心。
3、焦点(
F)
平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这个点叫焦点。
4、焦距(
f
)
焦点到光心的距离叫焦距。
课堂小结
四、透镜对光线的作用
1、凸透镜对光起会聚作用
2、凹透镜对光起发散作用
五、三条特殊的光线
1、通过光心的光线
2、通过焦点的光线
3、平行主光轴的光线的光线
1、凸透镜对光线有
作用，凹透镜对光线有
作用
课堂练习
会聚
发散
3、透镜是利用光的　　　规律制成的,
透镜有两类：一类是中间比边缘厚的透镜叫做　　　；
另一类是中间比边缘薄的透镜叫　　　　。
凸透镜
折射
凹透镜
2、为了防止森林火灾,
在森林里不允许随地丢弃透明的饮料瓶，这是由于水进入饮料瓶后对光的作用相当于一个
镜，它对太阳光有____作用，可能会导致森林火灾。
凸透
会聚
F
F
F
F
4、在下列虚线处填上适当的透镜
课堂练习
5、要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（
　
）
A．凸透镜前任意位置
B．凸透镜的焦点上
C．凹透镜前任意位置
D．凹透镜的焦点上
Ｂ
Ｆ
Ｆ
6、完成下列光路图
Ｆ
Ｆ
Ｆ
Ｆ
课堂练习
