人教版九年级物理 第十九章 生活用电 19.3安全用电 课件(共36张PPT)

(共36张PPT)
第十九章
生活用电
19.3
安全用电

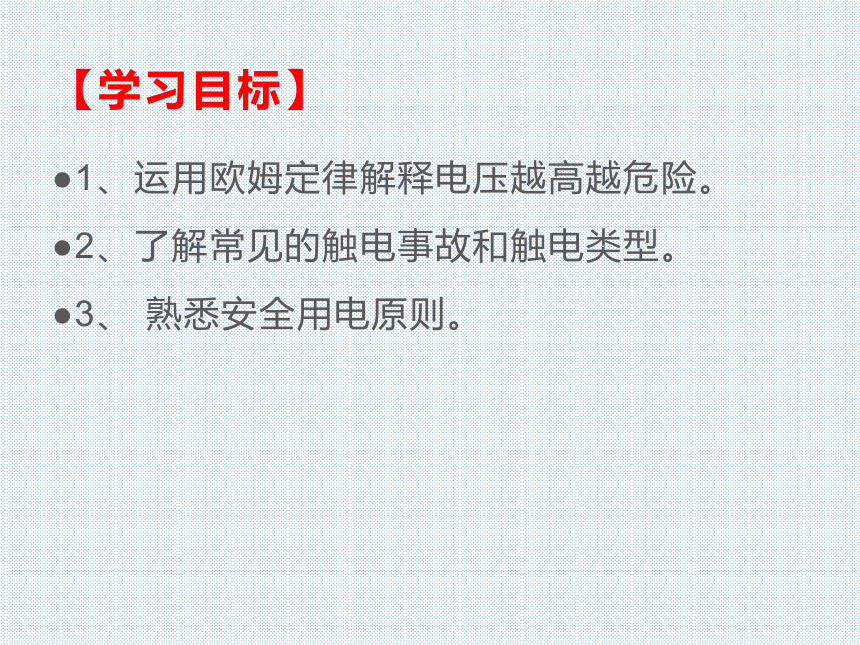

【学习目标】
1、运用欧姆定律解释电压越高越危险。
2、了解常见的触电事故和触电类型。
3、
熟悉安全用电原则。
【课前预习】
1．关于家庭电路及安全用电，下列说法正确的是（
）
A．低于220V的电压对人体都是安全的
B．家庭电路中，控制各个灯具的开关都应安装在相线（火线）上
C．只有当人体接触带电体时才可能发生触电事故D．教室里一个开关可以同时控制三只日光灯，这三只日光灯一定是串联
2．假期去郊外游玩时，经常会看到远处有许多小鸟停在电线上．对于小鸟栖息在高压线上而不会触电，以下解释中合理的是
A．小鸟是绝缘体
B．小鸟的抗电压能力强
C．小鸟站在电线上，两脚间的电压很小
D．小鸟的电阻很大，即使电压很高，通过身体的电流也很小

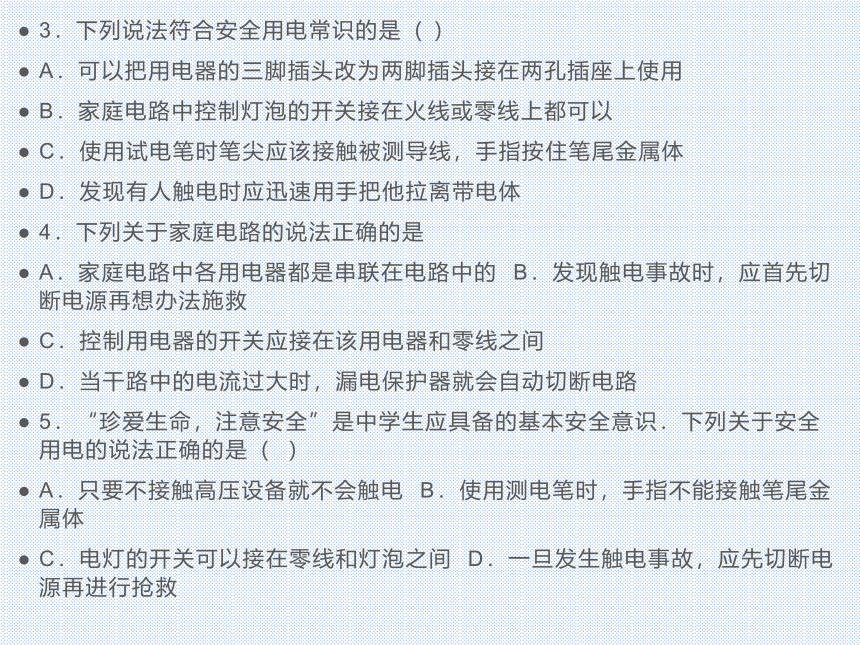

3．下列说法符合安全用电常识的是（
）
A．可以把用电器的三脚插头改为两脚插头接在两孔插座上使用
B．家庭电路中控制灯泡的开关接在火线或零线上都可以
C．使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体
D．发现有人触电时应迅速用手把他拉离带电体
4．下列关于家庭电路的说法正确的是
A．家庭电路中各用电器都是串联在电路中的
B．发现触电事故时，应首先切断电源再想办法施救
C．控制用电器的开关应接在该用电器和零线之间
D．当干路中的电流过大时，漏电保护器就会自动切断电路
5．“珍爱生命，注意安全”是中学生应具备的基本安全意识．下列关于安全用电的说法正确的是（
）
A．只要不接触高压设备就不会触电
B．使用测电笔时，手指不能接触笔尾金属体
C．电灯的开关可以接在零线和灯泡之间
D．一旦发生触电事故，应先切断电源再进行抢救

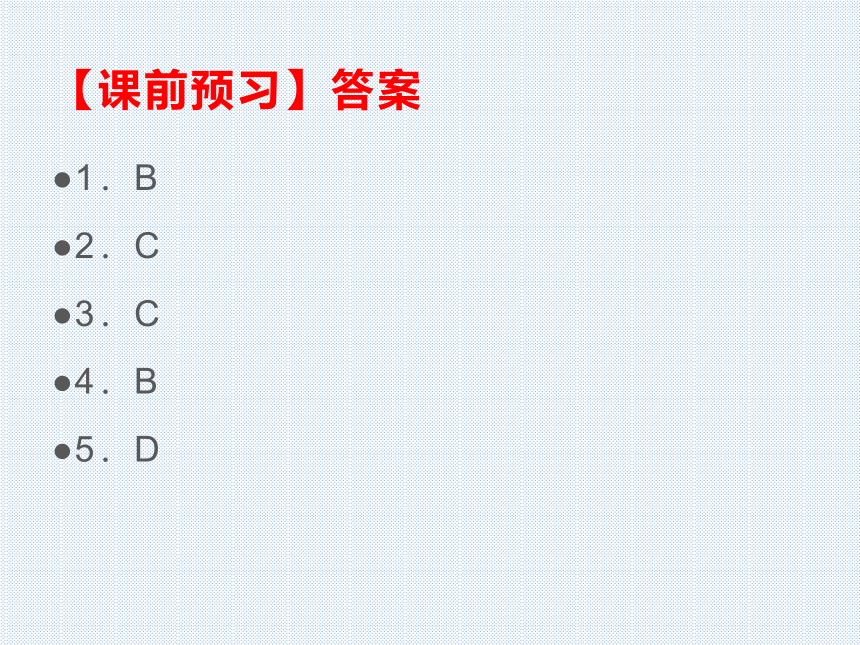

【课前预习】答案
1．B
2．C
3．C
4．B
5．D
电给人类生活带来了极大的方便
【学习探究】

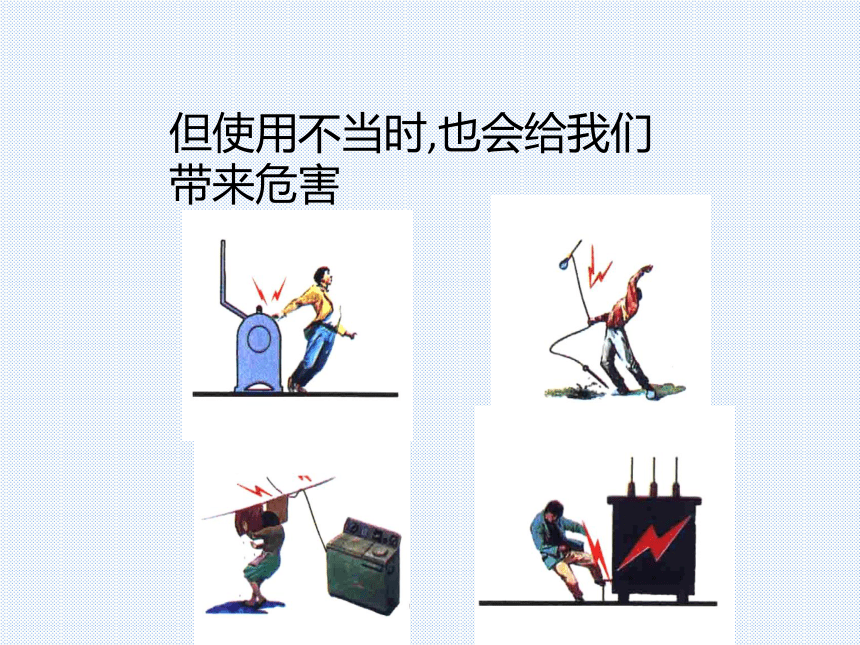

但使用不当时,也会给我们带来危害
一、什么是触电？
是否人体一接触到电就称为触电呢？
？？
通过人体电流强度
产生的影响
几十~几百微安
略有发麻,对人体有利(电疗)
1毫安左右
有麻痛的感觉
小于10毫安
能摆脱电源，不致造成事故
大于30毫安
感觉麻痹或剧痛呼吸困难有生命危险
达到100毫安
很短时间就能使呼吸窒息，心跳停止

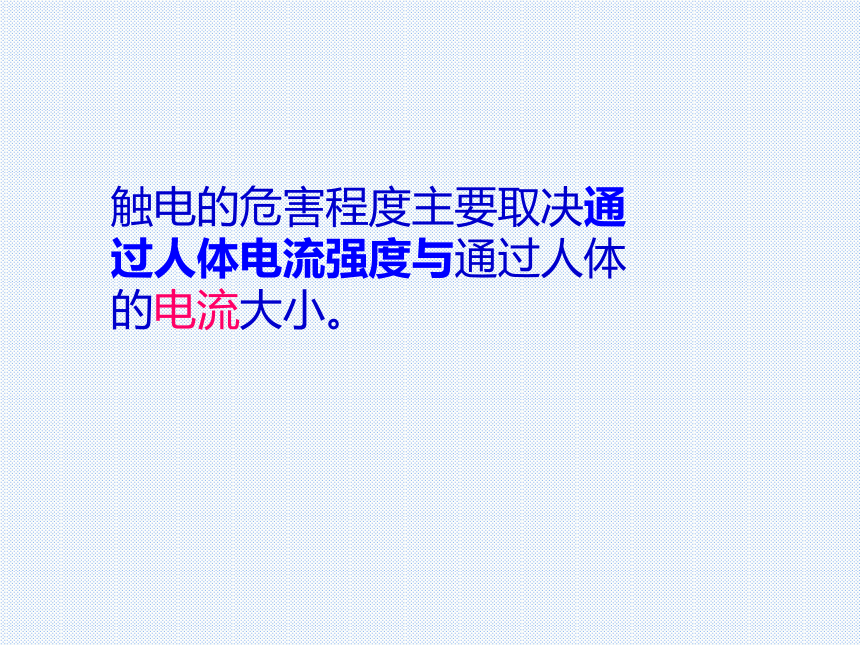

触电的危害程度主要取决通过人体电流强度与通过人体的电流大小。
人体是导体，人体触及带电体时，就有电流通过人体
一、什么是触电？
通过人体的电流达到一定值时对人体的伤害事故叫触电。
电流对人体的危害程度与哪些因素有关？
电流大小、通电时间长短、电流通过人体的部位，等等。
U
=
I
R
人体的电阻是不同的

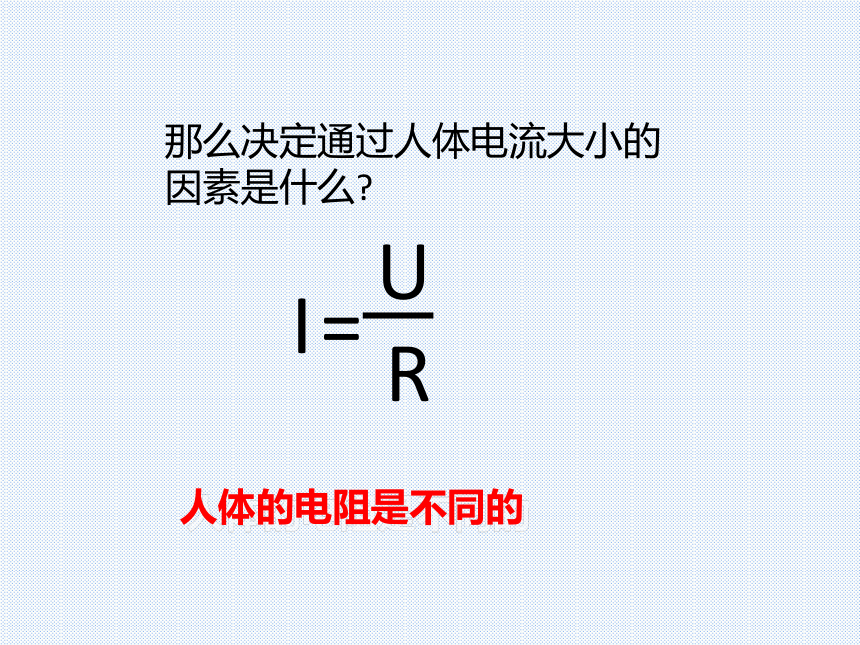

那么决定通过人体电流大小的因素是什么?
通过人体电流大小，取决于加在人体两端电压和人体本身电阻。
算一算：
一般来说，人体电阻1000欧以上
，以1200欧来计算，电流大于30毫安
有生命危险，则人体的安全电压应该
是多少？
二、有电压加在人体两端就一定会触电死亡吗？安全电压值是多少？在此情况下绝对安全吗？
一般情况下，36伏以下的电压
才是安全的。
家庭电路的电压是不是安全的呢？
三、家庭电路中的触电事故是怎样发生的？
火线
零线
单线触电
双线触电
单线触电：
双线触电：
站在地上的人触到火线，则电流由火线进入人体到地，经地线形成回路，造成触电事故。
站在绝缘体上的人若同时触到两根电线时，电流将由火线进入人体到另一根线（零线）而形成回路，造成触电事故。
火线
零线
单线触电
双线触电
低压触电
一般家庭电路中的触电事故都是
直接或间接与火线接触而造成的。
四、触电的急救措施
该怎么办呢？
火灾时要首先切断电源，再泼水。
这种方法行吗
？
火线
拉电闸、人工呼吸、救护车
低压触电的形式及处理方法：
火线
零线
火线
零线
（1）单线
触电
（2）双线
触电
想救我，
快去断开电源！
高压危险
你知道这是什么标志吗？
五、高压触电的两种形式
高压电弧触电
高压带电体不但不能接触，而且不能靠近．高压触电有两种：
（1）电弧触电：人与高压带电体距离到一定值时，高压带电体与人体之间会发生放电现象，导致触电．
(2）跨步电压触电：高压电线落在地面上时，在距高压线不同距离的点之间存在电压．人的两脚间存在足够大的电压时，就会发生跨步电压触电
闪电
（3）高
压
电弧触电
雷雨天气不要呆在树下，快回家或闪电时马上蹲下。
（4）跨步
电压触电
为保小命，赶
快做“蛙跳”或“单脚跳”。
高压触电的形式及处理方法：
六、家庭电路安全用电的常识
日常用电时，应特别警惕的是本来不该带电的物体带了电，本来是绝缘的物体的却不绝缘了。所以应该注意：
(1)防止灯座、插头、电线等绝缘部分损坏；
(2)保持绝缘部分干燥；
(3)避免电线跟其它金属物接触；
(4)定期检查及时维修线路及用电设备。
七、家庭电路及其它电路安全用电常识
时应切断电源
擦灯泡和灯具
要在上面晾衣服
架空线是裸线不
壳要接地线
家用电器外
架空线远一些
电视天线应离
1
2
3
4
八、安全用电原则：
不接触低压带电体
不靠近高压带电体
（低压勿摸，高压勿近）
雷电触电
什么是雷电?
在雷雨天气，云团上常带有大量电荷，云团与云团之间，或云团与大地之间可发生强烈的放电现象，发光、发声、就是闪电和雷．云层之间、云层和大地之间的电压可达几百万伏至几亿伏，放电时电流可达几万安至十几万安。
??????????????????????????????????????
雷电是大气中一种剧烈的放电现象放电时电流可达几万安甚至十几万安，产生很强的光和声。强大的电流如果通过人体，会导致人立即死亡，如果通过树木、建筑物等，会使它们受到严重的破坏。所以高大的建筑物等要装有避雷装置，确保安全。
注意防雷
雷电的路径往往经过地面突起的部分，像树木、高大建筑物、室外天线等。所以我们避雨不要躲在高大建筑物下.
较高的室外天线、建筑物等要装设避雷装置，叫做避雷针。
　　
建筑物上的避雷针
高压输电铁塔上面有两条防雷的导线
课堂小结
触电
通常
安全
电压
安全
用电
原则
发生触电
两种情况
低压
触电
高压
触电
单线触电
双线触电
高压电弧触电
跨步电压触电
【课后练习】
1．下面是小明整理的部分电学笔记，其中叙述正确的是（
）
A．丝绸与玻璃棒摩擦过程中，丝绸失去了电子
B．由欧姆定律可知，导体电阻的大小与其两端电压成正比，与通过它的电流成反比
C．磁感线总是从磁体北极出发回到磁体南极
D．安装家庭电路时，开关应与所控制的用电器串联，且接在火线上
2．关于安全用电，下列说法不正确的是（
）
A．不能在高压线附近放风筝
B．发现有人触电，应迅速采用正确的方法使被触电的人脱离电源
C．使用测电笔辨别火线时，手不能接触笔尾金属体
D．使用有金属外壳的家用电器，其外壳必须接地
3．下列做法中符合安全用电要求的是（
）
A．用电器电线绝缘皮破损了仍继续使用
B．在未断开电源的情况下更换灯泡
C．在家庭电路中安装空气开关或保险丝
D．在高压线附近放风筝
4．下列做法不符合安全用电原则的是（　　）
A．可用铜丝代替熔丝
B．电冰箱的金属外壳应该接地线
C．控制电灯的开关必须接在火线上
D．使用测电笔时，手要接触笔尾金属电极
5．下列说法中正确的是
A．把丝绸摩擦过的玻璃棒所带的电荷规定为正电荷
B．家庭电路中，同时使用的用电器越多，电路中的总电流越小
C．家庭电路中可以只安装漏电保护器而不安装保险丝
D．通电导线中的电流方向与该导线中自由电子定向移动的方向相同
6．关于家庭电路与安全用电，下列说法正确的是（
）
A．熔丝是由熔点较高的材料制成的
B．正常情况下火线与大地间的电压为零
C．用电器的开关必安装在火线上
D．电路连接处接触不良不可能引起火灾
7．下列做法中符合安全用电要求的是（
）
A．家庭电路中的保险丝可用铜丝替代
B．在一个插线板上插接多个大功率用电器
C．家用电冰箱的金属外壳可以不用接地线
D．发现有人触电时，应先切断电源再施救
8．下列不符合安全用电要求的是
A．用湿手拔热水器的插头
B．发生触电事故时，应立即切断电源
C．冰箱的金属外壳要接地
D．使用测电笔时，手要接触笔尾金属体
9．我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障．如果使用不当也会给我们带来危害，下列做法符合安全用电要求的是（　　）
A．手机充电器永久的插在插座上
B．断开电源后，再更换灯泡
C．使用测电笔时，手直接接触它的笔尖
D．家庭电路保险丝断了，用铜丝代替保险丝
10．下列说法中，正确的是　　
A．用丝绸摩擦过的玻璃棒带正电
B．制作保险丝的材料熔点高、电阻大
C．超导体是很好的输电线和发热材料
D．电能表是测量用电器消耗电功率的仪表
11．在家庭电路中不能用湿手触摸开关，因为在潮湿的情况下，人体的电阻会变小，在电压一定的情况下，通过人体的电流会
（填“变大”“变小”或“不变”）。这样就会很容易触电，对人体造成伤害。
12．夏季雷雨天气较多，为避免遭受雷击，一定要在高大建筑上安装_____，潮湿的雨季，对人体的安全电压将_____.
13．家庭电路中电流过大的原因可能有_________________、___________________，为了防止家庭电路中电流过大损坏电线，在家庭电路中安装了__________________．
14．现在已经进入用电高峰期，家里的空调有时不能正常启动，电风扇转速变慢．请你用所学的物理知识分析造成这种情况出现的主要原因是电路中的用电器增多后，电路中的电流变________，导线上分的电压变________，用电器的实际功率________（选填“大于”、“小于”或“等于”）额定功率。
15．保险丝是用电阻率______、熔点________的铅锑合金制成的，其作用是在电路中电流________时自动熔断切断电路
【课后练习】答案
1．D
2．C
3．C
4．A
5．A
6．C
7．D
8．A
9．B
10．A
11．变大
12．避雷针
减小
13．用电器总功率过大
用电器短路
保险丝
14．大
大
小于
15．大；
低；
过大。
