人教版九年级物理全一册 16.1电压 课件 56张PPT

(共56张PPT)
第十六章
电压
电阻
第一节电压
瀑布
瀑布的水流从高水位流向低水位，形成水流.
水塔
水塔内的存水有高度，形成一定的水压

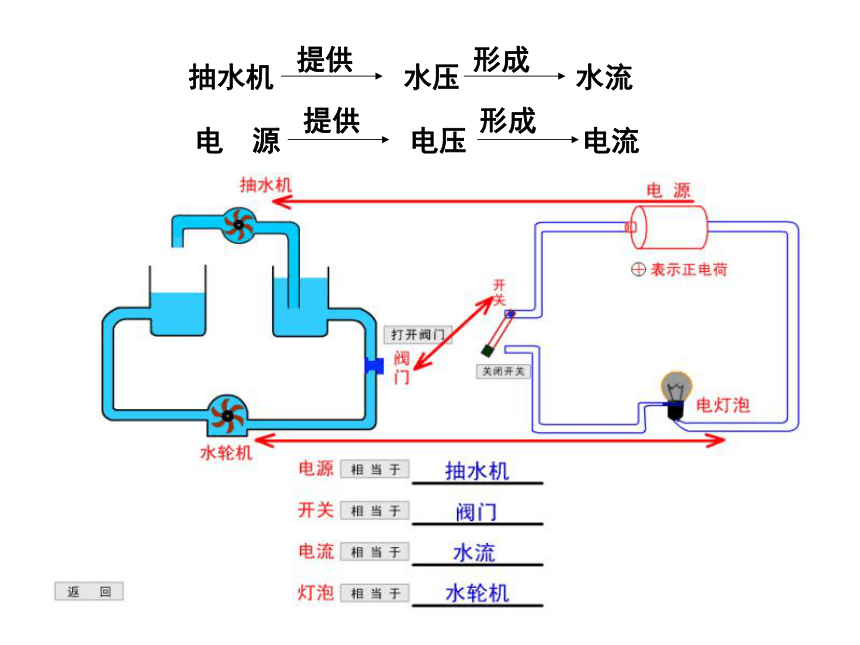

电
源
电压
电流
提供
形成
抽水机
水压
水流
提供
形成

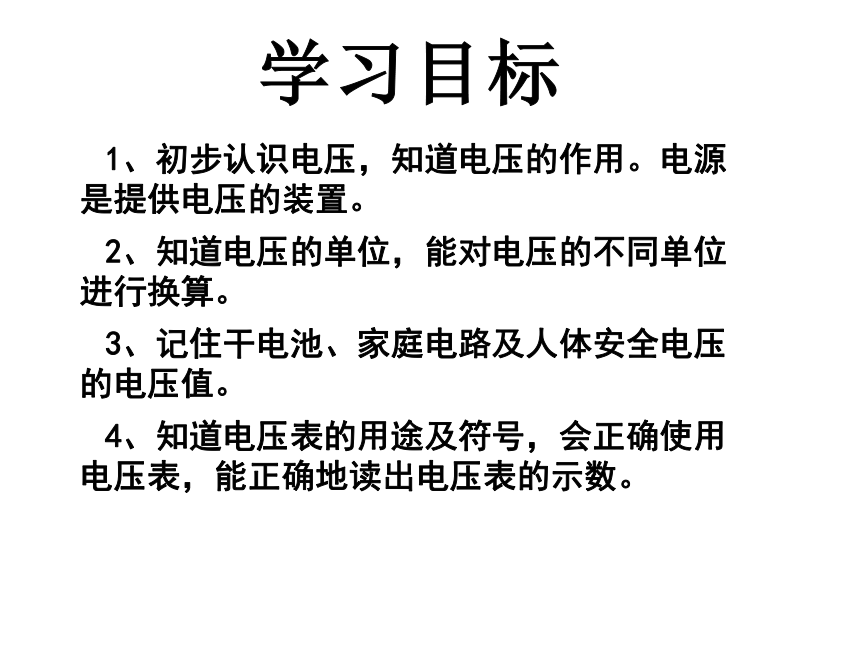

1、初步认识电压，知道电压的作用。电源是提供电压的装置。
2、知道电压的单位，能对电压的不同单位进行换算。
3、记住干电池、家庭电路及人体安全电压的电压值。
4、知道电压表的用途及符号，会正确使用电压表，能正确地读出电压表的示数。
学习目标

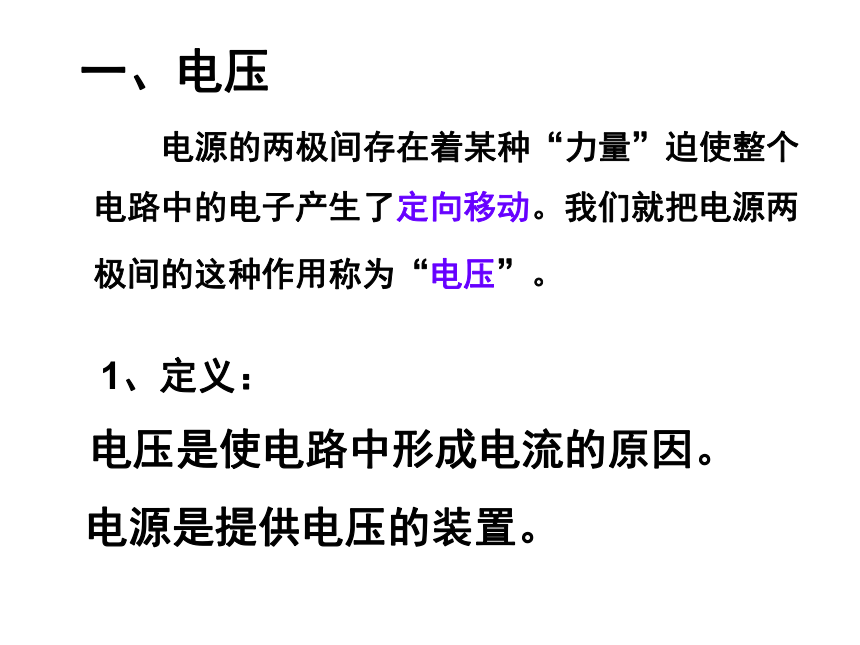

电源的两极间存在着某种“力量”迫使整个电路中的电子产生了定向移动。我们就把电源两极间的这种作用称为“电压”。
1、定义：
电压是使电路中形成电流的原因。
电源是提供电压的装置。
一、电压
小结：
电路中有持续电流的条件是：
1、有电源提供电压；
2、电路闭合是通路。

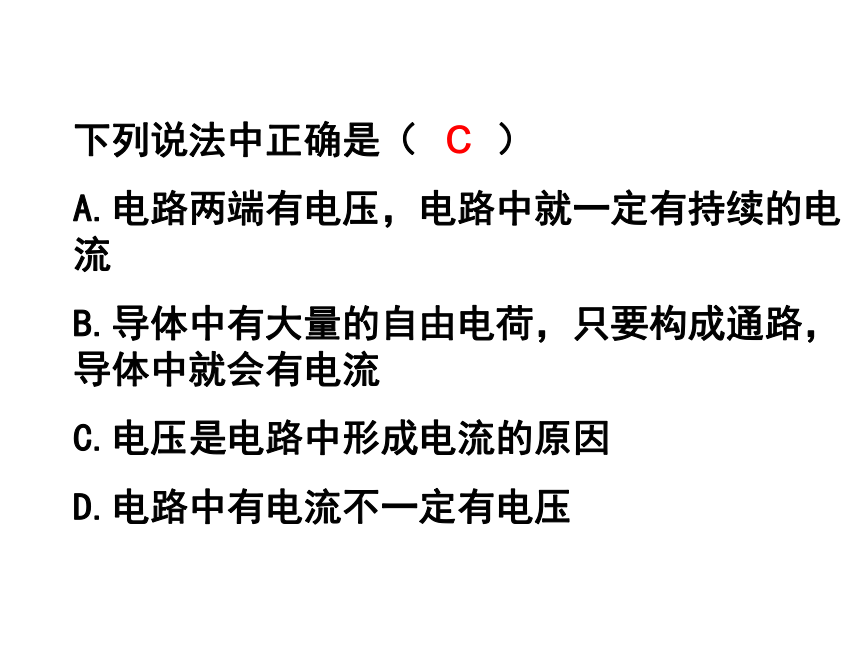

下列说法中正确是（
）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压
c
2

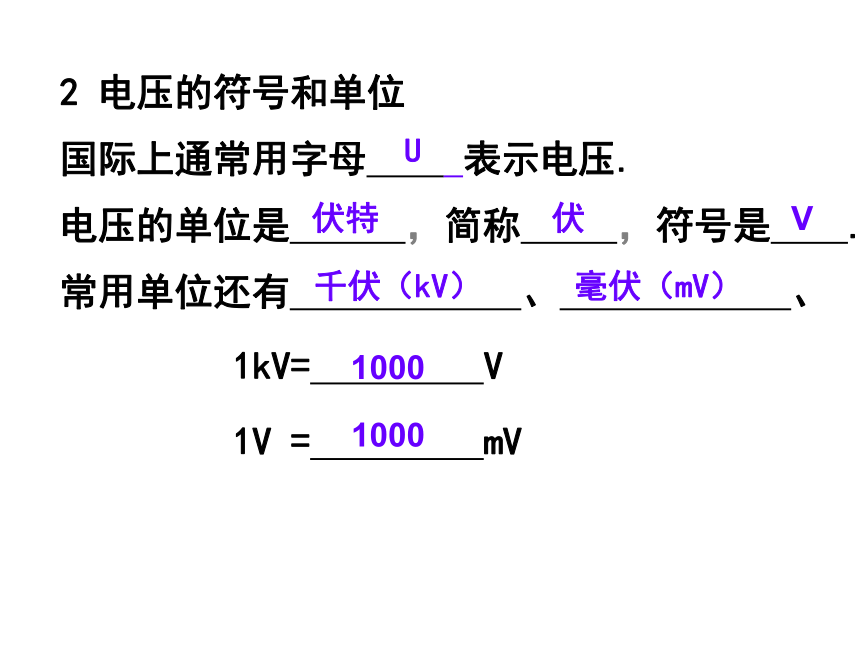

电压的符号和单位
国际上通常用字母
表示电压.
电压的单位是
，简称
，符号是
.
常用单位还有
、
、
1kV=
V
1V
=
mV
U
伏特
伏
V
千伏（kV）
毫伏（mV）
1000
1000
（1）
380V=
（
）kV
（2）120V=（
）mV
（3）2.5×10-3kV=（
）mV
（4）4.8×104mV=(
)V
课
堂
练
习
0.38
1.2×105
2.5×103
48
伏特(Volt)简介
意大利物理学家，从小勤奋学习，热爱科学，十六岁就开始与一些科学家通信。伏特最重要的科学发明是伏特电堆，曾经因此掀起电磁学的革命。
信息快递
3、记住常见的电压值：
一节干电池的电压
一节蓄电池的电压
对人体安全的电压
家庭电路的电压
1.5
V
2
V
不高于36V
220V
电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，胸鳍的内侧各有一个由肌肉转化而成的“发电器”
，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。
人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。
电鳗，行动迟缓，栖息於缓流的淡水水体中，并不时上浮水面，吞入空气，进行呼吸。体长，圆柱形，无鳞，灰褐色。长可达2.75公尺，重22公斤。背鳍、尾鳍退化，但占体全长近4/5的尾，其下缘有一长形臀鳍，依靠臀鳍的波动而游动。尾部具发电器，来源于肌肉组织，并受脊神经支配。能随意发出高达650伏特的电压，用以麻痹鱼类等猎物。
二、电压的测量——电压表
3
15
观察电压表，
你能获得哪些信息？
二、电压的测量——电压表
15
符号
V
接线柱
量程
一大格
一小格
（分度值）
-
3
-
15
0~15V
0~3V
1V
5V
0.1V
0.5V
二.电压的测量——电压表
4、读数：
2V
12.5V
0.6V
回顾：如何正确的使用电流表？
思考：如何正确的使用电压表呢？
阅读并思考：
1、电压表该怎么样与被测用电器连接？
2、连接电路时，哪端靠近电源正极，哪端靠近电源负极？
3、你能在图上标出电流的方向吗？
+
_
4、在预先不知道被测电压的大小时，为了保护电压表，应先选用大量程还是小量程（试触）？
5、能否将电压表直接连到电源的两极？
电压表可以直接连到电源的正、负极上，测出的示数是电源的电压。
并联
下列各图中电压表分别
测量的是哪两端电压？
L1两端电压
L2两端电压
L1、L2两端
总电压
S
L1
L2
V
S
L1
L2
S
L1
L2
V
V
如图所示，要使电压表测灯L2两端的电压，正确的电路图是（
）
D
练一练
L1
L2
V
分支点移动法确定电压表的测量对象
节点在同一导线上移动，只要不跨过某一电路元件，这种移动就是等效的，还可以采用伸缩法，即导线缩短或伸长。
想想议议
生活中常常把电池串联起来使用。把一节干电池的负极和另一节干电池的正极连在一起形成一个电池组，用这种方法可以将两节或两节以上的电池串联起来。每节电池和电池组的电压有什么关系呢？
串联电池组的电压是每节电池的电压之和。
　　2．连接电路，使小灯泡发光并且用电压表测量小灯泡两端的电压。
+
_
试试看：自制水果电池
想一想：
电压表、电流表在使用上有哪些相同点和不同点？
S
L
Ａ
Ａ
V
S
L
V
电流表将灯泡短路，电流表烧坏
灯泡不亮，电压表示数大致等于电源电压
小玉在做电路探究实验时遇到一个问题，实验室给定的电压表和电流表很旧，表盘上电压表的标志“V”、电流表的标志“A”均看不清，为了知道两只电表的种类，小玉设计了如下实验：将两只电表分别与灯泡串联连入甲、乙电路中，当闭合S时，发现与电表A串联在一起的小灯泡没有亮，但电表指针有偏转；与电表B串联的小灯泡发光，电表指针也有偏转．
S
L
A
B
甲
乙
S
L
则可判定A是
表,B是
表.
电压
电流
不亮
亮
V
A
电流表与电压表的比较
区别项目
电流表
电压表
表盘符号
连接方式
连接电源
量
程
最小分度值
电路分析时的处理
和被测用电器串联
和被测用电器并联
不能直接连接电源两极
可以直接连接电源两极
0~0.6A或0~3A
0~3V或0~15V
0.02A或0.1A
0.1V或0.5V
A
V
导线
断路
2、如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？
S
L2
V
L1
-
+
A
B
C
S
L2
V
L1
+
-
A
B
C
3、如图所示，已知两只灯泡L1和L2都能发光，则在①、②和③三个电表中（电流表或电压表）判断正确的是
(
)
A.
①是电流表，②和③是电压表；
B.
①和③是电压表，②是电流表；
C.
①和②是电流表，③是电压表；
D.
①②和③都是电流表
B
S
L1
1
L2
2
3
V
A
V
S
L1
1
L2
2
3
V
A
A
4、在图所示电路中，开关闭合后，会出现的后果是（
）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
D
S
V
L
A
1、单位换算
1）、256kV=
V
2）、220mV=
V
3）、2.8×104V=
mV
2.56×105
0.22
2.8×107
思考
2、关于电压表的使用，正确的是（
）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法
c
v
4、用笔画线代替导线，根据右侧的电路图连接左侧的实物。
v
v
思考
小玉在做电路探究实验时遇到一个问题，实验室给定的电压表和电流表很旧，表盘上电压表的标志“V”、电流表的标志“A”均看不清，为了知道两只电表的种类，小玉设计了如下实验：将两只电表分别与灯泡串联、并联连入电路中，如图甲、乙所示．当闭合S时，发现与电表A串联在一起的小灯泡没有亮，但电表指针有偏转；与电表B并联的小灯泡也没有亮，发现电表的指针偏转很大．
S
L
S
L
A
B
甲
乙
（1）在实验操作中，应及时将
乙
（填“甲”或“乙”）电路中的开关断开；
（2）可以断定电表A是
电压
表，电表B是
电流
表；
（3）此实验还说明
电压
表对电路中电流的阻碍大，
电流
表对电路中电流的阻碍小．
