人教版九年级物理15.2电流和电路同步测试 有答案

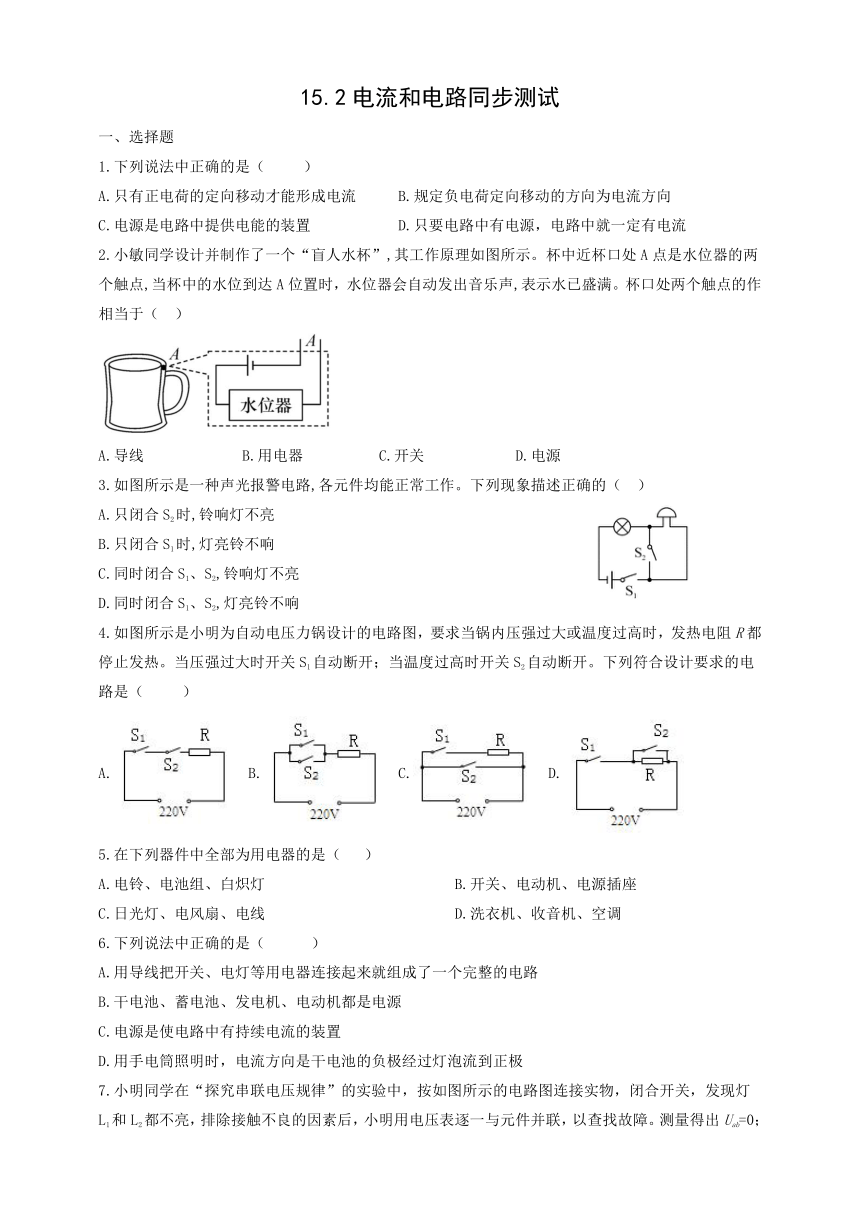

15.2电流和电路同步测试
一、选择题
1.下列说法中正确的是（
）
A.只有正电荷的定向移动才能形成电流
B.规定负电荷定向移动的方向为电流方向
C.电源是电路中提供电能的装置
D.只要电路中有电源，电路中就一定有电流
2.小敏同学设计并制作了一个“盲人水杯”,其工作原理如图所示。杯中近杯口处A点是水位器的两个触点,当杯中的水位到达A位置时，水位器会自动发出音乐声,表示水已盛满。杯口处两个触点的作相当于（
）
A.导线
B.用电器
C.开关
D.电源
3.如图所示是一种声光报警电路,各元件均能正常工作。下列现象描述正确的（
）
A.只闭合S2时,铃响灯不亮
B.只闭合S1时,灯亮铃不响
C.同时闭合S1、S2,铃响灯不亮
D.同时闭合S1、S2,灯亮铃不响
4.如图所示是小明为自动电压力锅设计的电路图，要求当锅内压强过大或温度过高时，发热电阻R都停止发热。当压强过大时开关S1自动断开；当温度过高时开关S2自动断开。下列符合设计要求的电路是（
）
A.
B.
C.
D.
5.在下列器件中全部为用电器的是（
）
A.电铃、电池组、白炽灯
B.开关、电动机、电源插座
C.日光灯、电风扇、电线
D.洗衣机、收音机、空调
6.下列说法中正确的是（
）
A.用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B.干电池、蓄电池、发电机、电动机都是电源
C.电源是使电路中有持续电流的装置
D.用手电筒照明时，电流方向是干电池的负极经过灯泡流到正极

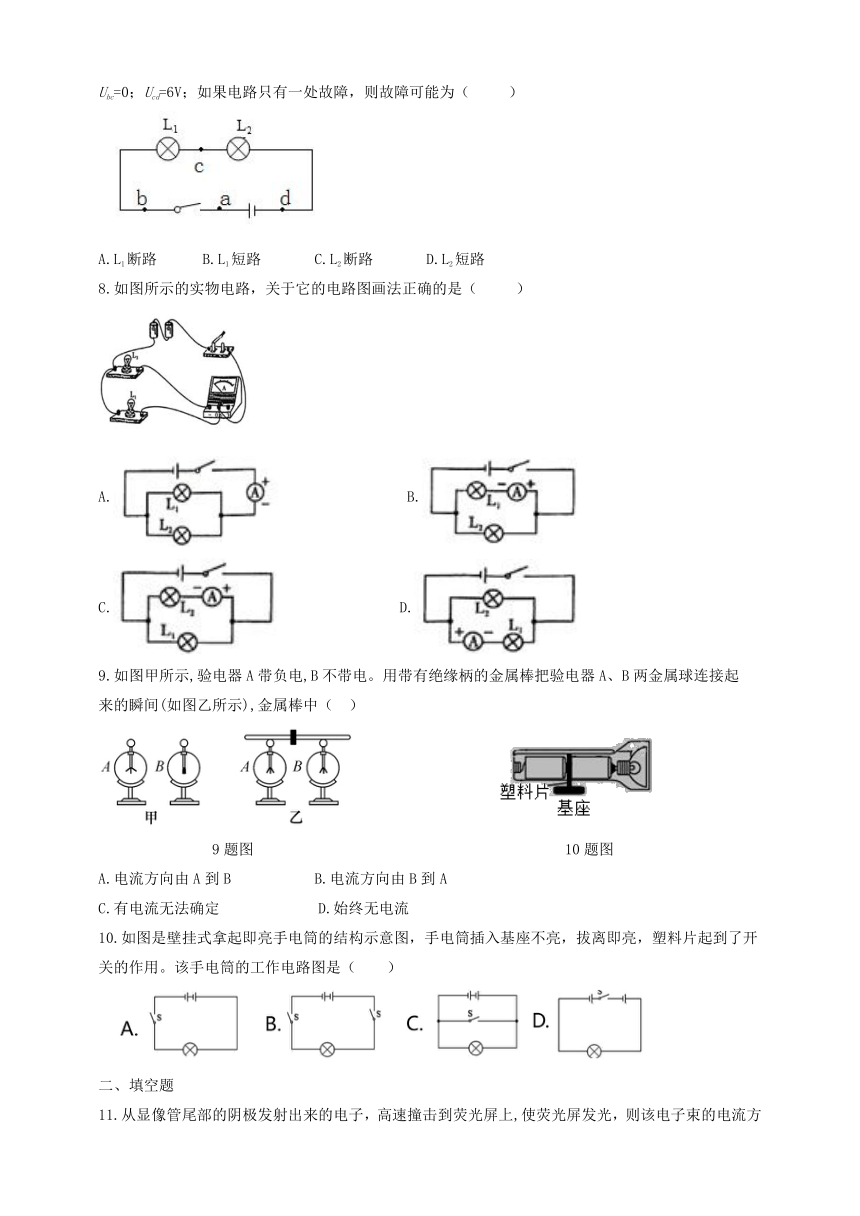

7.小明同学在“探究串联电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。测量得出Uab=0；Ubc=0；Ucd=6V；如果电路只有一处故障，则故障可能为（
）
A.L1断路
B.L1短路
C.L2断路
D.L2短路
8.如图所示的实物电路，关于它的电路图画法正确的是（
）
A.
B.
C.
D.
9.如图甲所示,验电器A带负电,B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起
来的瞬间(如图乙所示),金属棒中（
）
9题图
10题图
A.电流方向由A到B
B.电流方向由B到A
C.有电流无法确定
D.始终无电流
10.如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是（　　）
二、填空题
11.从显像管尾部的阴极发射出来的电子，高速撞击到荧光屏上,使荧光屏发光，则该电子束的电流方向是
流向
。

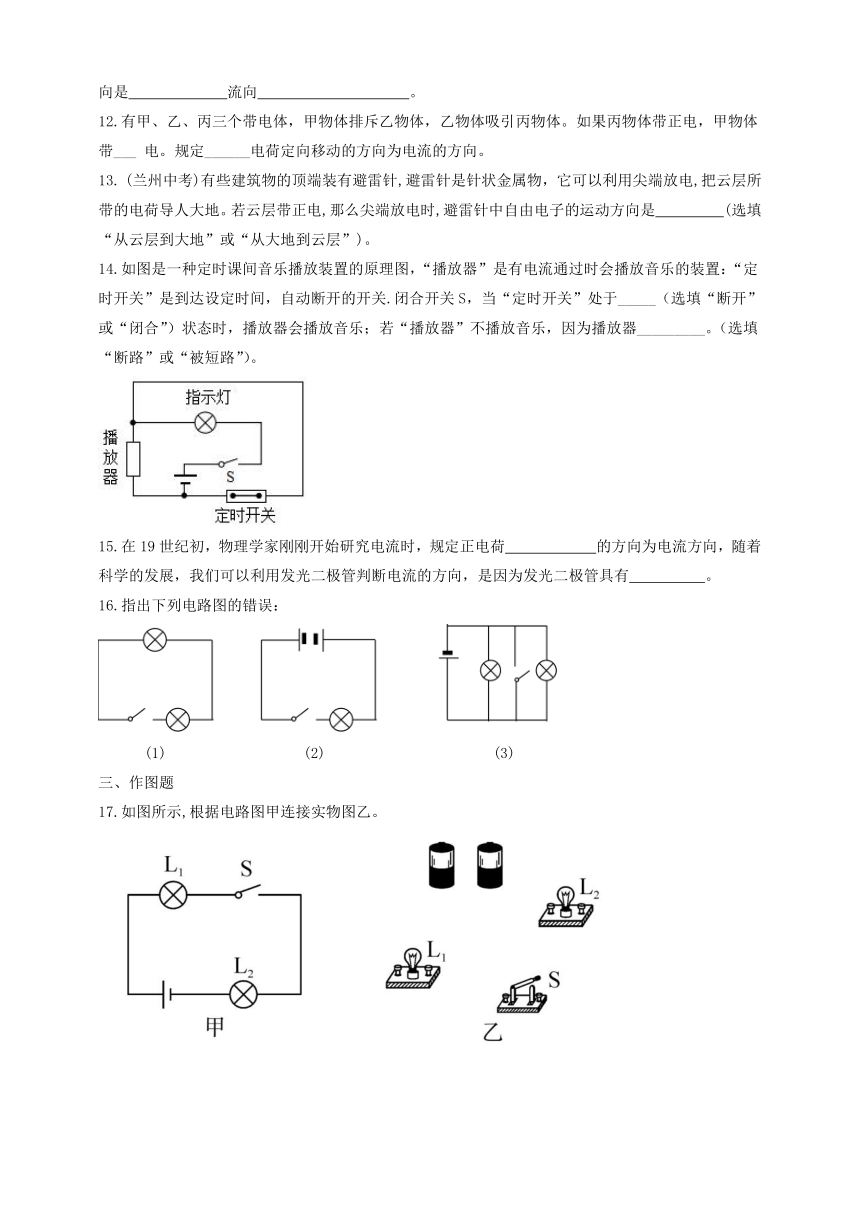

12.有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。如果丙物体带正电，甲物体带___
电。规定______电荷定向移动的方向为电流的方向。
13.
(兰州中考)有些建筑物的顶端装有避雷针,避雷针是针状金属物，它可以利用尖端放电,把云层所带的电荷导人大地。若云层带正电,那么尖端放电时,避雷针中自由电子的运动方向是
(选填“从云层到大地”或“从大地到云层”)。
14.如图是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置：“定时开关”是到达设定时间，自动断开的开关.闭合开关S，当“定时开关”处于_____（选填“断开”或“闭合”）状态时，播放器会播放音乐；若“播放器”不播放音乐，因为播放器_________。（选填“断路”或“被短路”）。
15.在19世纪初，物理学家刚刚开始研究电流时，规定正电荷
的方向为电流方向，随着科学的发展，我们可以利用发光二极管判断电流的方向，是因为发光二极管具有
。
16.指出下列电路图的错误：
(1)
(2)
(3)
三、作图题
17.如图所示,根据电路图甲连接实物图乙。
15.2电流和电路同步测试
参考答案
一、选择题
1.下列说法中正确的是（
）
A.只有正电荷的定向移动才能形成电流
B.规定负电荷定向移动的方向为电流方向
C.电源是电路中提供电能的装置
D.只要电路中有电源，电路中就一定有电流
【答案】C
2.小敏同学设计并制作了一个“盲人水杯”,其工作原理如图所示。杯中近杯口处A点是水位器的两个触点,当杯中的水位到达A位置时，水位器会自动发出音乐声,表示水已盛满。杯口处两个触点的作相当于（
）
A.导线
B.用电器
C.开关
D.电源
【答案】C
3.如图所示是一种声光报警电路,各元件均能正常工作。下列现象描述正确的（
）
A.只闭合S2时,铃响灯不亮
B.只闭合S1时,灯亮铃不响
C.同时闭合S1、S2,铃响灯不亮
D.同时闭合S1、S2,灯亮铃不响
【答案】D
4.如图所示是小明为自动电压力锅设计的电路图，要求当锅内压强过大或温度过高时，发热电阻R都停止发热。当压强过大时开关S1自动断开；当温度过高时开关S2自动断开。下列符合设计要求的电路是（
）
A.
B.
C.
D.
【答案】A
5.在下列器件中全部为用电器的是（
）
A.电铃、电池组、白炽灯
B.开关、电动机、电源插座
C.日光灯、电风扇、电线
D.洗衣机、收音机、空调
【答案】D
6.下列说法中正确的是（
）
A.用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B.干电池、蓄电池、发电机、电动机都是电源
C.电源是使电路中有持续电流的装置
D.用手电筒照明时，电流方向是干电池的负极经过灯泡流到正极
【答案】D
7.小明同学在“探究串联电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。测量得出Uab=0；Ubc=0；Ucd=6V；如果电路只有一处故障，则故障可能为（
）
A.L1断路
B.L1短路
C.L2断路
D.L2短路
【答案】C
8.如图所示的实物电路，关于它的电路图画法正确的是（
）
A.
B.
C.
D.
【答案】C
9.如图甲所示,验电器A带负电,B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起
来的瞬间(如图乙所示),金属棒中（
）
A.电流方向由A到B
B.电流方向由B到A
C.有电流无法确定
D.始终无电流
【答案】B
10.如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是（　　）
【答案】A
二、填空题
11.从显像管尾部的阴极发射出来的电子，高速撞击到荧光屏上,使荧光屏发光，则该电子束的电流方向是
流向
。
【答案】荧光屏
显像管
12.有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。如果丙物体带正电，甲物体带___电。规定______电荷定向移动的方向为电流的方向。
【答案】负
正
13.
(兰州中考)有些建筑物的顶端装有避雷针,避雷针是针状金属物，它可以利用尖端放电,把云层所带的电荷导人大地。若云层带正电,那么尖端放电时,避雷针中自由电子的运动方向是
(选填“从云层到大地”或“从大地到云层”)。
【答案】大地到云层
14.如图是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置：“定时开关”是到达设定时间，自动断开的开关.闭合开关S，当“定时开关”处于_____（选填“断开”或“闭合”）状态时，播放器会播放音乐；若“播放器”不播放音乐，因为播放器_________。（选填“断路”或“被短路”）。
【答案】断开
被短路
15.在19世纪初，物理学家刚刚开始研究电流时，规定正电荷
的方向为电流方向，随着科学的发展，我们可以利用发光二极管判断电流的方向，是因为发光二极管具有
。
【答案】定向移动
单向导电性
16.指出下列电路图的错误：
(1)
(2)
(3)
【答案】(1)没有电源
(2)电池连接错误
(3)开关闭合短路
三、作图题
17.如图所示,根据电路图甲连接实物图乙。
【答案】
