人教版 九年级 物理 第十七章 17.4欧姆定律在串并联电路中的应用（练习五）【Word版无答案】

第十七章
欧姆定律
第四节
欧姆定律在串并联电路中的应用
第十七章
欧姆定律
第四节
欧姆定律在串并联电路中的应用
一．选择题
1.
一个滑动变阻器标有“1.5
A　50
Ω”的字样,当它与一个阻值为30
Ω的电阻串联接入电路时,整个电路总电阻的变化范围为(
)
A.0~30
Ω
B.0~50
Ω
C.0~80
Ω
D.30
Ω~80
Ω
2.
如图所示电路,开关闭合前将滑片移至a端,闭合开关时电压表示数为4
V,若将滑片移至中点时,电压表示数为(
)
A.等于2
V
B.大于2
V
C.小于2
V
D.无法确定
3.
如图所示,电源电压恒为6
V,R1是定值电阻,A、B是滑动变阻器R2的两端。闭合开关,当滑片P移到A端时,电流表的示数为0.6
A;当滑片P移到B端时,电流表的示数为0.2
A。则R1和滑动变阻器R2的最大阻值分别是(
)
A.10
Ω,15
Ω
B.10
Ω,20
Ω
C.10
Ω,30
Ω
D.30
Ω,10
Ω
4.

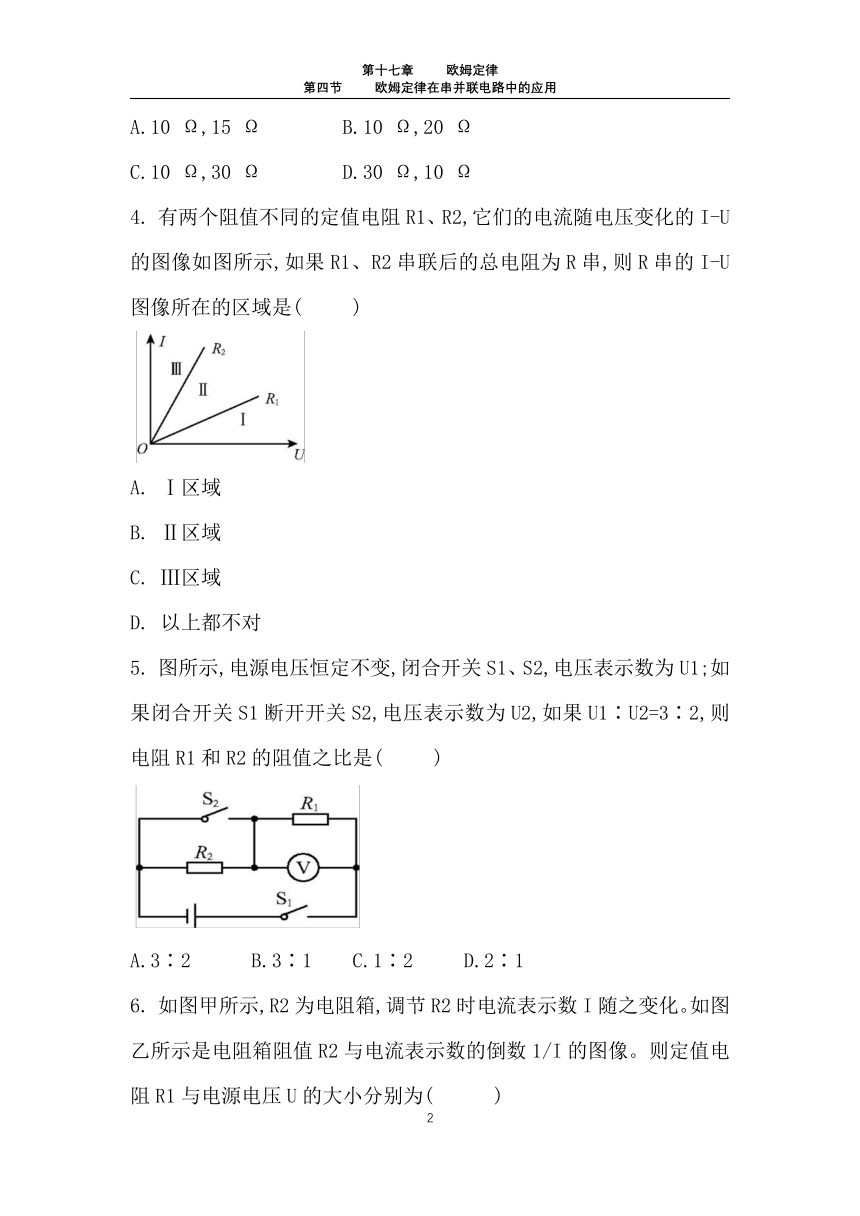

有两个阻值不同的定值电阻R1、R2,它们的电流随电压变化的I-U的图像如图所示,如果R1、R2串联后的总电阻为R串,则R串的I-U图像所在的区域是(
)
A.
Ⅰ区域
B.
Ⅱ区域
C.
Ⅲ区域
D.
以上都不对
5.
图所示,电源电压恒定不变,闭合开关S1、S2,电压表示数为U1;如果闭合开关S1断开开关S2,电压表示数为U2,如果U1∶U2=3∶2,则电阻R1和R2的阻值之比是(
)
A.3∶2
B.3∶1
C.1∶2
D.2∶1
6.

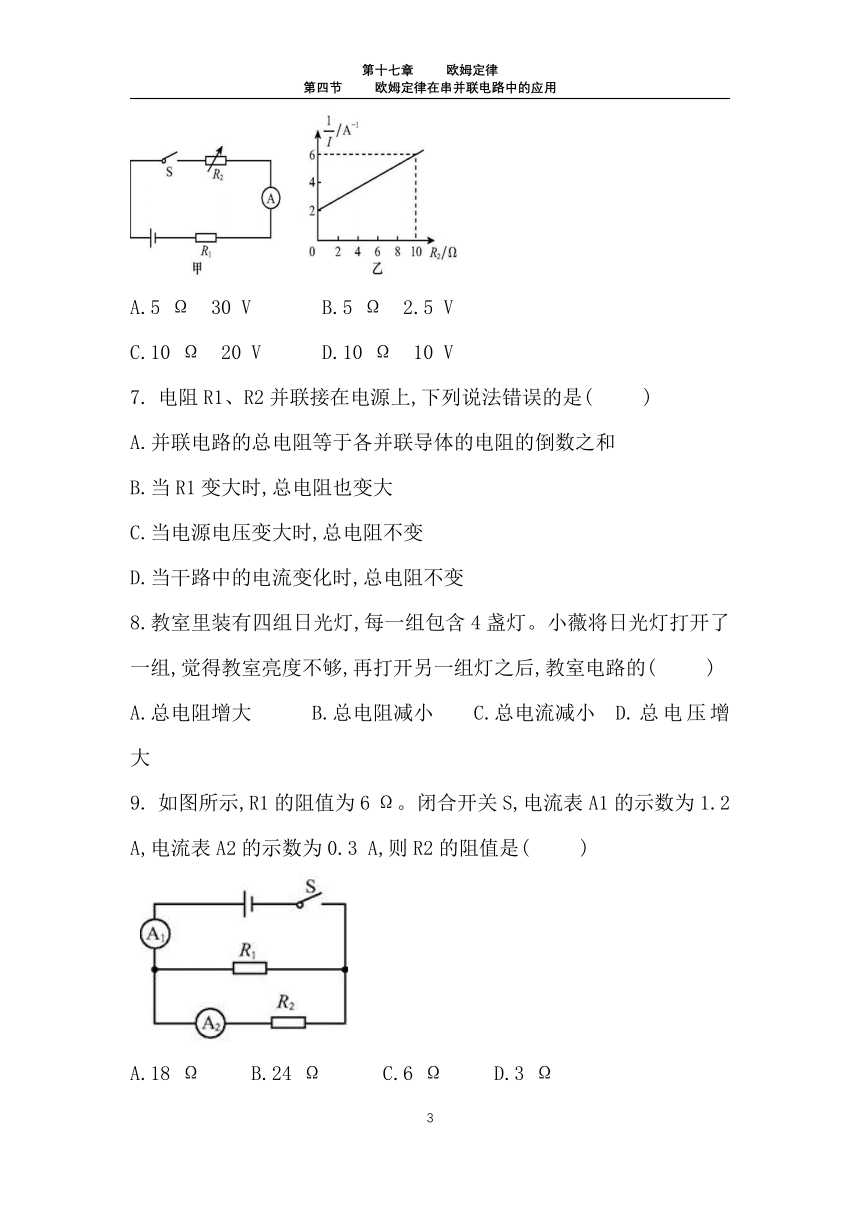

如图甲所示,R2为电阻箱,调节R2时电流表示数I随之变化。如图乙所示是电阻箱阻值R2与电流表示数的倒数1/I的图像。则定值电阻R1与电源电压U的大小分别为(
)
A.5
Ω　30
V
B.5
Ω　2.5
V
C.10
Ω　20
V
D.10
Ω　10
V
7.
电阻R1、R2并联接在电源上,下列说法错误的是(
)
A.并联电路的总电阻等于各并联导体的电阻的倒数之和
B.当R1变大时,总电阻也变大
C.当电源电压变大时,总电阻不变
D.当干路中的电流变化时,总电阻不变
8.教室里装有四组日光灯,每一组包含4盏灯。小薇将日光灯打开了一组,觉得教室亮度不够,再打开另一组灯之后,教室电路的(
)
A.总电阻增大
B.总电阻减小
C.总电流减小
D.总电压增大
9.
如图所示,R1的阻值为6
Ω。闭合开关S,电流表A1的示数为1.2
A,电流表A2的示数为0.3
A,则R2的阻值是(
)
A.18
Ω
B.24
Ω
C.6
Ω
D.3
Ω
10.

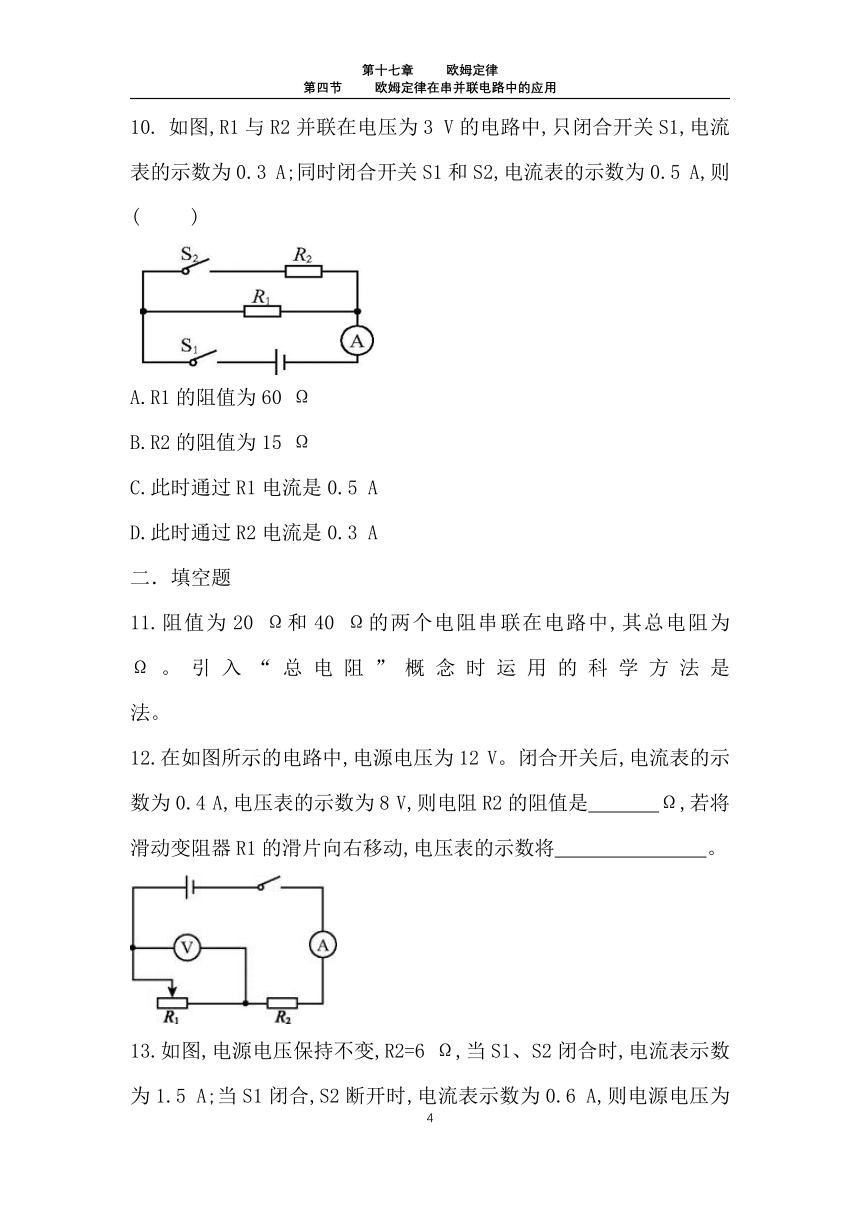

如图,R1与R2并联在电压为3
V的电路中,只闭合开关S1,电流表的示数为0.3
A;同时闭合开关S1和S2,电流表的示数为0.5
A,则(
)
A.R1的阻值为60
Ω
B.R2的阻值为15
Ω
C.此时通过R1电流是0.5
A
D.此时通过R2电流是0.3
A
二．填空题
11.阻值为20
Ω和40
Ω的两个电阻串联在电路中,其总电阻为
Ω。引入“总电阻”概念时运用的科学方法是
法。?
12.在如图所示的电路中,电源电压为12
V。闭合开关后,电流表的示数为0.4
A,电压表的示数为8
V,则电阻R2的阻值是
Ω,若将滑动变阻器R1的滑片向右移动,电压表的示数将
。
13.如图,电源电压保持不变,R2=6
Ω,当S1、S2闭合时,电流表示数为1.5
A;当S1闭合,S2断开时,电流表示数为0.6
A,则电源电压为
V,R1的阻值为
Ω。
14.如甲图所示的电路中,电源电压恒定,R0为定值电阻,R为滑动变阻器。闭合开关S后,在移动滑片P的过程中,电流表的示数I与R的阻值关系图像如乙图所示。电压表的示数U与R的阻值关系图像如丙图所示。则R0的阻值为
Ω,电源电压为
V。?
15.如图所示的电路中,R1=15
Ω、R2=10
Ω。当R1增大到20
Ω时,电压表的示数将
,若将R1拆除,电压表的示数将
,电流表的示数将
(均选填“变大”“不变”或“变小”)。
16.一个电压恒定的电源,在其两端只接一只电阻值为12
Ω的电阻R1,电流是0.5
A。如果在电阻R1两端并联一个电阻值为8
Ω的电阻R2,并联电路的总电流为
A,若将R2改为与R1串联在原电路中,电路中电流为
A。?
17.如图所示,电阻R1=R2=4
Ω,电源电压保持不变,当S1、S2都闭合时,电流表的示数为0.75
A,此时电路是
联电路,电路的总电阻是
Ω;当S1闭合、S2断开时,电流表的示数是
A。?
三．简答题
18.如图甲所示电路,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P从右端滑到左端的过程中,R1、R2的I-U图像如图乙所示。求:
(
1
)电源电压;
(
2
)R1的阻值;
(
3
)滑动变阻器R2的最大阻值。
19.如图所示,电阻R1为8
Ω,电源两端电压为12
V,开关S闭合后。求:
(
1
)当滑动变阻器接入电路的电阻R2为30
Ω时,通过电阻R1的电流I1和电路的总电流I;
(
2
)当滑动变阻器接入电路的电阻R3为20
Ω时,通过电阻R1的电流I1'和电路的总电流I'。
