三、平
面
镜
成
像

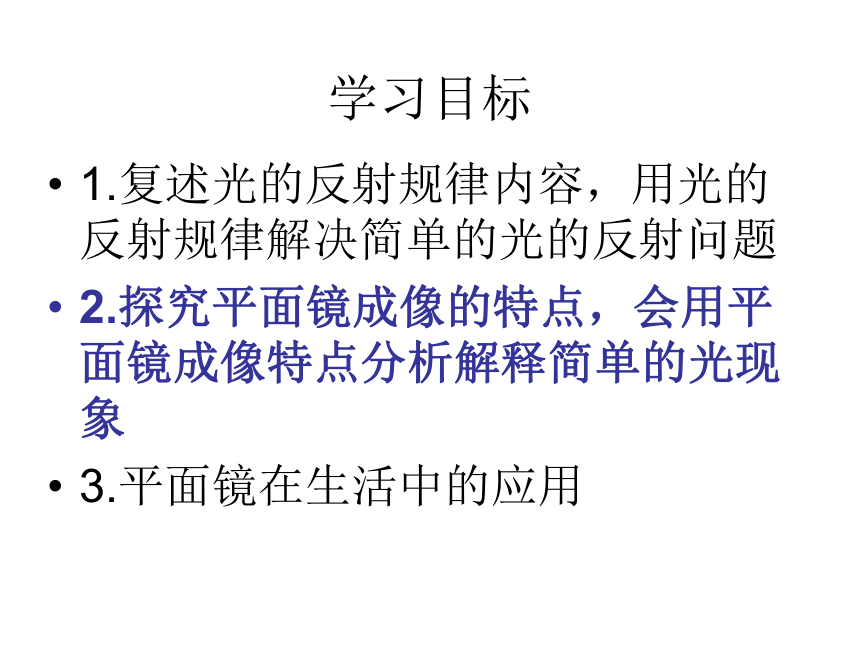

学习目标
1.复述光的反射规律内容，用光的反射规律解决简单的光的反射问题
2.探究平面镜成像的特点，会用平面镜成像特点分析解释简单的光现象
3.平面镜在生活中的应用
大家还记得“猴子捞月”的故事吗？
月亮为什么“掉”到了井里？猴子们能捞到月亮吗？

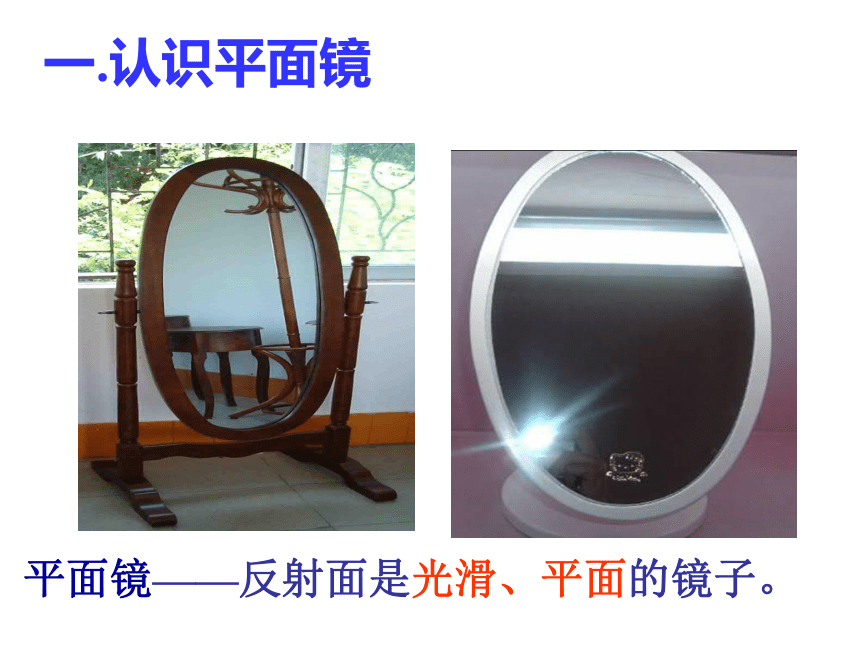

一.认识平面镜
平面镜——反射面是光滑、平面的镜子。

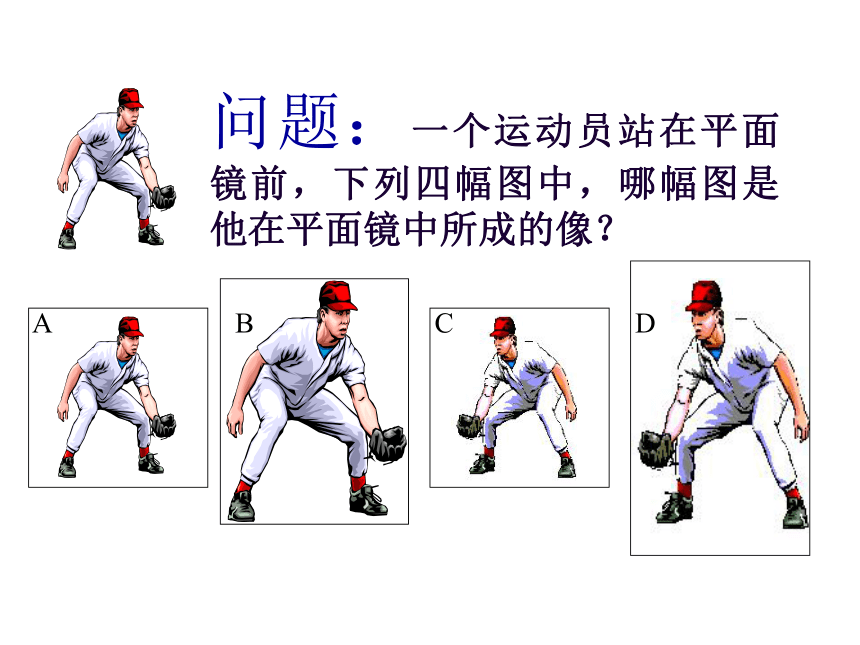

问题：一个运动员站在平面镜前，下列四幅图中，哪幅图是他在平面镜中所成的像？
A
B
C
D
（1）提出问题
（2）猜想
（3）实验检验
（4）得出结论

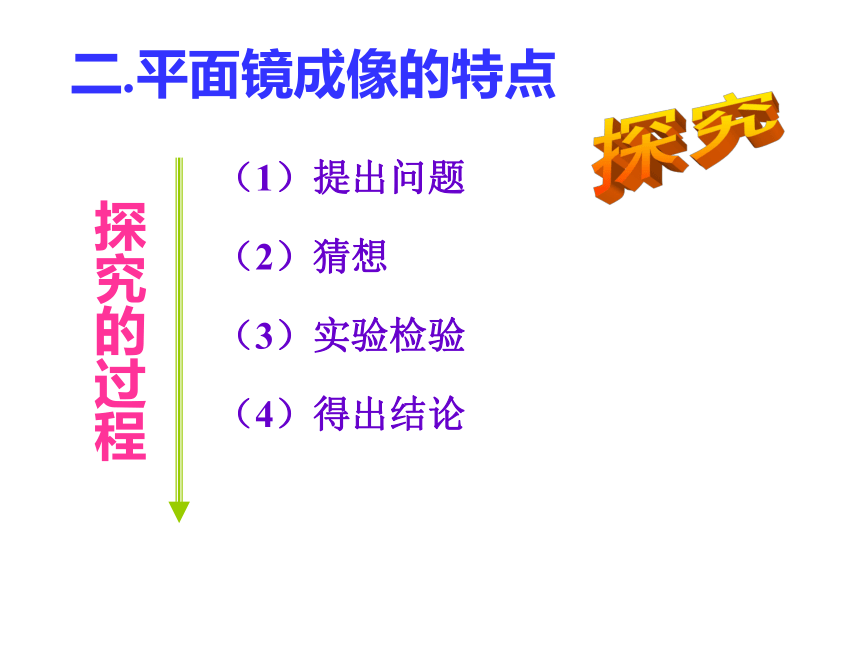

二.平面镜成像的特点
探究的过程

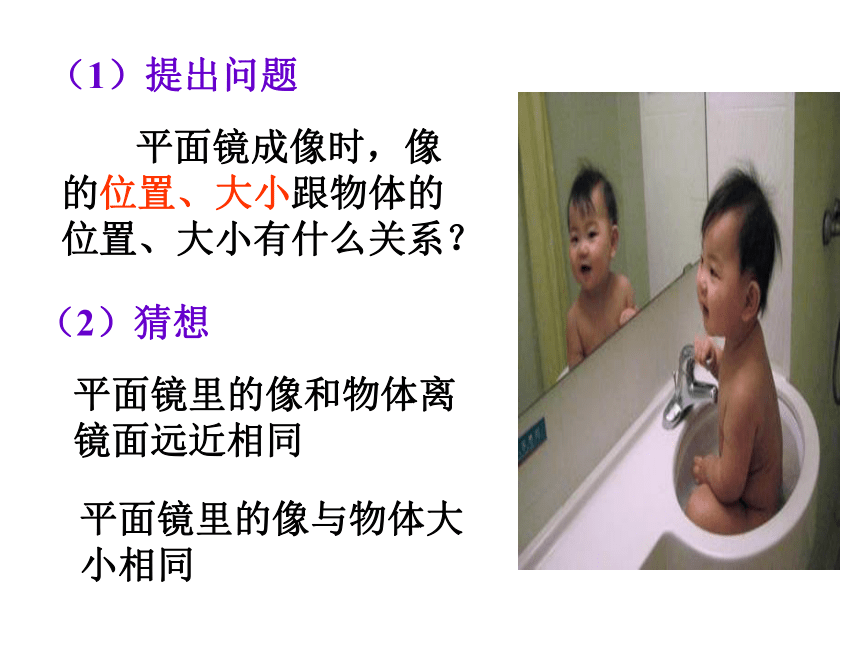

（1）提出问题
平面镜成像时，像的位置、大小跟物体的位置、大小有什么关系？
（2）猜想
平面镜里的像和物体离镜面远近相同
平面镜里的像与物体大小相同

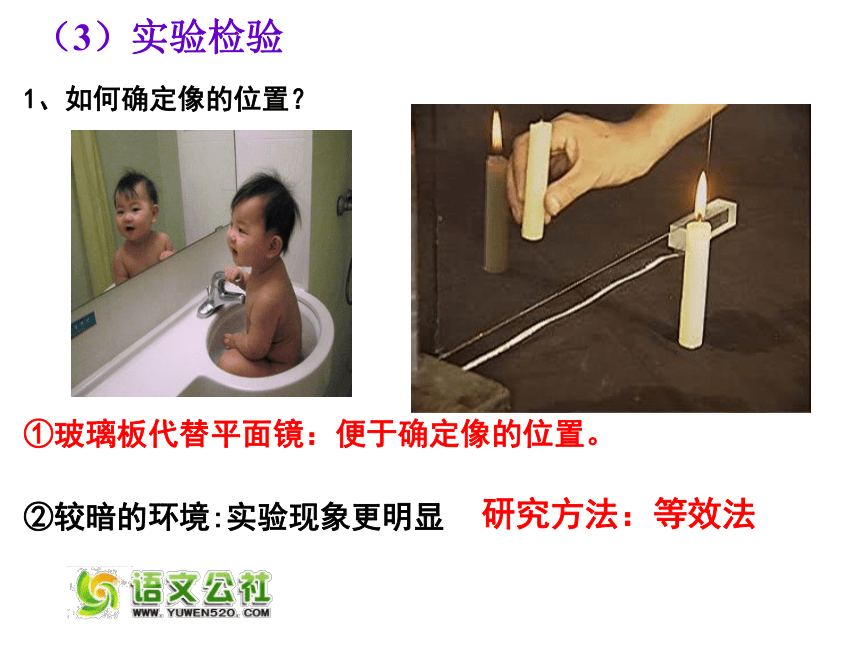

①玻璃板代替平面镜：便于确定像的位置。
1、如何确定像的位置？
②较暗的环境:实验现象更明显
（3）实验检验
研究方法：等效法

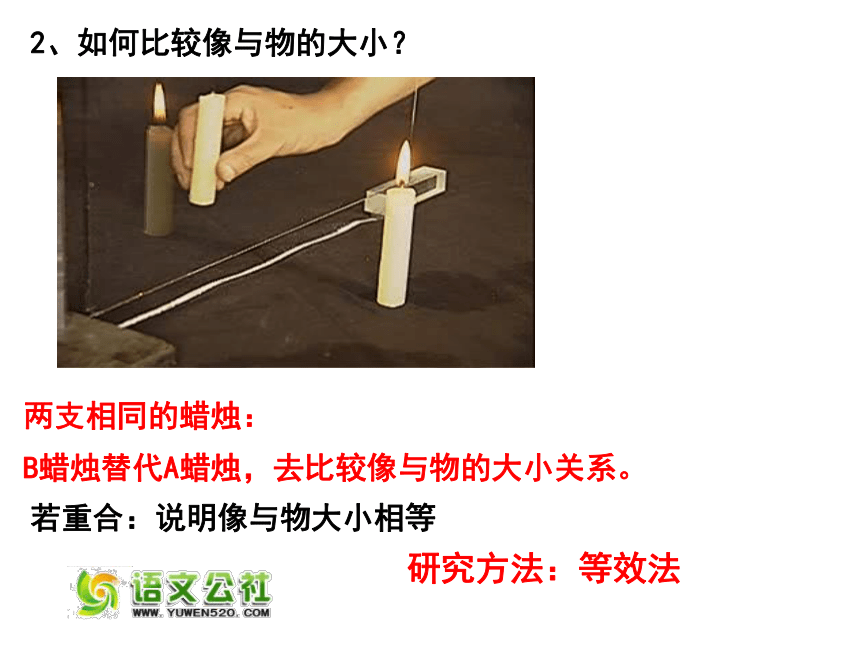

2、如何比较像与物的大小？
两支相同的蜡烛：
B蜡烛替代A蜡烛，去比较像与物的大小关系。
若重合：说明像与物大小相等
研究方法：等效法
4、如何辨别像是实像还是虚像？
光屏上没有像，说明是虚像

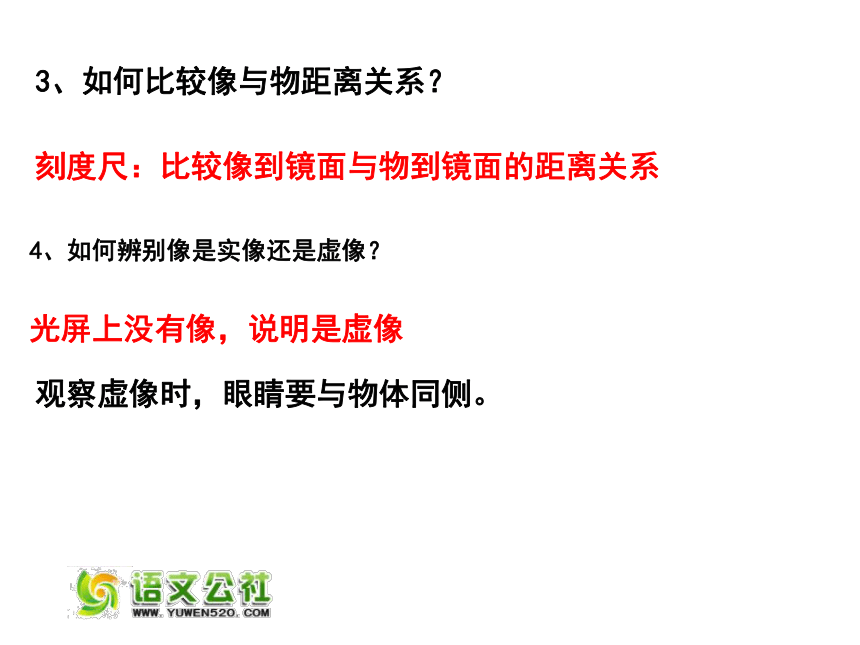

3、如何比较像与物距离关系？
刻度尺：比较像到镜面与物到镜面的距离关系
观察虚像时，眼睛要与物体同侧。

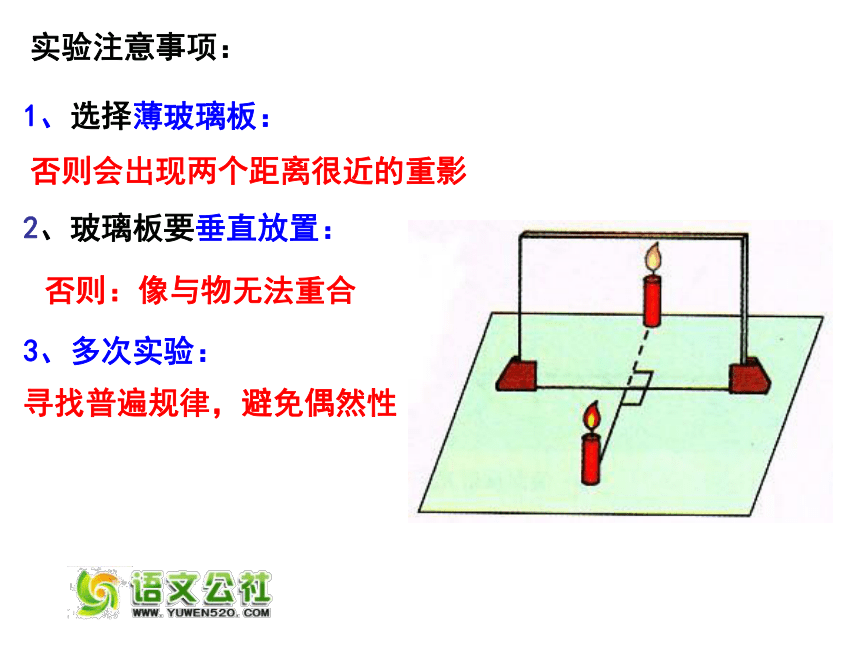

实验注意事项：
1、选择薄玻璃板：
否则会出现两个距离很近的重影
2、玻璃板要垂直放置：
否则：像与物无法重合
3、多次实验：
寻找普遍规律，避免偶然性

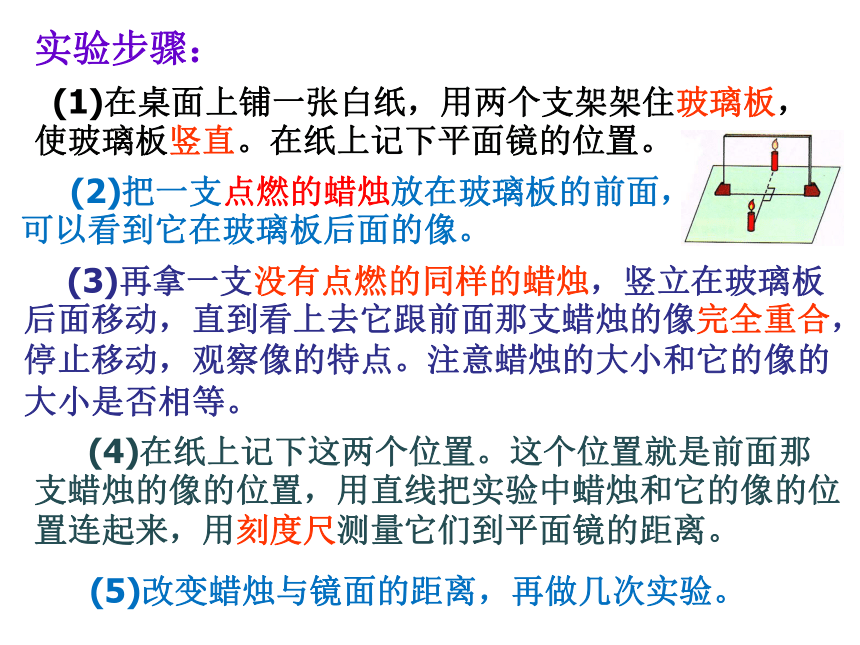

(1)在桌面上铺一张白纸，用两个支架架住玻璃板，使玻璃板竖直。在纸上记下平面镜的位置。
(2)把一支点燃的蜡烛放在玻璃板的前面，
可以看到它在玻璃板后面的像。
(3)再拿一支没有点燃的同样的蜡烛，竖立在玻璃板后面移动，直到看上去它跟前面那支蜡烛的像完全重合，停止移动，观察像的特点。注意蜡烛的大小和它的像的大小是否相等。
(5)改变蜡烛与镜面的距离，再做几次实验。
(4)在纸上记下这两个位置。这个位置就是前面那支蜡烛的像的位置，用直线把实验中蜡烛和它的像的位置连起来，用刻度尺测量它们到平面镜的距离。
实验步骤：
物到平面镜的距离/cm
（物距）
像到平面镜的距离/cm
（像距）
像与物大小
比较
（放大或缩小）
第一次
第二次
第三次
数据表格
10
10
20
20
30
30
相等
相等
相等
①像与物的大小相等。
②像到镜面的距离等于物到平面镜的距离。
③像与物的连线与镜面垂直。
④平面镜成的像是虚像。
（4）得出结论
平面镜成像的特点
物、像关于平面镜轴对称
1.小丑在平面镜中的像，图中正确的是（
）
A
A
B
C
D
反馈练习
2.一个人站在平面镜前，当他向平面镜走近时，则（
）
A.像变大，像与人间的距离变小
B.像变小，像与人间的距离也变小
C.像大小不变，像与人间的距离也不变
D.像大小不变，像与人间的距离变小
D
三.
成像原理
（1）人眼是怎样确定物体的？
（2）人眼是怎样看见平面镜中的像的？
S
S′
由于平面镜后并不存在光源S′，进入眼睛的光并非真正来自那里，所以把S′叫做虚像。
虚像不是由实际光线会聚而成，
是由反射光线的反向延长线相交而成。
实像与虚像的区别
研究方法：比较法
岸边的树木和房屋在水中的像看上去都是倒立的，你能说出其中的道理吗？
因为平静的水面就好像是一个平面镜，它可以成像。根据成像的特点是物距等于像距，所以岸边的树木和房屋在水中的像看上去都是倒立的。
2、成像
四、平面镜的作用：
1、改变光的传播方向
潜望镜原理图　
穿衣镜,化妆镜,展示柜台后面的镜子
2、成像
四、平面镜的作用：
1、改变光的传播方向
潜望镜原理图　
穿衣镜,化妆镜,展示柜台后面的镜子
平面镜的应用
古代妇女对着铜镜梳妆
利用平面镜扩大视野
平面镜成像的应用：
舞蹈演员看到自己的姿势
牙医看清别人牙齿的背面
平面镜成像原理
平面镜成像特点
光的反射定律
平面镜
反射面是平面的镜叫平面镜。
平面镜成像
像和物大小相等
平面镜成虚像
像和物到镜面的距离相等
像和物的连线垂直于镜面
小
结
1.决定物在平面镜中成像大小的因素是（
）
A、物到镜的距离
B、镜的高度
C、镜的宽度
D、物的大小
2.树在水中的倒“影”和立竿见影，前者是树的____像，后者是竿的影子，从它们的成因看前者是由于________引起的，后者是由于________引起的。
D
平面镜成像
光的反射
巩固练习
虚
3、从平面镜内看到一只钟面上的指针位置如图所示，此时时间是
（
）。
A、7:25
B、6:35
C、5:25
D、4:35
D
4.身高1.65
m的学生站在穿衣镜前离镜3m，他在镜中像的高度是_____
m，像到镜面的距离是____
m，当他后退0.5
m后，人和像的距离是____
m，像的大小____。（变大、变小或不变）
1.65
3
7
不变
作图方法
根据成像原理
应用
成像
改变光的传播方向（如：潜望镜）
根据成像特点
利用平面镜增加视野
平面镜成像的作图
5.如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。
M
N
A
B
A’
B’
１、作垂线
２、取等距离
３、画虚像
通过作图，你能归纳方法吗？
１、作垂线
２、取等距离
３、画虚像
科学世界：凸面镜和凹面镜
凸面镜的发散作用
凹面镜的会聚作用
四.凸面镜和凹面镜
1.凸面镜对光线有
作用
发散
物体在凸面镜中成正立缩小的虚象.
利用凸面镜可以观察到更大的范围.
应用:
汽车观后镜
弯道观察镜
2.凹面镜对光线有
作用
会聚
可以把平行的光
会聚在一点上
应用:太阳灶
可以把焦点处发出的光变成平行光
应用:手电筒,汽车灯,探照灯的反光装置
本课所学的内容：
一、平面镜成像的特点（规律）
1.平面镜所成像是虚像
2.像和物到镜面的距离相等
3.像和物大小相等,
4.像和物左右相反
5.像和物的连线与镜面垂直
二、虚像
：反射光线反向延长线会聚而成的像
三、凸面镜：使光线发散
凹面镜：使光线会聚
