第十五章
第2节
电流和电路
大韶关夜景

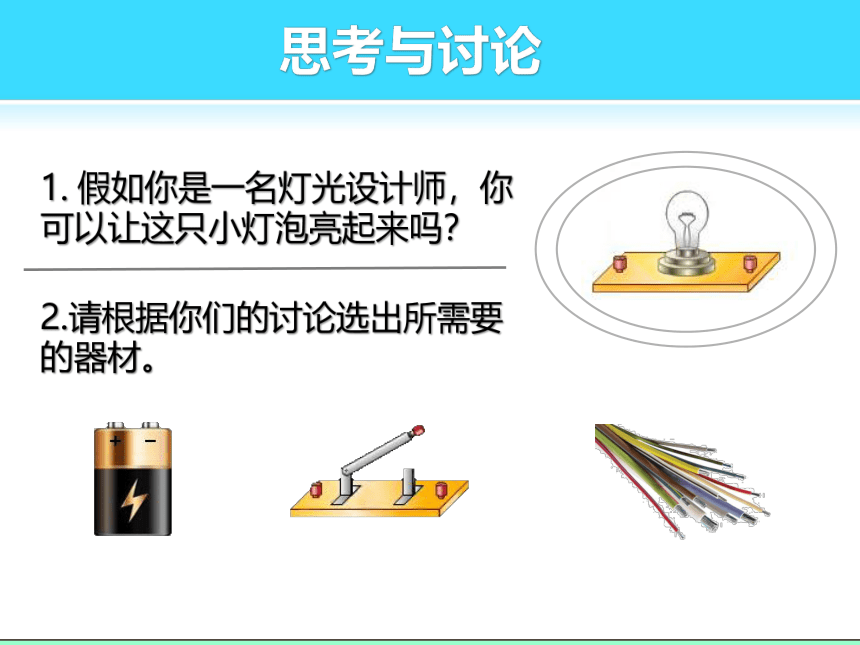

思考与讨论
1.
假如你是一名灯光设计师，你可以让这只小灯泡亮起来吗？
2.请根据你们的讨论选出所需要的器材。

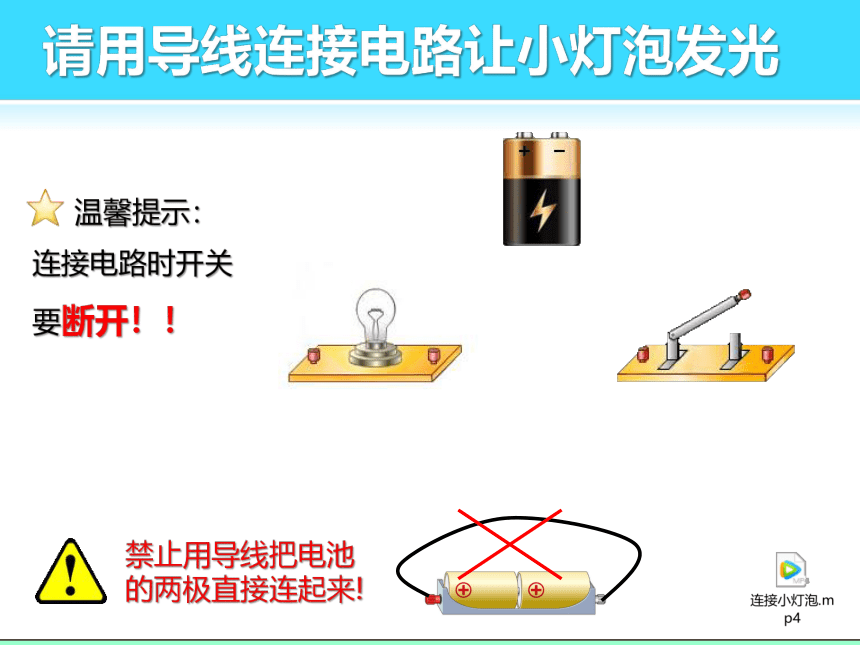

请用导线连接电路让小灯泡发光
禁止用导线把电池
的两极直接连起来!
温馨提示：
连接电路时开关要断开！！

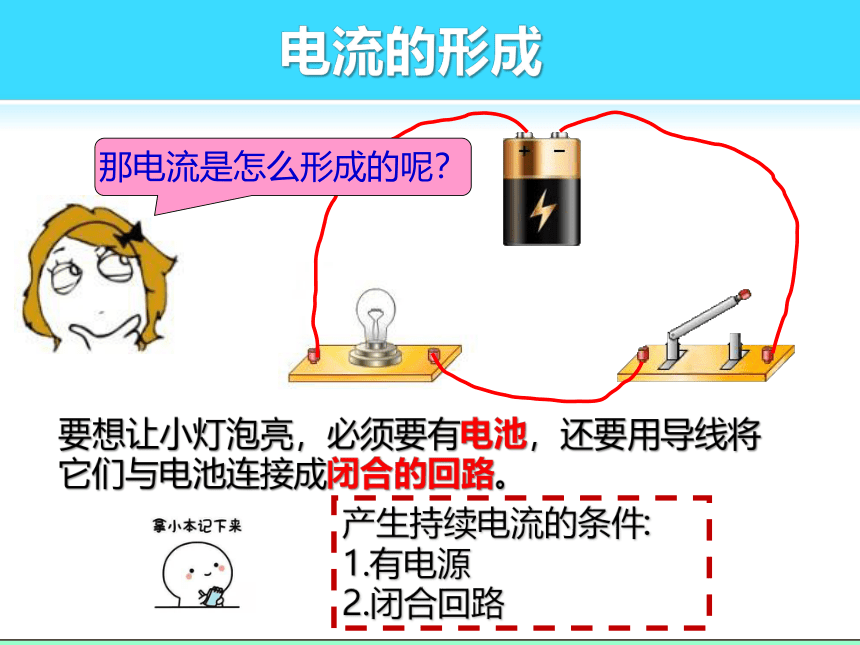

电流的形成
要想让小灯泡亮，必须要有电池，还要用导线将它们与电池连接成闭合的回路。
那电流是怎么形成的呢？
产生持续电流的条件:
1.有电源
2.闭合回路

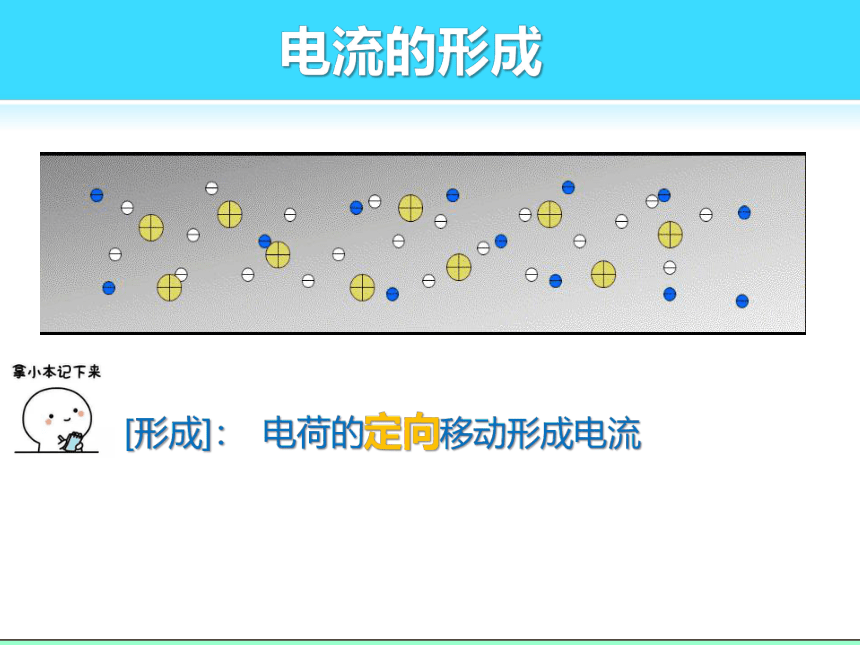

电流的形成
电荷的定向移动形成电流
[形成]：

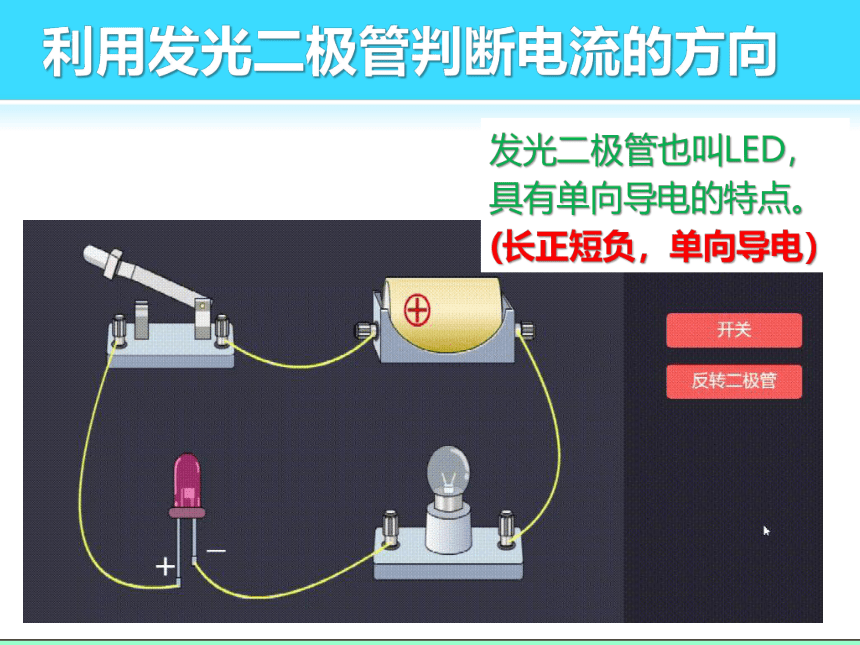

利用发光二极管判断电流的方向
发光二极管也叫LED，具有单向导电的特点。
(长正短负，单向导电）

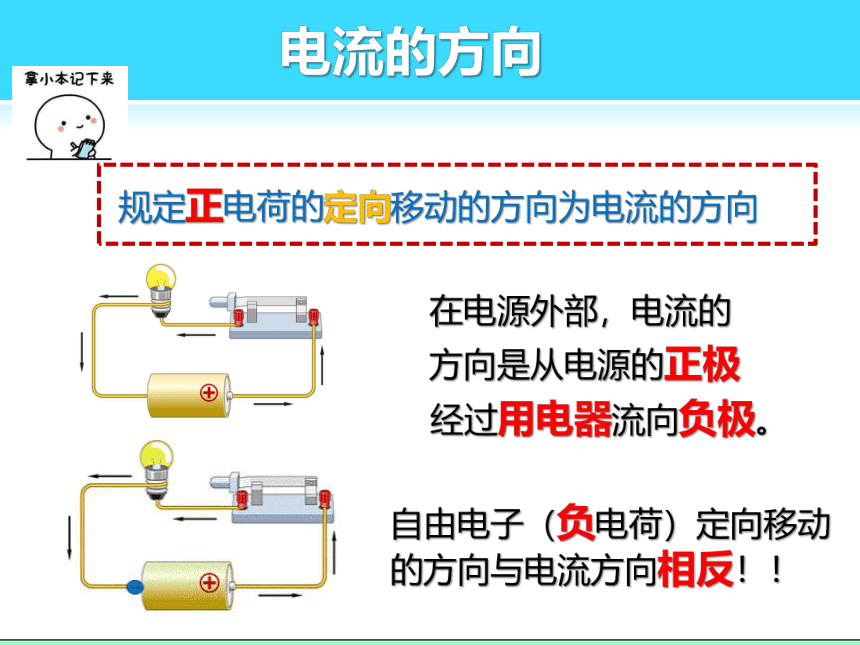

电流的方向
自由电子（负电荷）定向移动的方向与电流方向相反！！
规定正电荷的定向移动的方向为电流的方向
在电源外部，电流的方向是从电源的正极经过用电器流向负极。

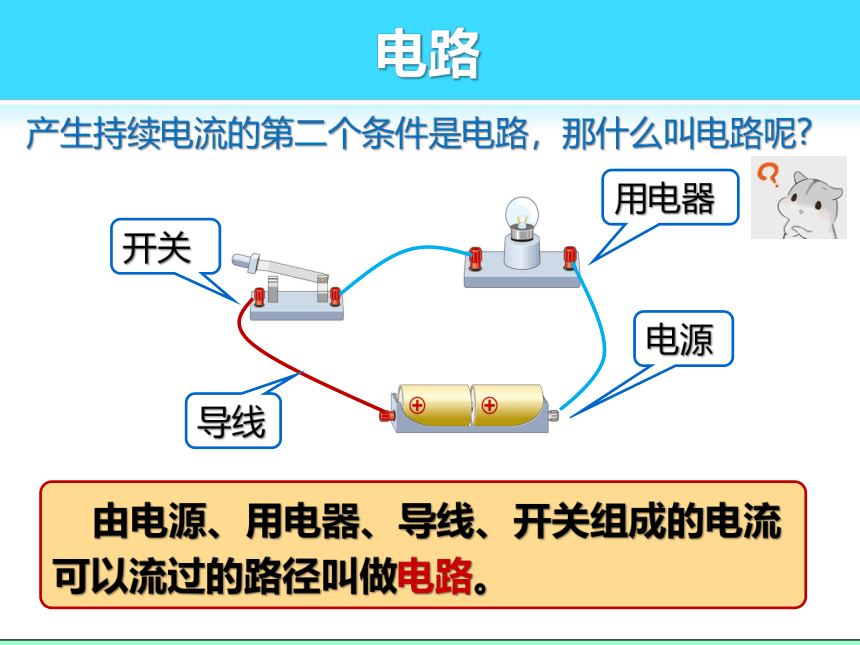

由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
电源
导线
用电器
开关
电路
产生持续电流的第二个条件是电路，那什么叫电路呢?
（1）电
源：
（2）用电器：
（3）导
线：
（4）开
关：
提供电能
消耗电能
输送电能
控制电路
　　只有电路闭合时，电路中才有电流。
电路的元件
干电池
氧化银电池
蓄电池
硅光电池
锂电池
学生电源
燃料电池
发电机
各种电源
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关
各种开关
电视机
电冰箱
洗衣机
电风扇
台灯
微波炉
电脑
电烤箱
各种用电器
用符号表示电路连接的图,叫做电路图。
图1
图2
熔断器
发热器
保温指示灯
加热指示灯
图3
图2是电饭锅下面的电路,是不是眼花缭乱?
电路图
元件符号
怎么画电路图
1、元件的布局要得当，美观均匀！
头重脚轻
怎么画电路图
1、元件的布局要得当，美观均匀！
2、电路图要画成矩形，导线要横平竖直！
太丑！
怎么画电路图
1、元件的布局要得当，美观均匀！
2、电路图要画成矩形，导线要横平竖直！
3、不要将器件画在图拐弯处。
哭笑不得！
先画电源，从正极开始，按照电流方向，一一对应依次经过各元件画到负极。
画电路图的正确打开方式
按照实物摆放顺序画电路图
　　请画出以下电路的电路图。
M
1、通路:　　
处处连通，用电器能够工作的电路。
电路的三种状态
2、断路:
　　某处被断开，没有电流通过的电路。
电路的三种状态
3、短路：
　　直接用导线将电源正负极相连的电路。
电源短路时会损坏电源,甚至引起火灾!
S
L
1
L
2
局部短路
后果:
被短接的用电器_________,
灯泡L1_____烧坏
不工作
不会
电路的三种状态
