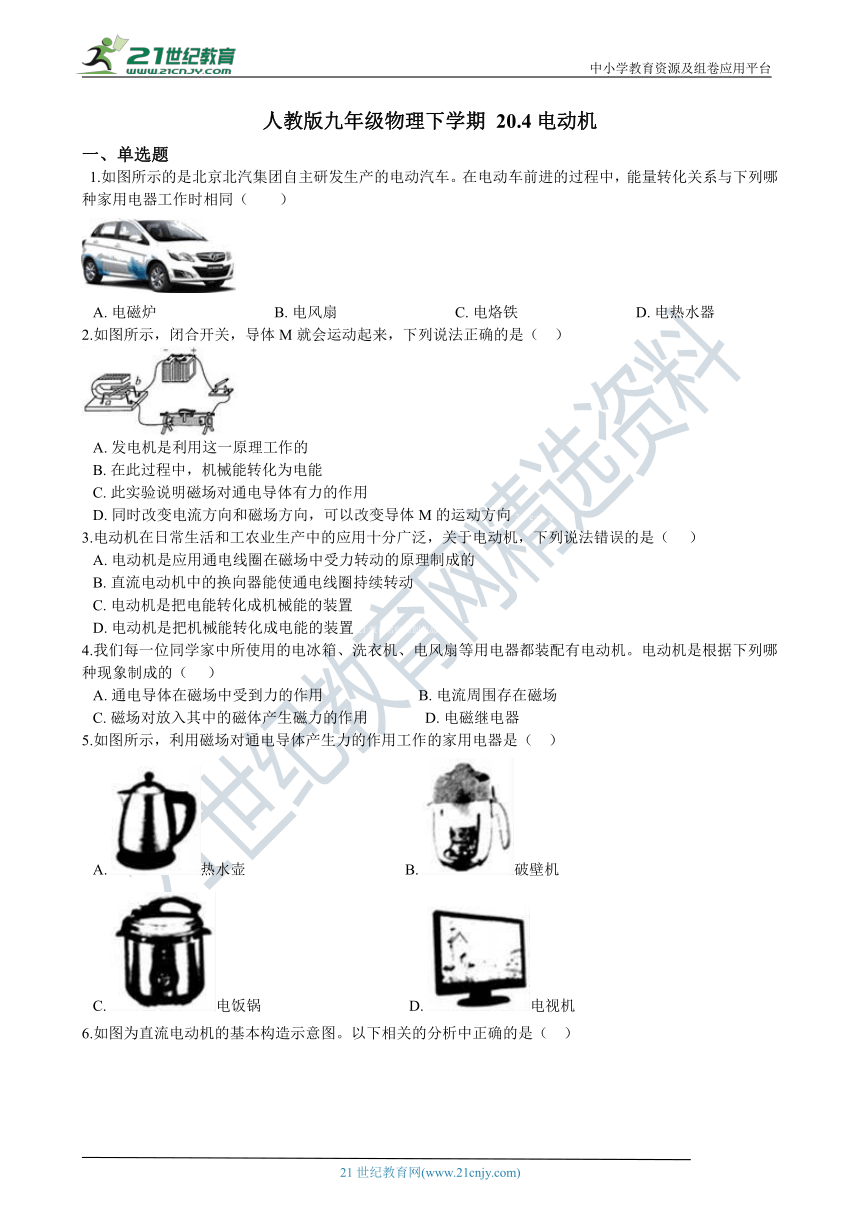

人教版九年级物理下学期 20.4电动机
一、单选题
1.如图所示的是北京北汽集团自主研发生产的电动汽车。在电动车前进的过程中，能量转化关系与下列哪种家用电器工作时相同（　　） 21cnjy.com
A.?电磁炉???????????????????????????????B.?电风扇???????????????????????????????C.?电烙铁???????????????????????????????D.?电热水器
2.如图所示，闭合开关，导体M就会运动起来，下列说法正确的是（?? ）
A.?发电机是利用这一原理工作的_
B.????¨??¤_过程中，机械能转化为电能
C.?此实验说明磁场对通电导体有力的作用
D.?同时改变电流方向和磁场方向，可以改变导体M的运动方向2·1·c·n·j·y
3.电动机在日常生活和工农业生产中的应用十分广泛，关于电动机，下列说法错误的是（??? ）
A.?电动机是应用通电_????????¨?????????_受力转动的原理制成的
B.?直流电动机中的换向器能使通电线圈持续转动
C.?电动机是把电能转化成机械能的装置
D.?电动机是把机械能转化成电能的装置21教育名师原创作品
4.我们每一位同学家中所使用的电_??°??±??????è?????_、电风扇等用电器都装配有电动机。电动机是根据下列哪种现象制成的（??? ）
A.?通电导体在磁场中受到力的作用?????????????????????????B.?电流周围存在磁场
C.?磁场对放入其中的磁体产生磁力的作用???????????????D.?电磁继电器21*cnjy*com
5.如图所示，利用磁场对通电导体产生力的作用工作的家用电器是（?? ）
A.?热水壶??????????????????????????????????????????B.?破壁机
C.?电饭锅???????????????????????????????????????D.?电视机
6.如图为直流电动机的基本构造示意图。以下相关的分析中正确的是（?? ）
A.?电动机是利用电磁感应的原理_?·???????
B._?电动机工作过程中，消耗的电能全部转化为机械能
C.?使线圈连续不停地转动下去是靠电磁继电器来实现的
D.?仅改变磁感线的方向可以改变线圈转动的方向
7.如图所示，闭合开关，铜棒向右运动。为使开关闭合后铜棒向左运动，下列操作可行的是（ ???）
A.?换用更细的铜棒??????????????????????????????????????????????????B.?将电源的正、负极对调
C.?向左移动滑动变阻器的滑片????????????????????????????????D.?将电源正、负极和磁体N、S极同时对调
二、填空题
8.如图所示，闭合开关，静止_????????????ab_在轨道上向右运动，说明了通电导体在磁场中受到________的作用。若只将电源的正、负极对调，则导体棒ab将向________运动（选填“左”或“右”）；若只将蹄形磁铁的N、S极对调，则导体棒ab将向________运动（选填“左”或“右”）。【来源：21cnj*y.co*m】
9.通电线圈在磁场中受力的大小与________和________有关。
10.生活中很多用电器洗衣机、电_é???????¨?·???????_都要把________能转化为________能，它是通过电器中安装的________来实现此能量转化的。 21*cnjy*com
11.如图所示，玩具电动机的工_????????????_________，玩具电动车向前运动的过程中，发生的主要能量转化是________能转化为________能。
12.与其他动力装置相比，电动机具有哪些明显的优点________？
13.电动机的原理是________在磁场中受到力的作用，受力方向与________和________有关系。
14.小明连接_?????????????¤????_电路．闭合开关，静止的金属杆向右运动；把电源的正负极对调后，静止的金属杆向左运动．以上实验说明：通电导体在磁场中________，并且在同一磁场中其方向与________有关，利用这一原理可以制成________． 【版权所有：21教育】

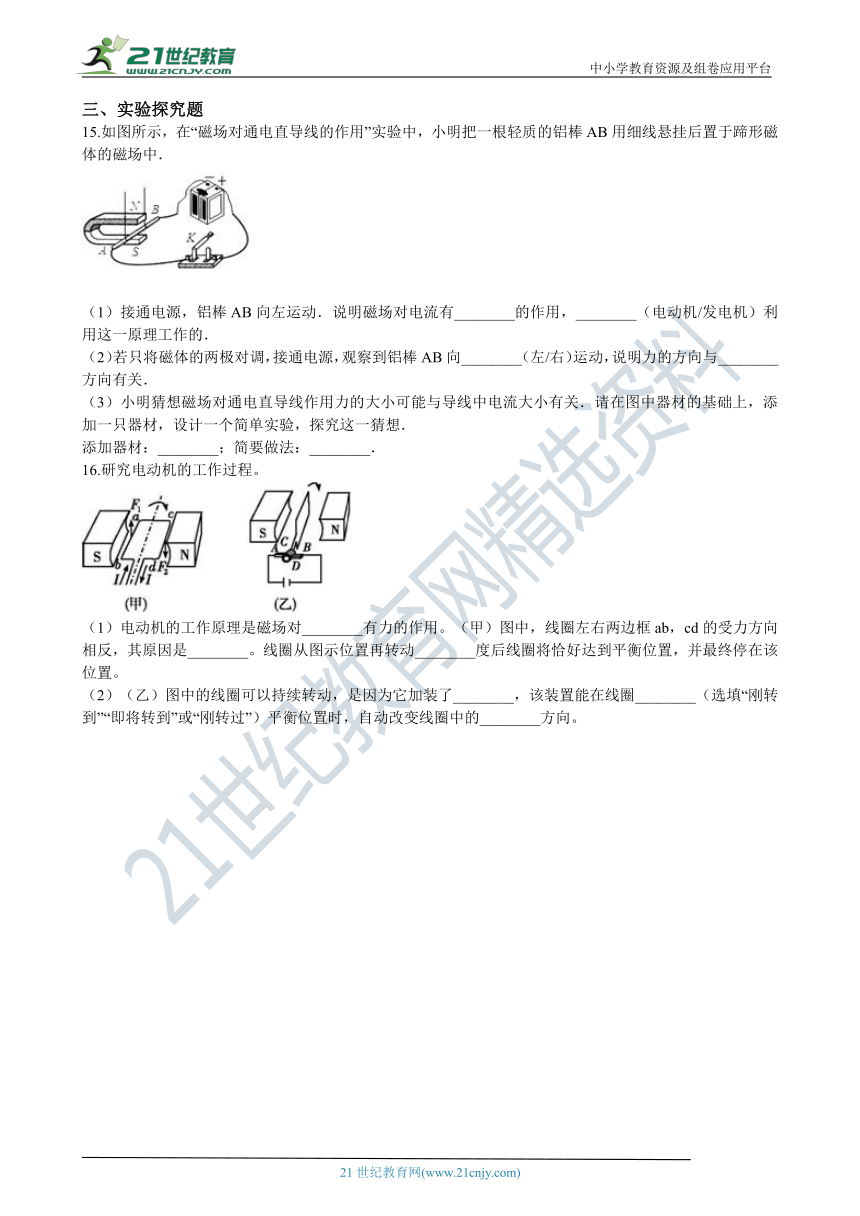

三、实验探究题
15.如图所示，在“磁场对通电直导线的作用”实验中，小明把一根轻质的铝棒AB用细线悬挂后置于蹄形磁体的磁场中．

（1）接通电源，铝棒AB向左运动．说明磁场对电流有________的作用，________（电动机/发电机）利用这一原理工作的．
（2）若只将磁体的两极对调，接通电源，观察到铝棒AB向________（左/右）运动，说明力的方向与________方向有关．
（3）小明猜想磁场对通电直导线作用力的大小可能与导线中电流大小有关．请在图中器材的基础上，添加一只器材，设计一个简单实验，探究这一猜想．21·cn·jy·com
添加器材：________；简要做法：________．
16.研究电动机的工作过程。
（1）电动机的工作原理是磁场对________有力的作用。（甲）图中，线圈左右两边框ab，cd的受力方向相反，其原因是________。线圈从图示位置再转动________度后线圈将恰好达到平衡位置，并最终停在该位置。 2-1-c-n-j-y
（2）（乙）图中的线圈可_?????????è????¨???_是因为它加装了________，该装置能在线圈________（选填“刚转到”“即将转到”或“刚转过”）平衡位置时，自动改变线圈中的________方向。
答案解析部分
一、单选题
1. B
解：电动汽车的能量转_?????????è??è?????_为机械能。电磁炉、电烙铁、电热水器工作时，都是消耗了电能，得到了内能，因此是将电能转化为内能，ACD不符合题意。电风扇的工作原理是通电线圈在磁场中受到力的作用，工作时将电能转化为机械能，B符合题意。
故答案为：B。
【分析】电动机将电能转化为机械能，工作原理是通电线圈在磁场中受到力的作用。
2. C
解：当闭合开关时，导体中有电流通过，导线会动，说明通电导体在磁场中受力的作用，C符合题意。
故答案为：C.
【分析】通电导体在磁场中受力的作用而运动。
3. D
解：A. 电动机的原_??????é???????????_在磁场中受力，或通电线圈在磁场中受力转动，A符合题意；B. 换向器的作用是，当线圈刚转过平衡位置时改变线圈中电流的方向，所以能够使线圈持续转动，B符合题意；C. 电动机通入的是电，产生的是运动，是电能转化成机械能，C符合题意；D. 说反了，不正确。 www.21-cn-jy.com
故答案为：D.
【分析】电动机的原理是通电导体在磁场中受力，是电能转化成机械能，当线圈刚转过平衡位置时换向器改变线圈中电流的方向.
4. A
解：A、电动机是利用通电导线在磁场中受力的作用的原理制成的，A符合题意；
B、电流周围存在磁场，人们根据这一现象制成了电磁铁，B不符合题意；
C、这是磁场的基本性质，是研究磁场的方法，C不符合题意；
D、电磁感应现象是发电机的原理，D不符合题意．
故答案为：A．
【分析】在电和磁这一部分中，_?????°???????¤????_学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.
5. B
解： AC、热水壶、电饭锅利用的是电流的热效应，AC不符合题意；
B、破壁机利用电动机工作，其工作原理是通电导体在磁场中受力，B符合题意；
D、电视机工作时把电能转化为光能、声能和内能，D不符合题意。
故答案为：B
【分析】①电动机、扬声器的原理是通电导体在磁场中受力；②发电机、动圈式话筒的原理是电磁感应现象；③电磁铁、奥斯特实验原理是电流的磁效应.21·世纪*教育网
6. D
解： A、电动机是利用通电导线在磁场中受力的作用的原理工作的，A不符合题意；
B、电动机工作过程中，消耗的电能大部分转化为机械能，有一部分电能转化成了热能，B不符合题意；
C、使线圈连续不停地转动下去是靠换向器来实现的，C不符合题意；
D、电动机是利用通电_????????¨?????????_受力的作用的原理工作的，且所受力的方向与电流的方向和磁场的方向有关，故仅改变磁感线的方向可以改变线圈转动的方向，D符合题意；
故答案为：D
【分析】磁场对通电导体有力的作用，导体受力的方向和电流方向有关，和磁场方向有关。
7. B
解：由左_???????????????é??_电导体在磁场中受力移动的方向与电流方向和磁场方向有关，因此要改变铜棒的移动方向，可以改变磁极或改变电流方向。A不符合题意；B．将电源的正、负极对调，改变了电流方向，B符合题意；C．向左移动滑动变阻器的滑片，只改变了电流的大小，C不符合题意；D．电源正、负极和磁体N、S极同时对调，由左手定则可知，铜棒移动方向不变，D不符合题意。
故答案为：B
【分析】要改变通电直导线的运动方向，只能改变电流方向和磁场方向中的一个即可，两个因素不能同时改变.
二、填空题
8. 力；左；左
解：闭合开_??????é???????????_体棒ab在轨道上向右运动，说明了通电导体在磁场中受到力的作用。若只将电源的正、负极对调，则导体棒ab的运动方向与原来相反，即将向左运动；若只将蹄形磁铁的N、S极对调，则导体棒ab的运动方向与原来相反，即将向左运动。 www-2-1-cnjy-com
【分析】（1）通电导体在磁场中会受到力的作用，这是电动机的工作原理；
（2）通电导体在磁场中的运动方向受电流方向和磁场方向的影响。
9. 电流的大小；磁场的强弱
解：通电线圈在磁场中受力的大小与电流的大小和磁场的强弱有关。
故答案为：电流的大小；磁场的强弱。
【分析】通电导线在磁场中受力的作用，力的大小和电流大小有关，和磁场强弱有关。
10. 电；机械；电动机
解：洗衣机、电风_?????¨?·???????é??_要把电能转化为机械能，它是通过电器中安装的电动机来实现此能量转化的。
故答案为：电；机械；电动机.
【分析】能量的转化是通过做功实现的，电能的转化是通过电流做功把电能转化为其他形式的能.
11. 通电导体在磁场中受力；电；机械
解：电动机是利用“通电导体在磁场中受力”原理制成的，电动机工作时消耗电能得到机械能，即将电能转化为机械能。 21教育网
故答案为：通电导体在磁场中受力；电；机械。
【分析】磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.
12.电动机启动、停止和改变方向都很方便，且容易控制和操作；它结构简单，造价低，此外，它的效率较高，对环境几乎没有污染．?
解：电动机启动、停止和改变方向都很方便，且容易控制和操作；它结构简单，造价低，此外，它的效率较高，对环境几乎没有污染。
【分析】结合电动机的有点解答即可.
13.通电导体；磁场方向；电流方向
解：__???????????¨???_的原理是通电导体在磁场中受到力的作用，并且受力的方向与磁场方向和电流方向有关。
故答案为：通电导体；磁场方向；电流方向。
【分析】电动机的工作原理是通电导体在磁场中受力的作用，受力方向和磁场方向、电流方向有关。
14.受到力的作用；电流的方向；电动机
解：
如图所示装置中，闭合开关，静止的金属杆向右运动，这说明通电导体在磁场中受到力的作用；
保持磁极不变，把电源的正负极_???è°?????????????_的方向相反，静止的金属杆向左运动（受力的方向也相反），这说明通电导体在磁场中受力的方向与电流的方向有关；【来源：21·世纪·教育·网】
利用这个原理人们制成了电动机．
故答案为：受到力的作用；电流的方向；电动机．
【分析】（1）力是改变物体运_??¨???????????????_；当力的方向发生改变的时候，受力物体的运动状态也会发生改变；（2）通电导线在磁场中所受力的方向与电流的方向和磁场的方向有关．（3）电动机是根据通电线圈在磁场中受力而转动．
三、实验探究题
15. （1）力_????????¨???
???_2）右；磁场的
（3）滑动变阻器；在图所示的电路中串联一个滑动变阻器，移动变阻器的滑片，改变导线中电流的大小，观察通电导线摆动的幅度；比较通电导线摆动的幅度，以此判断磁场对通电导线作用力大小与导线中电流的大小是否有关 【出处：21教育名师】
解：（1）把一_???è??è?¨???é?????_作为直导线放在蹄形磁体的磁场里，接通电源，看到直导线向左运动．说明磁场对通电导线有力的作用；电动机就是利用该原理制成的；（2）只将磁体的两极对调，接通电源，导体的运动方向会改变，所以观察到直导线向右运动；说明力的方向与磁场的方向有关；（3）探究磁场中通电导线作用力大小与导线中电流的大小是否有关，可以在其他条件不变的情况下，添加一滑动变阻器来改变电路中的电流．
其做法如下：在图所示的电路中串联一个滑动变阻器，移动变阻器的滑片，改变导线中电流的大小，观察通电导线摆动的幅度；
判断方法：比较通电导线摆动的幅度，以此判断磁场对通电导线作用力大小与导线中电流的大小是否有关．
故答案为：（1）力；电动机；（_2???????????????_的；（3）滑动变阻器；在图所示的电路中串联一个滑动变阻器，移动变阻器的滑片，改变导线中电流的大小，观察通电导线摆动的幅度；比较通电导线摆动的幅度，以此判断磁场对通电导线作用力大小与导线中电流的大小是否有关．
【分析】（1）通电导体在磁场_????????°?????????_用；电动机就是利用该原理制成的；（2）通电导体的运动方向跟电流方向、磁感线方向有关，二者只能改变其一，如果两者都改变，导体运动方向不变；（3）在电压一定时，导体中的电流大小跟导体的电阻大小有关，滑动变阻器就是靠改变连入电路中电阻线的长度来改变电路中电流大小的．
16. （1）通电线圈；电流方向不同；90
（2）换向器；刚转过；电流
解：（1）电动机的工作原理是磁场对通电线圈有力的作用。
线圈受力方向与电流_??????????????????_向有关；甲图中，线圈左右两边框ab、cd的受力方向相反，是因为两侧的电流方向不同。当线圈从图示位置再转动90度后，线圈将恰好达到平衡位置，此时受力平衡，最终会停在该位置。（2）乙图中的线圈可以持续转动，是因为它加装了换向器，它能在线圈刚转过平衡位置时，自动改变线圈中的电流方向。
故答案为：（1）通电线圈； 电流方向不同； 90； （2）换向器； 刚转过；电流。
【分析】（1）电_??¨???????·???????_理是磁场对通电线圈有力的作用；线圈受力方向与电流方向和磁场方向有关；（2）换向器可以改变电流方向，从而改变导体的受力方向，实现连续转动。21世纪教育网版权所有
