五年级科学上册课件－2.7做个太阳能热水器 教科版 (共30张PPT)

2.7 做个太阳能
热水器
教科版五年级科学上册课件
A、物体颜色与吸热
B、阳光直射、
斜射与吸热
（1）深色比浅色升温快
（2）表面粗糙的比光滑的升温快
（3）与太阳光成垂直角度摆放的升温快
怎样得到更多的光和热？
复习回顾：
你知道吗？
太阳能热水器是利用多种科学原理设计出来的一种节能装置。我们一起来看一看！

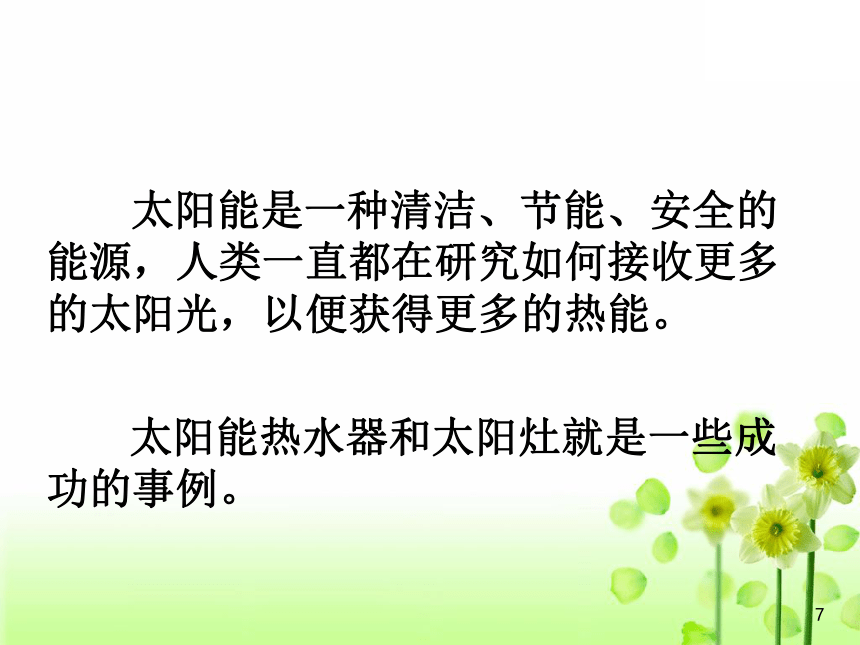

太阳能是一种清洁、节能、安全的能源，人类一直都在研究如何接收更多的太阳光，以便获得更多的热能。
太阳能热水器和太阳灶就是一些成功的事例。
*
*
1、太阳能热水器的构造
太阳能热水器由：集热器、保温贮水箱、连接管道、支架和控制系统组成。
2、制造太阳能热水器的材料
制造太阳能热水器的材料：吸热材料、保温材料、贮水箱、支架等
*
太阳能热水器主要由两部分构成：
集热器，玻璃管是双层真空的，与保温瓶的玻璃内胆结构基本相同，只是在内层玻璃的外表面涂了一层黑色的吸热层。
保温储水箱，下部与玻璃吸热管相通。
*
利用集热器吸收太阳光，将光能转化成热能，并通过储水箱将热水储存。通过控制系统进出冷热水。
：
工作原理：
通过集热管吸收太阳能给冷水加热，然后把热水送到保温箱保持一定的温度，当我们需要用热水时，通过控制系统放热水，并补充一定量的冷水到集热器进行加热。
*
热水
冷水
·
太阳辐射
反光板反射
真空集热器
高效保温水箱
保温水箱
自来水
出热水
集热器
下循环管
上循环管
排污阀
思考：
要想让太阳能热水器更快吸收更多的热量，太阳能该怎样摆放呢？
让太阳能的受热面与阳光垂直摆放。
设计我们的太阳能热水器！
制作要求：
1、至少能装200毫升水；
2、要利用容易得到的材料；
3、尽可能在15分钟内，使水的温度升上去；
4、具有加热冷水、保温这两个基本的功能。
*
思考：
为了使热水器尽快地升温，需要考虑哪些问题？采取哪些措施？
主要应该包括哪两部分？（吸光发热和保温）
选用什么材料做？
1、我们应该选择哪些材料？
大纸盒、泡沫塑料、小饮料瓶、锡箔纸、透明塑料纸
2、 怎样使我们的太阳能热水器的
水热得快，温度高？
塑料瓶、盒子既是集热器又是保温箱。
用塑料瓶装水，容易让阳光射进去，但可以减少热量外流，起到升温和保温的双重作用。
盒子里面涂黑色，是为了吸收更多的太阳辐射。
盒子内瓶子的背面贴锡纸是为了加强反射，让透过瓶子的阳光反射回瓶子，减少热量外流。
盒子的盖用塑料薄膜，也和塑料瓶一样，减少了盒内的热量向外辐射。
瓶子周围用塑料泡沫，是为了保温。
装塑料瓶的盒子支起来，可以改变角度，以保持使阳光直射。
我们的设计
材料：大纸盒、泡沫塑料、小饮料瓶、锡箔纸、透明塑料纸
升温和保温的措施：
1、把瓶子支起来，背面用锡箔纸反光。
2、对着光的一面用透明塑料纸盖住。
3、盒子可以改变角度。
4、盒子内外完全涂成黑色。
《我们的太阳能热水器》设计方案
设计时间： 年 月 日
小组成员
材料准备
设计方案
设计样图
1、太阳能热水器把光能转化成了热能。（ ）
2、没有太阳的日子太阳能热水器也能很好工作。（ ）
3、设计太阳能热水器，还要考虑它的保温性能。（ ）
4、太阳能热水器高效吸收太阳能的部件是集热器 。（ ）
5、太阳能热水器中底部的反光材料，能提高吸热效率。（ ）
√
×
√
√
√
随堂练习
