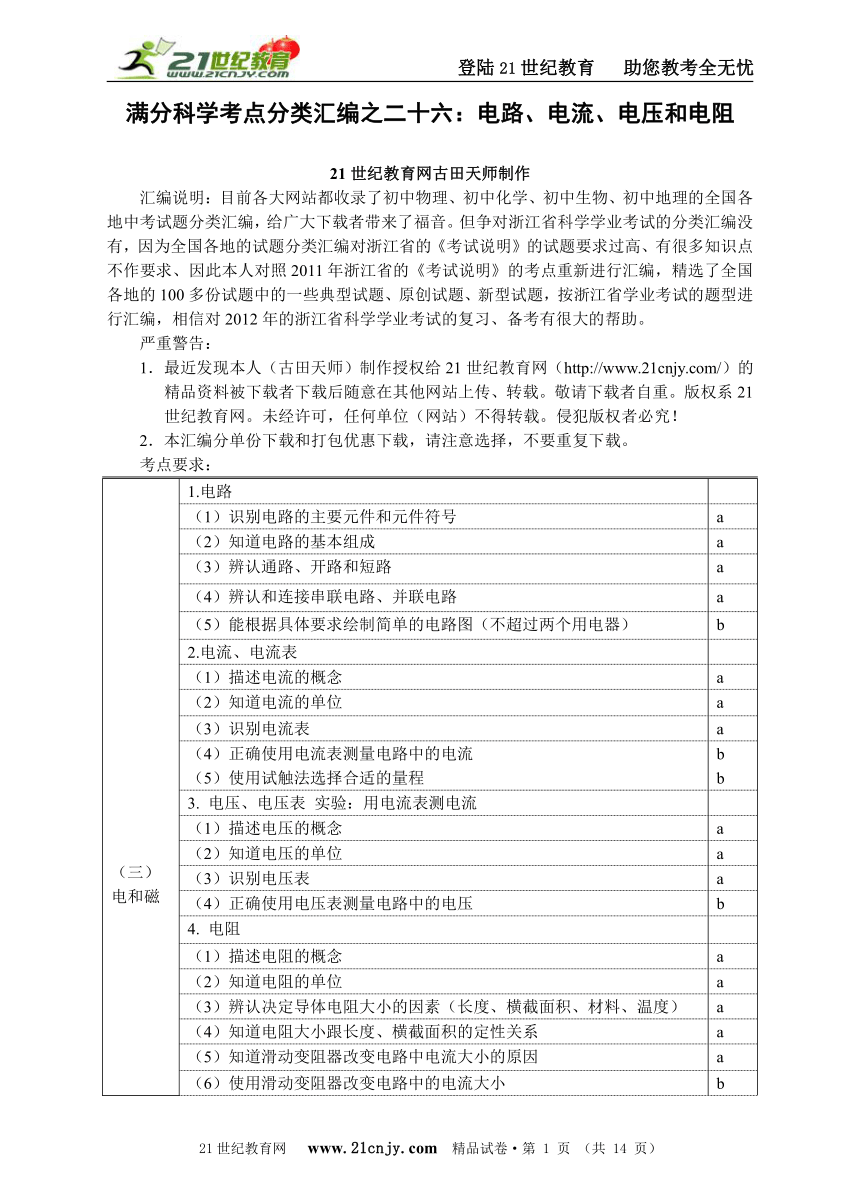

满分科学考点分类汇编之二十六：电路、电流、电压和电阻

登陆21世纪教育 助您教考全无忧
满分科学考点分类汇编之二十六：电路、电流、电压和电阻
21世纪教育网古田天师制作
汇编说明：目前各大网站都收录了初中物理、初中化学、初中生物、初中地理的全国各地中考试题分类汇编，给广大下载者带来了福音。但争对浙江省科学学业考试的分类汇编没有，因为全国各地的试题分类汇编对浙江省的《考试说明》的试题要求过高、有很多知识点不作要求、因此本人对照2011年浙江省的《考试说明》的考点重新进行汇编，精选了全国各地的100多份试题中的一些典型试题、原创试题、新型试题，按浙江省学业考试的题型进行汇编，相信对2012年的浙江省科学学业考试的复习、备考有很大的帮助。
严重警告：
1．最近发现本人（古田天师）制作授权给21世纪教育网（http://www.21cnjy.com/）的精品资料被下载者下载后随意在其他网站上传、转载。敬请下载者自重。版权系21世纪教育网。未经许可，任何单位（网站）不得转载。侵犯版权者必究！
2．本汇编分单份下载和打包优惠下载，请注意选择，不要重复下载。
考点要求：
（三）电和磁 1.电路
（1）识别电路的主要元件和元件符号 a
（2）知道电路的基本组成 a
（3）辨认通路、开路和短路 a
（4）辨认和连接串联电路、并联电路 a
（5）能根据具体要求绘制简单的电路图（不超过两个用电器） b
2.电流、电流表
（1）描述电流的概念 a
（2）知道电流的单位 a
（3）识别电流表 a
（4）正确使用电流表测量电路中的电流（5）使用试触法选择合适的量程 bb
3. 电压、电压表 实验：用电流表测电流
（1）描述电压的概念 a
（2）知道电压的单位 a
（3）识别电压表 a
（4）正确使用电压表测量电路中的电压 b
4. 电阻
（1）描述电阻的概念 a
（2）知道电阻的单位 a
（3）辨认决定导体电阻大小的因素（长度、横截面积、材料、温度） a
（4）知道电阻大小跟长度、横截面积的定性关系 a
（5）知道滑动变阻器改变电路中电流大小的原因 a
（6）使用滑动变阻器改变电路中的电流大小 b

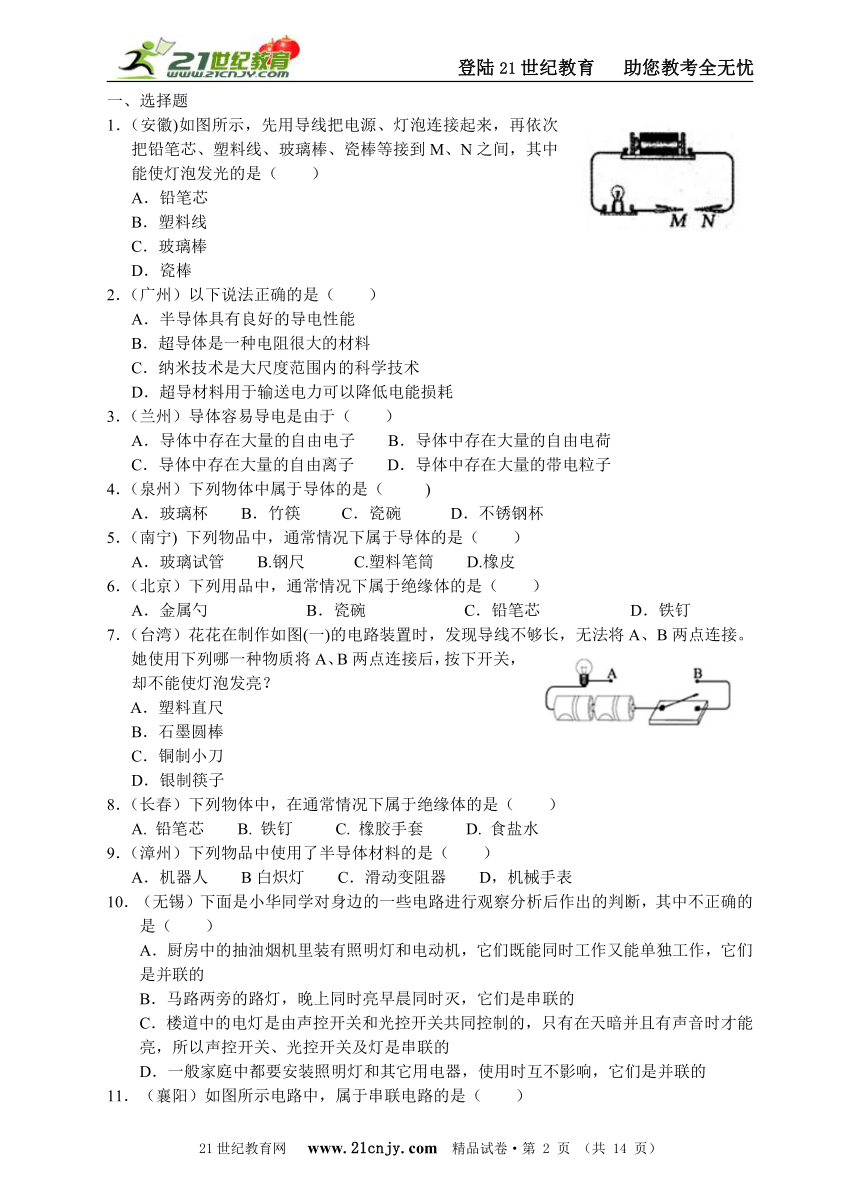

一、选择题
1．（安徽)如图所示，先用导线把电源、灯泡连接起来，再依次把铅笔芯、塑料线、玻璃棒、瓷棒等接到M、N之间，其中能使灯泡发光的是（　　）
　 A．铅笔芯
B．塑料线
C．玻璃棒
D．瓷棒
2．（广州）以下说法正确的是（　　）
A．半导体具有良好的导电性能
B．超导体是一种电阻很大的材料
C．纳米技术是大尺度范围内的科学技术
D．超导材料用于输送电力可以降低电能损耗
3．（兰州）导体容易导电是由于（　　）
A．导体中存在大量的自由电子 B．导体中存在大量的自由电荷
C．导体中存在大量的自由离子 D．导体中存在大量的带电粒子
4．（泉州）下列物体中属于导体的是（ )
A．玻璃杯 B．竹筷 C．瓷碗 　D．不锈钢杯
5．（南宁) 下列物品中，通常情况下属于导体的是（　　）
A．玻璃试管 B.钢尺 C.塑料笔筒 D.橡皮
6．（北京）下列用品中，通常情况下属于绝缘体的是（　　）
A．金属勺 B．瓷碗 C．铅笔芯 D．铁钉
7．（台湾）花花在制作如图(一)的电路装置时，发现导线不够长，无法将A、B两点连接。她使用下列哪一种物质将A、B两点连接后，按下开关，却不能使灯泡发亮？
　 A．塑料直尺
B．石墨圆棒
C．铜制小刀
D．银制筷子
8．（长春）下列物体中，在通常情况下属于绝缘体的是（ ）
A. 铅笔芯 B. 铁钉 C. 橡胶手套 D. 食盐水
9．（漳州）下列物品中使用了半导体材料的是（　　）
A．机器人 B白炽灯 C．滑动变阻器 D，机械手表
10．（无锡）下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（　　）
A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的

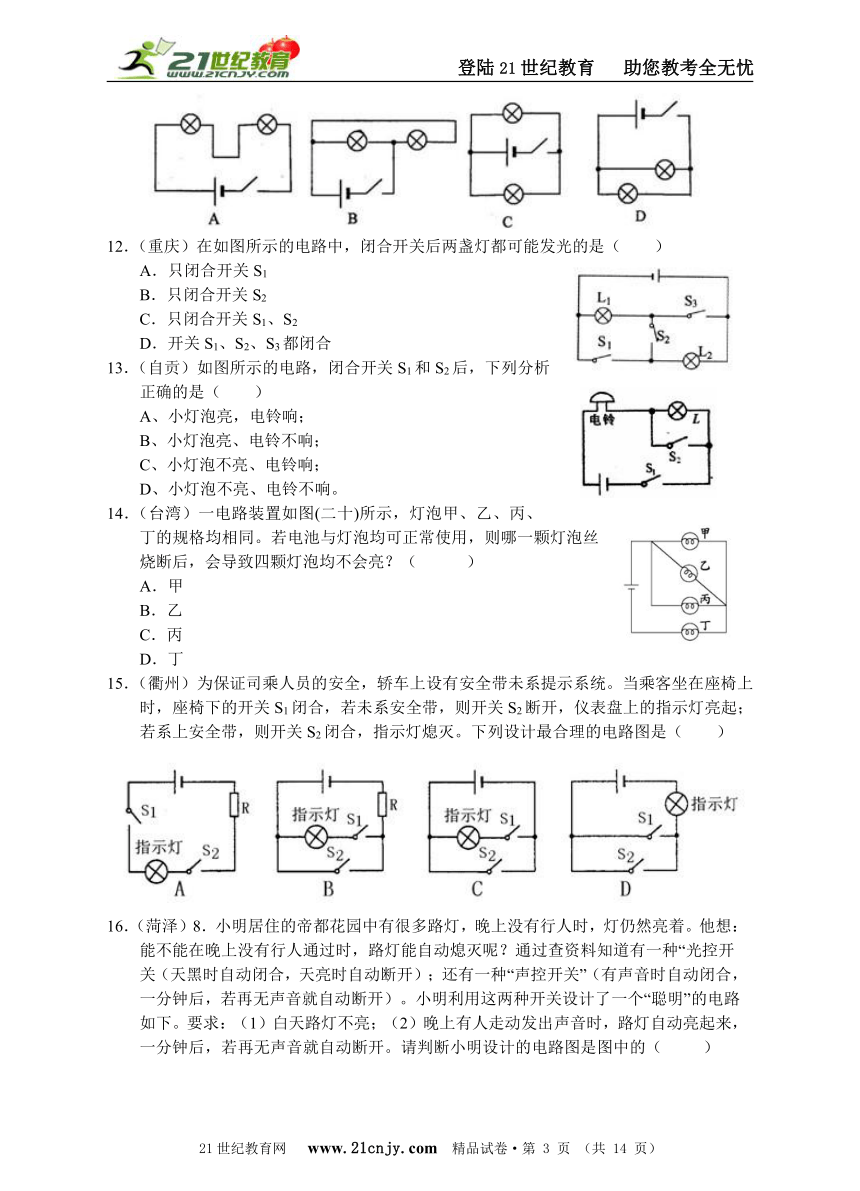

11．（襄阳）如图所示电路中，属于串联电路的是（　　）
12．（重庆）在如图所示的电路中，闭合开关后两盏灯都可能发光的是（　　）
A．只闭合开关S1
B．只闭合开关S2
C．只闭合开关S1、S2
D．开关S1、S2、S3都闭合*
13．（自贡）如图所示的电路，闭合开关S1和S2后，下列分析正确的是（　　）
　　A、小灯泡亮，电铃响；
B、小灯泡亮、电铃不响；
C、小灯泡不亮、电铃响；
D、小灯泡不亮、电铃不响。
14．（台湾）一电路装置如图(二十)所示，灯泡甲、乙、丙、丁的规格均相同。若电池与灯泡均可正常使用，则哪一颗灯泡丝烧断后，会导致四颗灯泡均不会亮？（　　　）
　　A．甲
B．乙
C．丙
D．丁
15．（衢州）为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。下列设计最合理的电路图是（　　）

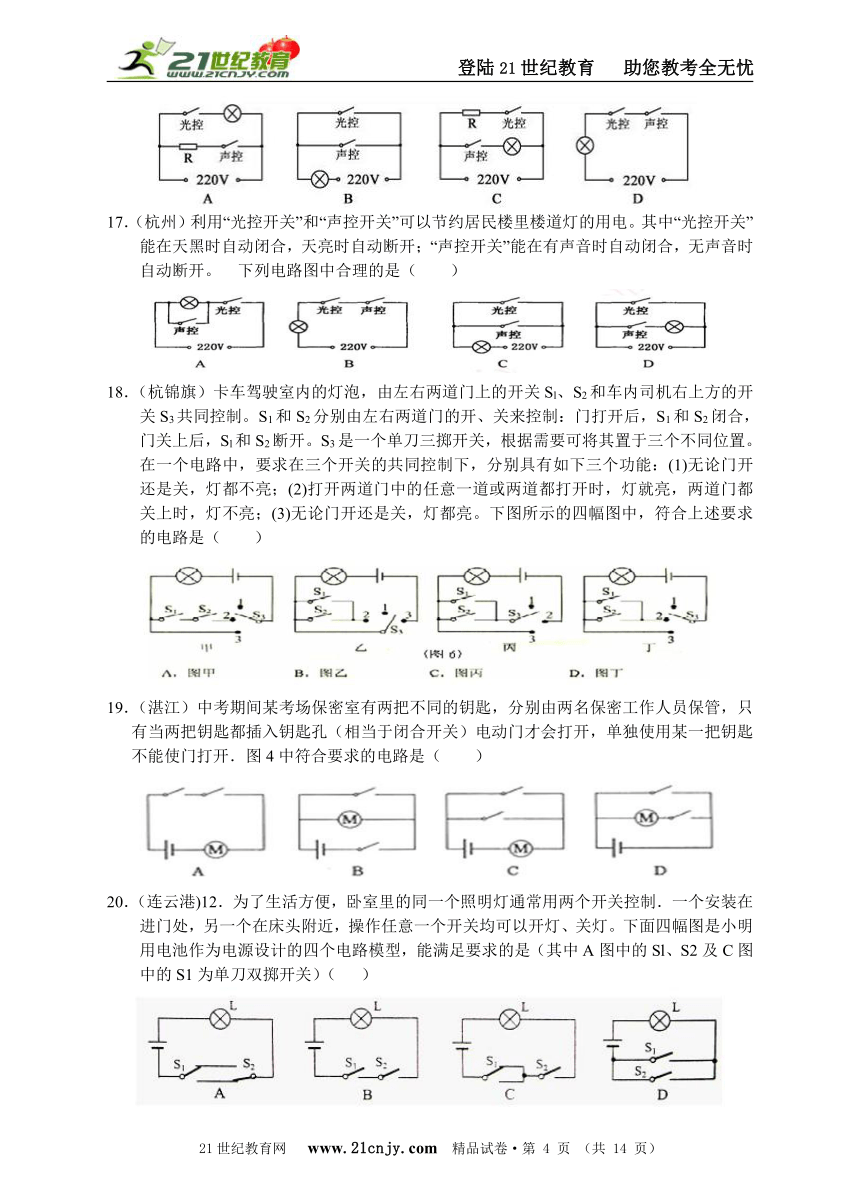

16．（菏泽）8．小明居住的帝都花园中有很多路灯，晚上没有行人时，灯仍然亮着。他想：能不能在晚上没有行人通过时，路灯能自动熄灭呢？通过查资料知道有一种“光控开关（天黑时自动闭合，天亮时自动断开）；还有一种“声控开关”（有声音时自动闭合，一分钟后，若再无声音就自动断开）。小明利用这两种开关设计了一个“聪明”的电路如下。要求：（1）白天路灯不亮；（2）晚上有人走动发出声音时，路灯自动亮起来，一分钟后，若再无声音就自动断开。请判断小明设计的电路图是图中的（ ）
17．（杭州）利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。 下列电路图中合理的是（　　）
18．（杭锦旗）卡车驾驶室内的灯泡，由左右两道门上的开关Sl、S2和车内司机右上方的开关S3共同控制。S1和S2分别由左右两道门的开、关来控制：门打开后，S1和S2闭合，门关上后，Sl和S2断开。S3是一个单刀三掷开关，根据需要可将其置于三个不同位置。在一个电路中，要求在三个开关的共同控制下，分别具有如下三个功能：(1)无论门开还是关，灯都不亮；(2)打开两道门中的任意一道或两道都打开时，灯就亮，两道门都关上时，灯不亮；(3)无论门开还是关，灯都亮。下图所示的四幅图中，符合上述要求的电路是（　　）
19．（湛江）中考期间某考场保密室有两把不同的钥匙，分别由两名保密工作人员保管，只有当两把钥匙都插入钥匙孔（相当于闭合开关）电动门才会打开，单独使用某一把钥匙不能使门打开．图4中符合要求的电路是（　　）
20．（连云港)12．为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的Sl、S2及C图中的S1为单刀双掷开关）（ ）

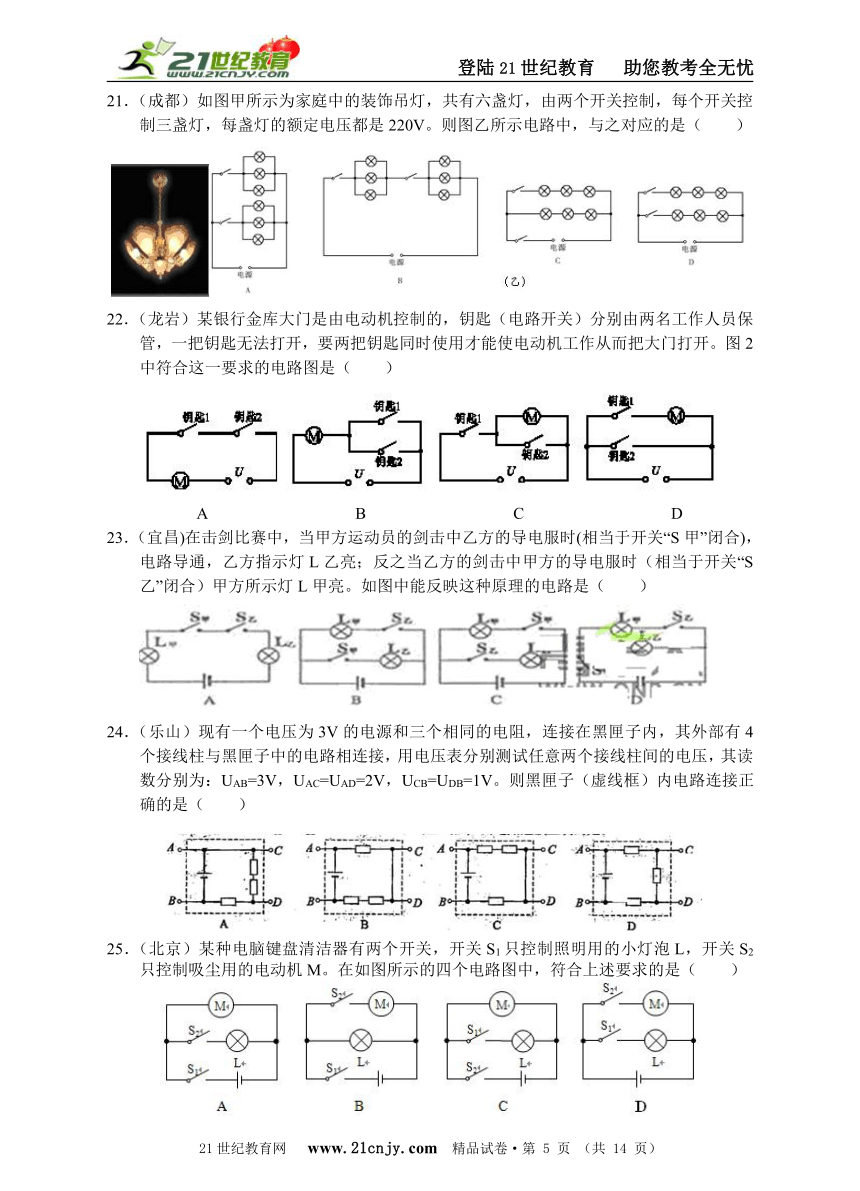

21．（成都）如图甲所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V。则图乙所示电路中，与之对应的是（　　）
( http: / / www.21cnjy.com / )
22．（龙岩）某银行金库大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保管，一把钥匙无法打开，要两把钥匙同时使用才能使电动机工作从而把大门打开。图2中符合这一要求的电路图是（　　）
A B C D
23．（宜昌)在击剑比赛中，当甲方运动员的剑击中乙方的导电服时(相当于开关“S甲”闭合)，电路导通，乙方指示灯L乙亮；反之当乙方的剑击中甲方的导电服时（相当于开关“S乙”闭合）甲方所示灯L甲亮。如图中能反映这种原理的电路是（　　）
　　 ( http: / / www.21cnjy.com / )
24．（乐山）现有一个电压为3V的电源和三个相同的电阻，连接在黑匣子内，其外部有4个接线柱与黑匣子中的电路相连接，用电压表分别测试任意两个接线柱间的电压，其读数分别为：UAB=3V，UAC=UAD=2V，UCB=UDB=1V。则黑匣子（虚线框）内电路连接正确的是（　　）
25．（北京）某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在如图所示的四个电路图中，符合上述要求的是（　　）
( http: / / www.21cnjy.com / )
26．（河池）保密室有两道门，只要有一道门没有关上（相当于一个开关断开），值班室内的指示灯就会发光报警。如图所示的四个电路图中，能体现该装置工作原理的是（　　）
27．（泉州）如图(a)所示的实物图。与图(b)所示电路对应的是（　　）
( http: / / www.21cnjy.com / )
28．（绍兴)下列四个电路中，电流表能测量通过灯L1电流的是（　　）
29．（兰州）如图所示，在练习使用电流表的实验中，某同学发现电流表（0～3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（　　）
A．0.42A
B．0.44A
C．2.2A
D．2.4A
30．（乐山）下列用电器中，额定电流最接近0.05A的是（　　）
31．（南宁) 在探究串联电路电流的规律时，电路如图所示。闭合开关，电流表测出A、B、C三处的电流分别为IA、IB、IC 。关于它们的大小关系，正确的是（　　）
　　A．IA＜IB B．IA＜IC C．IB＞IC D．IA＝IC
32．（广安）如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电 压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是( )
　 A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
33．（自贡）某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成右图所示电路。若开关闭合，其后果是（　　）
A、电压表不会烧坏，电流表可能烧坏
B、两表不会被烧坏
C、电压表不会被烧坏，但无示数
D、两表会被烧坏。
34．（宁波）如图所示电路中，要使电阻R1和R2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（　　）
A．电流表 电流表
B．电流表 电压表
C．电压表 电流表
D．电压表 电压表
35．（昆明）下列材料中符合大功率、远距离输送电能要求并最具有应用前景的是（　　）
A．铝质材料 B．超导体材料 C．纳米材料 D．半导体材料
36．（潜江）下列物体中，不可能应用超导材料的是（　　）
A．输电导线 B．发电机线圈 C．电炉丝 D．磁悬浮列车
二、简答题
1．（肇庆）有一种材料，它的导电性介于导体和绝缘体之间，这种材料称为_______材料，电脑的微处理器就是由成千上万个这种材料制成的元件组成；某些材料在特定温度下，电阻接近于零，这种材料物理学上称之为_______材料，此处的特定温度通常_______（选填“很高”、“接近常温”或“很低”）．
2．（舟山）汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯。则位于汽车同侧的前后两个转向灯的连接方式为 。要打开转向灯，司机要拨动一下方向盘旁的一根杆子，这根杆子的作用相当于电路中的 。
3．（菏泽）示教板上面安装两个完全相同的灯泡，都能发光。在不看示教板背面电路连接，不用其他任何仪器的情况下，判断它们是串联还是并联
方法 现象 结论
串联
并联
4．（绵阳）如图是简化了的电冰箱的电路图。图中M是压缩机的电动机，L是电冰箱内 部的照晚灯。当电冰箱接入电路后，关闭了电冰箱的门时，开关S1与S2的状态是__________；当又打开正在工作的电冰箱门时，开关S1与S2的状态是__________。
5．（济宁)家庭电路中的电视机、电冰箱、电脑等用电器之间的连接方式是 联。
6．（大连）将图中的各器材连成电路。要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯。
7．（内江）为节约电能，在居民楼的楼道中，装有由声控开关和光控开关共同控制的楼道灯。夜晚，当有人走动发出声音时，电路接通，灯亮;经过一两分钟后，开关内部的延时装置就把电路断开，灯灭。白天，无论发出多大的声音，灯也不亮。请将图乙中的器材连成符合楼道灯要求的电路。
8．（鞍山）某学校前后门各装有一个开关，值班室有红、绿灯各一盏，电铃一个，共用一个电源。要求有人按前门开关时，红灯亮、电铃响；有人按后门开关时，绿灯亮、电铃响。请你设计一个符合要求的电路图。
9．（山西）请在图的两个虚线框内，选填 “电源”和 “开关”的符号，并满足当开关都闭合时两灯组成并联电路。
( http: / / www.21cnjy.com / )
10．（淮安）如图所示,是小华依据所学简单电路知识，设计的控制楼梯灯的三种方案电路。从安全用电角度对方案进行评估，其中合理的是 ______ 。理由是 _______________ 。
11．（江西）如图所示，是小宝同学做探究实验时的电路图，电路中的两只相同的电压表选用了不同的量程，测量时，两只电压表的指针恰好指在同一位置处，电压表V1和V2的示数之比是 ，选择0~15V量程的电压表是 。
12．（成都）如图所示，甲、乙是电流表或电压表。当开关S闭合后，要使电阻R1、R2并联，甲表是　　　　，乙表是　　　　。
　 ( http: / / www.21cnjy.com / )
　　　　　第12题图　　　　　　　第13题图
13．（鸡西)如图所示，闭合开关后，要使L1和L2都发光，甲是 表；乙是 表。
14．（新疆）如图是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的 ，从而减小了导线的 ，以达到减少输电线上电能损失的目的。
15．（莆田）一根粗细均匀的铜导线，电阻为R，如果把它截为长度相同的两段，每段的电阻为R1，则R1 R；如果原来的导线对折拧成一条使用，其电阻为R2，则R2 R。（填“＜”“＞”“＝”）
三、实验探究题
1．（柳州)在“探究串联电路中各点的电流有什么关系” 时，小明设计实验如下。
把两个灯泡L1、L2串联起来接到如图所示电路中，分别把图中A、B、C各点断开，把________接入，测量流过的电流，看看它们之间有什么关系。换上另外两个小灯泡，再次测量三点的_______，看看是否还有同样的关系。 下表是两次测量的记录数据。
分析和论证：
(1)在拆接电路时，开关S必须处于________状态。
(2)结论：串联电路中各处__________相等。
2．（长春） 如图，甲是小强用电流表测通过小灯泡电流的实物连接图。
（1）请指出图甲中的错误：____________________________________。
（2）请在乙图中用笔画线表示导线，画出正确的连接方法。
( http: / / www.21cnjy.com / )
3．（自贡）在探究导体电阻大小与那些因素有关的实验中，采用了“控制变量”的方法。下表是某实验小组在实验中所用导体的相关物理量的记录：
（1）要探究导体电阻大小与长度是否有关，应选用____________________两根导体。
（2）要探究导体电阻大小与横截面积是否有关，应选用_____________两根导体。
（3）要探究导体电阻大小与材料是否有关，应选用_________________两根导体。
4．（杭州）小张在探究导体电阻与长度的关系实验 时，器材有：6伏蓄电池、电压表(0--3V，0--15V)、滑动变阻器（50Ω 1. 5A）、开关各一个，导电性能较差的镍铬合金线MN(电阻较大），刻度尺一把，导线若干。
(1)右图是实验时没有连接完整的电路，请完成电路的连接。
(2)连接电路时，滑动变阻器的滑片要滑到 端（选填“A”或“B”），在实验中小张同学记录了下表一组实验数据，请你分析表中实验数据，得出导体两端的电压与长度的关系是 。
而小张认为由这些实验数据就可以得到导体电阻与导体长度成正比的结论。请你为他说明理由 。
5．（广安）在“探究导体的电阻跟哪些因素有关”的实验中：
（1）甲同学的猜想是：①电阻可能与导体的材料有关。
乙同学的猜想是：2电阻可能与导体的温度有关。
丙同学的猜想是：3电阻可能与导体的横截面积有关。
根据你掌握的电学知识，你认为：④电阻还与 有关。
（2）现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如右表。选用导线A和B进行实验，可以探究 （选填“甲” “乙”或“丙”）同学的猜想。要想探究猜想①应该选用 （选上面表格中导线的字母代号）两根导线进行实验。
6．（长春）在探究导体的导电能力与材料关系的实验时，某小组的同学选取了导电能力不受温度影响的材料甲和乙，它们的长度、横截面积均相同，分别测出了通过它们的电流与它们两端的电压。记录数据如表1和表2所示。
表1 材料甲
实验次数 一 二 三
I/A 0.4 0.8 1.2
U/V 2 4 6
表2 材料乙
实验次数 一 二 三
I/A 0.1 0.2 0.3
U/V 2 4 6
　（1）分析数据发现，每次实验中，通过材料甲的电流与其两端电压的比值都相等，材料乙的比值也相等。同学们把电流与电压的比值叫做“a”。“a”值越大，表明导体的导电能力越____________。
（2）如果把材料乙均匀拉长，其“a”值将________（选填“增大”、“不变”、“减小”）。进一步归纳能得出的结论是：当电压一定时，导体中的电流与“a”的关系是___________。
（3）如果从材料甲、乙中选择一种做输电用的导线，你建议应该选择材料_____________。
参考答案
一、选择题
1．A
2．D
3．B
4．D
5．B
6．B
7．A
8．C
9．A
10．B
11．A
12．B
13．C
14．D
15．B
16．D
17．B
18．D
19．A
20．A
21．A
22．A
23．C
24．C
25．D
26．B
27．A
28．D
29．C
30．C
31．D
32．C
33．A
34．A
35．B
36．C
二、简答题
1．半导体 超导 很低
2．并联 开关
3．见表
方法 现象 结论
拧下一只灯光 另一只灯泡灭
另一只灯泡仍亮
4．S1闭合、S2断开 S1闭合、S2也闭合
5．并
6．如图
7．如图
8．如图
9．如图
10．a b、c中两开关在用电器两侧，必然是一个安装在零线，一个安装在火线上，只有a中两开关可以都装在火线中
11．1：5 V2
12．电压表 电流表
13．电流 电压
14．横截面积 电阻
15．＜ ＜
三、实验探究题
1．电流表 电流 断开 各处（处处）
2．（1）电流表并联接入电路　　（2）注：电流表接哪个量程均可。
3．（1）A和D （2）A和C （3）A和B
4．（1）如图所示；
（2）B
导体两端的电压与长度成正比 根据欧姆定律可得，在电流强度相同时，导体两端的电压与导体的电阻成正比，所以导体的电阻与导体的长度成正比。
5．（1）长度 (2) 丙 （3） BC
6．（1）强 减小 （2）电流与“a”成正比（或“a”越大电流越大） （3）甲
导体编号 A B C D
长度（m） 1.0 1.0 1.0 0.5
横截面积（mm2） 1.2 1.2 2.4 1.2
材料 镍铬丝 锰铜丝 镍铬丝 镍铬丝
