登陆21世纪教育 助您教考全无忧

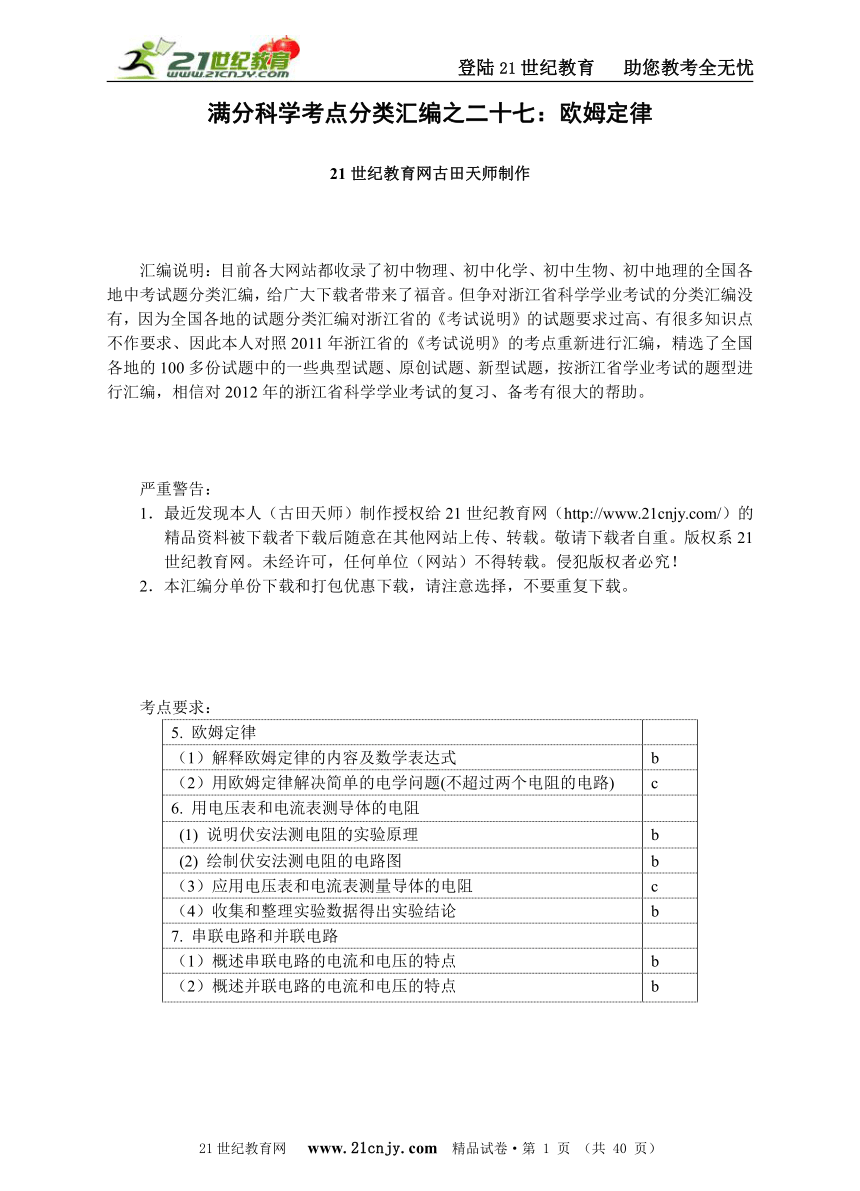

满分科学考点分类汇编之二十七：欧姆定律
21世纪教育网古田天师制作
汇编说明：目前各大网站都收录了初中物理、初中化学、初中生物、初中地理的全国各地中考试题分类汇编，给广大下载者带来了福音。但争对浙江省科学学业考试的分类汇编没有，因为全国各地的试题分类汇编对浙江省的《考试说明》的试题要求过高、有很多知识点不作要求、因此本人对照2011年浙江省的《考试说明》的考点重新进行汇编，精选了全国各地的100多份试题中的一些典型试题、原创试题、新型试题，按浙江省学业考试的题型进行汇编，相信对2012年的浙江省科学学业考试的复习、备考有很大的帮助。
严重警告：
1．最近发现本人（古田天师）制作授权给21世纪教育网（http://www.21cnjy.com/）的精品资料被下载者下载后随意在其他网站上传、转载。敬请下载者自重。版权系21世纪教育网。未经许可，任何单位（网站）不得转载。侵犯版权者必究！
2．本汇编分单份下载和打包优惠下载，请注意选择，不要重复下载。
考点要求：
5. 欧姆定律
（1）解释欧姆定律的内容及数学表达式 b
（2）用欧姆定律解决简单的电学问题(不超过两个电阻的电路) c
6. 用电压表和电流表测导体的电阻
(1) 说明伏安法测电阻的实验原理 b
(2) 绘制伏安法测电阻的电路图 b
（3）应用电压表和电流表测量导体的电阻 c
（4）收集和整理实验数据得出实验结论 b
7. 串联电路和并联电路
（1）概述串联电路的电流和电压的特点 b
（2）概述并联电路的电流和电压的特点 b

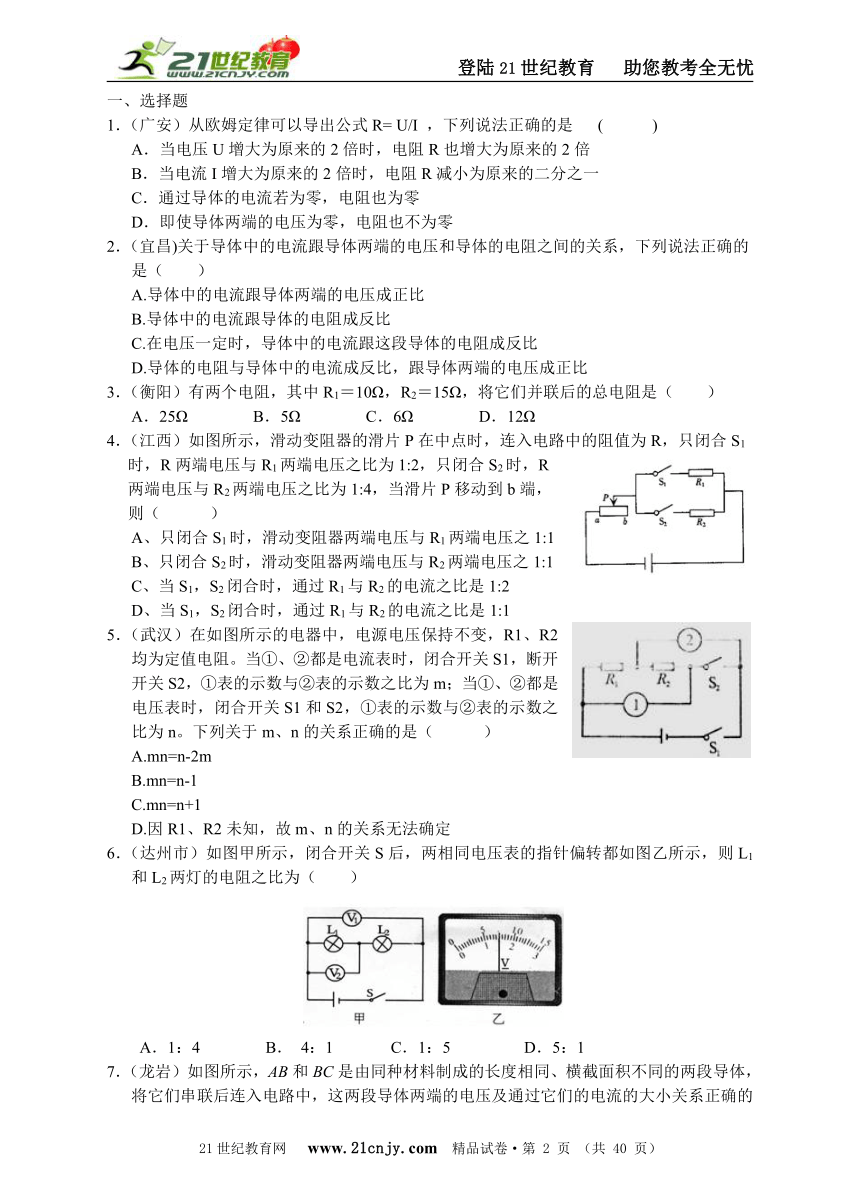

一、选择题
1．（广安）从欧姆定律可以导出公式R= U/I ，下列说法正确的是 ( )
A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍
B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一
C．通过导体的电流若为零，电阻也为零
D．即使导体两端的电压为零，电阻也不为零
2．（宜昌)关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是（ ）
A.导体中的电流跟导体两端的电压成正比
B.导体中的电流跟导体的电阻成反比
C.在电压一定时，导体中的电流跟这段导体的电阻成反比
D.导体的电阻与导体中的电流成反比，跟导体两端的电压成正比
3．（衡阳）有两个电阻，其中R1＝10Ω，R2＝15Ω，将它们并联后的总电阻是（ ）
A．25Ω B．5Ω C．6Ω D．12Ω
4．（江西）如图所示，滑动变阻器的滑片P在中点时，连入电路中的阻值为R，只闭合S1时，R两端电压与R1两端电压之比为1:2，只闭合S2时，R两端电压与R2两端电压之比为1:4，当滑片P移动到b端，则（ ）
A、只闭合S1时，滑动变阻器两端电压与R1两端电压之1:1
B、只闭合S2时，滑动变阻器两端电压与R2两端电压之1:1
C、当S1，S2闭合时，通过R1与R2的电流之比是1:2
D、当S1，S2闭合时，通过R1与R2的电流之比是1:1
5．（武汉）在如图所示的电器中，电源电压保持不变，R1、R2均为定值电阻。当①、②都是电流表时，闭合开关S1，断开开关S2，①表的示数与②表的示数之比为m；当①、②都是电压表时，闭合开关S1和S2，①表的示数与②表的示数之比为n。下列关于m、n的关系正确的是（ ）
A.mn=n-2m
B.mn=n-1
C.mn=n+1
D.因R1、R2未知，故m、n的关系无法确定
6．（达州市）如图甲所示，闭合开关S后，两相同电压表的指针偏转都如图乙所示，则L1和L2两灯的电阻之比为（ ）
A．1：4 B． 4：1 C．1：5 D．5：1

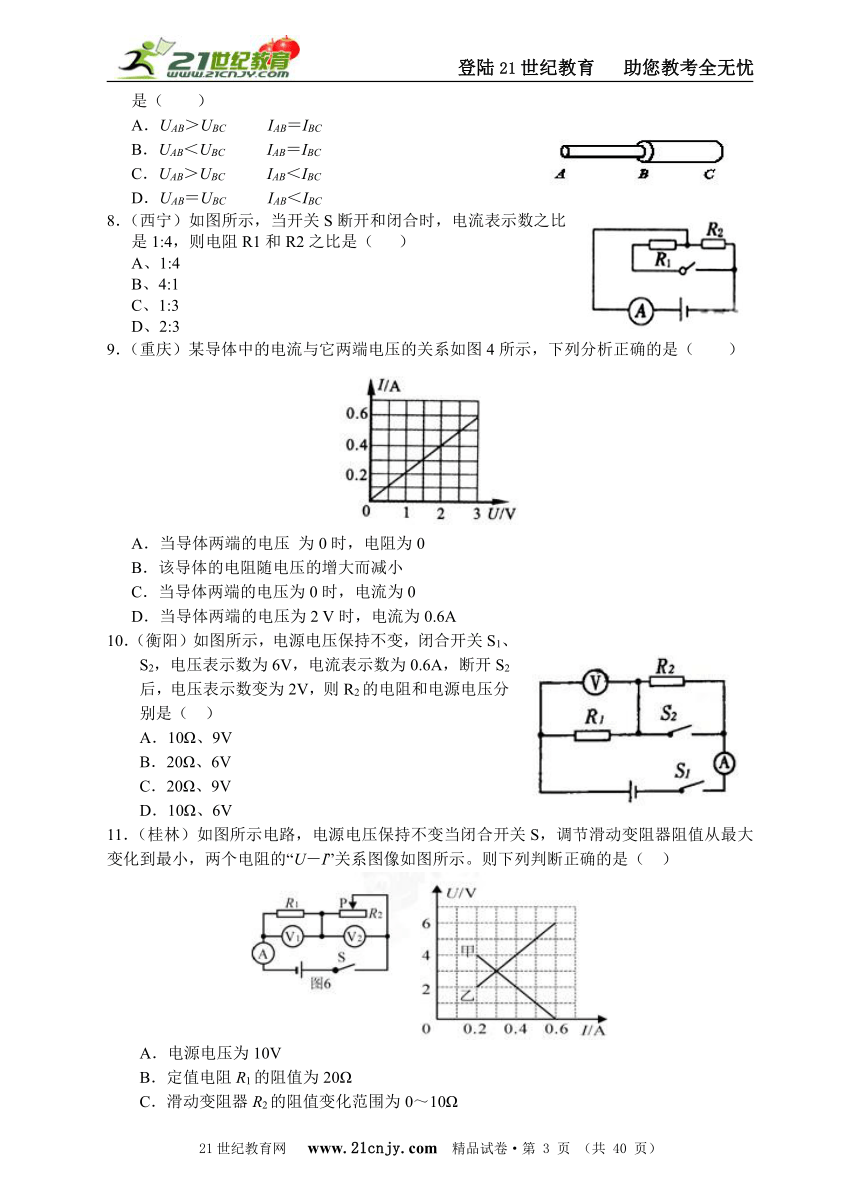

7．（龙岩）如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是（ ）
A．UAB＞UBC IAB＝IBC
B．UAB＜UBC IAB＝IBC
C．UAB＞UBC IAB＜IBC
D．UAB＝UBC IAB＜IBC
8．（西宁）如图所示，当开关S断开和闭合时，电流表示数之比是1:4，则电阻R1和R2之比是（ ）
A、1:4
B、4:1
C、1:3
D、2:3
9．（重庆）某导体中的电流与它两端电压的关系如图4所示，下列分析正确的是（ ）
A．当导体两端的电压 为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．当导体两端的电压为2 V时，电流为0.6A
10．（衡阳）如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A，断开S2后，电压表示数变为2V，则R2的电阻和电源电压分别是（ ）
A．10Ω、9V
B．20Ω、6V
C．20Ω、9V
D．10Ω、6V
11．（桂林）如图所示电路，电源电压保持不变当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图所示。则下列判断正确的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10Ω
D．变阻器滑片在中点时，电流表示数为0.3A

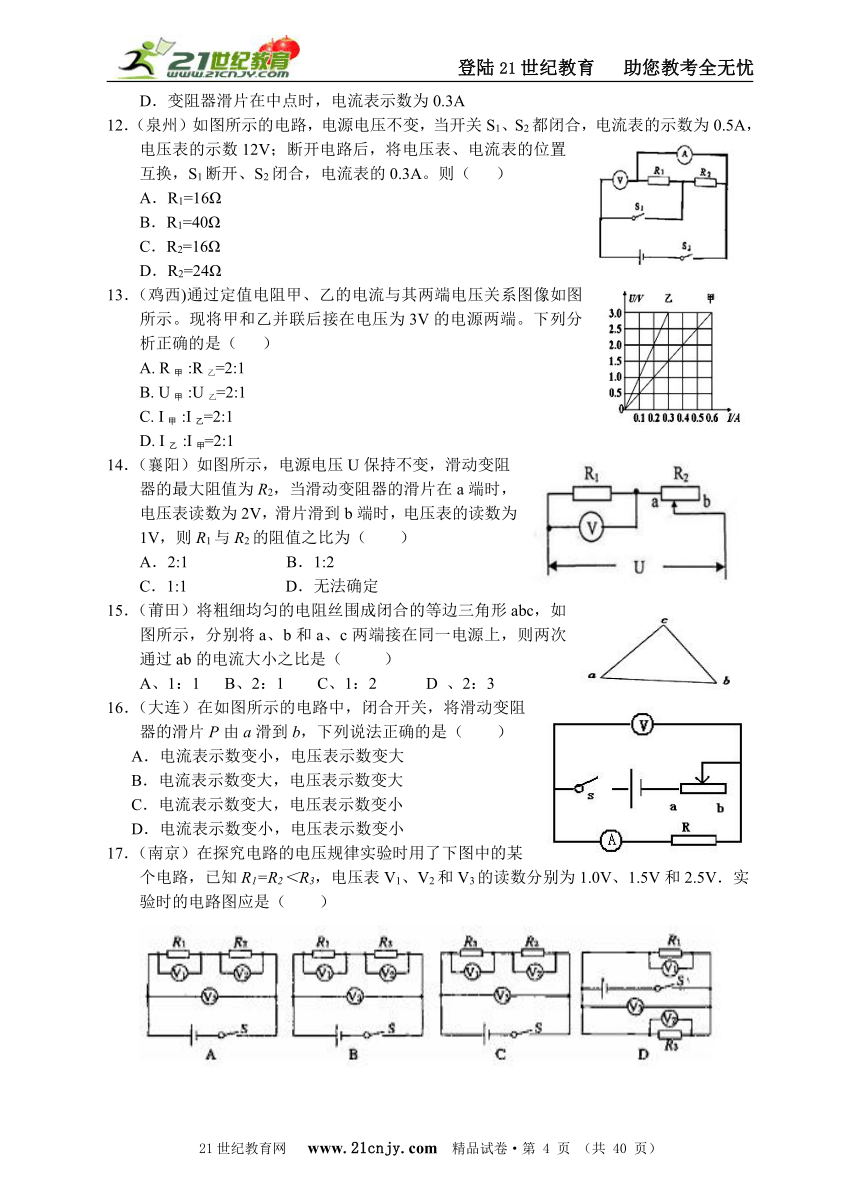

12．（泉州）如图所示的电路，电源电压不变，当开关S1、S2都闭合，电流表的示数为0.5A，电压表的示数12V；断开电路后，将电压表、电流表的位置互换，S1断开、S2闭合，电流表的0.3A。则（ ）
A．R1=16Ω
B．R1=40Ω
C．R2=16Ω
D．R2=24Ω
13．（鸡西)通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。现将甲和乙并联后接在电压为3V的电源两端。下列分析正确的是（ ）
A. R甲 :R乙=2:1
B. U甲 :U乙=2:1
C. I甲 :I乙=2:1
D. I乙 :I甲=2:1
14．（襄阳）如图所示，电源电压U保持不变，滑动变阻器的最大阻值为R2，当滑动变阻器的滑片在a端时，电压表读数为2V，滑片滑到b端时，电压表的读数为1V，则R1与R2的阻值之比为（ ）
A．2:1 B．1:2
C．1:1 D．无法确定
15．（莆田）将粗细均匀的电阻丝围成闭合的等边三角形abc，如图所示，分别将a、b和a、c两端接在同一电源上，则两次通过ab的电流大小之比是（ ）
A、1：1 B、2：1 C、1：2 D 、2：3
16．（大连）在如图所示的电路中，闭合开关，将滑动变阻器的滑片P由a滑到b，下列说法正确的是（ ）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变大
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变小
17．（南京）在探究电路的电压规律实验时用了下图中的某 个电路，已知R1=R2＜R3，电压表V1、V2和V3的读数分别为1.0V、1.5V和2.5V．实验时的电路图应是（ ）
( http: / / www.21cnjy.com / )

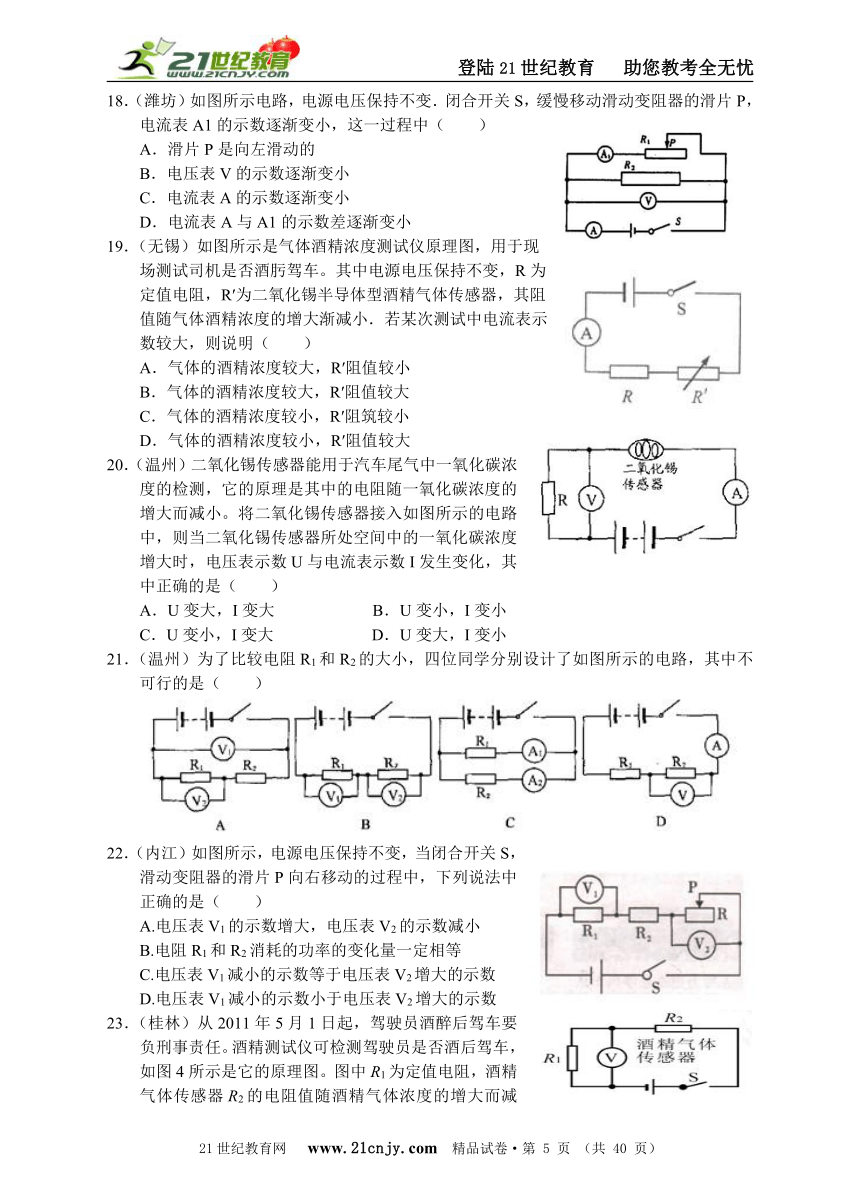

18．（潍坊）如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中（ ）
A．滑片P是向左滑动的
B．电压表V的示数逐渐变小
C．电流表A的示数逐渐变小
D．电流表A与A1的示数差逐渐变小
19．（无锡）如图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒肟驾车。其中电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大渐减小．若某次测试中电流表示数较大，则说明（ ）
A．气体的酒精浓度较大，R′阻值较小
B．气体的酒精浓度较大，R′阻值较大
C．气体的酒精浓度较小，R′阻筑较小
D．气体的酒精浓度较小，R′阻值较大
20．（温州）二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（ ）
A．U变大，I变大 B．U变小，I变小
C．U变小，I变大 D．U变大，I变小
21．（温州）为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电路，其中不可行的是（ ）
22．（内江）如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法中正确的是（ ）
A.电压表V1的示数增大，电压表V2的示数减小
B.电阻R1和R2消耗的功率的变化量一定相等
C.电压表V1减小的示数等于电压表V2增大的示数
D.电压表V1减小的示数小于电压表V2增大的示数
23．（桂林）从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图4所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（ ）
A．电压表示数不变 B．电压表示数越大
C．通过传感器的电流越小 D．传感器两端的电压越大
24．（泸州）如图所示，用铅笔芯做成一个滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度。开关闭合后，铜环从A端向B端滑动，电压表示数和小灯泡亮度的变化情况是（ ）
A、电压表示数变大，灯变亮
B、电压表示数变大，灯变暗
C、电压表示数变小，灯变暗
D、电压表示数变小，灯变亮
25．（株洲市）小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示。若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确的是（ ）
A．甲图的电压表示数变化范围大
B．乙图的电压表示数变化范围大
C．甲图的电流表示数变化范围大
D．甲图和乙图的电流表示数变化范围一样大
26．（鞍山）如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R 2的滑片过程中，AV示数的变化情况是( )
A． A示数变小、V示数变大
B． A示数变小、V示数不变
C． A示数变大、V示数不变
D． A示数变大、V示数变大
27．（南宁)酒后驾车危害极大，为此，2011年5月以来，南宁市交通警察重点查处酒后驾车。酒精测试仪是交警用来检测机动车驾驶员是否酒后驾车的仪器，它的原理示意图如图所示。图中酒精气体传感器的电阻随酒精气体浓度的增大而减小，R0为定植电阻。如果测试到的酒精气体浓度越大，则（ ）
A．传感器的电阻越大，电流表的示数越大
B．传感器的电阻越大，电流表的示数越小
C．传感器的电阻越小，电流表的示数越小
D．传感器的电阻越小，电流表的示数越大
28．（达州市）如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是（ ）
A．电流表A的示数变小，电压表V1的示数不变
B．电流表A的示数变小，电压表V1的示数变大
C．电压表V1与电压表V2的示数之和不变
D．电压表V2与电流表A的示数之比不变
29．（黄石)如图 所示的电路，电源电压不变，闭合开关S, 将滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变）（ ）
A．电压表的示数变小
B．电流表的示数变小
C．电压表和电流表示数的比值变小
D．电压表和电流表示数都变大
30．（乐山）如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P向右滑动过程中（ ）
A.电压表V示数变小
B.电流表A1示数变大
C.电流表A2示数不变
D.电流表A2示数变小
31．（北京）如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（ ）
A．电压表V1示数变小，电压表V2示数变大，电流表示数变小
B．电压表V1示数变大，电压表V2示数变小，电流表示数变小
C．电压表V1示数变小，电压表V2示数变小，电流表示数变小
D．电压表V1示数变大，电压表V2示数变大，电流表示数变大
32．（丽水）酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图，酒精气体传感器的电阻随酒精气体浓度增大而减小。如果测试到的酒精气体浓度越大，那么（ ）
A．传感器的电阻越大 B．通过传感器的电流越小
C．电压表的示数越大 D．传感器两端的电压越大
33．（福州）如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（ ）
34．（漳州）如图所示的四种电路中，电阻RO已知，当通过闭合或断开电路中的不同开关时，不能测算出未知电阻Rx阻值的电路是（ ）
( http: / / www.21cnjy.com / )
二、简答题
1．（菏泽）利用如图（甲）所示实验电路，探究“通过导体的电流跟电压的关系”时：
（1）需要 个定值电阻。
（2）滑动变阻器的作用是
（3）利用实验数据作出的I- U关系图线，与图11（乙）中的 最接近。
2．（南京）小华用如图所示的电路探究电流与电阻的关系．已知电源电压为6V，滑动变阻器R2的大电阻为20Ω，电阻R1为l0Ω．实验过程中，将滑动变阻器滑片移到某一位置时，读出电阻R1两端电压为4V，并读出了电流表此时的示数．紧接着小华更换与电压表并联的电阻再做两次实验，可供选择的电阻有l5Ω、30Ω、45Ω和60Ω各一个，为了保证实验成功，小华应选择的电阻是 Ω和 Ω。
3．（襄阳）王红做“探究电阻上的电流跟两端电压的关系”的实验。
（1）她记录了有关实验数据，但还有一空未写出，请按表中规律，完成表格内容。
电压U（V） 1 2 3 4.5
电流I（A） 0.2 0.4 0.6
（2）分析表格中的数据，得到的结论是：电阻一定时，导体中的电流与导体两端的电压_________。
4．（济宁）小明按图甲所示的电路图连接实验电路，测量电阻R的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电阻R的阻值为 Ω。
5．（安徽)大量事实表明，不高于36V的电压才是安全电压。当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性 (选填“变大”或“变小”)，这是因为此时人的电阻明显 (选填“变大”或“变小”)。
6．（内江）2011年5月1日开始实施的《刑法修正案(八）》，对"饮酒驾车"和"醉酒驾车"制定了严格的界定标准，如下表所示。
饮酒驾车 20mg/100mL 血液中的酒精含量< 80mg/100mL
醉酒驾车 血液中的酒精含量80mg/l00mL
（1）内江交警在某次安全行车检查中，检测到某驾驶员100mL的血液中酒精含量为66mg，那么，该驾驶员属于 。
（2）如图甲所示，是酒精检测仪的简化电路。其中，定值电阻R0=10Ω，电源电压为3V；R为气敏电阻，它的阻值与酒精气体含量的关系如图乙所示。如果通过检测仪检测到驾驶员的血液中酒精含量为12%时，电流表的示数为 A。
7．（桂林）一根镍铬合金丝两端电压一定，将镍铬合金丝对折后接入原电路中，其电阻将 ，通过的电流将 。（选填“变大”、“变小”或“不变”）
8．（河南）某测电笔中有一个880kΩ的高阻值电阻，这个电阻与氖管是 联连接的。当用这个测电笔测家庭电路的火线时，氖管发光，若人体及氖管的电阻均忽略不计，则此时通过人体的电流约为 mA。
9．（北京）小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为 V，电流表的示数为 A，电阻R的阻值为 Ω。
( http: / / www.21cnjy.com / )
10．（新疆）如图所示电路中，R1是滑动变阻器，R2是定值电阻，电源两端电压为6V保持不变。
（1）请根据实物连接图在虚线框内画出电路图。
（2）闭合开关S，当滑动变阻器滑片P从最左端滑到最右端时，电压表示数随电流变化的图像如图14所示，则滑动变阻器的最大阻值是 Ω。
11．（安徽）如图的电路中，Rl=6Ω，R2=12Ω，电流表示数为0．4A。则AB两端的电压=_____ V。
12．（株洲市）有两个电阻，R1＝4 Ω，R2=6Ω，如果把它们并联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为Ul、U2，则I1：I2= ，U1：U2= 。
13．（达州市）有两个定值电阻R1=12Ω,R2=24Ω,串联后接在某电源上， R1、R2两端的电压之比为 ；R1、R2消耗的电功率之比为 ；如并联后接在同一电源上， 通过R1、R2的电流之比为 ；R1、R2消耗的电功率之比为 。
14．（潜江）如图所示的电路中，电源电压为3V。闭合开关，滑动变阻器R1的滑片P向右移动的过程中，电压表的示数 （选填“变大”或“变小”）。当滑动变阻器R1的滑片P移到某一位置时，电压表的示数为0.6V，电流表的示数为0.2A，则R2的阻值为 Ω。
15．（重庆）在如图所示的电路中，电源电压为3 V。闭合开关S，电流表①的示数为1.2 A，电流表②的示数为0.3A，则通过R1的电流是 _A，R2的阻值是 _Ω。
16．（杭锦旗）在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如右图所示。则由图可知，元件A的电阻为 Ω将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是 A。
17．（杭锦旗）在右图所示的电路中，电源电压保持不变，闭合电键S后，当滑片P向左移动时，电流表示数将______(选填“变大”、“变小”或“不变”)。当滑片P分别在滑动变阻器的两个端点a和d、中点c和图中b位置时，电压表示数按从小到大顺序分别为0V、2V、3V和4V，则在图示b位置时电压表示数应为______伏。
18．（泉州）如图(a)所示的电路中，电源电压不变。闭合开关后．滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图(b)，则电源电压U= _____ V，电阻R= _____Ω，滑动变阻器的最大阻值是 _____ Ω。
19．（南宁)如图所示电路，电源电压保持不变，滑动变阻器的最大阻值为10欧姆。闭合开关S，当滑动变阻器的滑片P移到b端时，电流表示数为0.6A,此时电阻Rx两端的电压为__________V；当滑动变阻器的滑片P移到a端时，电流表的示数为0.9A。则电源电压为__________V,电阻Rx的电阻值为______________欧姆。
20．（襄阳）如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是________V，电阻R2的阻值是______Ω，电阻R2的I-U图像是丙图中的________。（填“a”或“b”）
21．（赤峰）如图所示，已知R1与R2两端所加电压为24V。如果R1=80Ω,开关闭合后，R2中的电流为0.2A，则R2= Ω,干路中电流I= A。再给R1、R2并联一个200Ω的电阻，电路中的总电阻会变 （填“大”或“小”）。
22．（北京）小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图像，如图16所示，请你根据该图像写出电压U2和U1的关系式：U2 ＝ 。
23．（连云港)交警在检查酒驾过程中，首先通过嗅觉感知其是否饮酒，进而通过酒精检测仪进行定量检测。该仪器原理可以简化成如图所示电路，其中Ro为定值电阻，R为气敏电阻，其阻值与酒精气体密度成反比．交警能闻到酒精味是因为___________。若驾驶员饮酒，检测时酒精检测仪上电压表的示数将_____________（选填“变大”或“变小”）。
24．（宿迁）电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。
（1）其工作原理利用了在材料、横截面积一定时，导体的长度越长，导体的电阻就越 的规律。
（2）以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变．当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值 ，触摸点P到屏下端的距离 （以上两空选填“增大”、“减小”或“不变”）．
25．（哈尔滨）如图所示，电源电压不变.闭合S1后，再闭合S2，电流表的示数 ，电压表的示数 .(选填“变大”、“变小”或“不变”)
26．（吉林）如图所示电路，电源电压不变，当开关S由闭合到断开时，电压表的示数将 电流表的示数将 。
27．（淮安）如图所示，电源保持6V的电压不变，开关S闭合后，电流表的示数是0.4A，电压表的示数为2V，则电阻R1的阻值是 _______ Ω；将滑动变阻器R2的滑片由a向b移动的过程中，电流表的示数将 ________ ，电压表的示数将 ________ （两空选填“变大”、“变小”或“不变”）。
28．（昆明）如图所示，电源电压保持不变。闭合开关，当滑动变阻器滑片P向左移动时，电流表的示数________，电压表的示数________，电压表示数与电流表示数的比值________。(选填“变大”、“不变”或“变小”)
29．（长春）图中，在不知道电源电压的情况下，能够利用已知电阻R0测出未知电阻Rx的阻值的电路图是____________（选填“甲”、“乙”、“丙”中的一个）。
三、实验探究题
1．（绍兴)小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V。改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中。
（1）实验过程中，移动变阻器滑片时，眼睛应注视 （选填序号）；
A．变阻器滑片 B．电压表示数 C．电流表示数
（2）在丙图中，用笔线代替导线，将电压表正确连入电路；
（3）实验中，他所选择的变阻器是 （选填序号）；
A．10Ω 0.5A B．20Ω 1A C．50Ω 2A
（4）乙图中阴影部分面积表示的科学量是 ；
（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是 。
2．（兰州）在“探究电流与电压、电阻关系”的实验中：
( http: / / www.21cnjy.com / )
（1）如图所示的电路未完成连接，请你将电路连接完整（用笔划线代替导线）。
（2）实验数据记录如下：
表1 U＝3V
实验次序 R/Ω I/A
1 5 0.6
2 10 0.3
3 20 0.15
表2 R＝20Ω
实验次序 U/V I/A
1 2 0.1
2 4 0.2
3 6 0.3
分析表1数据，可以得出的结论是： 。
分析表2数据，可以得出的结论是： 。
3．（广州）某同学将完好仪器连接成如图所示的电路（其中滑动变阻器的连线没有画出），用来探究电阻上的电流跟两端电压的关系。
（1）合上开关进行实验时发现，无论怎样移动滑片P，电压表和电流表的示数都不为零，但始终没有变化．则该同学把滑动变阻器接入电路中的方式可能是______（填写代号）
a．G与C相连，F与H相连 b．G与C相连，D与H相连
c．G与E相连，F与H相连 d．G与E相连，D与H相连
（2）该同学发现了（1）中的问题并作了改正。请用笔画线代替导线把滑动变阻器正确接入电路中，要求：滑片P向右移动时电流表示数逐渐增大。
（3）实验测得的数据如表所示，根据这些数据在坐标图中描点并作出U—I图线。
4．（西宁）西宁市某中学兴趣小组的同学利用图甲所示电路，进行如下的实验探究。
I、定值电阻中的电流跟两端电压的关系。
II、额定电压已经模糊、额定功率为1W的小灯泡中的电流跟两端电压的关系。
（1）闭合S1、断开S2，滑动变阻器在此电路中除保护电路外，还有 的作用；移动滑动变阻器的滑片，电流表的示数较小且不变，原因是 ，排除故障后进行实验，得到右上表格中的三组数据，通过数据分析，可归纳出的结论是 ；由表格中的数据可知电阻R= Ω（结果保留一位小数）。
（2）断开S1、闭合S2，移动滑动变阻器的滑片进行有关测量，根据记录到的灯泡L的电压和电流的数据，绘制成电压和电流的关系图像（如图乙），小灯泡的额定电压为 V，根据图像，当电压表示数为2.5V时，50s时间内，灯泡L消耗的电能是 J。对比定值电阻和灯泡的电阻，灯的电阻变化的原因是 。
5．（衢州）34．法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻(GMR)效应，荣获了诺贝尔物理学奖。小明同学设计了如图所示的电路，来研究巨磁电阻的大小与有无磁场的关系。请分析回答：
(1)断开S1，闭合S2，移动滑动变阻器R2的滑片，测得两电表的四组数据如下表所示。由此可知，无磁场时GMR的电阻大小为 欧；
实验序号 1 2 3 4
U／伏 1.00 1.25 2.00 2.50
I／安 2×10-3 2．5×10-3 4×10-3 5×10-3
再闭合S1和S2，保持风滑片位置不变，移动滑动变阻器R2的滑片，测得两电表的四组数据如下表所示，可计算出有磁场时GMR的电阻大小；
实验序号 1 2 3 4
U／伏 0.45 0.91 1.50 1.79
I／安 0.3×10-3 0.6×10-3 1×10-3 1.2×10-3
(2)通过上述实验，得出的结论是 ；
(3)利用小明同学设计的电路并保持原有器材不变，你还可以进一步研究与巨磁电阻大小有关的问题是 。
6．（大连）在探究“小灯泡电阻与温度的关系”实验中，电源是两节干电池串联，小灯泡的额定电压是2.5V，小灯泡正常发光时的电阻约为8Ω。
(1)请将图甲中的实验电路连接完整。
(2)闭合开关前，应将滑动变阻器的滑片滑到______端。(选填“a”或“b”)
(3)将变阻器的滑片滑到正确位置后，用开关进行了“试触”，这样做的目的是____。
(只有一个选项正确，将正确选项前的字母填在横线上)
A．选择电流表的量程 B．选择电压表的量程
C．检查电路是否正常 D．观察小灯泡是否发光
(4)某次测量时，电压表的示数是2.5V，电流表的示数如图10乙所示。则小灯泡的电阻约为_______Ω。(计算结果保留小数点后两位)
(5)滑动变阻器在该实验中，除了有保护电路作用以外，还有什么作用 ___________。
7．（威海）小明同学利用电池组、电流表、电压表、滑动变阻器、开关和导线，做测定额定电压为2.5V的小灯泡电阻的实验。
（1）请你根据图所示的实物连线图，在图的虚线框内画出该实验的电路图。
（2）连接电路时，应将开关断开；闭合开关前，滑动变阻器的滑片P应滑在 端。
（3）小明同学闭合开关后，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是
（选填字母序号）
a.“检查电路是否断路”、
b.“更换小灯泡”、
c.“移动滑动变阻器测算观察小灯泡是否发光”
（4）右表中的数据是按正确的操作测得的，根据表中的数据计算出三次小灯泡的阻值不相等，且随电压的增大而增大，其原因是 。
8．（潍坊）小康组在测定额定电压为2.5V小灯泡电阻的实验中，得到部分U、I数据如下表所示：
实验次数 1 2 3 4
U/V 1.40 2.50 2.80
I/A 0.14 0.20 0.21
(1)请你用笔画线代替导线，将实验电路连接完整．
(2)闭合开关前，滑动变阻器的滑片应移到_____端(选填“A”或“B”)．上表中已经记了三组数据，请你读出如上图所示的电压表、电流表的示数，并填入表格中。
(3)由表格中数据可求出小灯泡正常发光时的电阻为_____欧，该小灯泡的额定功率是_____W．
(4)通过表中敷据，你能发现小灯泡电阻具有怎样的变化特点 答：______________。
(5)小霞组电路连接完好，当闭合开关后，无论怎样移动滑动变阻器，电流表均无示数，而电压表有示数且等于电源电压，则电路中出现的故障为_______________。
9．（广安）如图所示：电源电压为6V，甲图为伏安法测电阻的电路图；乙图为连接不完整的实物图。
（1）对照电路图甲，用笔画线代替导线将乙图中未连接部分连接起来。
（2）实验操作中有可能出现下列A、B、C、D四种错误，如果出现：电流表示数较大，电压表示数为0的现象。其错误属于（ ）
A．电流表的正负接线柱接反 B．电压表的量程选小了
C．电阻Rx发生了短路 D．把滑动变阻器下端两接线柱连入电路
（3）电路连接正确后，闭合开关，将滑片P向右移动时，电压表示数 (填“变大”、“变小”或“不变”)。
（4）实验过程中，某次电流表和电压表的示数如图9丙所示，此时测得的Rx= Ω。
（5）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是 。
10．（湛江）20．在做“伏安法测量定值电阻”的实验中，小明同学设计了如图甲所示的电路，请你完成下列问题。
（1）该实验的原理是 .
（2）连接电路时，应将开关 ；闭合开关前，滑动变阻器的滑片应滑到最 端（填“左”或“右”）.
（3）连接完电路后，闭合开关，无论怎样移动滑片，电流表指针均无偏转，电压表的指针有明显的偏转，这可能是由于 断路造成的.
（4）调节滑动变阻器，把测量的几组数据描成如图9乙所示的图象，则该电阻的阻值R=__ Ω.
（5）完成上述实验后，小明还想测量一段电炉丝的电阻Rx，可是在连接电路时，发现电流表和滑动变阻器都已损坏. 于是小明就利用刚才已测得的定值电阻R，重新设计并连接了如图所示的电路.电源电压未知且恒定不变.
请把下列实验步骤补充完整：
只闭合开关S1，_________________________________________________；
_____________________________________________________________．
电阻表达式：Rx=______________．
11．（无锡）用“伏安法”测电阻，小华实验时的电路如图甲所示。
(1)请用笔画线代替导线，将实物电路连接完整．
(2)正确连接电路后。闭合开关前滑片p应置于滑动变阻器的 端(选填“左”或“右”)．
(3)测量时，当电压表的示数为2.4V时，电流表的示数如图乙所示，则I= A，根据实验数据可得Rx Ω．
(4)如果身边只有一只电流表或电压表，利用一已知阻值为R0的定值电阻、开关、导线、电源等器材也可以测出未知电阻Rx．请仿照表中示例，设计测量Rx阻值的其他方法．
( http: / / www.21cnjy.com / )
12．（福州）小明学会了测小灯泡的功率后，在老师的启发下，进一步思考：电流一定时，小灯泡功率跟电阻有什么关系呢？于是他利用如图22所示电路，选用分别标有“1.5V 0.25A”、“2.5V 0.3A”和“3.8V0.3A”字样的小灯泡L1、L2、L3，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系。
（1）他将灯L1接入图中电路，请你用笔画线代替导线，帮他将实物电路连接完整。
（2）闭合开关前，滑动变阻器的滑片P应置于________（选填“A”或“B”）端。
（3）闭合开关后，他调节滑动变阻器的滑片P，使通过灯L1的电流为0.2A，再测出L1两端的电压，此时电压表示数如图23所示，为________V，然后计算出此时灯L1的电阻是______Ω，实际功率是________W。
（4）换上灯L2，闭合开关，此时电流表的示数将变_______（选填“大”或“小”），为保持电流为0.2A不变，应将滑片P向________（选填“A”或“B”）端移动；再测出L2两端的电压，算出L2的电阻和功率。
换上灯L3，做第三次实验，并将实验数据记录在下表。
次数 灯泡 I/A U/V R/Ω P/W
1 L1 0.2
2 L2 1.6 8 0.32
3 L3 2.4 12 0.48
（5）请根据实验数据，在图中作出小灯泡功率与电阻关系的图像。
（6）分析图像可得结论：在电流一定时，小灯泡的实际功率与电阻成________关系。
（7）小波认为：为了控制实验条件，小明每次实验要换灯泡还要调节滑动变阻器，这样的操作不够简便。对此你可以如何改进？___________________________。
13．（临沂）8..在测量额定电压为2.5V的小灯泡工作时的电阻实验中：
（1）在连接电路时开关应 。
（2）晓明同学连接完电路后，闭合开关，发现电压表向右偏转，而电流表指针向零刻度的左边偏转，造成这一现象的原因是 。
（3）晓明同学排除故障后连接成了如图所示的电路，闭合开关，发现灯泡较暗，为了让小灯泡正常发光，应将滑动变阻器的滑片向 端（选填“左”或“右”）移动。
（4）当小灯泡正常发光时，电流表指针如图乙所示，则通过灯泡的电流是 A，小灯泡正常工作时的电阻是 Ω。（结果保留一位小数）
14．（兰州）电路的识别与连接
（1）根据左图所示的电路图，用笔划线代替导线，将右图所示的实物图连接起来。（要求：导线不能交叉。）
（2）用“伏安法”测电阻的实验中，某同学连接了如图所示的电路，电路连接中存在几处错误和不足，请你找出来（待测电阻值约为15Ω）。
① ；
② ；
③ 。
15．（连云港）某实验小组做“伏安法测量电阻”的实验，所用的器材有：电压为3V的电源，待测电阻Rx ，以及符合实验要求的滑动变阻器、电流表、电压表、导线和开关。图（甲）是没有连接完整的实物电路。
HYPERLINK "http://www.21cnjy.com/"
（1）请你用笔画线代替导线将实物电路连接完整。
（2）连好电路闭合开关前，应将滑动变阻器滑片P置于______端（选填“最左”或“最右”）。
（3）实验中，闭合开关，移动滑片．电流表、电压表均无示数。为了检查电路故障，他们借助一根检测导线进行检测，当该导线两端分别接不同点时．对应的现象如下表所示。由此可以判断电路发生的故障是________________________。
（4）排除故障后进行实验，当电压表示数为2.4V时电流表的示数如图（乙）所示，这时电流为_____A，他们利用此 组数据即得出该待测电阻Rx的阻值，结束了实验。你认为他们这种做法有何不妥？答___________________。
16．（内江）小明用"伏安法"测量定值电阻RX的阻值，实验室提供的实验器材有：
A.待测电阻Rx(阻值约为200Ω) ；
B.二节干电池(每节干电池的电压约为1.5V) ；
C.电压表一个(量程0~3V，0~15V)；
D.电流表一个(量程0~0. 6A，0~3A)；
E.滑动变阻器Ro(规格为100Ω，2A)；
F.开关S一个，导线若干。.则：
①小明用如图所示的电路来测量待测电阻Rx的阻值，则该电路中电流表所选用的量程对应的分度值为 ；电路中的最大电流约为 A。
②小明同学在实验过程中发现该实验不能较精确地测量出待测电阻Rx的阻值。那么，为了能较精确的测出电阻Rx的阻值，请你只利用提供的部分器材重新设计一种可行的实验方案：
A. 在虚线方框内画出你设计的可行实验电路图，要求连接好电路后，电表的位置不移动就能测出待测电阻Rx的阻值(其中，部分已画好) 。
B. 根据所画的电路图，用铅笔画线代替导线将实物图连接起来，使之成为符合要求的电路(没有选用的器材就不要连接。其中，部分导线已连好)
C. 简述主要的实验步骤：
第一步： ；
第二步： 。
D. 写出待测电阻的表达式Rx= (用实验步骤和题中的相关字母表示)
17．（河南）小亮在做“测量小灯泡的电阻”实验中，所用小灯泡上标有“2.5V"字样。
(1)下图是小亮未连接好的电路，请你用笔画线代替导线，将实物图补充完整：
实验次数 1 2 3
U/N 2.0 2.5 2.8
I/A 0.22 0.25 0.26
R/Ω
(2)电路连好后，小亮分别测出了小灯泡的几组电压和电流值．记录在表格中。
①小灯泡正常工作时的电阻为 Ω。
②小亮从数据中发现，灯泡的电阻是变化的，你认为影响葵变化的主要因素是 。
(3)完成上述实验后，小亮看到滑动动变阻器的铭牌模糊不清，于是想测量变阻器的最大阴值Rx。他从实验室找来一个阻值已知为R0的定值电阻替换了灯泡．同时撤去了发生故障的电流表，并利用余下器材(电压未知的电源、量程合适的电压表、滑动变阻器、开关各—个。导线),在不改动电压表位置及其连线的情况下，很快测出了Rx的大小。
①请把你设计的电路电路图在虚线框内。
②简述实验过程中要测量的物理量并用相应字母表示：
(i) ;
(ii) ;
③Rx= (用已知量和测量量表示)。
18．（扬州）在测量定值电阻R；阻值的实验中。
(1)请你将图甲中的实物电路用笔划线代替导线连接完整．
(2)实验时，若只有Rx断路，开关闭合后，电路中可能出现的一种现象是：_____________．
(3)在实验过程中，发现电压表不能使用，小明将滑动变阻器调到最大值作为定值电阻R。 使用（R。值已知），设计了如图乙所示的电路测量Rx阻值．测量时，只闭合S．电流表示数为Il，只闭合S2电流表示数为I2，则电阻Rx两端的电压为_____________，电阻Rx= _____________．（用Il、I2和R。表示）
（4）因图乙未能测量多组数据，于是小明向老师借丁一只定值电阻R。（R。值已知），设计了 如图丙所示的实验电路，重复(3)中的测量步骤和计算方法，并多次测量求出了电阻Rx的阻值．小明得出的Rx阻值是_____________（正确／错误）的，理由是_____________．
19．（南宁)小明从网上了解到，干电池内部其实是有电阻的，分析电路时，可以把干电池看成是由一个电压为U、电阻为零的理想电源与一个带内阻为r的电阻串联而成，如图20甲所示。在老师指导下，小明设计了图20乙所示的电路来测量一节干电池内部的电阻。
（1）连接电路时，电压表应选___________量程(选填“0～3”或“0～15”)。闭合开关前，滑动变阻器的滑片P应移到_______________端。
（2）实验中，移动滑动变阻器的滑片P，记录多组电流表和电压表的示数。此时，应注意避免电路造成___________路，损坏电路元件。
（3）根据实验数据，绘出U-I图像，如图20丙所示。当电流表的示数如图20丁所示时，读数为_________________A,电压表的示数应为________________V。
（4）根据实验数据，求这节干电池内部的电阻r=_________________欧姆。
20．（株洲市）小明同学利用电压表和电流表测量小灯泡的电阻值（已知小灯泡的额定电压为2.5V)，实验电路图如图左所示。
（1）按左图所示的电路图，将右图中的电压表正确连入电路（用笔画线代替导线）
（2）开关闭合前，滑片P应移到 （填"a"或“b”）端；实验中，当滑片P移到某一位置时，电流表A和电压表V示数如图所示，则此时小灯泡的阻值为 Ω。
（3）小明在实验时，小灯泡突然熄灭，检查发现A的示数为零，V的示数接近电源电压，请你帮小明分析电路的故障可能是： 。
（4）若小明同学想用已连好的电路测量小灯泡的额定电功率，请你帮他把主要的实验步骤补充完整：①移动滑动变阻器的滑片P，使电压表的示数为 V时，读出电流表的示数； ②用原理 计算出小灯泡的额定电功率。
21．（达州市）在“用伏安法测电阻”的实验中：
（1）实验原理是 。
（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）
（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干。测待测电阻RX的值，请用给定的器材（可不用完）按下列要求完成实验：
①在上右图的虚线框内画出你设计的电路图
②扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）
a． .
b． .
③RX的数学表达式为：RX= （用所测量的物理量及相应的符号表示）。
22．（龙岩）在“伏安法”测电阻的分组实验中：
( http: / / www.21cnjy.com / )
（1）请你根据图（a）电路图，在未连好的图18实物图上用笔画线代替导线连接好电路。（待测电阻Rx阻值约10Ω）
（2）接好电路后，闭合开关前，应将滑动变阻器的滑片移至 （填“左”或“右”）端，使其连入电路的电阻最大，从而 。
（3）老师巡回指导时，发现某一小组的实验电路图如图（b）所示，原来他们认为Rx两端的电压可以等于电源（两节串联干电池）电压3V减去电压表的示数。在老师指导下，他们闭合开关后实测了电源两端的电压，发现其值小于3V，说明他们的方案是
（填“可行”或“不可行”）的。
23．（赤峰）用如图所示电路测量小灯的电阻。
（1）图中只有一根导线连接错误，在连接错误的导线上打“×”，然后用笔画线代替导线画出正确连接方法。
（2）按图中改正后的实物电路连接情况，在图虚线框内画出相应的电路图。
（3）电路改正后，闭合开关，发现无论怎样调节变阻器，电流表的指针始终在小范围内转动，幅度没有超出一大格的一半。虽然这样也能读出电流值计算小灯的电阻，但为了提高精确度，应对电路连接做如下改进 。
（4）电路改进后，某一时刻，电压表、电流表示数如图所示，此时小灯的电阻为 Ω。
24．（乐山）利用电源、滑动变阻器和定值电阻R0（阻值已知）以及两个电流表A1、A2来测量未知电阻Rx的阻值。同学们设计了如下图A、B、C三个电路。
（1）经过讨论，认为测量未知电阻Rx阻值的最佳方案为图_____ 电路。
（2）根据所选电路图，请用笔画线代替导线完成实物连接图。
（3）小宇在某次实验中，测得电流表A1的示数为I1，A2的示数为I2，则待测电阻Rx=_________。
（4）在某次测量中，小宇发现无论怎样移动滑动变阻器的滑片P，两个电流表A1、A2的示数始终相等，即I1=I2，由此判断出Rx处的故障是_______________。
（5）本实验中滑动变阻器的作用是：_______________和_______________________。
25．（河池）如图所示是某实验小组在“测量小灯泡的电阻”实验中设计的电路图，所用小灯泡标有“2.5V”字样。
（1）该实验的原理是 。
（2）该组同学连接好电路的最后一根导线时，小灯泡立刻发出微弱的光亮。导致上述现象的不规范操作 。
（3）若某次测量时电压表的示数为2V，电流表的示数如图15所示，则电流表的示数为 A，此时灯泡的电阻为 Ω。接着用这个电路测小灯泡的额定功率，滑片应向 （选填“左”或“右”）移动。
（4）该组同学分别记录三组电压和电流值，通过计算发现灯丝电阻是不同的，他们还了解到其他组同学也得到类似的结果。出现这种结果的原因是 。
26．（荆门）用电压表和电流表可以测未知导体R的电阻值（即伏安法测电阻），图a为一种测量方案的原理图。
（1）某次实验时电压表和电流表的读数如图b所示，电流表的读数为 A，电压表的读数为 V；
（2）如果考虑到电流表的电阻不为零，则用该测量方案测出的结果必然存在误差，那么用这种实验方案测量出来的电阻值 电阻的真实值（选填“大于”、“小于”或“等于”）。已知电流表的内阻为1Ω，要求用此方案测出的电阻值与真实值间的差异不大于真实值的1%，则对待测电阻的阻值要求为 。
27．（江西）26、关于测量定值电阻阻值得实验
【方案一】运用电压表（无电流表），一个阻值为R0的固定电阻，测量定值电阻阻值。
器材：一只电压表，一个阻值为R0的固定电阻、电源、开关和导线若干。
实验步骤：
步骤一、请你在图左虚线框中画出实验时所需的电路图，并连接电路
步骤二、将电压表 在Rx两端，闭合开关，读出电压表的示数Ux
步骤三、将电压表 在R0两端，闭合开关，读出电压表的示数U0
步骤四、根据你设计的电路的特点和实验所测得的物理量，写出Rx的表达式 （用符号表示）
【方案二】运用一只电压表（无电流表）一个已知最大阻值的滑动变阻器，测量定值电阻阻值。
器材：一只电压表、一个已知最大阻值的滑动变阻器，电源、开关和导线若干。
实验要求：请你在图右虚线框中画出实验所需的电路图。
评估交流：
（1）从实验操作角度看，以上两个方案中，方案 更好。
（2）好在 （只要求写出一条）。
28．（成都）6．实验室备有下列器材：
A．待测定值电阻Rx：阻值在7~9 Ω之间
B．滑动变阻器：最大阻值500 Ω
C. 滑动变阻器：最大阻值10 Ω
D．定值电阻R0：阻值10 Ω
E．电流表A：测量范围0~0．6 A，0~3A
F．电源E：电源电压U恒为4 V
G．单刀双掷开关（双向开关）S及导线若干
为了较精确地测出待测电阻Rx的电阻，小聪、小亮和小英共同设计了图23所示的电路。
①在他们设计的电路中，电流表的量程应选 A，滑动变阻器应选 (填器材前面的序号字母)。
②小亮设计的实验操作主要步骤是：
Ⅰ．将开关掷向a，移动滑动变阻器的滑片至某一位置，使A表的指针指到表盘上某一适当位置；读出电路稳定后A表的示数（记为I1）
Ⅱ．将开关掷向b，移动滑动变阻器的滑片至另一位置，使A表的指针指到表盘上另一适当位置；读出电路稳定后A表的示数（记为I2）
小聪和小英认为小亮设计的步骤Ⅱ中有不妥当之处，请你帮小亮写出正确的步骤Ⅱ： 。
③按正确的操作，他们顺利的测出了Rx的电阻。请你写出用测得的物理量I1、I2和已知物理量U、R0表示的Rx的表达式：Rx= 。
29．（北京）小明想利用一块电流表和阻值已知的电阻R0测量未知电阻RX的阻值。小明选择了满足这个实验要求的实验器材，并连接了部分实验电路，如图所示。
( http: / / www.21cnjy.com / space.php uid=1035328 )
（1）为了测出电阻RX的阻值，请你只添加两根导线完成图17所示的实验电路的连接。
（2）只闭合开关S1，电流表的示数用I1表示；开关S1、S2都闭合时，电流表的示数用I2表示。请你用I1、I2和R0表示RX。RX = 。
四、分析计算题
1．（宁波)磁场的强弱可用磁感应强度（B）表示，单位为特（T）。某些材料的电阻值随磁场增强而增大的现象称为磁阻效应，用这些材料制成的电阻称为磁敏电阻，利用磁敏电阻可以测量磁感应强度。某磁敏电阻RB在室温下的阻值与外加磁场B大小间的对应关系如表所示。把RB接入如图所示电路(电源电压恒为9V，滑动变阻器R’上标有“100 1A”字样)，并在室温下进行实验。
(1)当外加磁场增强时，电路中的电流 (填“变大”、“变小”或“不变”)；为了使电压表的示数保持不变，滑动变阻器R’的滑片JF)应向 (填“0”或“6”)端移动；
(2)RB所在处无外加磁场时，RB=150Ω；此时闭合开关，滑片P在a端和b端之间移动时，电压表示数的变化范围是多少 (不计实验电路产生的磁场，下同)
(3)当电路置于某磁场处，滑动变阻器R’滑片P位于b端时，电压表的示数为6V，则该处磁场的磁感应强度为 T。
2．（兰州）电压表既是测量仪表，同时也是一个接入电路中的特殊电阻。电压表的电阻一般很大，为测量某电压表的电阻，某同学连接了如图所示的电路，电源电压保持不变，R1＝3.0kΩ。当闭合开关S1、S2时，电压表示数为4.5V；只闭合开关S1时，电压表的示数为3.0V。求电压表的电阻是多少？
( http: / / www.21cnjy.com / space.php uid=1035328 )
3．（襄阳）某课外活动小组需要对两个定值电阻R1、R2和一只滑动变阻器R3的电阻进行测量，将这些元件连成如图所示的电路。闭合S1，断开S2，将滑动变阻器的阻值调到最大时，电流表的读数为0.2A，电压表的示数为2V；若将S1、S2都闭合，将滑动变阻器的阻值调到0时，电压表的示数为6V，电流表的示数为0.9A。求：
（1）R1的阻值是多少？
（2）滑动变阻器的最大阻值R3是多少？
（3）R2的阻值是多少？
4．（潜江）如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。当S1、S2断开，S3闭合时，电流表的示数为0.45A；S1断开，S2、S3闭合时，电流表的示数为0.75A。求：
（1）电源电压为多少
（2）R2的阻值为多少
（3）S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少
5．（安徽)我们可以用图示的电路图测量未知电阻RX的阻值．调节电路，当电压表示数U为14.0V时，电流表的示数为0.40A。
（1）计算RX的阻值；
（2）实际上，电流表是有电阻的，如果考虑到电流表的电阻值RA为0.5Ω，计算这时待测电阻阻值
6．（大连）某工厂产品计数装置的示意图如图甲所示。P为激光源，R1为光敏电阻(有光照射时，阻值变小)，a、b两端接“示波器”(示波器对电路无影响)，定值电阻R2为400Ω，电源电压为6V。水平传送带匀速运动，每当传送带上的产品通过激光束时，激光束会被产品挡住，示波器荧光屏上显示的R1两端电压与时间的关系图象如图乙所示。
试求：
（1）激光照射R1时，R1的阻值是多少
（2）激光被产品挡住时，R1、R2消耗的总功率是多少
（3）从0时开始计时，经过1min，传送带上通过计数装置的产品是多少个
7．（义乌）热敏电阻的阻值会随温度的改变而改变。小明同学用甲图所示的电路来探究热敏电阻RT的阻值与温度的关系。已知M为控温器，电源电压恒为12伏，R为电阻箱（一种可以改变并读出阻值的变阻器）。
（2）当控温器中液体温度为80℃，电阻箱阻值为100欧时，电流表的示数为0.1安。则该温度下热敏电阻的阻值为 欧。
（3）依次改变控温器中的液体温度，同时改变电阻箱的阻值，使电流表的示数始终保持在0.1安。通过计算得到相关数据记录如下。从表中可以看出，在一定温度范围内，该热敏电阻的阻值随温度的升高而 。
（4）在科技创新活动中，小明用该热敏电阻和电压表制成了一支指针式温度计（如图乙）。它可以直接在电压表刻度盘上读出相应温度。若电压表的读数会随温度的升高而增大，则应在原理图（丙）中 两端接入一电压表。
A．ab B．bc C．ac
8．（重庆）从2011年5月11日起，执行酒驾重罚新规定。交警使用的某型号酒精测试仪的工作原理相当于图19所示。电源电压恒为9 V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80 Ω。使用前要通过调零旋钮(即滑动变阻器R1的滑片)对测试仪进行调零，此时电压表的示数为8 V。求：
(1)电压表的示数为8V时，电流表的示数为多少
(2)电压表的示数为8V时，滑动变阻器R1的电阻值为多少
(3)调零后，R1的电阻保持不变。某驾驶员对着测试仪吹气10 s，若电流表的示数达到0.3A，表明驾驶员醉驾，此时电压表的示数为多少
参考答案
一、选择题
1．D
2．C
3．C
4．A
5．B
6．A
7．A
8．C
9．C
10．B
11．D
12．C
13．C
14．C
15．B
16．D
17．B
18．C
19．A
20．A
21．D
22．D
23．B
24．D
25．B
26．A
27．D
28．A
29．D
30．D
31．B
32．C
33．C
34．C
二、简答题
1．（1）1 （2）调节定值电阻两端的电压 （3）B
2．15 30
3．0.9 成正比
4．5
5．变大 变小
6．饮酒驾车 0.25
7．变小；变大
8．串 0．25
9．2.5 0.5
10．（1）电路图如图所示
（2）20
11．1.6
12．3：2 1：1
13．1：2 1：2 2：1 2：1
14．变大 12
15．0.8 10
16．5 0.75
17．变大 2
18．6 12 50
19．3 3 5
20．6 20 a
21．120Ω 0.5A 小
22．9V－U1
23．分子运动(扩散) 变大
24．（1）大 （2）增大 增大
25．变大 变大
26．不变 变小（或减小）
27．10 变小 变大
28．变大 变大 不变
29．乙
三、实验探究题
1．（1）B
（2）如图
（3）C
（4）电压
（5）电阻R处有断路
2．（1）如图
（2）电压一定时，电流与电阻成反比
电阻一定时，电流与电压成正比
3．（1）b或c
（2）如图
（3）如图
4．（1）改变定值电阻两端的电压 滑动变器连入了下面两个接线柱 电阻一定时，电流与电压成正比 10.2 （2）2.5 50 灯丝的电阻受温度的影响
5．（1）500
（2）有磁场时巨磁电阻的阻值明显变大
（3）研究巨磁电阻的大小与磁场强弱的关系(或研究巨磁电阻的大小与磁场方向的关系)
6．（1）如图
（2）a
（3）C
（4）7.81
（5）可多次改变小灯泡两端电压
7．（1）图略
（2）最右（B或D端）
（3）c
（4）灯丝电阻与温度有关
8．（1）如图
（2）A 2 0.18
（3）12.5
（4）灯泡电阻随温度升高而增大，或灯泡的电阻大小与温度有关
（5）灯泡断路
9．（1）如图
（2）C
（3）变小
（4）5
（5）减小误差
10．（1）R＝U/I或欧姆定律
（2）断开 右
（3）电阻R
（4）3
（5）实验步骤：
11．（1）略
（2）左
（3）0.5 4.8
（4）
12．（1）如左图
（2）A
（3）0.8 4 0.16
（4）小 B
（5）如右图
（6）正比
（7）可以将L1、L2、L3串联在同一电路中，就控制了电流一定
13．（1）断开 （2） 电流表接线柱接反了 （3）左 （4）0.3 8.3
14．（1）如图
（2）电压一定时，电流与电阻成反比
电阻一定时，电流与电压成正比
15．(1)图略 ⑵最左 ⑶c、d间的导线断路 ⑷0.3 没有多次测量取平均值
16．（1）0.02A 0.025
（2）A如图所示
第一步：按照图示连接实物图，将滑动变阻器调到最大值，读出电流表的示数I1；
第二步：闭合开关，读出电流表的示数I2；
I1R0/（I2－I1）
17．（1）如答案图所示
（2）① 10 ②温度
（3）①如答案图所示
②（i）将滑动变阻器的滑片调到阻值为零处，记下电压表的示数U (ii)将滑动变阻器的滑片调到阻值最大处，记下电压表的示数U。
18．答案：
19．（1）0～3 a（2）短路 ；（3）0.2 1.1 （4） 2
20．(1)如图所示
(2)b 9
(3)小灯泡处断路
(4)2.5 P=UI
21．（1）欧姆定律I＝U/R
（2）滑动变阻器采取“一上一下“即可，电流表必须接0.6
22．答案：
23．答案：
（3）改接电流表0.6A
（4）9
24．答案
25．（1）R=U/I（或欧姆定律）
（2）连接电路时开关闭合
（3）0.2 10 左 (4)灯丝的电阻大小与温度有关
26．（1）0.28 1.2 （2）C （3） 大于 大于等于100Ω
27．答案：
28．①0．6 A C
②将开关掷向b，保持滑动变阻器的滑片位置不变，使A表的指针指到表盘上另一适当位置；读出电路稳定后A表的示数（记为I2）
③R0+[U（I2- I1）/（I1 I2）]
29．答案：（1）如图
（2）
四、分析计算题
1．（1）变小 b
（2）5.4V至9V
（3）0.08
2．（1）4.5V
（2）6000欧
3．（1）10Ω
（2）20Ω
（3）20Ω
4．（1）9V
（2）30Ω
（3）3.6V
5．（1）35欧 （2）34.5欧
6．（1）R1与R2串联。有激光照R1时，由图象可得U1＝2V
U2＝U－U1＝6V－2V＝4V
I＝U2/R2＝4V/400Ω＝0.01A
R1＝U1/I＝2V/0.01A＝200Ω
（2）R1无激光照时，由图象可得U1′＝4V
U2′＝U－U1′＝6V－4V＝2V
I′＝U2′/R2＝2V/400Ω＝0.005A
P＝U I′＝6V×0.005A＝0.03W
（3）由图象可知：每经过0.6s，就有一个产品通过计数装置。
n＝60s/（0.6s/个）＝100个
答：（1）激光照射Rl时，Rl的阻值是200Ω。
（2）激光被产品挡住时，Rl、R2消耗的总功率是0.03W。
（3）从0时开始计时，经过1min，传送带上通过计数装置的产品是100个。
7．（2）20欧姆 （3） 减小 （4）B
8．答案
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网 www.21cnjy.com 精品试卷·第 32 页 （共 40 页）
满分科学考点分类汇编之二十七：欧姆定律
21世纪教育网古田天师制作
汇编说明：目前各大网站都收录了初中物理、初中化学、初中生物、初中地理的全国各地中考试题分类汇编，给广大下载者带来了福音。但争对浙江省科学学业考试的分类汇编没有，因为全国各地的试题分类汇编对浙江省的《考试说明》的试题要求过高、有很多知识点不作要求、因此本人对照2011年浙江省的《考试说明》的考点重新进行汇编，精选了全国各地的100多份试题中的一些典型试题、原创试题、新型试题，按浙江省学业考试的题型进行汇编，相信对2012年的浙江省科学学业考试的复习、备考有很大的帮助。
严重警告：
1．最近发现本人（古田天师）制作授权给21世纪教育网（http://www.21cnjy.com/）的精品资料被下载者下载后随意在其他网站上传、转载。敬请下载者自重。版权系21世纪教育网。未经许可，任何单位（网站）不得转载。侵犯版权者必究！
2．本汇编分单份下载和打包优惠下载，请注意选择，不要重复下载。
考点要求：
5. 欧姆定律
（1）解释欧姆定律的内容及数学表达式 b
（2）用欧姆定律解决简单的电学问题(不超过两个电阻的电路) c
6. 用电压表和电流表测导体的电阻
(1) 说明伏安法测电阻的实验原理 b
(2) 绘制伏安法测电阻的电路图 b
（3）应用电压表和电流表测量导体的电阻 c
（4）收集和整理实验数据得出实验结论 b
7. 串联电路和并联电路
（1）概述串联电路的电流和电压的特点 b
（2）概述并联电路的电流和电压的特点 b
一、选择题
1．（广安）从欧姆定律可以导出公式R= U/I ，下列说法正确的是 ( )
A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍
B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一
C．通过导体的电流若为零，电阻也为零
D．即使导体两端的电压为零，电阻也不为零
2．（宜昌)关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是（ ）
A.导体中的电流跟导体两端的电压成正比
B.导体中的电流跟导体的电阻成反比
C.在电压一定时，导体中的电流跟这段导体的电阻成反比
D.导体的电阻与导体中的电流成反比，跟导体两端的电压成正比
3．（衡阳）有两个电阻，其中R1＝10Ω，R2＝15Ω，将它们并联后的总电阻是（ ）
A．25Ω B．5Ω C．6Ω D．12Ω
4．（江西）如图所示，滑动变阻器的滑片P在中点时，连入电路中的阻值为R，只闭合S1时，R两端电压与R1两端电压之比为1:2，只闭合S2时，R两端电压与R2两端电压之比为1:4，当滑片P移动到b端，则（ ）
A、只闭合S1时，滑动变阻器两端电压与R1两端电压之1:1
B、只闭合S2时，滑动变阻器两端电压与R2两端电压之1:1
C、当S1，S2闭合时，通过R1与R2的电流之比是1:2
D、当S1，S2闭合时，通过R1与R2的电流之比是1:1
5．（武汉）在如图所示的电器中，电源电压保持不变，R1、R2均为定值电阻。当①、②都是电流表时，闭合开关S1，断开开关S2，①表的示数与②表的示数之比为m；当①、②都是电压表时，闭合开关S1和S2，①表的示数与②表的示数之比为n。下列关于m、n的关系正确的是（ ）
A.mn=n-2m
B.mn=n-1
C.mn=n+1
D.因R1、R2未知，故m、n的关系无法确定
6．（达州市）如图甲所示，闭合开关S后，两相同电压表的指针偏转都如图乙所示，则L1和L2两灯的电阻之比为（ ）
A．1：4 B． 4：1 C．1：5 D．5：1
7．（龙岩）如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是（ ）
A．UAB＞UBC IAB＝IBC
B．UAB＜UBC IAB＝IBC
C．UAB＞UBC IAB＜IBC
D．UAB＝UBC IAB＜IBC
8．（西宁）如图所示，当开关S断开和闭合时，电流表示数之比是1:4，则电阻R1和R2之比是（ ）
A、1:4
B、4:1
C、1:3
D、2:3
9．（重庆）某导体中的电流与它两端电压的关系如图4所示，下列分析正确的是（ ）
A．当导体两端的电压 为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．当导体两端的电压为2 V时，电流为0.6A
10．（衡阳）如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A，断开S2后，电压表示数变为2V，则R2的电阻和电源电压分别是（ ）
A．10Ω、9V
B．20Ω、6V
C．20Ω、9V
D．10Ω、6V
11．（桂林）如图所示电路，电源电压保持不变当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图所示。则下列判断正确的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10Ω
D．变阻器滑片在中点时，电流表示数为0.3A
12．（泉州）如图所示的电路，电源电压不变，当开关S1、S2都闭合，电流表的示数为0.5A，电压表的示数12V；断开电路后，将电压表、电流表的位置互换，S1断开、S2闭合，电流表的0.3A。则（ ）
A．R1=16Ω
B．R1=40Ω
C．R2=16Ω
D．R2=24Ω
13．（鸡西)通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。现将甲和乙并联后接在电压为3V的电源两端。下列分析正确的是（ ）
A. R甲 :R乙=2:1
B. U甲 :U乙=2:1
C. I甲 :I乙=2:1
D. I乙 :I甲=2:1
14．（襄阳）如图所示，电源电压U保持不变，滑动变阻器的最大阻值为R2，当滑动变阻器的滑片在a端时，电压表读数为2V，滑片滑到b端时，电压表的读数为1V，则R1与R2的阻值之比为（ ）
A．2:1 B．1:2
C．1:1 D．无法确定
15．（莆田）将粗细均匀的电阻丝围成闭合的等边三角形abc，如图所示，分别将a、b和a、c两端接在同一电源上，则两次通过ab的电流大小之比是（ ）
A、1：1 B、2：1 C、1：2 D 、2：3
16．（大连）在如图所示的电路中，闭合开关，将滑动变阻器的滑片P由a滑到b，下列说法正确的是（ ）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变大
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变小
17．（南京）在探究电路的电压规律实验时用了下图中的某 个电路，已知R1=R2＜R3，电压表V1、V2和V3的读数分别为1.0V、1.5V和2.5V．实验时的电路图应是（ ）
( http: / / www.21cnjy.com / )
18．（潍坊）如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中（ ）
A．滑片P是向左滑动的
B．电压表V的示数逐渐变小
C．电流表A的示数逐渐变小
D．电流表A与A1的示数差逐渐变小
19．（无锡）如图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒肟驾车。其中电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大渐减小．若某次测试中电流表示数较大，则说明（ ）
A．气体的酒精浓度较大，R′阻值较小
B．气体的酒精浓度较大，R′阻值较大
C．气体的酒精浓度较小，R′阻筑较小
D．气体的酒精浓度较小，R′阻值较大
20．（温州）二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（ ）
A．U变大，I变大 B．U变小，I变小
C．U变小，I变大 D．U变大，I变小
21．（温州）为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电路，其中不可行的是（ ）
22．（内江）如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法中正确的是（ ）
A.电压表V1的示数增大，电压表V2的示数减小
B.电阻R1和R2消耗的功率的变化量一定相等
C.电压表V1减小的示数等于电压表V2增大的示数
D.电压表V1减小的示数小于电压表V2增大的示数
23．（桂林）从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图4所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（ ）
A．电压表示数不变 B．电压表示数越大
C．通过传感器的电流越小 D．传感器两端的电压越大
24．（泸州）如图所示，用铅笔芯做成一个滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度。开关闭合后，铜环从A端向B端滑动，电压表示数和小灯泡亮度的变化情况是（ ）
A、电压表示数变大，灯变亮
B、电压表示数变大，灯变暗
C、电压表示数变小，灯变暗
D、电压表示数变小，灯变亮
25．（株洲市）小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示。若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确的是（ ）
A．甲图的电压表示数变化范围大
B．乙图的电压表示数变化范围大
C．甲图的电流表示数变化范围大
D．甲图和乙图的电流表示数变化范围一样大
26．（鞍山）如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R 2的滑片过程中，AV示数的变化情况是( )
A． A示数变小、V示数变大
B． A示数变小、V示数不变
C． A示数变大、V示数不变
D． A示数变大、V示数变大
27．（南宁)酒后驾车危害极大，为此，2011年5月以来，南宁市交通警察重点查处酒后驾车。酒精测试仪是交警用来检测机动车驾驶员是否酒后驾车的仪器，它的原理示意图如图所示。图中酒精气体传感器的电阻随酒精气体浓度的增大而减小，R0为定植电阻。如果测试到的酒精气体浓度越大，则（ ）
A．传感器的电阻越大，电流表的示数越大
B．传感器的电阻越大，电流表的示数越小
C．传感器的电阻越小，电流表的示数越小
D．传感器的电阻越小，电流表的示数越大
28．（达州市）如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是（ ）
A．电流表A的示数变小，电压表V1的示数不变
B．电流表A的示数变小，电压表V1的示数变大
C．电压表V1与电压表V2的示数之和不变
D．电压表V2与电流表A的示数之比不变
29．（黄石)如图 所示的电路，电源电压不变，闭合开关S, 将滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变）（ ）
A．电压表的示数变小
B．电流表的示数变小
C．电压表和电流表示数的比值变小
D．电压表和电流表示数都变大
30．（乐山）如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P向右滑动过程中（ ）
A.电压表V示数变小
B.电流表A1示数变大
C.电流表A2示数不变
D.电流表A2示数变小
31．（北京）如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（ ）
A．电压表V1示数变小，电压表V2示数变大，电流表示数变小
B．电压表V1示数变大，电压表V2示数变小，电流表示数变小
C．电压表V1示数变小，电压表V2示数变小，电流表示数变小
D．电压表V1示数变大，电压表V2示数变大，电流表示数变大
32．（丽水）酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图，酒精气体传感器的电阻随酒精气体浓度增大而减小。如果测试到的酒精气体浓度越大，那么（ ）
A．传感器的电阻越大 B．通过传感器的电流越小
C．电压表的示数越大 D．传感器两端的电压越大
33．（福州）如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（ ）
34．（漳州）如图所示的四种电路中，电阻RO已知，当通过闭合或断开电路中的不同开关时，不能测算出未知电阻Rx阻值的电路是（ ）
( http: / / www.21cnjy.com / )
二、简答题
1．（菏泽）利用如图（甲）所示实验电路，探究“通过导体的电流跟电压的关系”时：
（1）需要 个定值电阻。
（2）滑动变阻器的作用是
（3）利用实验数据作出的I- U关系图线，与图11（乙）中的 最接近。
2．（南京）小华用如图所示的电路探究电流与电阻的关系．已知电源电压为6V，滑动变阻器R2的大电阻为20Ω，电阻R1为l0Ω．实验过程中，将滑动变阻器滑片移到某一位置时，读出电阻R1两端电压为4V，并读出了电流表此时的示数．紧接着小华更换与电压表并联的电阻再做两次实验，可供选择的电阻有l5Ω、30Ω、45Ω和60Ω各一个，为了保证实验成功，小华应选择的电阻是 Ω和 Ω。
3．（襄阳）王红做“探究电阻上的电流跟两端电压的关系”的实验。
（1）她记录了有关实验数据，但还有一空未写出，请按表中规律，完成表格内容。
电压U（V） 1 2 3 4.5
电流I（A） 0.2 0.4 0.6
（2）分析表格中的数据，得到的结论是：电阻一定时，导体中的电流与导体两端的电压_________。
4．（济宁）小明按图甲所示的电路图连接实验电路，测量电阻R的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电阻R的阻值为 Ω。
5．（安徽)大量事实表明，不高于36V的电压才是安全电压。当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性 (选填“变大”或“变小”)，这是因为此时人的电阻明显 (选填“变大”或“变小”)。
6．（内江）2011年5月1日开始实施的《刑法修正案(八）》，对"饮酒驾车"和"醉酒驾车"制定了严格的界定标准，如下表所示。
饮酒驾车 20mg/100mL 血液中的酒精含量< 80mg/100mL
醉酒驾车 血液中的酒精含量80mg/l00mL
（1）内江交警在某次安全行车检查中，检测到某驾驶员100mL的血液中酒精含量为66mg，那么，该驾驶员属于 。
（2）如图甲所示，是酒精检测仪的简化电路。其中，定值电阻R0=10Ω，电源电压为3V；R为气敏电阻，它的阻值与酒精气体含量的关系如图乙所示。如果通过检测仪检测到驾驶员的血液中酒精含量为12%时，电流表的示数为 A。
7．（桂林）一根镍铬合金丝两端电压一定，将镍铬合金丝对折后接入原电路中，其电阻将 ，通过的电流将 。（选填“变大”、“变小”或“不变”）
8．（河南）某测电笔中有一个880kΩ的高阻值电阻，这个电阻与氖管是 联连接的。当用这个测电笔测家庭电路的火线时，氖管发光，若人体及氖管的电阻均忽略不计，则此时通过人体的电流约为 mA。
9．（北京）小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为 V，电流表的示数为 A，电阻R的阻值为 Ω。
( http: / / www.21cnjy.com / )
10．（新疆）如图所示电路中，R1是滑动变阻器，R2是定值电阻，电源两端电压为6V保持不变。
（1）请根据实物连接图在虚线框内画出电路图。
（2）闭合开关S，当滑动变阻器滑片P从最左端滑到最右端时，电压表示数随电流变化的图像如图14所示，则滑动变阻器的最大阻值是 Ω。
11．（安徽）如图的电路中，Rl=6Ω，R2=12Ω，电流表示数为0．4A。则AB两端的电压=_____ V。
12．（株洲市）有两个电阻，R1＝4 Ω，R2=6Ω，如果把它们并联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为Ul、U2，则I1：I2= ，U1：U2= 。
13．（达州市）有两个定值电阻R1=12Ω,R2=24Ω,串联后接在某电源上， R1、R2两端的电压之比为 ；R1、R2消耗的电功率之比为 ；如并联后接在同一电源上， 通过R1、R2的电流之比为 ；R1、R2消耗的电功率之比为 。
14．（潜江）如图所示的电路中，电源电压为3V。闭合开关，滑动变阻器R1的滑片P向右移动的过程中，电压表的示数 （选填“变大”或“变小”）。当滑动变阻器R1的滑片P移到某一位置时，电压表的示数为0.6V，电流表的示数为0.2A，则R2的阻值为 Ω。
15．（重庆）在如图所示的电路中，电源电压为3 V。闭合开关S，电流表①的示数为1.2 A，电流表②的示数为0.3A，则通过R1的电流是 _A，R2的阻值是 _Ω。
16．（杭锦旗）在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如右图所示。则由图可知，元件A的电阻为 Ω将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是 A。
17．（杭锦旗）在右图所示的电路中，电源电压保持不变，闭合电键S后，当滑片P向左移动时，电流表示数将______(选填“变大”、“变小”或“不变”)。当滑片P分别在滑动变阻器的两个端点a和d、中点c和图中b位置时，电压表示数按从小到大顺序分别为0V、2V、3V和4V，则在图示b位置时电压表示数应为______伏。
18．（泉州）如图(a)所示的电路中，电源电压不变。闭合开关后．滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图(b)，则电源电压U= _____ V，电阻R= _____Ω，滑动变阻器的最大阻值是 _____ Ω。
19．（南宁)如图所示电路，电源电压保持不变，滑动变阻器的最大阻值为10欧姆。闭合开关S，当滑动变阻器的滑片P移到b端时，电流表示数为0.6A,此时电阻Rx两端的电压为__________V；当滑动变阻器的滑片P移到a端时，电流表的示数为0.9A。则电源电压为__________V,电阻Rx的电阻值为______________欧姆。
20．（襄阳）如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是________V，电阻R2的阻值是______Ω，电阻R2的I-U图像是丙图中的________。（填“a”或“b”）
21．（赤峰）如图所示，已知R1与R2两端所加电压为24V。如果R1=80Ω,开关闭合后，R2中的电流为0.2A，则R2= Ω,干路中电流I= A。再给R1、R2并联一个200Ω的电阻，电路中的总电阻会变 （填“大”或“小”）。
22．（北京）小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图像，如图16所示，请你根据该图像写出电压U2和U1的关系式：U2 ＝ 。
23．（连云港)交警在检查酒驾过程中，首先通过嗅觉感知其是否饮酒，进而通过酒精检测仪进行定量检测。该仪器原理可以简化成如图所示电路，其中Ro为定值电阻，R为气敏电阻，其阻值与酒精气体密度成反比．交警能闻到酒精味是因为___________。若驾驶员饮酒，检测时酒精检测仪上电压表的示数将_____________（选填“变大”或“变小”）。
24．（宿迁）电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。
（1）其工作原理利用了在材料、横截面积一定时，导体的长度越长，导体的电阻就越 的规律。
（2）以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变．当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值 ，触摸点P到屏下端的距离 （以上两空选填“增大”、“减小”或“不变”）．
25．（哈尔滨）如图所示，电源电压不变.闭合S1后，再闭合S2，电流表的示数 ，电压表的示数 .(选填“变大”、“变小”或“不变”)
26．（吉林）如图所示电路，电源电压不变，当开关S由闭合到断开时，电压表的示数将 电流表的示数将 。
27．（淮安）如图所示，电源保持6V的电压不变，开关S闭合后，电流表的示数是0.4A，电压表的示数为2V，则电阻R1的阻值是 _______ Ω；将滑动变阻器R2的滑片由a向b移动的过程中，电流表的示数将 ________ ，电压表的示数将 ________ （两空选填“变大”、“变小”或“不变”）。
28．（昆明）如图所示，电源电压保持不变。闭合开关，当滑动变阻器滑片P向左移动时，电流表的示数________，电压表的示数________，电压表示数与电流表示数的比值________。(选填“变大”、“不变”或“变小”)
29．（长春）图中，在不知道电源电压的情况下，能够利用已知电阻R0测出未知电阻Rx的阻值的电路图是____________（选填“甲”、“乙”、“丙”中的一个）。
三、实验探究题
1．（绍兴)小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V。改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中。
（1）实验过程中，移动变阻器滑片时，眼睛应注视 （选填序号）；
A．变阻器滑片 B．电压表示数 C．电流表示数
（2）在丙图中，用笔线代替导线，将电压表正确连入电路；
（3）实验中，他所选择的变阻器是 （选填序号）；
A．10Ω 0.5A B．20Ω 1A C．50Ω 2A
（4）乙图中阴影部分面积表示的科学量是 ；
（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是 。
2．（兰州）在“探究电流与电压、电阻关系”的实验中：
( http: / / www.21cnjy.com / )
（1）如图所示的电路未完成连接，请你将电路连接完整（用笔划线代替导线）。
（2）实验数据记录如下：
表1 U＝3V
实验次序 R/Ω I/A
1 5 0.6
2 10 0.3
3 20 0.15
表2 R＝20Ω
实验次序 U/V I/A
1 2 0.1
2 4 0.2
3 6 0.3
分析表1数据，可以得出的结论是： 。
分析表2数据，可以得出的结论是： 。
3．（广州）某同学将完好仪器连接成如图所示的电路（其中滑动变阻器的连线没有画出），用来探究电阻上的电流跟两端电压的关系。
（1）合上开关进行实验时发现，无论怎样移动滑片P，电压表和电流表的示数都不为零，但始终没有变化．则该同学把滑动变阻器接入电路中的方式可能是______（填写代号）
a．G与C相连，F与H相连 b．G与C相连，D与H相连
c．G与E相连，F与H相连 d．G与E相连，D与H相连
（2）该同学发现了（1）中的问题并作了改正。请用笔画线代替导线把滑动变阻器正确接入电路中，要求：滑片P向右移动时电流表示数逐渐增大。
（3）实验测得的数据如表所示，根据这些数据在坐标图中描点并作出U—I图线。
4．（西宁）西宁市某中学兴趣小组的同学利用图甲所示电路，进行如下的实验探究。
I、定值电阻中的电流跟两端电压的关系。
II、额定电压已经模糊、额定功率为1W的小灯泡中的电流跟两端电压的关系。
（1）闭合S1、断开S2，滑动变阻器在此电路中除保护电路外，还有 的作用；移动滑动变阻器的滑片，电流表的示数较小且不变，原因是 ，排除故障后进行实验，得到右上表格中的三组数据，通过数据分析，可归纳出的结论是 ；由表格中的数据可知电阻R= Ω（结果保留一位小数）。
（2）断开S1、闭合S2，移动滑动变阻器的滑片进行有关测量，根据记录到的灯泡L的电压和电流的数据，绘制成电压和电流的关系图像（如图乙），小灯泡的额定电压为 V，根据图像，当电压表示数为2.5V时，50s时间内，灯泡L消耗的电能是 J。对比定值电阻和灯泡的电阻，灯的电阻变化的原因是 。
5．（衢州）34．法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻(GMR)效应，荣获了诺贝尔物理学奖。小明同学设计了如图所示的电路，来研究巨磁电阻的大小与有无磁场的关系。请分析回答：
(1)断开S1，闭合S2，移动滑动变阻器R2的滑片，测得两电表的四组数据如下表所示。由此可知，无磁场时GMR的电阻大小为 欧；
实验序号 1 2 3 4
U／伏 1.00 1.25 2.00 2.50
I／安 2×10-3 2．5×10-3 4×10-3 5×10-3
再闭合S1和S2，保持风滑片位置不变，移动滑动变阻器R2的滑片，测得两电表的四组数据如下表所示，可计算出有磁场时GMR的电阻大小；
实验序号 1 2 3 4
U／伏 0.45 0.91 1.50 1.79
I／安 0.3×10-3 0.6×10-3 1×10-3 1.2×10-3
(2)通过上述实验，得出的结论是 ；
(3)利用小明同学设计的电路并保持原有器材不变，你还可以进一步研究与巨磁电阻大小有关的问题是 。
6．（大连）在探究“小灯泡电阻与温度的关系”实验中，电源是两节干电池串联，小灯泡的额定电压是2.5V，小灯泡正常发光时的电阻约为8Ω。
(1)请将图甲中的实验电路连接完整。
(2)闭合开关前，应将滑动变阻器的滑片滑到______端。(选填“a”或“b”)
(3)将变阻器的滑片滑到正确位置后，用开关进行了“试触”，这样做的目的是____。
(只有一个选项正确，将正确选项前的字母填在横线上)
A．选择电流表的量程 B．选择电压表的量程
C．检查电路是否正常 D．观察小灯泡是否发光
(4)某次测量时，电压表的示数是2.5V，电流表的示数如图10乙所示。则小灯泡的电阻约为_______Ω。(计算结果保留小数点后两位)
(5)滑动变阻器在该实验中，除了有保护电路作用以外，还有什么作用 ___________。
7．（威海）小明同学利用电池组、电流表、电压表、滑动变阻器、开关和导线，做测定额定电压为2.5V的小灯泡电阻的实验。
（1）请你根据图所示的实物连线图，在图的虚线框内画出该实验的电路图。
（2）连接电路时，应将开关断开；闭合开关前，滑动变阻器的滑片P应滑在 端。
（3）小明同学闭合开关后，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是
（选填字母序号）
a.“检查电路是否断路”、
b.“更换小灯泡”、
c.“移动滑动变阻器测算观察小灯泡是否发光”
（4）右表中的数据是按正确的操作测得的，根据表中的数据计算出三次小灯泡的阻值不相等，且随电压的增大而增大，其原因是 。
8．（潍坊）小康组在测定额定电压为2.5V小灯泡电阻的实验中，得到部分U、I数据如下表所示：
实验次数 1 2 3 4
U/V 1.40 2.50 2.80
I/A 0.14 0.20 0.21
(1)请你用笔画线代替导线，将实验电路连接完整．
(2)闭合开关前，滑动变阻器的滑片应移到_____端(选填“A”或“B”)．上表中已经记了三组数据，请你读出如上图所示的电压表、电流表的示数，并填入表格中。
(3)由表格中数据可求出小灯泡正常发光时的电阻为_____欧，该小灯泡的额定功率是_____W．
(4)通过表中敷据，你能发现小灯泡电阻具有怎样的变化特点 答：______________。
(5)小霞组电路连接完好，当闭合开关后，无论怎样移动滑动变阻器，电流表均无示数，而电压表有示数且等于电源电压，则电路中出现的故障为_______________。
9．（广安）如图所示：电源电压为6V，甲图为伏安法测电阻的电路图；乙图为连接不完整的实物图。
（1）对照电路图甲，用笔画线代替导线将乙图中未连接部分连接起来。
（2）实验操作中有可能出现下列A、B、C、D四种错误，如果出现：电流表示数较大，电压表示数为0的现象。其错误属于（ ）
A．电流表的正负接线柱接反 B．电压表的量程选小了
C．电阻Rx发生了短路 D．把滑动变阻器下端两接线柱连入电路
（3）电路连接正确后，闭合开关，将滑片P向右移动时，电压表示数 (填“变大”、“变小”或“不变”)。
（4）实验过程中，某次电流表和电压表的示数如图9丙所示，此时测得的Rx= Ω。
（5）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是 。
10．（湛江）20．在做“伏安法测量定值电阻”的实验中，小明同学设计了如图甲所示的电路，请你完成下列问题。
（1）该实验的原理是 .
（2）连接电路时，应将开关 ；闭合开关前，滑动变阻器的滑片应滑到最 端（填“左”或“右”）.
（3）连接完电路后，闭合开关，无论怎样移动滑片，电流表指针均无偏转，电压表的指针有明显的偏转，这可能是由于 断路造成的.
（4）调节滑动变阻器，把测量的几组数据描成如图9乙所示的图象，则该电阻的阻值R=__ Ω.
（5）完成上述实验后，小明还想测量一段电炉丝的电阻Rx，可是在连接电路时，发现电流表和滑动变阻器都已损坏. 于是小明就利用刚才已测得的定值电阻R，重新设计并连接了如图所示的电路.电源电压未知且恒定不变.
请把下列实验步骤补充完整：
只闭合开关S1，_________________________________________________；
_____________________________________________________________．
电阻表达式：Rx=______________．
11．（无锡）用“伏安法”测电阻，小华实验时的电路如图甲所示。
(1)请用笔画线代替导线，将实物电路连接完整．
(2)正确连接电路后。闭合开关前滑片p应置于滑动变阻器的 端(选填“左”或“右”)．
(3)测量时，当电压表的示数为2.4V时，电流表的示数如图乙所示，则I= A，根据实验数据可得Rx Ω．
(4)如果身边只有一只电流表或电压表，利用一已知阻值为R0的定值电阻、开关、导线、电源等器材也可以测出未知电阻Rx．请仿照表中示例，设计测量Rx阻值的其他方法．
( http: / / www.21cnjy.com / )
12．（福州）小明学会了测小灯泡的功率后，在老师的启发下，进一步思考：电流一定时，小灯泡功率跟电阻有什么关系呢？于是他利用如图22所示电路，选用分别标有“1.5V 0.25A”、“2.5V 0.3A”和“3.8V0.3A”字样的小灯泡L1、L2、L3，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系。
（1）他将灯L1接入图中电路，请你用笔画线代替导线，帮他将实物电路连接完整。
（2）闭合开关前，滑动变阻器的滑片P应置于________（选填“A”或“B”）端。
（3）闭合开关后，他调节滑动变阻器的滑片P，使通过灯L1的电流为0.2A，再测出L1两端的电压，此时电压表示数如图23所示，为________V，然后计算出此时灯L1的电阻是______Ω，实际功率是________W。
（4）换上灯L2，闭合开关，此时电流表的示数将变_______（选填“大”或“小”），为保持电流为0.2A不变，应将滑片P向________（选填“A”或“B”）端移动；再测出L2两端的电压，算出L2的电阻和功率。
换上灯L3，做第三次实验，并将实验数据记录在下表。
次数 灯泡 I/A U/V R/Ω P/W
1 L1 0.2
2 L2 1.6 8 0.32
3 L3 2.4 12 0.48
（5）请根据实验数据，在图中作出小灯泡功率与电阻关系的图像。
（6）分析图像可得结论：在电流一定时，小灯泡的实际功率与电阻成________关系。
（7）小波认为：为了控制实验条件，小明每次实验要换灯泡还要调节滑动变阻器，这样的操作不够简便。对此你可以如何改进？___________________________。
13．（临沂）8..在测量额定电压为2.5V的小灯泡工作时的电阻实验中：
（1）在连接电路时开关应 。
（2）晓明同学连接完电路后，闭合开关，发现电压表向右偏转，而电流表指针向零刻度的左边偏转，造成这一现象的原因是 。
（3）晓明同学排除故障后连接成了如图所示的电路，闭合开关，发现灯泡较暗，为了让小灯泡正常发光，应将滑动变阻器的滑片向 端（选填“左”或“右”）移动。
（4）当小灯泡正常发光时，电流表指针如图乙所示，则通过灯泡的电流是 A，小灯泡正常工作时的电阻是 Ω。（结果保留一位小数）
14．（兰州）电路的识别与连接
（1）根据左图所示的电路图，用笔划线代替导线，将右图所示的实物图连接起来。（要求：导线不能交叉。）
（2）用“伏安法”测电阻的实验中，某同学连接了如图所示的电路，电路连接中存在几处错误和不足，请你找出来（待测电阻值约为15Ω）。
① ；
② ；
③ 。
15．（连云港）某实验小组做“伏安法测量电阻”的实验，所用的器材有：电压为3V的电源，待测电阻Rx ，以及符合实验要求的滑动变阻器、电流表、电压表、导线和开关。图（甲）是没有连接完整的实物电路。
HYPERLINK "http://www.21cnjy.com/"
（1）请你用笔画线代替导线将实物电路连接完整。
（2）连好电路闭合开关前，应将滑动变阻器滑片P置于______端（选填“最左”或“最右”）。
（3）实验中，闭合开关，移动滑片．电流表、电压表均无示数。为了检查电路故障，他们借助一根检测导线进行检测，当该导线两端分别接不同点时．对应的现象如下表所示。由此可以判断电路发生的故障是________________________。
（4）排除故障后进行实验，当电压表示数为2.4V时电流表的示数如图（乙）所示，这时电流为_____A，他们利用此 组数据即得出该待测电阻Rx的阻值，结束了实验。你认为他们这种做法有何不妥？答___________________。
16．（内江）小明用"伏安法"测量定值电阻RX的阻值，实验室提供的实验器材有：
A.待测电阻Rx(阻值约为200Ω) ；
B.二节干电池(每节干电池的电压约为1.5V) ；
C.电压表一个(量程0~3V，0~15V)；
D.电流表一个(量程0~0. 6A，0~3A)；
E.滑动变阻器Ro(规格为100Ω，2A)；
F.开关S一个，导线若干。.则：
①小明用如图所示的电路来测量待测电阻Rx的阻值，则该电路中电流表所选用的量程对应的分度值为 ；电路中的最大电流约为 A。
②小明同学在实验过程中发现该实验不能较精确地测量出待测电阻Rx的阻值。那么，为了能较精确的测出电阻Rx的阻值，请你只利用提供的部分器材重新设计一种可行的实验方案：
A. 在虚线方框内画出你设计的可行实验电路图，要求连接好电路后，电表的位置不移动就能测出待测电阻Rx的阻值(其中，部分已画好) 。
B. 根据所画的电路图，用铅笔画线代替导线将实物图连接起来，使之成为符合要求的电路(没有选用的器材就不要连接。其中，部分导线已连好)
C. 简述主要的实验步骤：
第一步： ；
第二步： 。
D. 写出待测电阻的表达式Rx= (用实验步骤和题中的相关字母表示)
17．（河南）小亮在做“测量小灯泡的电阻”实验中，所用小灯泡上标有“2.5V"字样。
(1)下图是小亮未连接好的电路，请你用笔画线代替导线，将实物图补充完整：
实验次数 1 2 3
U/N 2.0 2.5 2.8
I/A 0.22 0.25 0.26
R/Ω
(2)电路连好后，小亮分别测出了小灯泡的几组电压和电流值．记录在表格中。
①小灯泡正常工作时的电阻为 Ω。
②小亮从数据中发现，灯泡的电阻是变化的，你认为影响葵变化的主要因素是 。
(3)完成上述实验后，小亮看到滑动动变阻器的铭牌模糊不清，于是想测量变阻器的最大阴值Rx。他从实验室找来一个阻值已知为R0的定值电阻替换了灯泡．同时撤去了发生故障的电流表，并利用余下器材(电压未知的电源、量程合适的电压表、滑动变阻器、开关各—个。导线),在不改动电压表位置及其连线的情况下，很快测出了Rx的大小。
①请把你设计的电路电路图在虚线框内。
②简述实验过程中要测量的物理量并用相应字母表示：
(i) ;
(ii) ;
③Rx= (用已知量和测量量表示)。
18．（扬州）在测量定值电阻R；阻值的实验中。
(1)请你将图甲中的实物电路用笔划线代替导线连接完整．
(2)实验时，若只有Rx断路，开关闭合后，电路中可能出现的一种现象是：_____________．
(3)在实验过程中，发现电压表不能使用，小明将滑动变阻器调到最大值作为定值电阻R。 使用（R。值已知），设计了如图乙所示的电路测量Rx阻值．测量时，只闭合S．电流表示数为Il，只闭合S2电流表示数为I2，则电阻Rx两端的电压为_____________，电阻Rx= _____________．（用Il、I2和R。表示）
（4）因图乙未能测量多组数据，于是小明向老师借丁一只定值电阻R。（R。值已知），设计了 如图丙所示的实验电路，重复(3)中的测量步骤和计算方法，并多次测量求出了电阻Rx的阻值．小明得出的Rx阻值是_____________（正确／错误）的，理由是_____________．
19．（南宁)小明从网上了解到，干电池内部其实是有电阻的，分析电路时，可以把干电池看成是由一个电压为U、电阻为零的理想电源与一个带内阻为r的电阻串联而成，如图20甲所示。在老师指导下，小明设计了图20乙所示的电路来测量一节干电池内部的电阻。
（1）连接电路时，电压表应选___________量程(选填“0～3”或“0～15”)。闭合开关前，滑动变阻器的滑片P应移到_______________端。
（2）实验中，移动滑动变阻器的滑片P，记录多组电流表和电压表的示数。此时，应注意避免电路造成___________路，损坏电路元件。
（3）根据实验数据，绘出U-I图像，如图20丙所示。当电流表的示数如图20丁所示时，读数为_________________A,电压表的示数应为________________V。
（4）根据实验数据，求这节干电池内部的电阻r=_________________欧姆。
20．（株洲市）小明同学利用电压表和电流表测量小灯泡的电阻值（已知小灯泡的额定电压为2.5V)，实验电路图如图左所示。
（1）按左图所示的电路图，将右图中的电压表正确连入电路（用笔画线代替导线）
（2）开关闭合前，滑片P应移到 （填"a"或“b”）端；实验中，当滑片P移到某一位置时，电流表A和电压表V示数如图所示，则此时小灯泡的阻值为 Ω。
（3）小明在实验时，小灯泡突然熄灭，检查发现A的示数为零，V的示数接近电源电压，请你帮小明分析电路的故障可能是： 。
（4）若小明同学想用已连好的电路测量小灯泡的额定电功率，请你帮他把主要的实验步骤补充完整：①移动滑动变阻器的滑片P，使电压表的示数为 V时，读出电流表的示数； ②用原理 计算出小灯泡的额定电功率。
21．（达州市）在“用伏安法测电阻”的实验中：
（1）实验原理是 。
（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）
（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干。测待测电阻RX的值，请用给定的器材（可不用完）按下列要求完成实验：
①在上右图的虚线框内画出你设计的电路图
②扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）
a． .
b． .
③RX的数学表达式为：RX= （用所测量的物理量及相应的符号表示）。
22．（龙岩）在“伏安法”测电阻的分组实验中：
( http: / / www.21cnjy.com / )
（1）请你根据图（a）电路图，在未连好的图18实物图上用笔画线代替导线连接好电路。（待测电阻Rx阻值约10Ω）
（2）接好电路后，闭合开关前，应将滑动变阻器的滑片移至 （填“左”或“右”）端，使其连入电路的电阻最大，从而 。
（3）老师巡回指导时，发现某一小组的实验电路图如图（b）所示，原来他们认为Rx两端的电压可以等于电源（两节串联干电池）电压3V减去电压表的示数。在老师指导下，他们闭合开关后实测了电源两端的电压，发现其值小于3V，说明他们的方案是
（填“可行”或“不可行”）的。
23．（赤峰）用如图所示电路测量小灯的电阻。
（1）图中只有一根导线连接错误，在连接错误的导线上打“×”，然后用笔画线代替导线画出正确连接方法。
（2）按图中改正后的实物电路连接情况，在图虚线框内画出相应的电路图。
（3）电路改正后，闭合开关，发现无论怎样调节变阻器，电流表的指针始终在小范围内转动，幅度没有超出一大格的一半。虽然这样也能读出电流值计算小灯的电阻，但为了提高精确度，应对电路连接做如下改进 。
（4）电路改进后，某一时刻，电压表、电流表示数如图所示，此时小灯的电阻为 Ω。
24．（乐山）利用电源、滑动变阻器和定值电阻R0（阻值已知）以及两个电流表A1、A2来测量未知电阻Rx的阻值。同学们设计了如下图A、B、C三个电路。
（1）经过讨论，认为测量未知电阻Rx阻值的最佳方案为图_____ 电路。
（2）根据所选电路图，请用笔画线代替导线完成实物连接图。
（3）小宇在某次实验中，测得电流表A1的示数为I1，A2的示数为I2，则待测电阻Rx=_________。
（4）在某次测量中，小宇发现无论怎样移动滑动变阻器的滑片P，两个电流表A1、A2的示数始终相等，即I1=I2，由此判断出Rx处的故障是_______________。
（5）本实验中滑动变阻器的作用是：_______________和_______________________。
25．（河池）如图所示是某实验小组在“测量小灯泡的电阻”实验中设计的电路图，所用小灯泡标有“2.5V”字样。
（1）该实验的原理是 。
（2）该组同学连接好电路的最后一根导线时，小灯泡立刻发出微弱的光亮。导致上述现象的不规范操作 。
（3）若某次测量时电压表的示数为2V，电流表的示数如图15所示，则电流表的示数为 A，此时灯泡的电阻为 Ω。接着用这个电路测小灯泡的额定功率，滑片应向 （选填“左”或“右”）移动。
（4）该组同学分别记录三组电压和电流值，通过计算发现灯丝电阻是不同的，他们还了解到其他组同学也得到类似的结果。出现这种结果的原因是 。
26．（荆门）用电压表和电流表可以测未知导体R的电阻值（即伏安法测电阻），图a为一种测量方案的原理图。
（1）某次实验时电压表和电流表的读数如图b所示，电流表的读数为 A，电压表的读数为 V；
（2）如果考虑到电流表的电阻不为零，则用该测量方案测出的结果必然存在误差，那么用这种实验方案测量出来的电阻值 电阻的真实值（选填“大于”、“小于”或“等于”）。已知电流表的内阻为1Ω，要求用此方案测出的电阻值与真实值间的差异不大于真实值的1%，则对待测电阻的阻值要求为 。
27．（江西）26、关于测量定值电阻阻值得实验
【方案一】运用电压表（无电流表），一个阻值为R0的固定电阻，测量定值电阻阻值。
器材：一只电压表，一个阻值为R0的固定电阻、电源、开关和导线若干。
实验步骤：
步骤一、请你在图左虚线框中画出实验时所需的电路图，并连接电路
步骤二、将电压表 在Rx两端，闭合开关，读出电压表的示数Ux
步骤三、将电压表 在R0两端，闭合开关，读出电压表的示数U0
步骤四、根据你设计的电路的特点和实验所测得的物理量，写出Rx的表达式 （用符号表示）
【方案二】运用一只电压表（无电流表）一个已知最大阻值的滑动变阻器，测量定值电阻阻值。
器材：一只电压表、一个已知最大阻值的滑动变阻器，电源、开关和导线若干。
实验要求：请你在图右虚线框中画出实验所需的电路图。
评估交流：
（1）从实验操作角度看，以上两个方案中，方案 更好。
（2）好在 （只要求写出一条）。
28．（成都）6．实验室备有下列器材：
A．待测定值电阻Rx：阻值在7~9 Ω之间
B．滑动变阻器：最大阻值500 Ω
C. 滑动变阻器：最大阻值10 Ω
D．定值电阻R0：阻值10 Ω
E．电流表A：测量范围0~0．6 A，0~3A
F．电源E：电源电压U恒为4 V
G．单刀双掷开关（双向开关）S及导线若干
为了较精确地测出待测电阻Rx的电阻，小聪、小亮和小英共同设计了图23所示的电路。
①在他们设计的电路中，电流表的量程应选 A，滑动变阻器应选 (填器材前面的序号字母)。
②小亮设计的实验操作主要步骤是：
Ⅰ．将开关掷向a，移动滑动变阻器的滑片至某一位置，使A表的指针指到表盘上某一适当位置；读出电路稳定后A表的示数（记为I1）
Ⅱ．将开关掷向b，移动滑动变阻器的滑片至另一位置，使A表的指针指到表盘上另一适当位置；读出电路稳定后A表的示数（记为I2）
小聪和小英认为小亮设计的步骤Ⅱ中有不妥当之处，请你帮小亮写出正确的步骤Ⅱ： 。
③按正确的操作，他们顺利的测出了Rx的电阻。请你写出用测得的物理量I1、I2和已知物理量U、R0表示的Rx的表达式：Rx= 。
29．（北京）小明想利用一块电流表和阻值已知的电阻R0测量未知电阻RX的阻值。小明选择了满足这个实验要求的实验器材，并连接了部分实验电路，如图所示。
( http: / / www.21cnjy.com / space.php uid=1035328 )
（1）为了测出电阻RX的阻值，请你只添加两根导线完成图17所示的实验电路的连接。
（2）只闭合开关S1，电流表的示数用I1表示；开关S1、S2都闭合时，电流表的示数用I2表示。请你用I1、I2和R0表示RX。RX = 。
四、分析计算题
1．（宁波)磁场的强弱可用磁感应强度（B）表示，单位为特（T）。某些材料的电阻值随磁场增强而增大的现象称为磁阻效应，用这些材料制成的电阻称为磁敏电阻，利用磁敏电阻可以测量磁感应强度。某磁敏电阻RB在室温下的阻值与外加磁场B大小间的对应关系如表所示。把RB接入如图所示电路(电源电压恒为9V，滑动变阻器R’上标有“100 1A”字样)，并在室温下进行实验。
(1)当外加磁场增强时，电路中的电流 (填“变大”、“变小”或“不变”)；为了使电压表的示数保持不变，滑动变阻器R’的滑片JF)应向 (填“0”或“6”)端移动；
(2)RB所在处无外加磁场时，RB=150Ω；此时闭合开关，滑片P在a端和b端之间移动时，电压表示数的变化范围是多少 (不计实验电路产生的磁场，下同)
(3)当电路置于某磁场处，滑动变阻器R’滑片P位于b端时，电压表的示数为6V，则该处磁场的磁感应强度为 T。
2．（兰州）电压表既是测量仪表，同时也是一个接入电路中的特殊电阻。电压表的电阻一般很大，为测量某电压表的电阻，某同学连接了如图所示的电路，电源电压保持不变，R1＝3.0kΩ。当闭合开关S1、S2时，电压表示数为4.5V；只闭合开关S1时，电压表的示数为3.0V。求电压表的电阻是多少？
( http: / / www.21cnjy.com / space.php uid=1035328 )
3．（襄阳）某课外活动小组需要对两个定值电阻R1、R2和一只滑动变阻器R3的电阻进行测量，将这些元件连成如图所示的电路。闭合S1，断开S2，将滑动变阻器的阻值调到最大时，电流表的读数为0.2A，电压表的示数为2V；若将S1、S2都闭合，将滑动变阻器的阻值调到0时，电压表的示数为6V，电流表的示数为0.9A。求：
（1）R1的阻值是多少？
（2）滑动变阻器的最大阻值R3是多少？
（3）R2的阻值是多少？
4．（潜江）如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。当S1、S2断开，S3闭合时，电流表的示数为0.45A；S1断开，S2、S3闭合时，电流表的示数为0.75A。求：
（1）电源电压为多少
（2）R2的阻值为多少
（3）S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少
5．（安徽)我们可以用图示的电路图测量未知电阻RX的阻值．调节电路，当电压表示数U为14.0V时，电流表的示数为0.40A。
（1）计算RX的阻值；
（2）实际上，电流表是有电阻的，如果考虑到电流表的电阻值RA为0.5Ω，计算这时待测电阻阻值
6．（大连）某工厂产品计数装置的示意图如图甲所示。P为激光源，R1为光敏电阻(有光照射时，阻值变小)，a、b两端接“示波器”(示波器对电路无影响)，定值电阻R2为400Ω，电源电压为6V。水平传送带匀速运动，每当传送带上的产品通过激光束时，激光束会被产品挡住，示波器荧光屏上显示的R1两端电压与时间的关系图象如图乙所示。
试求：
（1）激光照射R1时，R1的阻值是多少
（2）激光被产品挡住时，R1、R2消耗的总功率是多少
（3）从0时开始计时，经过1min，传送带上通过计数装置的产品是多少个
7．（义乌）热敏电阻的阻值会随温度的改变而改变。小明同学用甲图所示的电路来探究热敏电阻RT的阻值与温度的关系。已知M为控温器，电源电压恒为12伏，R为电阻箱（一种可以改变并读出阻值的变阻器）。
（2）当控温器中液体温度为80℃，电阻箱阻值为100欧时，电流表的示数为0.1安。则该温度下热敏电阻的阻值为 欧。
（3）依次改变控温器中的液体温度，同时改变电阻箱的阻值，使电流表的示数始终保持在0.1安。通过计算得到相关数据记录如下。从表中可以看出，在一定温度范围内，该热敏电阻的阻值随温度的升高而 。
（4）在科技创新活动中，小明用该热敏电阻和电压表制成了一支指针式温度计（如图乙）。它可以直接在电压表刻度盘上读出相应温度。若电压表的读数会随温度的升高而增大，则应在原理图（丙）中 两端接入一电压表。
A．ab B．bc C．ac
8．（重庆）从2011年5月11日起，执行酒驾重罚新规定。交警使用的某型号酒精测试仪的工作原理相当于图19所示。电源电压恒为9 V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80 Ω。使用前要通过调零旋钮(即滑动变阻器R1的滑片)对测试仪进行调零，此时电压表的示数为8 V。求：
(1)电压表的示数为8V时，电流表的示数为多少
(2)电压表的示数为8V时，滑动变阻器R1的电阻值为多少
(3)调零后，R1的电阻保持不变。某驾驶员对着测试仪吹气10 s，若电流表的示数达到0.3A，表明驾驶员醉驾，此时电压表的示数为多少
参考答案
一、选择题
1．D
2．C
3．C
4．A
5．B
6．A
7．A
8．C
9．C
10．B
11．D
12．C
13．C
14．C
15．B
16．D
17．B
18．C
19．A
20．A
21．D
22．D
23．B
24．D
25．B
26．A
27．D
28．A
29．D
30．D
31．B
32．C
33．C
34．C
二、简答题
1．（1）1 （2）调节定值电阻两端的电压 （3）B
2．15 30
3．0.9 成正比
4．5
5．变大 变小
6．饮酒驾车 0.25
7．变小；变大
8．串 0．25
9．2.5 0.5
10．（1）电路图如图所示
（2）20
11．1.6
12．3：2 1：1
13．1：2 1：2 2：1 2：1
14．变大 12
15．0.8 10
16．5 0.75
17．变大 2
18．6 12 50
19．3 3 5
20．6 20 a
21．120Ω 0.5A 小
22．9V－U1
23．分子运动(扩散) 变大
24．（1）大 （2）增大 增大
25．变大 变大
26．不变 变小（或减小）
27．10 变小 变大
28．变大 变大 不变
29．乙
三、实验探究题
1．（1）B
（2）如图
（3）C
（4）电压
（5）电阻R处有断路
2．（1）如图
（2）电压一定时，电流与电阻成反比
电阻一定时，电流与电压成正比
3．（1）b或c
（2）如图
（3）如图
4．（1）改变定值电阻两端的电压 滑动变器连入了下面两个接线柱 电阻一定时，电流与电压成正比 10.2 （2）2.5 50 灯丝的电阻受温度的影响
5．（1）500
（2）有磁场时巨磁电阻的阻值明显变大
（3）研究巨磁电阻的大小与磁场强弱的关系(或研究巨磁电阻的大小与磁场方向的关系)
6．（1）如图
（2）a
（3）C
（4）7.81
（5）可多次改变小灯泡两端电压
7．（1）图略
（2）最右（B或D端）
（3）c
（4）灯丝电阻与温度有关
8．（1）如图
（2）A 2 0.18
（3）12.5
（4）灯泡电阻随温度升高而增大，或灯泡的电阻大小与温度有关
（5）灯泡断路
9．（1）如图
（2）C
（3）变小
（4）5
（5）减小误差
10．（1）R＝U/I或欧姆定律
（2）断开 右
（3）电阻R
（4）3
（5）实验步骤：
11．（1）略
（2）左
（3）0.5 4.8
（4）
12．（1）如左图
（2）A
（3）0.8 4 0.16
（4）小 B
（5）如右图
（6）正比
（7）可以将L1、L2、L3串联在同一电路中，就控制了电流一定
13．（1）断开 （2） 电流表接线柱接反了 （3）左 （4）0.3 8.3
14．（1）如图
（2）电压一定时，电流与电阻成反比
电阻一定时，电流与电压成正比
15．(1)图略 ⑵最左 ⑶c、d间的导线断路 ⑷0.3 没有多次测量取平均值
16．（1）0.02A 0.025
（2）A如图所示
第一步：按照图示连接实物图，将滑动变阻器调到最大值，读出电流表的示数I1；
第二步：闭合开关，读出电流表的示数I2；
I1R0/（I2－I1）
17．（1）如答案图所示
（2）① 10 ②温度
（3）①如答案图所示
②（i）将滑动变阻器的滑片调到阻值为零处，记下电压表的示数U (ii)将滑动变阻器的滑片调到阻值最大处，记下电压表的示数U。
18．答案：
19．（1）0～3 a（2）短路 ；（3）0.2 1.1 （4） 2
20．(1)如图所示
(2)b 9
(3)小灯泡处断路
(4)2.5 P=UI
21．（1）欧姆定律I＝U/R
（2）滑动变阻器采取“一上一下“即可，电流表必须接0.6
22．答案：
23．答案：
（3）改接电流表0.6A
（4）9
24．答案
25．（1）R=U/I（或欧姆定律）
（2）连接电路时开关闭合
（3）0.2 10 左 (4)灯丝的电阻大小与温度有关
26．（1）0.28 1.2 （2）C （3） 大于 大于等于100Ω
27．答案：
28．①0．6 A C
②将开关掷向b，保持滑动变阻器的滑片位置不变，使A表的指针指到表盘上另一适当位置；读出电路稳定后A表的示数（记为I2）
③R0+[U（I2- I1）/（I1 I2）]
29．答案：（1）如图
（2）
四、分析计算题
1．（1）变小 b
（2）5.4V至9V
（3）0.08
2．（1）4.5V
（2）6000欧
3．（1）10Ω
（2）20Ω
（3）20Ω
4．（1）9V
（2）30Ω
（3）3.6V
5．（1）35欧 （2）34.5欧
6．（1）R1与R2串联。有激光照R1时，由图象可得U1＝2V
U2＝U－U1＝6V－2V＝4V
I＝U2/R2＝4V/400Ω＝0.01A
R1＝U1/I＝2V/0.01A＝200Ω
（2）R1无激光照时，由图象可得U1′＝4V
U2′＝U－U1′＝6V－4V＝2V
I′＝U2′/R2＝2V/400Ω＝0.005A
P＝U I′＝6V×0.005A＝0.03W
（3）由图象可知：每经过0.6s，就有一个产品通过计数装置。
n＝60s/（0.6s/个）＝100个
答：（1）激光照射Rl时，Rl的阻值是200Ω。
（2）激光被产品挡住时，Rl、R2消耗的总功率是0.03W。
（3）从0时开始计时，经过1min，传送带上通过计数装置的产品是100个。
7．（2）20欧姆 （3） 减小 （4）B
8．答案
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网 www.21cnjy.com 精品试卷·第 32 页 （共 40 页）
同课章节目录
