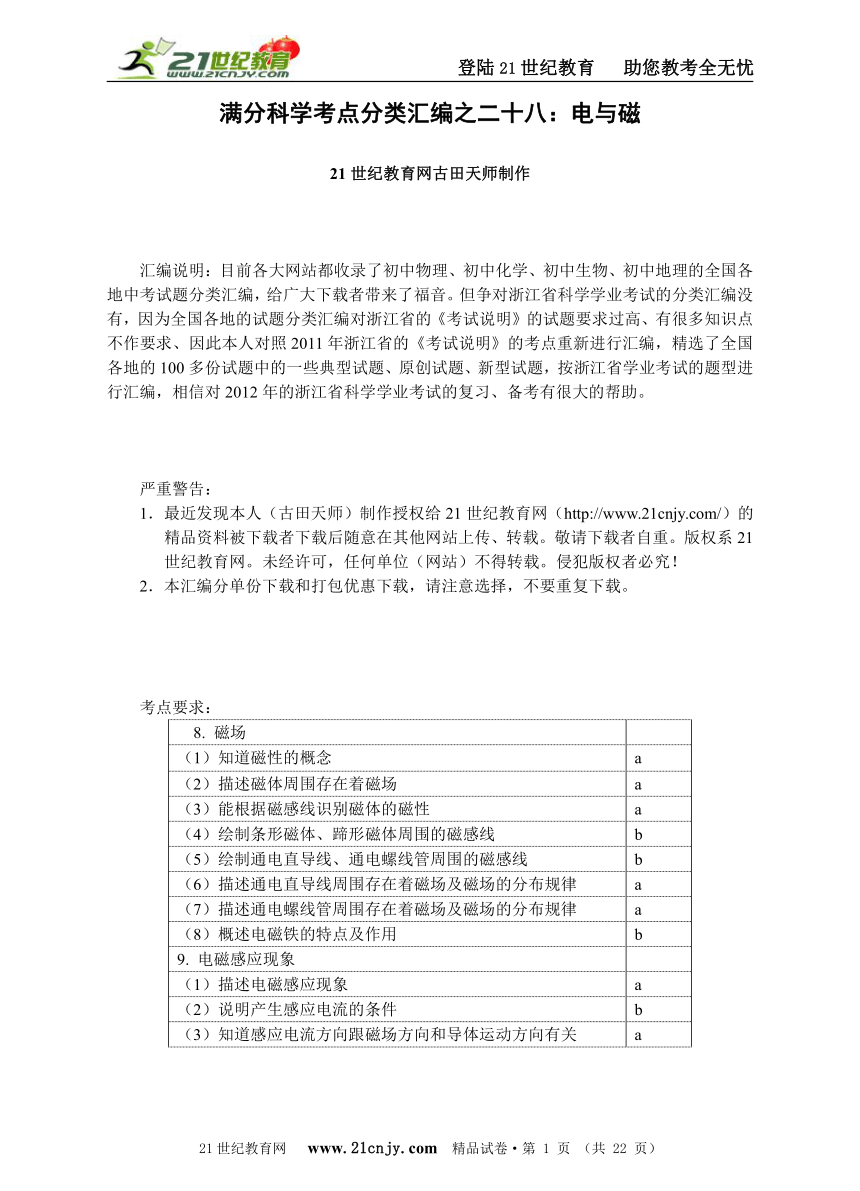

满分科学考点分类汇编之二十八：电与磁
21世纪教育网古田天师制作
汇编说明：目前各大网站都收录了初中物理、初中化学、初中生物、初中地理的全国各地中考试题分类汇编，给广大下载者带来了福音。但争对浙江省科学学业考试的分类汇编没有，因为全国各地的试题分类汇编对浙江省的《考试说明》的试题要求过高、有很多知识点不作要求、因此本人对照2011年浙江省的《考试说明》的考点重新进行汇编，精选了全国各地的100多份试题中的一些典型试题、原创试题、新型试题，按浙江省学业考试的题型进行汇编，相信对2012年的浙江省科学学业考试的复习、备考有很大的帮助。
严重警告：
1．最近发现本人（古田天师）制作授权给21世纪教育网（http://www.21cnjy.com/）的精品资料被下载者下载后随意在其他网站上传、转载。敬请下载者自重。版权系21世纪教育网。未经许可，任何单位（网站）不得转载。侵犯版权者必究！
2．本汇编分单份下载和打包优惠下载，请注意选择，不要重复下载。
考点要求：
8. 磁场
（1）知道磁性的概念 a
（2）描述磁体周围存在着磁场 a
（3）能根据磁感线识别磁体的磁性 a
（4）绘制条形磁体、蹄形磁体周围的磁感线 b
（5）绘制通电直导线、通电螺线管周围的磁感线 b
（6）描述通电直导线周围存在着磁场及磁场的分布规律 a
（7）描述通电螺线管周围存在着磁场及磁场的分布规律 a
（8）概述电磁铁的特点及作用 b
9. 电磁感应现象
（1）描述电磁感应现象 a
（2）说明产生感应电流的条件 b
（3）知道感应电流方向跟磁场方向和导体运动方向有关 a

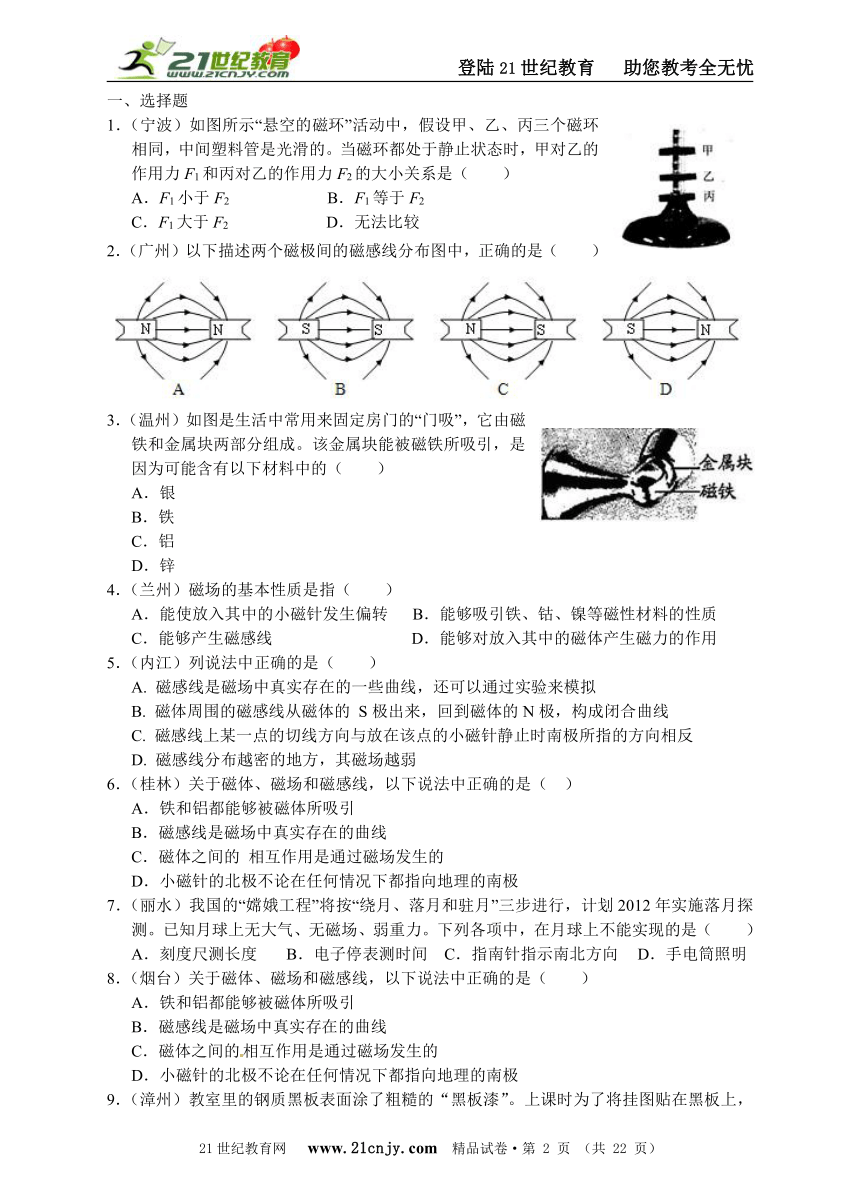

一、选择题
1．（宁波）如图所示“悬空的磁环”活动中，假设甲、乙、丙三个磁环相同，中间塑料管是光滑的。当磁环都处于静止状态时，甲对乙的作用力F1和丙对乙的作用力F2的大小关系是（ ）
A．F1小于F2 B．F1等于F2
C．F1大于F2 D．无法比较
2．（广州）以下描述两个磁极间的磁感线分布图中，正确的是（ ）
3．（温州）如图是生活中常用来固定房门的“门吸”，它由磁铁和金属块两部分组成。该金属块能被磁铁所吸引，是因为可能含有以下材料中的（ ）
A．银
B．铁
C．铝
D．锌
4．（兰州）磁场的基本性质是指（ ）
A．能使放入其中的小磁针发生偏转 B．能够吸引铁、钴、镍等磁性材料的性质
C．能够产生磁感线 D．能够对放入其中的磁体产生磁力的作用
5．（内江）列说法中正确的是（ ）
A. 磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟
B. 磁体周围的磁感线从磁体的 S极出来，回到磁体的N极，构成闭合曲线
C. 磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反
D. 磁感线分布越密的地方，其磁场越弱
6．（桂林）关于磁体、磁场和磁感线，以下说法中正确的是（ ）
A．铁和铝都能够被磁体所吸引
B．磁感线是磁场中真实存在的曲线
C．磁体之间的 相互作用是通过磁场发生的
D．小磁针的北极不论在任何情况下都指向地理的南极
7．（丽水）我国的“嫦娥工程”将按“绕月、落月和驻月”三步进行，计划2012年实施落月探测。已知月球上无大气、无磁场、弱重力。下列各项中，在月球上不能实现的是（ ）
A．刻度尺测长度 B．电子停表测时间 C．指南针指示南北方向 D．手电筒照明
8．（烟台）关于磁体、磁场和磁感线，以下说法中正确的是（ ）
A．铁和铝都能够被磁体所吸引
B．磁感线是磁场中真实存在的曲线
C．磁体之间的相互作用是通过磁场发生的
D．小磁针的北极不论在任何情况下都指向地理的南极
9．（漳州）教室里的钢质黑板表面涂了粗糙的“黑板漆”。上课时为了将挂图贴在黑板上，采用图中四种器具中的哪一种最为合适（ ）
( http: / / www.21cnjy.com / space.php uid=1035328 )
10．（宁波)如图所示的奥斯特实验说明了（ ）
A．电流的周围存在着磁场
B．电流在磁场中会受到力的作用
C．导线做切割磁感线运动时会产生电流
D．小磁针在没有磁场时也会转动
11．（杭州）小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），其中正确的是（ ）
12．（台州）探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多。此实验说明影响电磁铁磁性强弱的因素是（ ）
A．电流的大小
B．线圈的匝数
C．电流的方向
D．电磁铁的极性
13．（威海）小磁针静止在螺线管的附近，闭合开关S后，通电螺线管磁感线方向如图所示，则下列判断正确的是（ ）
A、电源的右端为正极
B、通电螺线管的左端为S极
C、小磁针一直保持静止
D、小磁针N极向右转动
14．（潍坊）下列四幅图中，小磁针北极所措方向已标出，能正确表示小磁针所处位置磁场方向的是（ ）

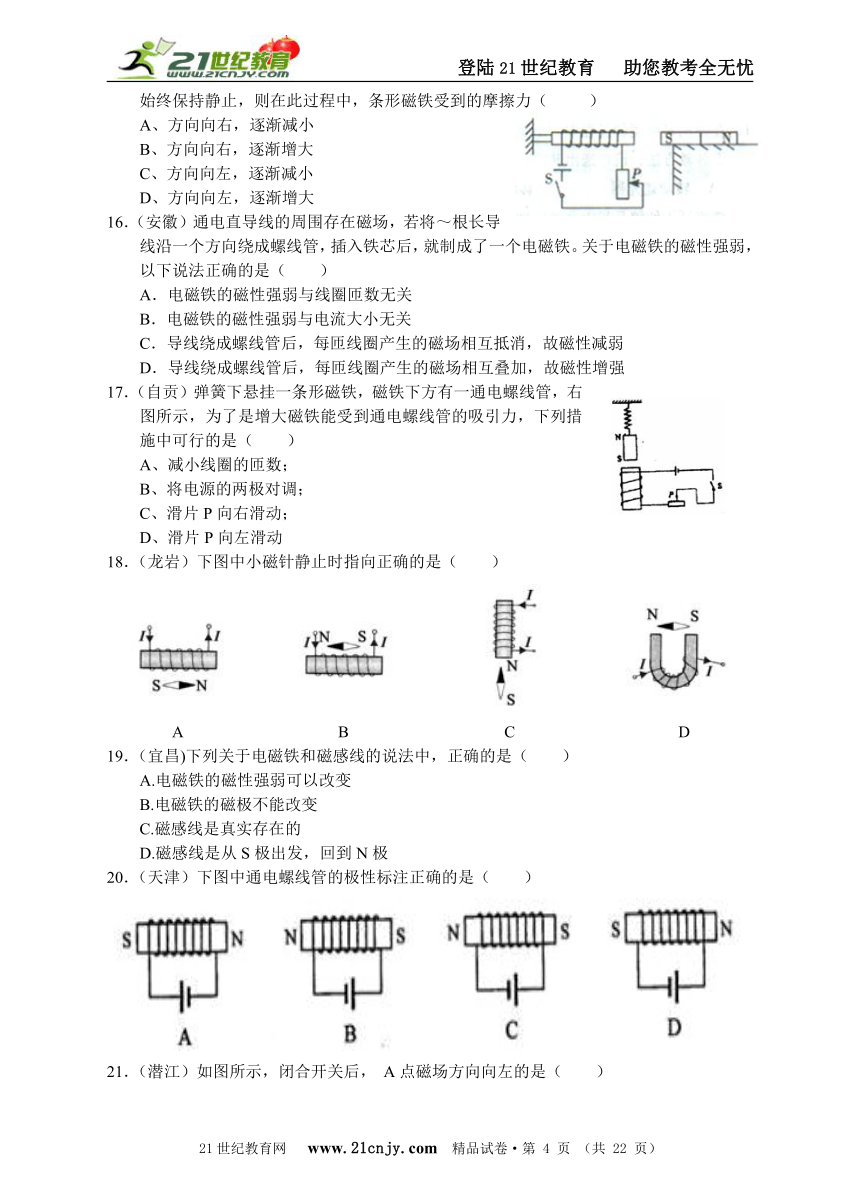

15．（泸州）如图所示，条形磁铁置于水平桌面上，电磁铁与条形磁铁处于同一水平线放置，且左端固定，当开关S闭合，电路中滑动变阻器的滑片P逐渐向下移动时，条形磁铁始终保持静止，则在此过程中，条形磁铁受到的摩擦力（ ）
A、方向向右，逐渐减小
B、方向向右，逐渐增大
C、方向向左，逐渐减小
D、方向向左，逐渐增大
16．（安徽）通电直导线的周围存在磁场，若将～根长导线沿一个方向绕成螺线管，插入铁芯后，就制成了一个电磁铁。关于电磁铁的磁性强弱，以下说法正确的是（ ）
A．电磁铁的磁性强弱与线圈匝数无关
B．电磁铁的磁性强弱与电流大小无关
C．导线绕成螺线管后，每匝线圈产生的磁场相互抵消，故磁性减弱
D．导线绕成螺线管后，每匝线圈产生的磁场相互叠加，故磁性增强
17．（自贡）弹簧下悬挂一条形磁铁，磁铁下方有一通电螺线管，右图所示，为了是增大磁铁能受到通电螺线管的吸引力，下列措施中可行的是（ ）
A、减小线圈的匝数；
B、将电源的两极对调；
C、滑片P向右滑动；
D、滑片P向左滑动
18．（龙岩）下图中小磁针静止时指向正确的是（ ）
A B C D
19．（宜昌)下列关于电磁铁和磁感线的说法中，正确的是（ ）
A.电磁铁的磁性强弱可以改变
B.电磁铁的磁极不能改变
C.磁感线是真实存在的
D.磁感线是从S极出发，回到N极
20．（天津）下图中通电螺线管的极性标注正确的是（ ）
( http: / / www.21cnjy.com / )

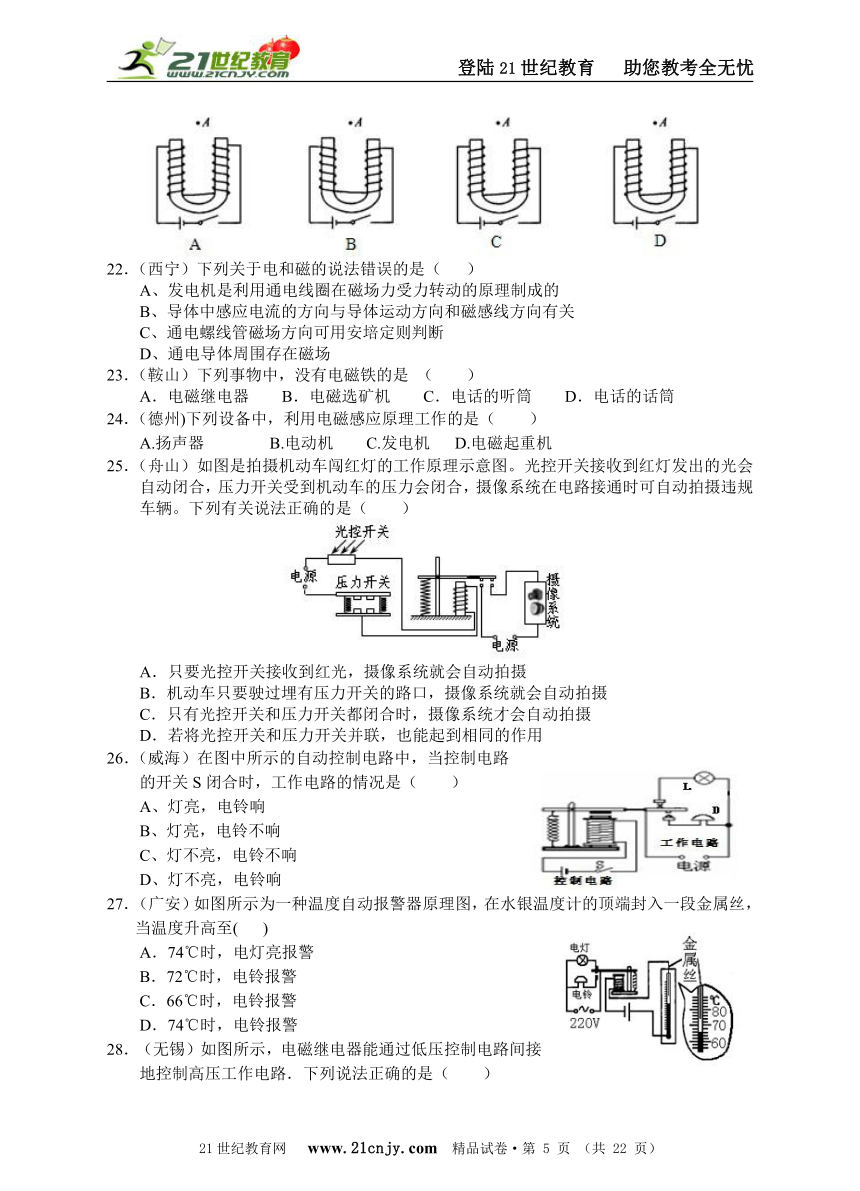

21．（潜江）如图所示，闭合开关后， A点磁场方向向左的是（ ）
22．（西宁）下列关于电和磁的说法错误的是（ ）
A、发电机是利用通电线圈在磁场力受力转动的原理制成的
B、导体中感应电流的方向与导体运动方向和磁感线方向有关
C、通电螺线管磁场方向可用安培定则判断
D、通电导体周围存在磁场
23．（鞍山）下列事物中，没有电磁铁的是 （ ）
A．电磁继电器 B．电磁选矿机 C．电话的听筒 D．电话的话筒
24．（德州)下列设备中，利用电磁感应原理工作的是（ ）
A.扬声器 B.电动机 C.发电机 D.电磁起重机
25．（舟山）如图是拍摄机动车闯红灯的工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆。下列有关说法正确的是（ ）
A．只要光控开关接收到红光，摄像系统就会自动拍摄
B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄
C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D．若将光控开关和压力开关并联，也能起到相同的作用
26．（威海）在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（ ）
A、灯亮，电铃响
B、灯亮，电铃不响
C、灯不亮，电铃不响
D、灯不亮，电铃响
27．（广安）如图所示为一种温度自动报警器原理图，在水银温度计的顶端封入一段金属丝，当温度升高至( )
A．74℃时，电灯亮报警
B．72℃时，电铃报警
C．66℃时，电铃报警
D．74℃时，电铃报警
28．（无锡）如图所示，电磁继电器能通过低压控制电路间接地控制高压工作电路．下列说法正确的是（ ）
A．连有电动机的电路是低压控制电路
B．电磁继电器实际上是一个由电磁铁控制电路通 断的开关
C．利用电磁继电器主要是为了节约用电
D．利用电磁继电器主要是为了操作方便
29．（南宁)如图是电磁继电器的构造和工作电路示意图。要使电磁铁对衔铁的吸引力变大，以下做法可行的是（ ）
A．去掉电磁铁线圈中的铁芯
B．减少电磁铁线圈的匝数
C．增大电源A的电
D．增大电源B的电压
30．（乐山）如图所示是一种防汛报警器的原理图。K是触点开关，B是一个漏斗形的圆筒，里面有一个浮子A。当汛期来临，浮子A上浮将触点开关接通时，电路中（ ）
A.两灯同时亮
B.两灯都不亮
C.绿灯亮
D.红灯亮
31．（大连）要改变直流电动机的旋转方向，可行的办法是（ ）
A．改变磁场的强弱
B．改变电流的大小
C．只改变磁场方向
D．同时改变电流方向和磁场方向
32．（福州）在制作简易电动机的过程中，若要改变电动机的转动方向，可以（ ）
A．改变通电电流的大小
B．将电源的正负极对调
C．换用磁性更强的磁铁
D．增加电动机的线圈匝数
33．（黄冈）家用电器电冰箱、电风扇等，其主要部件都是电动机，那么电动机是根据下列哪种现象制成的（ ）
A．磁场对电流的作用 B．电磁感应 C．电流的磁效应 D．电流的热效应
34．（哈尔滨）如图所示四个实验中能够研究磁场对电流作用的是( )
35．（无锡）如图所示为“探究感应电流产生条件”的实验装置．回顾探究过程，以下说法正确的是（ ）
A.让导线ab在磁场中静止，蹄形磁体的磁性越强，灵敏电流计指针偏转角度越大
B.用匝数较多的线圈代替单根导线ab，且使线圈在磁场中静止，这时炙敏电流计指针偏转角度增大
C.蹄形磁体固定不动．当导线ab沿水平方向左右运动时，灵敏电流计指针会发生偏转
D.蹄形磁体固定不动，当导线ab沿竖直方向运动时，灵敏电流计指针会发生偏转
36．（兰州）关于电磁感应现象，下列说法正确的是（ ）
A．电磁感应现象中机械能转化为电能
B．感应电流的方向只跟导体运动方向有关
C．感应电流的方向只跟磁场方向有关
D．导体在磁场中运动，能够产生感应电流
37．（宿迁)如图所示装置可探究感应电流产生的条件，下面操作中能产生感应电流的是（ ）
A．保持磁铁静止，将导体棒ab上下移动
B．保持导体棒ab静止，将磁铁左右移动
C．保持导体棒ab静止，将磁铁上下移动
D．保持导体棒ab静止，将磁铁沿导体棒ab方向前后移动
38．（连云港)关于发电机的工作原理，下列说法正确的是（ ）
A．电流的热效应 B．电流周围存在磁场
C．电磁感应现象 D．磁场对通电导体的作用
39．（河南）如图是动圈式话筒的构造示意图，当人对着话筒说话时，声音使膜片振动，与膜片相连的线圈在磁场中运动，产生随声音变化而变化的电流，经放大后通过扬声器还原成声音。下列设备与动圈式话筒丁作原理相同的是（ ）
A．电钳 B．电饭锅 C．电动机 D．发电机
40．（泉州）在如图所示的实验装置图中能够说明电磁感应现象的是（ ）
( http: / / www.21cnjy.com / )
41．（南宁)如图是一款手压照明手电筒,具有绿色、环保、节能、安全的特点。用压力手电筒的手柄时，通过塑料齿轮带动铜丝线圈内磁性飞轮高速旋转，实现切割磁感线，产生感应电流。工作原理跟它相同的是（ ）
A．发电机
B．电动机
C．验钞机
D．电风扇
42．（柳州)下列设备中，利用电磁感应原理工作的是（ ）
A．电吹风 B．白炽灯泡 C．发电机 D．电风扇
43．（肇庆）如右图所示，在闭合开关K的瞬间，AB棒水平向左运动；若将电池反接并接通开关K，AB棒的运动方向是（ ）
A．水平向左
B．水平向右
C．竖直向上
D．竖直向下
44．（肇庆）如右图所示，以下四种措施不能使电流表指针偏转的是（ ）
A．将条形磁铁向下插入线圈
B．将条形磁铁从线圈中抽出
C．让条形磁铁静止在线圈中
D．条形磁铁静止而将线圈向上移动
45．（新疆）下列设备中，利用电磁感应原理工作的是（ ）
A.扬声器 B.电动机 C.发电机 D.电磁起重机
46．（宜昌)下列说法正确的是（ ）
A.扬声器是利用电流的热效应进行工作的
B.发电机是利用通电线圈在磁场受力转动的原理制成的
C.电动机是利用电磁感应的原理制成的
D.电磁起重机是利用电流的磁效应进行工作的
47．（赤峰）下列选项中，工作时把机械能转化为电能的是（ ）
A、电流表 B、电能表 C、电动机 D、发电机
48．（乐山）如图所示，在探究“什么情况下磁可以生电”的实验中，通过尝试，下列情况中能够使电流表指针发生偏转的是（ ）
A.蹄形磁铁固定不动，导线ab沿ab方向向内运动
B.蹄形磁铁固定不动，导线ab沿ba方向向外运动
C.蹄形磁铁固定不动，导线ab沿竖直方向向下运动
D.蹄形磁铁固定不动，导线ab沿垂直于ab方向向左运动
49．（莆田）下列装置中，根据电磁感应原理制成的是（ ）
A、电铃 B、发电机 C、电动机 D、电磁铁
50．（漳州）在如图所示四个实验中能用来探究电磁感应现象的是（ ）
( http: / / www.21cnjy.com / )
二、简答题
1．（株洲市）磁悬浮列车的速度可达500km/h以上，且噪声低、动力消耗少、稳定性高。磁悬浮列车是在车厢和铁轨上分别安放磁体，并使它们的磁极相互 (填“排斥”或“吸引”)，从而使列车从铣轨上“浮”起来，达到 (填“减小”或“增大”)阻力的目的。
2．（无锡）条形磁体旁的小磁针静止时所指的方向如图乙所示。试标出条形磁体的N、S极和磁感线的方向。
3．（泉州）标出图中所示条形磁体的磁极。
4．（宜昌）把螺线管水平悬挂起来，通电后它的外部磁场与______磁体的磁场相似，静止时它的南极指向地磁场的______（填“南”或“北”）极
5．（赤峰）如图，画出磁极间磁感线方向。
6．（淮安）如图所示，标出A点的磁场方向。
7．（大连）如图所示，A为弹簧测力计，B为铁块，C为螺线管。闭合S时，电流表和弹簧测力计都有示数。再闭合S1时，电流表的示数将_____，弹簧测力计的示数将_____。(都选填“变大”、“变小”或“不变”)
8．（安徽)如图所示，开关闭合时，位于螺线管左侧的小磁针将 (选填“顺时针”或“逆时针”)旋转。
9．（南京）如图所示是奥斯特实验的示意图．实验结论是：通电导线周围存在 ，支持此结论的现象是 ．如果移走小磁针，该结论 (选填“成立”或“不成立”)。
10．（广安）如图所示，通电螺线管的右端是 极（填“S”或“N”）；电源的右端是 极（填“正”或“负”）。
11．（江西）将一根导线平行置于静止的小磁针上方，当开关闭合是，小磁针发生偏转，这说明通电导体周围存在着 ，将电源的正负极对调，再闭合开关，观察小磁针偏转方向的变化，可发现电流的磁场方向与 有关。
12．（河南）如图所示，在观察奥斯特实验时，小明注意到置于通电直导线下方小磁针的N极向纸内偏转。小明由此推测：若电子沿着水平方向平行地飞过磁针上方时，小磁针也将发生偏转。请你说出小明推测的依据是： ，你认为磁针的N极会向 (选填“纸内”或”纸外”)偏转。
13．（达州市）通电螺线管上方的小磁针静止时的指向如图所示，由此可知螺线管左端为
极，电源的左端为 极。
14．（西宁）如图是做电磁铁实验是连接的电路，将滑片P向左移动时，小灯泡中的电流变 ，电压表的示数将 （填“变大”或“变小”）；电磁铁的磁性将 ，实验中电磁铁的A端为 极。
15．（河池）如图是奥斯特曾经做过的实验示意图。
比较甲、乙两图，得到的结论是 ；
比较甲、丙两图，得到的结论是 。
16．（荆门）通电螺线管附近小磁针静止时，N极指向如图所示，则螺线管的A端是 极，电源的D端是 极。
17．（绍兴）如图是小敏自制的一个电磁跷跷板。小狗、小猫模型站在一个可绕光滑转轴的轻质杆上。它的工作过程是：当处于如图位置时，两触点接触，使电磁铁产生磁性，吸引衔铁，小猫端下降，两触点断开，电磁铁失去磁性，在小狗重力的作用下，小狗端下降，反复上述过程。
（1）如果小猫、小狗站立点离转轴的距离分别为7厘米和5厘米，小猫模型的质量为100克，则该跷跷板要能正常工作，小狗模型的重力应略大于 牛；
（2）如该跷跷板电路连接正确、两触点接触良好，但不能正常工作，可以改进的方法是 （只要写出一点即可）。
18．（鞍山）电磁铁与永磁体相比，其优点是：磁性的有无可以通过__________来实现；磁性的强弱可以通过___________来控制；磁极的极性可以通过_________来改变。
19．（莆田）如图所示是电磁选矿的示意图。当电磁选矿机工作时，铁砂将落入 箱。（填“A”或“B”）
20．（内江） 如图所示，是一种监测洪水水位的自动报警器原理图，当水位没有达到金属块A时， 灯亮；当水位达到金属块A时， 灯亮。
21．（河南）如图是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，电磁铁的磁性因电路中电流的改变而变 (选填“强”或“弱”)，当电流变化到一定值时，衔铁与触点 (选填“1”或“2”)接触，电控照相机工作，拍摄违规车辆。
( http: / / www.21cnjy.com / )
22．（莆田）如图所示是水位自动报警器的工作原理图。当水位升到金属片B处时， 灯亮。
23．（哈尔滨）如图是“自动水位显示器”的电路图.当水位未到达金属块B时，绿灯亮；当水位到达B时，红灯亮.请根据以上要求，用笔匦线代替导线，完成工作电路的连接。
( http: / / www.21cnjy.com / )
24．（襄阳）某同学探究电磁铁的特性，连成了如图所示的电路，如果想改变电路中的电流，可以通过调节_______来实现。通过观察电磁铁吸起大头针的多少可判断电磁铁磁性的______。
25．（绵阳）如图所示的实验装置，是用来研究________________________（选填“电流磁效应”、“电磁感应现象”或“磁场对通电导线的作用”）的。实验中把导线ab放在磁场里，接通电源，让电流通过导线ab，会观察到导线向右运动；如果把电源正、负极对调后接入电路，会观察到导线ab向______（选填“左”或“右”）运动；如果不对调电源正、负极，但把蹄形磁体上下磁极调换一下，会观察到导线ab向_______（选填“左”或“右”）运动；如果把电源正、负极对调，同时把蹄形磁体上下磁极也调换则会观察到导线ab向_________（选填“左”或“右”）运动。
26．（达州市）如图所示是电学中很重要的两个实验，其中利用甲图所示的实验装置原理可以制造出 机，利用乙图所示的实验装置原理可以制造出 机。
27．（赤峰）如图，闭合开关后，导线ab会运动，说明磁场会对通电导体产生力的作用。我们知道，力是有大小的，这个作用力的大小与什么因素有关呢？完成下列问题：
（1）猜想：磁场对通电导体作用力的大小与什么因素有关？（写出一条即可）
（2）你做出上述猜想的依据是什么？
28．（河池）一台简易电动机如图所示。用硬金属丝做两个支架，分别与电池的两极相连，用漆包线绕成一个矩形线圈，以线圈引线为轴。用小刀刮去轴一端的全部漆皮，再刮去另一端的半周漆皮，并将线圈放在支架上，磁体放在线圈下。接通电源并用手轻推一下线圈，线圈就会不停的转动起来。
①电动机是利用通电线圈在磁场中受_________而转动的原理制成的。
②要改变线圈的转动方向，可以 （提一个方案即可）。
29．（成都）发电机是利用 现象制成的。要改变通电导线在磁场中的受力方向，可以通过改变电流方向或改变 来实现。
30．（漳州）32．某人在测量小灯泡的功率时，偶然发现当开关闭合时悬挂在滑动变阻器右侧的一个小铁片会偏离了原来的平衡位置向左摆动(如图所示)。移动滑动变阻器的滑片或改变规格不同的灯泡，铁片偏离平衡位置的程度也会随之改变。如果将小铁片改成铜片、铝片则开关闭合后不会偏离平衡位置。这个现象说明(1)__________ (2)_________。(写出二个相关物理知识或现象)
31．（鸡西)电动机的应用越来越广泛，它是根据通电线圈在磁场中受力 制成的，而发电厂里的发电机是根据 制成的。
32．（盐城）微风吊扇通电后扇叶转动，此过程中 能转化为动能．拔下插头，在插头处接发光二极管，用手旋转叶片，发光二极管发光，这是 生电的现象，人们利用这一原理制成了 （发电机/电动机）．
三、实验探究题
1．（盐城）在研究两个靠近的异名磁极周围磁感线的分布时，几位同学提出了以下四种猜想：
（1）利用所学知识，断定猜想 和 肯定是错误的．你判断的依据是：磁体外部的磁感线都是 。
（2）请设计一个简单实验，验证剩下的两个猜想是否正确．简述你的实验方案。
主要器材： ；
简要做法： ；
判断方法： 。
2．（鞍山）在探究“影响电磁铁磁性强弱的因素”实验中，实验室准备的器材有：电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。小明利用上述器材，制成简易电磁铁甲、乙，并设计了如图所示的电路。
(1)实验中通过观察电磁铁____________的不同，可以判断电磁铁的磁性强弱不同。
(2)当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数__________(填“增加”或“减少”)，说明电流越_________，电磁铁磁性越强。
(3)根据图示的情境可知，_____________(填“甲”或“乙”)的磁性强，说明电流一定时,_________________________，电磁铁磁性越强。
3．（淮安）如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行。接导电路后，观察到小磁针偏转。
（1）实验探究的是通电直导线周围是否存在 ______ 。
（2）改变直导线中的电流方向，小磁针偏转方向也发生改变，表明 __________ 。
（3）实验中小磁针的作用是 ________ 。
（4）实验中用到的一种重要科学研究方法是 _________ 。
A.类比法 B.转换法 C.控制变量法 D.等效替代法
4．（潍坊）如图所示是教材上研究电磁感应现象的实验装置，ab是一段粗铜导线，通过导线连接在灵敏电流计的两接线柱上．通过一系列的实验操作，分析总结出了产生感应电流的条件．请你回想你们当时在做这个实验时的情境，并参照下表示例，再写出其中的两次实验操作及相应的实验现象：
序号 操作 现象
示例 ab静止不动 电流计指针不动
1
2
5．（衡阳）26．学校实验室开放时，同学们对手摇发电机非常感兴趣，他们想：发电机产生感应电流大小跟哪些因素有关呢？于是他们开展了探究，以下是他们所用的发电机（如图）和实验记录表：
实验序号 线圈转速 线圈转向 灯泡亮度
1
2
3
（1）根据设计的空白表格可知，他们准备研究发电机产生感应电流的大小与 和 有关。
（2）手摇发电机在发电时将 能转化为电能。
（3）手摇发电机的工作原理是 。
6．（武汉）如图所示，在探究“什么情况下磁可以生电”的实验中，保持磁体不动：（1）若使导线ab竖直向下运动，则灵敏电流计指针 。（2）若使导线ab水平向右运动，发现灵敏电流计指针向左偏转；现让导线ab水平向左运动，则灵敏电流计指针向 。（3）若使导线ab从图中所示位置斜向上运动，则灵敏电流计指针 。
7．（鞍山）如图所示，是“探究导体在磁场中运动时产生感应电流的条件”实验装置。铜棒ab、电流表、开关组成闭合电路。
(1)闭合开关后，使铜棒a b上下运动，电流表指针__________(填“能”或“不能”)发生偏转。
(2)要使电流表指针发生偏转，铜棒ab应_______运动，这是一种_______现象，利用这一原理可制成________________________。
(3)要使电流表指针偏转方向发生改变，可以采取两种方法。
方法一：__________________________________________________________________
方法二：__________________________________________________________________
四、分析计算题
1．（温州）电梯为居民出入带来很大的便利，出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示。已知控制电路的电源电压U=6伏，保护电阻R1=l00欧，压敏电阻R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
(1)当压敏电阻R。受到的压力F增大时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强。电梯超载时，衔铁被电磁铁吸住，触点K与触点__________接触，电铃发出警报声。
(2)若电梯在20秒内将一位重600牛的乘客匀速提升l5米，求电梯对乘客做功的功率。
(3)当电磁铁线圈电流达到20毫安时：衔铁刚好被吸住。若该电梯厢内站立总质量为1000千克的乘客时，试通过计算说明电梯是否超载。(g取l0牛／千克)
2．（株洲市）如图是一款消防应急照明灯，右图是它的铭牌。当外部电路有电时应急灯不亮，停电时应急灯正常发光。
（1）小朱同学想知道应急灯的两个灯泡是怎么连接的，他将应急灯中的任一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是 联的（填“串”或“并”）。
（2）每个应急灯正常发光时的电流是 A，电阻是 Ω。
（3）应急灯的电池充满电后，可以让两个灯持续正常发光 小时？（铭牌中“电池：6V 2500mAh”的“2500mAh"表示电池充满电后，以2500mA电流可持续放电1小时。）
（4）小未尝试用电磁继电器设计了一个应急灯电路图（以一个灯为例），图中电磁继电器相当于一个 （填“开关”或“电源”）；他在设计时粗心大意，丢了一根导线，如图所示，C点应该和触点 (填“A”或“B”)相连。
( http: / / www.21cnjy.com / )
参考答案
一、选择题
1．A
2．C
3．B
4．D
5．C
6．C
7．C
8．C
9．C
10．A
11．C
12．B
13．A
14．B
15．C
16．D
17．D
18．B
19．A
20．C
21．C
22．A
23．D
24．C
25．C
26．D
27．D
28．B
29．C
30．D
31．C
32．B
33．A
34．C
35．C
36．A
37．B
38．C
39．D
40．B
41．A
42．C
43．B
44．C
45．C
46．D
47．D
48．D
49．B
50．C
二、简答题
1．排斥 减小
2．如图
3．如图
4．条形 北
5．如图
6．如图
7．变大 变大
8．逆时针
9．磁场 闭合开关，小磁针偏转 成立
10．S 正
11．磁场 电流方向
12．电子的定向移动形成电流，电流周围存在磁场 纸外
13．北（或N） 负（或-）
14．小 变大 减弱 S
15．（1）通电导线的周围有磁场（或电流周围有磁场）电流磁场的方向跟电流的方向有关。
16．S 正
17．（1）1.4
（2）将小狗模型适当向左移动（或提高电源的电压，或适当增加小猫模型的质量等）
18．电流的有无 电流的大小 电流的方向
19．B
20．绿 红
21．强 2
22．L1
23．如图
24．滑动变阻器 强弱
25．磁场对通电导线的作用 左 左 右
26．发电 电动
27．（1）与导体中电流大小有关（磁体磁性强弱、导体长度）
（2）磁场对通电导体才有力的作用，电流有大小之分，力有大小之分，所以猜测二者有关。
28．①通电导线的周围有磁场（或电流周围有磁场）电流磁场的方向跟电流的方向有关。
②改变电流的方向（或调换磁极）。
29．电磁感应 磁场方向
30．电流的磁效应 磁体只能吸引磁性物质
31．转动 电磁感应
32．电 磁 发电机
三、实验探究题
1．（1）2 4 从N极出发，回到S极
（2）小磁针 将小磁针置于异名磁极周围不同处
观察小磁针稳定后N极的指向
2．（1）吸引大头针的数量 （2）增加 大 （3）甲 线圈匝数越多
3．（1）磁场
（2） 电流的磁场方向与电流方向有关
（3）看不见的磁力转换为可以间接观察到的现象
（4）转换法
4．竖直上下移动ab，指针不发生偏转；左右移动ab，指针发生偏转；左右加快移动ab，指针偏转幅度变大；换用磁性较大的磁铁．以同样速度左右移动ab，指针偏角更大；ab不动，左右移动磁铁，指针偏转；ab左右移动方向不同，指针偏转方向不同等
5．线圈转速、线圈转向 机械 电磁感应
6．（1）不偏转 （2）右偏转（3）偏转（向右偏转；向左偏转）
7．（1）不能
（2）向右（向左、斜向上或斜向下）电磁感应 发电机
改变铜棒运动方向 改变磁场方向
四、分析计算题
1．（1）B
（2）450W
（3）方法I
2V
2．（1）并
（2）0.5 12
（3）2.5
（4）开关 B
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网 www.21cnjy.com 精品试卷·第 19 页 （共 22 页）
满分科学考点分类汇编之二十八：电与磁
21世纪教育网古田天师制作
汇编说明：目前各大网站都收录了初中物理、初中化学、初中生物、初中地理的全国各地中考试题分类汇编，给广大下载者带来了福音。但争对浙江省科学学业考试的分类汇编没有，因为全国各地的试题分类汇编对浙江省的《考试说明》的试题要求过高、有很多知识点不作要求、因此本人对照2011年浙江省的《考试说明》的考点重新进行汇编，精选了全国各地的100多份试题中的一些典型试题、原创试题、新型试题，按浙江省学业考试的题型进行汇编，相信对2012年的浙江省科学学业考试的复习、备考有很大的帮助。
严重警告：
1．最近发现本人（古田天师）制作授权给21世纪教育网（http://www.21cnjy.com/）的精品资料被下载者下载后随意在其他网站上传、转载。敬请下载者自重。版权系21世纪教育网。未经许可，任何单位（网站）不得转载。侵犯版权者必究！
2．本汇编分单份下载和打包优惠下载，请注意选择，不要重复下载。
考点要求：
8. 磁场
（1）知道磁性的概念 a
（2）描述磁体周围存在着磁场 a
（3）能根据磁感线识别磁体的磁性 a
（4）绘制条形磁体、蹄形磁体周围的磁感线 b
（5）绘制通电直导线、通电螺线管周围的磁感线 b
（6）描述通电直导线周围存在着磁场及磁场的分布规律 a
（7）描述通电螺线管周围存在着磁场及磁场的分布规律 a
（8）概述电磁铁的特点及作用 b
9. 电磁感应现象
（1）描述电磁感应现象 a
（2）说明产生感应电流的条件 b
（3）知道感应电流方向跟磁场方向和导体运动方向有关 a
一、选择题
1．（宁波）如图所示“悬空的磁环”活动中，假设甲、乙、丙三个磁环相同，中间塑料管是光滑的。当磁环都处于静止状态时，甲对乙的作用力F1和丙对乙的作用力F2的大小关系是（ ）
A．F1小于F2 B．F1等于F2
C．F1大于F2 D．无法比较
2．（广州）以下描述两个磁极间的磁感线分布图中，正确的是（ ）
3．（温州）如图是生活中常用来固定房门的“门吸”，它由磁铁和金属块两部分组成。该金属块能被磁铁所吸引，是因为可能含有以下材料中的（ ）
A．银
B．铁
C．铝
D．锌
4．（兰州）磁场的基本性质是指（ ）
A．能使放入其中的小磁针发生偏转 B．能够吸引铁、钴、镍等磁性材料的性质
C．能够产生磁感线 D．能够对放入其中的磁体产生磁力的作用
5．（内江）列说法中正确的是（ ）
A. 磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟
B. 磁体周围的磁感线从磁体的 S极出来，回到磁体的N极，构成闭合曲线
C. 磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反
D. 磁感线分布越密的地方，其磁场越弱
6．（桂林）关于磁体、磁场和磁感线，以下说法中正确的是（ ）
A．铁和铝都能够被磁体所吸引
B．磁感线是磁场中真实存在的曲线
C．磁体之间的 相互作用是通过磁场发生的
D．小磁针的北极不论在任何情况下都指向地理的南极
7．（丽水）我国的“嫦娥工程”将按“绕月、落月和驻月”三步进行，计划2012年实施落月探测。已知月球上无大气、无磁场、弱重力。下列各项中，在月球上不能实现的是（ ）
A．刻度尺测长度 B．电子停表测时间 C．指南针指示南北方向 D．手电筒照明
8．（烟台）关于磁体、磁场和磁感线，以下说法中正确的是（ ）
A．铁和铝都能够被磁体所吸引
B．磁感线是磁场中真实存在的曲线
C．磁体之间的相互作用是通过磁场发生的
D．小磁针的北极不论在任何情况下都指向地理的南极
9．（漳州）教室里的钢质黑板表面涂了粗糙的“黑板漆”。上课时为了将挂图贴在黑板上，采用图中四种器具中的哪一种最为合适（ ）
( http: / / www.21cnjy.com / space.php uid=1035328 )
10．（宁波)如图所示的奥斯特实验说明了（ ）
A．电流的周围存在着磁场
B．电流在磁场中会受到力的作用
C．导线做切割磁感线运动时会产生电流
D．小磁针在没有磁场时也会转动
11．（杭州）小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），其中正确的是（ ）
12．（台州）探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多。此实验说明影响电磁铁磁性强弱的因素是（ ）
A．电流的大小
B．线圈的匝数
C．电流的方向
D．电磁铁的极性
13．（威海）小磁针静止在螺线管的附近，闭合开关S后，通电螺线管磁感线方向如图所示，则下列判断正确的是（ ）
A、电源的右端为正极
B、通电螺线管的左端为S极
C、小磁针一直保持静止
D、小磁针N极向右转动
14．（潍坊）下列四幅图中，小磁针北极所措方向已标出，能正确表示小磁针所处位置磁场方向的是（ ）
15．（泸州）如图所示，条形磁铁置于水平桌面上，电磁铁与条形磁铁处于同一水平线放置，且左端固定，当开关S闭合，电路中滑动变阻器的滑片P逐渐向下移动时，条形磁铁始终保持静止，则在此过程中，条形磁铁受到的摩擦力（ ）
A、方向向右，逐渐减小
B、方向向右，逐渐增大
C、方向向左，逐渐减小
D、方向向左，逐渐增大
16．（安徽）通电直导线的周围存在磁场，若将～根长导线沿一个方向绕成螺线管，插入铁芯后，就制成了一个电磁铁。关于电磁铁的磁性强弱，以下说法正确的是（ ）
A．电磁铁的磁性强弱与线圈匝数无关
B．电磁铁的磁性强弱与电流大小无关
C．导线绕成螺线管后，每匝线圈产生的磁场相互抵消，故磁性减弱
D．导线绕成螺线管后，每匝线圈产生的磁场相互叠加，故磁性增强
17．（自贡）弹簧下悬挂一条形磁铁，磁铁下方有一通电螺线管，右图所示，为了是增大磁铁能受到通电螺线管的吸引力，下列措施中可行的是（ ）
A、减小线圈的匝数；
B、将电源的两极对调；
C、滑片P向右滑动；
D、滑片P向左滑动
18．（龙岩）下图中小磁针静止时指向正确的是（ ）
A B C D
19．（宜昌)下列关于电磁铁和磁感线的说法中，正确的是（ ）
A.电磁铁的磁性强弱可以改变
B.电磁铁的磁极不能改变
C.磁感线是真实存在的
D.磁感线是从S极出发，回到N极
20．（天津）下图中通电螺线管的极性标注正确的是（ ）
( http: / / www.21cnjy.com / )
21．（潜江）如图所示，闭合开关后， A点磁场方向向左的是（ ）
22．（西宁）下列关于电和磁的说法错误的是（ ）
A、发电机是利用通电线圈在磁场力受力转动的原理制成的
B、导体中感应电流的方向与导体运动方向和磁感线方向有关
C、通电螺线管磁场方向可用安培定则判断
D、通电导体周围存在磁场
23．（鞍山）下列事物中，没有电磁铁的是 （ ）
A．电磁继电器 B．电磁选矿机 C．电话的听筒 D．电话的话筒
24．（德州)下列设备中，利用电磁感应原理工作的是（ ）
A.扬声器 B.电动机 C.发电机 D.电磁起重机
25．（舟山）如图是拍摄机动车闯红灯的工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆。下列有关说法正确的是（ ）
A．只要光控开关接收到红光，摄像系统就会自动拍摄
B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄
C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D．若将光控开关和压力开关并联，也能起到相同的作用
26．（威海）在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（ ）
A、灯亮，电铃响
B、灯亮，电铃不响
C、灯不亮，电铃不响
D、灯不亮，电铃响
27．（广安）如图所示为一种温度自动报警器原理图，在水银温度计的顶端封入一段金属丝，当温度升高至( )
A．74℃时，电灯亮报警
B．72℃时，电铃报警
C．66℃时，电铃报警
D．74℃时，电铃报警
28．（无锡）如图所示，电磁继电器能通过低压控制电路间接地控制高压工作电路．下列说法正确的是（ ）
A．连有电动机的电路是低压控制电路
B．电磁继电器实际上是一个由电磁铁控制电路通 断的开关
C．利用电磁继电器主要是为了节约用电
D．利用电磁继电器主要是为了操作方便
29．（南宁)如图是电磁继电器的构造和工作电路示意图。要使电磁铁对衔铁的吸引力变大，以下做法可行的是（ ）
A．去掉电磁铁线圈中的铁芯
B．减少电磁铁线圈的匝数
C．增大电源A的电
D．增大电源B的电压
30．（乐山）如图所示是一种防汛报警器的原理图。K是触点开关，B是一个漏斗形的圆筒，里面有一个浮子A。当汛期来临，浮子A上浮将触点开关接通时，电路中（ ）
A.两灯同时亮
B.两灯都不亮
C.绿灯亮
D.红灯亮
31．（大连）要改变直流电动机的旋转方向，可行的办法是（ ）
A．改变磁场的强弱
B．改变电流的大小
C．只改变磁场方向
D．同时改变电流方向和磁场方向
32．（福州）在制作简易电动机的过程中，若要改变电动机的转动方向，可以（ ）
A．改变通电电流的大小
B．将电源的正负极对调
C．换用磁性更强的磁铁
D．增加电动机的线圈匝数
33．（黄冈）家用电器电冰箱、电风扇等，其主要部件都是电动机，那么电动机是根据下列哪种现象制成的（ ）
A．磁场对电流的作用 B．电磁感应 C．电流的磁效应 D．电流的热效应
34．（哈尔滨）如图所示四个实验中能够研究磁场对电流作用的是( )
35．（无锡）如图所示为“探究感应电流产生条件”的实验装置．回顾探究过程，以下说法正确的是（ ）
A.让导线ab在磁场中静止，蹄形磁体的磁性越强，灵敏电流计指针偏转角度越大
B.用匝数较多的线圈代替单根导线ab，且使线圈在磁场中静止，这时炙敏电流计指针偏转角度增大
C.蹄形磁体固定不动．当导线ab沿水平方向左右运动时，灵敏电流计指针会发生偏转
D.蹄形磁体固定不动，当导线ab沿竖直方向运动时，灵敏电流计指针会发生偏转
36．（兰州）关于电磁感应现象，下列说法正确的是（ ）
A．电磁感应现象中机械能转化为电能
B．感应电流的方向只跟导体运动方向有关
C．感应电流的方向只跟磁场方向有关
D．导体在磁场中运动，能够产生感应电流
37．（宿迁)如图所示装置可探究感应电流产生的条件，下面操作中能产生感应电流的是（ ）
A．保持磁铁静止，将导体棒ab上下移动
B．保持导体棒ab静止，将磁铁左右移动
C．保持导体棒ab静止，将磁铁上下移动
D．保持导体棒ab静止，将磁铁沿导体棒ab方向前后移动
38．（连云港)关于发电机的工作原理，下列说法正确的是（ ）
A．电流的热效应 B．电流周围存在磁场
C．电磁感应现象 D．磁场对通电导体的作用
39．（河南）如图是动圈式话筒的构造示意图，当人对着话筒说话时，声音使膜片振动，与膜片相连的线圈在磁场中运动，产生随声音变化而变化的电流，经放大后通过扬声器还原成声音。下列设备与动圈式话筒丁作原理相同的是（ ）
A．电钳 B．电饭锅 C．电动机 D．发电机
40．（泉州）在如图所示的实验装置图中能够说明电磁感应现象的是（ ）
( http: / / www.21cnjy.com / )
41．（南宁)如图是一款手压照明手电筒,具有绿色、环保、节能、安全的特点。用压力手电筒的手柄时，通过塑料齿轮带动铜丝线圈内磁性飞轮高速旋转，实现切割磁感线，产生感应电流。工作原理跟它相同的是（ ）
A．发电机
B．电动机
C．验钞机
D．电风扇
42．（柳州)下列设备中，利用电磁感应原理工作的是（ ）
A．电吹风 B．白炽灯泡 C．发电机 D．电风扇
43．（肇庆）如右图所示，在闭合开关K的瞬间，AB棒水平向左运动；若将电池反接并接通开关K，AB棒的运动方向是（ ）
A．水平向左
B．水平向右
C．竖直向上
D．竖直向下
44．（肇庆）如右图所示，以下四种措施不能使电流表指针偏转的是（ ）
A．将条形磁铁向下插入线圈
B．将条形磁铁从线圈中抽出
C．让条形磁铁静止在线圈中
D．条形磁铁静止而将线圈向上移动
45．（新疆）下列设备中，利用电磁感应原理工作的是（ ）
A.扬声器 B.电动机 C.发电机 D.电磁起重机
46．（宜昌)下列说法正确的是（ ）
A.扬声器是利用电流的热效应进行工作的
B.发电机是利用通电线圈在磁场受力转动的原理制成的
C.电动机是利用电磁感应的原理制成的
D.电磁起重机是利用电流的磁效应进行工作的
47．（赤峰）下列选项中，工作时把机械能转化为电能的是（ ）
A、电流表 B、电能表 C、电动机 D、发电机
48．（乐山）如图所示，在探究“什么情况下磁可以生电”的实验中，通过尝试，下列情况中能够使电流表指针发生偏转的是（ ）
A.蹄形磁铁固定不动，导线ab沿ab方向向内运动
B.蹄形磁铁固定不动，导线ab沿ba方向向外运动
C.蹄形磁铁固定不动，导线ab沿竖直方向向下运动
D.蹄形磁铁固定不动，导线ab沿垂直于ab方向向左运动
49．（莆田）下列装置中，根据电磁感应原理制成的是（ ）
A、电铃 B、发电机 C、电动机 D、电磁铁
50．（漳州）在如图所示四个实验中能用来探究电磁感应现象的是（ ）
( http: / / www.21cnjy.com / )
二、简答题
1．（株洲市）磁悬浮列车的速度可达500km/h以上，且噪声低、动力消耗少、稳定性高。磁悬浮列车是在车厢和铁轨上分别安放磁体，并使它们的磁极相互 (填“排斥”或“吸引”)，从而使列车从铣轨上“浮”起来，达到 (填“减小”或“增大”)阻力的目的。
2．（无锡）条形磁体旁的小磁针静止时所指的方向如图乙所示。试标出条形磁体的N、S极和磁感线的方向。
3．（泉州）标出图中所示条形磁体的磁极。
4．（宜昌）把螺线管水平悬挂起来，通电后它的外部磁场与______磁体的磁场相似，静止时它的南极指向地磁场的______（填“南”或“北”）极
5．（赤峰）如图，画出磁极间磁感线方向。
6．（淮安）如图所示，标出A点的磁场方向。
7．（大连）如图所示，A为弹簧测力计，B为铁块，C为螺线管。闭合S时，电流表和弹簧测力计都有示数。再闭合S1时，电流表的示数将_____，弹簧测力计的示数将_____。(都选填“变大”、“变小”或“不变”)
8．（安徽)如图所示，开关闭合时，位于螺线管左侧的小磁针将 (选填“顺时针”或“逆时针”)旋转。
9．（南京）如图所示是奥斯特实验的示意图．实验结论是：通电导线周围存在 ，支持此结论的现象是 ．如果移走小磁针，该结论 (选填“成立”或“不成立”)。
10．（广安）如图所示，通电螺线管的右端是 极（填“S”或“N”）；电源的右端是 极（填“正”或“负”）。
11．（江西）将一根导线平行置于静止的小磁针上方，当开关闭合是，小磁针发生偏转，这说明通电导体周围存在着 ，将电源的正负极对调，再闭合开关，观察小磁针偏转方向的变化，可发现电流的磁场方向与 有关。
12．（河南）如图所示，在观察奥斯特实验时，小明注意到置于通电直导线下方小磁针的N极向纸内偏转。小明由此推测：若电子沿着水平方向平行地飞过磁针上方时，小磁针也将发生偏转。请你说出小明推测的依据是： ，你认为磁针的N极会向 (选填“纸内”或”纸外”)偏转。
13．（达州市）通电螺线管上方的小磁针静止时的指向如图所示，由此可知螺线管左端为
极，电源的左端为 极。
14．（西宁）如图是做电磁铁实验是连接的电路，将滑片P向左移动时，小灯泡中的电流变 ，电压表的示数将 （填“变大”或“变小”）；电磁铁的磁性将 ，实验中电磁铁的A端为 极。
15．（河池）如图是奥斯特曾经做过的实验示意图。
比较甲、乙两图，得到的结论是 ；
比较甲、丙两图，得到的结论是 。
16．（荆门）通电螺线管附近小磁针静止时，N极指向如图所示，则螺线管的A端是 极，电源的D端是 极。
17．（绍兴）如图是小敏自制的一个电磁跷跷板。小狗、小猫模型站在一个可绕光滑转轴的轻质杆上。它的工作过程是：当处于如图位置时，两触点接触，使电磁铁产生磁性，吸引衔铁，小猫端下降，两触点断开，电磁铁失去磁性，在小狗重力的作用下，小狗端下降，反复上述过程。
（1）如果小猫、小狗站立点离转轴的距离分别为7厘米和5厘米，小猫模型的质量为100克，则该跷跷板要能正常工作，小狗模型的重力应略大于 牛；
（2）如该跷跷板电路连接正确、两触点接触良好，但不能正常工作，可以改进的方法是 （只要写出一点即可）。
18．（鞍山）电磁铁与永磁体相比，其优点是：磁性的有无可以通过__________来实现；磁性的强弱可以通过___________来控制；磁极的极性可以通过_________来改变。
19．（莆田）如图所示是电磁选矿的示意图。当电磁选矿机工作时，铁砂将落入 箱。（填“A”或“B”）
20．（内江） 如图所示，是一种监测洪水水位的自动报警器原理图，当水位没有达到金属块A时， 灯亮；当水位达到金属块A时， 灯亮。
21．（河南）如图是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，电磁铁的磁性因电路中电流的改变而变 (选填“强”或“弱”)，当电流变化到一定值时，衔铁与触点 (选填“1”或“2”)接触，电控照相机工作，拍摄违规车辆。
( http: / / www.21cnjy.com / )
22．（莆田）如图所示是水位自动报警器的工作原理图。当水位升到金属片B处时， 灯亮。
23．（哈尔滨）如图是“自动水位显示器”的电路图.当水位未到达金属块B时，绿灯亮；当水位到达B时，红灯亮.请根据以上要求，用笔匦线代替导线，完成工作电路的连接。
( http: / / www.21cnjy.com / )
24．（襄阳）某同学探究电磁铁的特性，连成了如图所示的电路，如果想改变电路中的电流，可以通过调节_______来实现。通过观察电磁铁吸起大头针的多少可判断电磁铁磁性的______。
25．（绵阳）如图所示的实验装置，是用来研究________________________（选填“电流磁效应”、“电磁感应现象”或“磁场对通电导线的作用”）的。实验中把导线ab放在磁场里，接通电源，让电流通过导线ab，会观察到导线向右运动；如果把电源正、负极对调后接入电路，会观察到导线ab向______（选填“左”或“右”）运动；如果不对调电源正、负极，但把蹄形磁体上下磁极调换一下，会观察到导线ab向_______（选填“左”或“右”）运动；如果把电源正、负极对调，同时把蹄形磁体上下磁极也调换则会观察到导线ab向_________（选填“左”或“右”）运动。
26．（达州市）如图所示是电学中很重要的两个实验，其中利用甲图所示的实验装置原理可以制造出 机，利用乙图所示的实验装置原理可以制造出 机。
27．（赤峰）如图，闭合开关后，导线ab会运动，说明磁场会对通电导体产生力的作用。我们知道，力是有大小的，这个作用力的大小与什么因素有关呢？完成下列问题：
（1）猜想：磁场对通电导体作用力的大小与什么因素有关？（写出一条即可）
（2）你做出上述猜想的依据是什么？
28．（河池）一台简易电动机如图所示。用硬金属丝做两个支架，分别与电池的两极相连，用漆包线绕成一个矩形线圈，以线圈引线为轴。用小刀刮去轴一端的全部漆皮，再刮去另一端的半周漆皮，并将线圈放在支架上，磁体放在线圈下。接通电源并用手轻推一下线圈，线圈就会不停的转动起来。
①电动机是利用通电线圈在磁场中受_________而转动的原理制成的。
②要改变线圈的转动方向，可以 （提一个方案即可）。
29．（成都）发电机是利用 现象制成的。要改变通电导线在磁场中的受力方向，可以通过改变电流方向或改变 来实现。
30．（漳州）32．某人在测量小灯泡的功率时，偶然发现当开关闭合时悬挂在滑动变阻器右侧的一个小铁片会偏离了原来的平衡位置向左摆动(如图所示)。移动滑动变阻器的滑片或改变规格不同的灯泡，铁片偏离平衡位置的程度也会随之改变。如果将小铁片改成铜片、铝片则开关闭合后不会偏离平衡位置。这个现象说明(1)__________ (2)_________。(写出二个相关物理知识或现象)
31．（鸡西)电动机的应用越来越广泛，它是根据通电线圈在磁场中受力 制成的，而发电厂里的发电机是根据 制成的。
32．（盐城）微风吊扇通电后扇叶转动，此过程中 能转化为动能．拔下插头，在插头处接发光二极管，用手旋转叶片，发光二极管发光，这是 生电的现象，人们利用这一原理制成了 （发电机/电动机）．
三、实验探究题
1．（盐城）在研究两个靠近的异名磁极周围磁感线的分布时，几位同学提出了以下四种猜想：
（1）利用所学知识，断定猜想 和 肯定是错误的．你判断的依据是：磁体外部的磁感线都是 。
（2）请设计一个简单实验，验证剩下的两个猜想是否正确．简述你的实验方案。
主要器材： ；
简要做法： ；
判断方法： 。
2．（鞍山）在探究“影响电磁铁磁性强弱的因素”实验中，实验室准备的器材有：电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。小明利用上述器材，制成简易电磁铁甲、乙，并设计了如图所示的电路。
(1)实验中通过观察电磁铁____________的不同，可以判断电磁铁的磁性强弱不同。
(2)当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数__________(填“增加”或“减少”)，说明电流越_________，电磁铁磁性越强。
(3)根据图示的情境可知，_____________(填“甲”或“乙”)的磁性强，说明电流一定时,_________________________，电磁铁磁性越强。
3．（淮安）如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行。接导电路后，观察到小磁针偏转。
（1）实验探究的是通电直导线周围是否存在 ______ 。
（2）改变直导线中的电流方向，小磁针偏转方向也发生改变，表明 __________ 。
（3）实验中小磁针的作用是 ________ 。
（4）实验中用到的一种重要科学研究方法是 _________ 。
A.类比法 B.转换法 C.控制变量法 D.等效替代法
4．（潍坊）如图所示是教材上研究电磁感应现象的实验装置，ab是一段粗铜导线，通过导线连接在灵敏电流计的两接线柱上．通过一系列的实验操作，分析总结出了产生感应电流的条件．请你回想你们当时在做这个实验时的情境，并参照下表示例，再写出其中的两次实验操作及相应的实验现象：
序号 操作 现象
示例 ab静止不动 电流计指针不动
1
2
5．（衡阳）26．学校实验室开放时，同学们对手摇发电机非常感兴趣，他们想：发电机产生感应电流大小跟哪些因素有关呢？于是他们开展了探究，以下是他们所用的发电机（如图）和实验记录表：
实验序号 线圈转速 线圈转向 灯泡亮度
1
2
3
（1）根据设计的空白表格可知，他们准备研究发电机产生感应电流的大小与 和 有关。
（2）手摇发电机在发电时将 能转化为电能。
（3）手摇发电机的工作原理是 。
6．（武汉）如图所示，在探究“什么情况下磁可以生电”的实验中，保持磁体不动：（1）若使导线ab竖直向下运动，则灵敏电流计指针 。（2）若使导线ab水平向右运动，发现灵敏电流计指针向左偏转；现让导线ab水平向左运动，则灵敏电流计指针向 。（3）若使导线ab从图中所示位置斜向上运动，则灵敏电流计指针 。
7．（鞍山）如图所示，是“探究导体在磁场中运动时产生感应电流的条件”实验装置。铜棒ab、电流表、开关组成闭合电路。
(1)闭合开关后，使铜棒a b上下运动，电流表指针__________(填“能”或“不能”)发生偏转。
(2)要使电流表指针发生偏转，铜棒ab应_______运动，这是一种_______现象，利用这一原理可制成________________________。
(3)要使电流表指针偏转方向发生改变，可以采取两种方法。
方法一：__________________________________________________________________
方法二：__________________________________________________________________
四、分析计算题
1．（温州）电梯为居民出入带来很大的便利，出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示。已知控制电路的电源电压U=6伏，保护电阻R1=l00欧，压敏电阻R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
(1)当压敏电阻R。受到的压力F增大时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强。电梯超载时，衔铁被电磁铁吸住，触点K与触点__________接触，电铃发出警报声。
(2)若电梯在20秒内将一位重600牛的乘客匀速提升l5米，求电梯对乘客做功的功率。
(3)当电磁铁线圈电流达到20毫安时：衔铁刚好被吸住。若该电梯厢内站立总质量为1000千克的乘客时，试通过计算说明电梯是否超载。(g取l0牛／千克)
2．（株洲市）如图是一款消防应急照明灯，右图是它的铭牌。当外部电路有电时应急灯不亮，停电时应急灯正常发光。
（1）小朱同学想知道应急灯的两个灯泡是怎么连接的，他将应急灯中的任一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是 联的（填“串”或“并”）。
（2）每个应急灯正常发光时的电流是 A，电阻是 Ω。
（3）应急灯的电池充满电后，可以让两个灯持续正常发光 小时？（铭牌中“电池：6V 2500mAh”的“2500mAh"表示电池充满电后，以2500mA电流可持续放电1小时。）
（4）小未尝试用电磁继电器设计了一个应急灯电路图（以一个灯为例），图中电磁继电器相当于一个 （填“开关”或“电源”）；他在设计时粗心大意，丢了一根导线，如图所示，C点应该和触点 (填“A”或“B”)相连。
( http: / / www.21cnjy.com / )
参考答案
一、选择题
1．A
2．C
3．B
4．D
5．C
6．C
7．C
8．C
9．C
10．A
11．C
12．B
13．A
14．B
15．C
16．D
17．D
18．B
19．A
20．C
21．C
22．A
23．D
24．C
25．C
26．D
27．D
28．B
29．C
30．D
31．C
32．B
33．A
34．C
35．C
36．A
37．B
38．C
39．D
40．B
41．A
42．C
43．B
44．C
45．C
46．D
47．D
48．D
49．B
50．C
二、简答题
1．排斥 减小
2．如图
3．如图
4．条形 北
5．如图
6．如图
7．变大 变大
8．逆时针
9．磁场 闭合开关，小磁针偏转 成立
10．S 正
11．磁场 电流方向
12．电子的定向移动形成电流，电流周围存在磁场 纸外
13．北（或N） 负（或-）
14．小 变大 减弱 S
15．（1）通电导线的周围有磁场（或电流周围有磁场）电流磁场的方向跟电流的方向有关。
16．S 正
17．（1）1.4
（2）将小狗模型适当向左移动（或提高电源的电压，或适当增加小猫模型的质量等）
18．电流的有无 电流的大小 电流的方向
19．B
20．绿 红
21．强 2
22．L1
23．如图
24．滑动变阻器 强弱
25．磁场对通电导线的作用 左 左 右
26．发电 电动
27．（1）与导体中电流大小有关（磁体磁性强弱、导体长度）
（2）磁场对通电导体才有力的作用，电流有大小之分，力有大小之分，所以猜测二者有关。
28．①通电导线的周围有磁场（或电流周围有磁场）电流磁场的方向跟电流的方向有关。
②改变电流的方向（或调换磁极）。
29．电磁感应 磁场方向
30．电流的磁效应 磁体只能吸引磁性物质
31．转动 电磁感应
32．电 磁 发电机
三、实验探究题
1．（1）2 4 从N极出发，回到S极
（2）小磁针 将小磁针置于异名磁极周围不同处
观察小磁针稳定后N极的指向
2．（1）吸引大头针的数量 （2）增加 大 （3）甲 线圈匝数越多
3．（1）磁场
（2） 电流的磁场方向与电流方向有关
（3）看不见的磁力转换为可以间接观察到的现象
（4）转换法
4．竖直上下移动ab，指针不发生偏转；左右移动ab，指针发生偏转；左右加快移动ab，指针偏转幅度变大；换用磁性较大的磁铁．以同样速度左右移动ab，指针偏角更大；ab不动，左右移动磁铁，指针偏转；ab左右移动方向不同，指针偏转方向不同等
5．线圈转速、线圈转向 机械 电磁感应
6．（1）不偏转 （2）右偏转（3）偏转（向右偏转；向左偏转）
7．（1）不能
（2）向右（向左、斜向上或斜向下）电磁感应 发电机
改变铜棒运动方向 改变磁场方向
四、分析计算题
1．（1）B
（2）450W
（3）方法I
2V
2．（1）并
（2）0.5 12
（3）2.5
（4）开关 B
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网 www.21cnjy.com 精品试卷·第 19 页 （共 22 页）
同课章节目录
