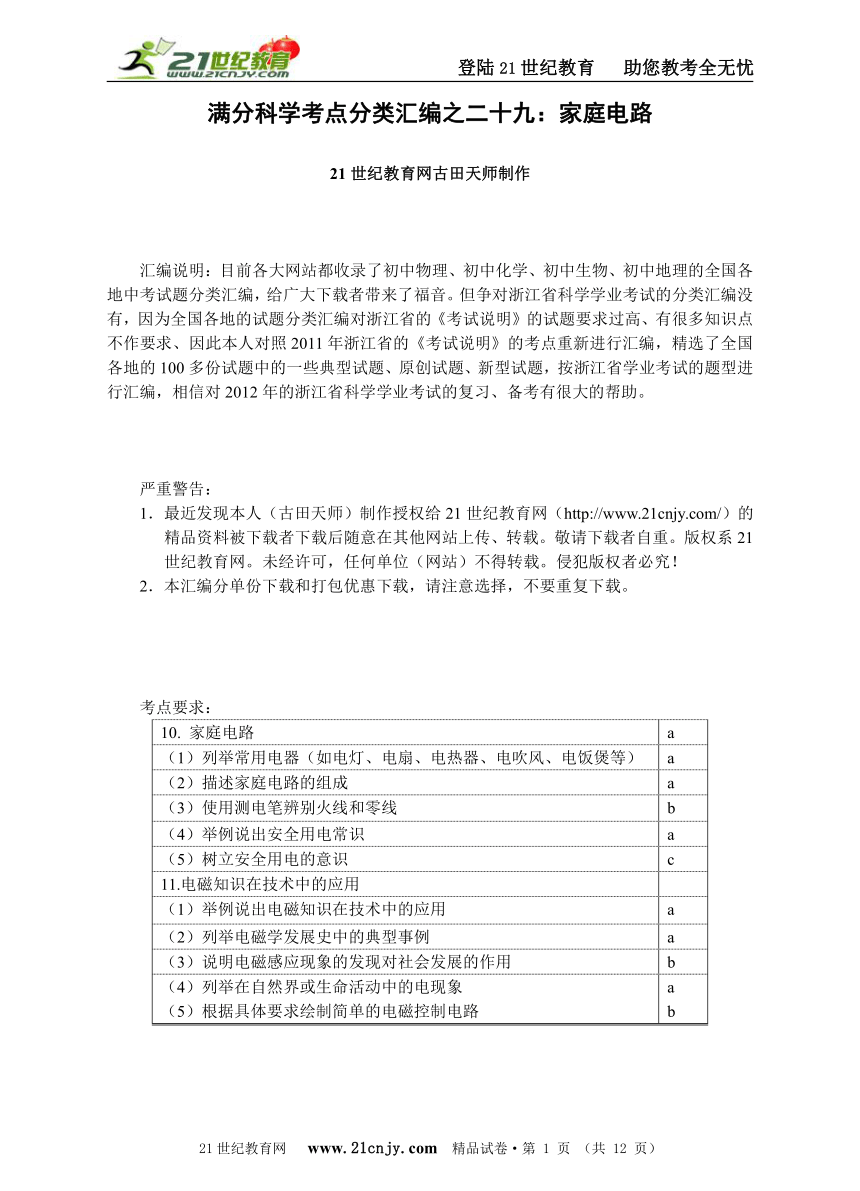

满分科学考点分类汇编之二十九：家庭电路
21世纪教育网古田天师制作
汇编说明：目前各大网站都收录了初中物理、初中化学、初中生物、初中地理的全国各地中考试题分类汇编，给广大下载者带来了福音。但争对浙江省科学学业考试的分类汇编没有，因为全国各地的试题分类汇编对浙江省的《考试说明》的试题要求过高、有很多知识点不作要求、因此本人对照2011年浙江省的《考试说明》的考点重新进行汇编，精选了全国各地的100多份试题中的一些典型试题、原创试题、新型试题，按浙江省学业考试的题型进行汇编，相信对2012年的浙江省科学学业考试的复习、备考有很大的帮助。
严重警告：
1．最近发现本人（古田天师）制作授权给21世纪教育网（http://www.21cnjy.com/）的精品资料被下载者下载后随意在其他网站上传、转载。敬请下载者自重。版权系21世纪教育网。未经许可，任何单位（网站）不得转载。侵犯版权者必究！
2．本汇编分单份下载和打包优惠下载，请注意选择，不要重复下载。
考点要求：
10. 家庭电路 a
（1）列举常用电器（如电灯、电扇、电热器、电吹风、电饭煲等） a
（2）描述家庭电路的组成 a
（3）使用测电笔辨别火线和零线 b
（4）举例说出安全用电常识 a
（5）树立安全用电的意识 c
11.电磁知识在技术中的应用
（1）举例说出电磁知识在技术中的应用 a
（2）列举电磁学发展史中的典型事例 a
（3）说明电磁感应现象的发现对社会发展的作用 b
（4）列举在自然界或生命活动中的电现象（5）根据具体要求绘制简单的电磁控制电路 ab

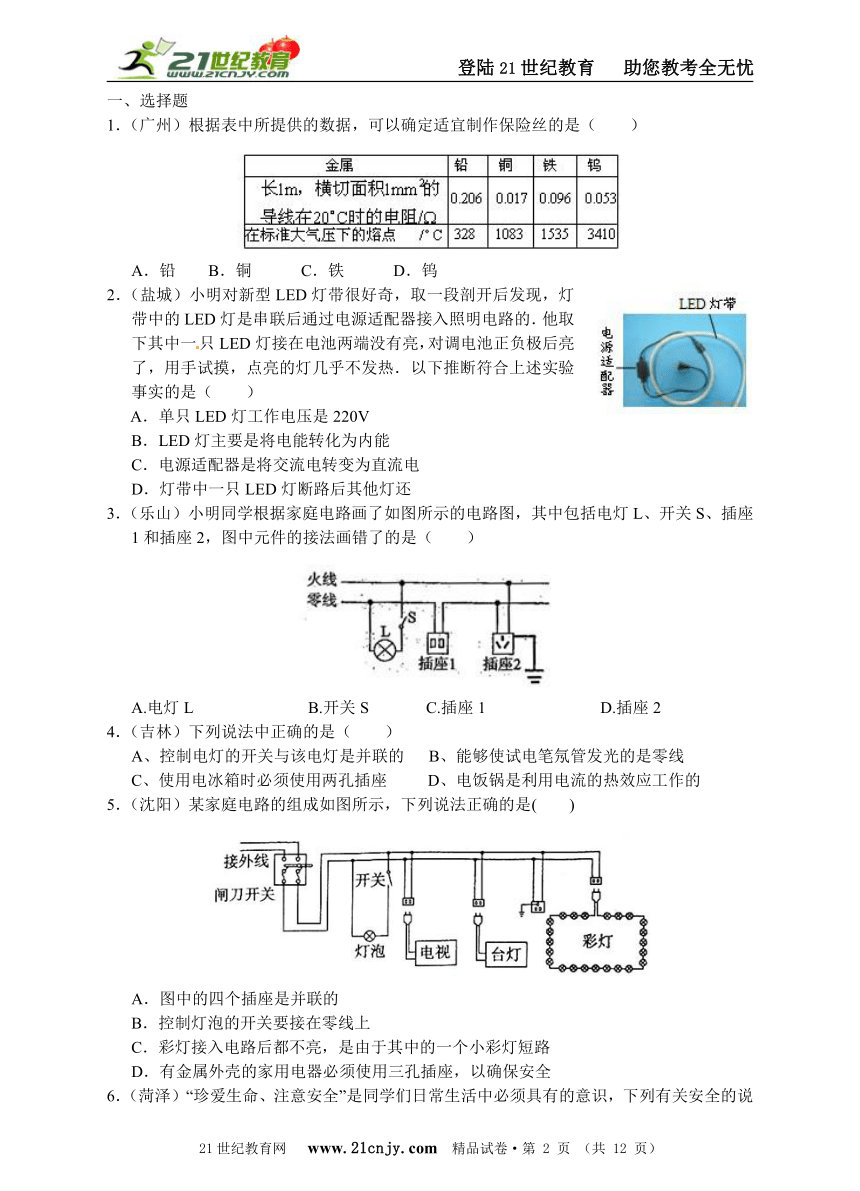

一、选择题
1．（广州）根据表中所提供的数据，可以确定适宜制作保险丝的是（　　）
A．铅　　B．铜　　　C．铁　　　D．钨
2．（盐城）小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入照明电路的．他取下其中一只LED灯接在电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是（　　）
　 A．单只LED灯工作电压是220V[]
B．LED灯主要是将电能转化为内能
C．电源适配器是将交流电转变为直流电
D．灯带中一只LED灯断路后其他灯还
3．（乐山）小明同学根据家庭电路画了如图所示的电路图，其中包括电灯L、开关S、插座1和插座2，图中元件的接法画错了的是（　　）
A.电灯L B.开关S 　　C.插座1 D.插座2
4．（吉林）下列说法中正确的是（ ）
A、控制电灯的开关与该电灯是并联的 B、能够使试电笔氖管发光的是零线
C、使用电冰箱时必须使用两孔插座 D、电饭锅是利用电流的热效应工作的
5．（沈阳）某家庭电路的组成如图所示，下列说法正确的是( )
A．图中的四个插座是并联的
B．控制灯泡的开关要接在零线上
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．有金属外壳的家用电器必须使用三孔插座，以确保安全

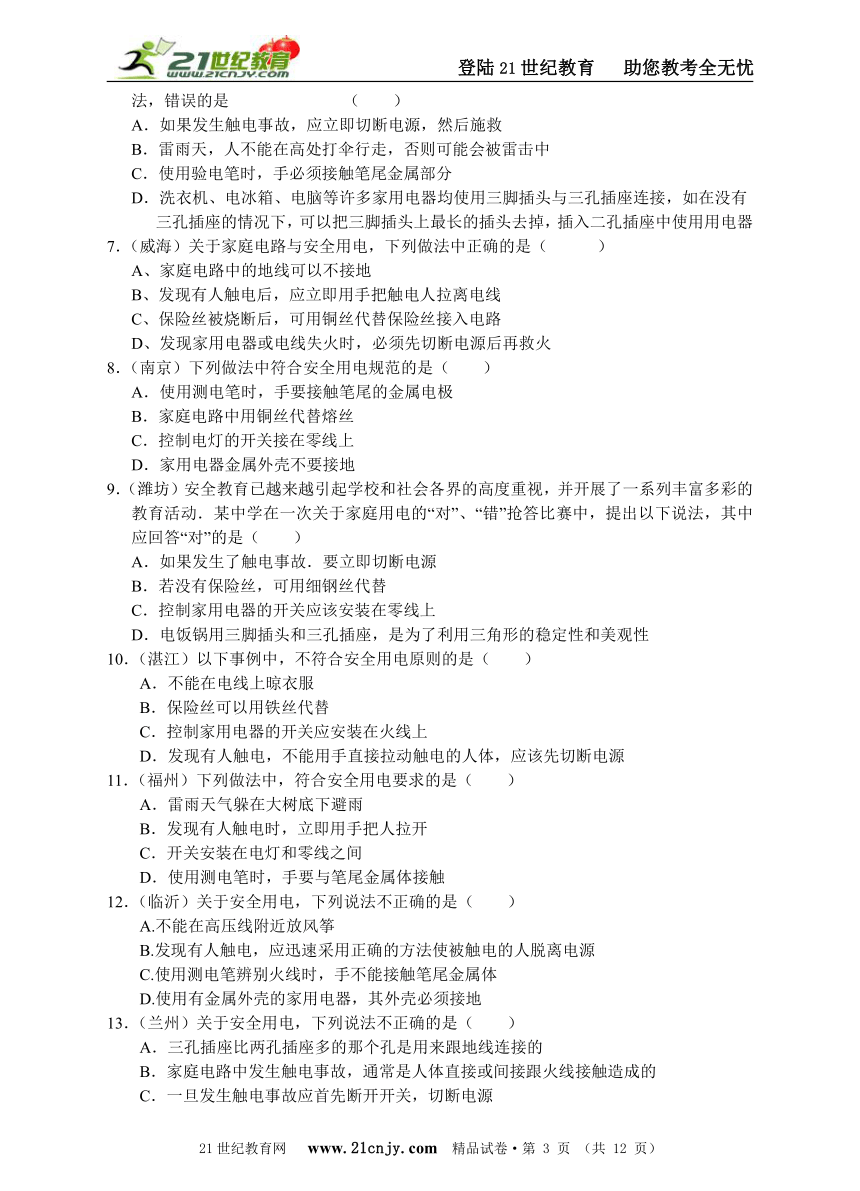

6．（菏泽）“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法，错误的是 （ ）
A．如果发生触电事故，应立即切断电源，然后施救
B．雷雨天，人不能在高处打伞行走，否则可能会被雷击中
C．使用验电笔时，手必须接触笔尾金属部分
D．洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与三孔插座连接，如在没有三孔插座的情况下，可以把三脚插头上最长的插头去掉，插入二孔插座中使用用电器
7．（威海）关于家庭电路与安全用电，下列做法中正确的是（　　　）
A、家庭电路中的地线可以不接地　　　
B、发现有人触电后，应立即用手把触电人拉离电线　　　
C、保险丝被烧断后，可用铜丝代替保险丝接入电路　　　
D、发现家用电器或电线失火时，必须先切断电源后再救火
8．（南京）下列做法中符合安全用电规范的是（　　）
A．使用测电笔时，手要接触笔尾的金属电极
B．家庭电路中用铜丝代替熔丝
C．控制电灯的开关接在零线上
D．家用电器金属外壳不要接地
9．（潍坊）安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动．某中学在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应回答“对”的是（　　）
A．如果发生了触电事故．要立即切断电源
B．若没有保险丝，可用细钢丝代替
C．控制家用电器的开关应该安装在零线上
D．电饭锅用三脚插头和三孔插座，是为了利用三角形的稳定性和美观性
10．（湛江）以下事例中，不符合安全用电原则的是（　　）
A．不能在电线上晾衣服
B．保险丝可以用铁丝代替
C．控制家用电器的开关应安装在火线上
D．发现有人触电，不能用手直接拉动触电的人体，应该先切断电源
11．（福州）下列做法中，符合安全用电要求的是（　　）
A．雷雨天气躲在大树底下避雨
B．发现有人触电时，立即用手把人拉开
C．开关安装在电灯和零线之间
D．使用测电笔时，手要与笔尾金属体接触
12．（临沂）关于安全用电，下列说法不正确的是（　　）
A.不能在高压线附近放风筝
B.发现有人触电，应迅速采用正确的方法使被触电的人脱离电源
C.使用测电笔辨别火线时，手不能接触笔尾金属体
D.使用有金属外壳的家用电器，其外壳必须接地
13．（兰州）关于安全用电，下列说法不正确的是（　　）
A．三孔插座比两孔插座多的那个孔是用来跟地线连接的
B．家庭电路中发生触电事故，通常是人体直接或间接跟火线接触造成的
C．一旦发生触电事故应首先断开开关，切断电源
D．家庭电路中空气开关跳闸一定是发生了短路

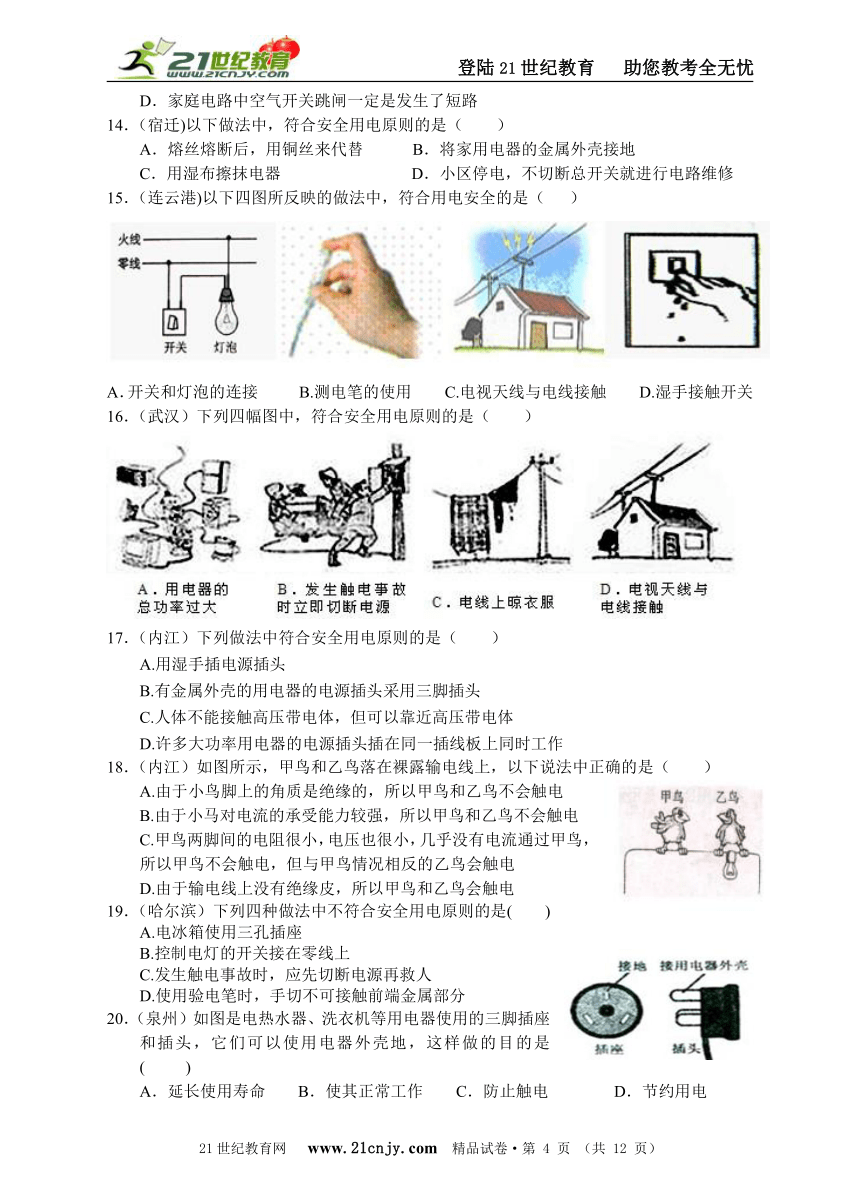

14．（宿迁)以下做法中，符合安全用电原则的是（　　）
A．熔丝熔断后，用铜丝来代替 B．将家用电器的金属外壳接地
C．用湿布擦抹电器 D．小区停电，不切断总开关就进行电路维修
15．（连云港)以下四图所反映的做法中，符合用电安全的是（ ）
A．开关和灯泡的连接 B.测电笔的使用 C.电视天线与电线接触 D.湿手接触开关
16．（武汉）下列四幅图中，符合安全用电原则的是（　　）
17．（内江）下列做法中符合安全用电原则的是（　　）
A.用湿手插电源插头
B.有金属外壳的用电器的电源插头采用三脚插头
C.人体不能接触高压带电体，但可以靠近高压带电体
D.许多大功率用电器的电源插头插在同一插线板上同时工作
18．（内江）如图所示，甲鸟和乙鸟落在裸露输电线上，以下说法中正确的是（　　）
A.由于小鸟脚上的角质是绝缘的，所以甲鸟和乙鸟不会触电
B.由于小马对电流的承受能力较强，所以甲鸟和乙鸟不会触电
C.甲鸟两脚间的电阻很小，电压也很小，几乎没有电流通过甲鸟，所以甲鸟不会触电，但与甲鸟情况相反的乙鸟会触电
D.由于输电线上没有绝缘皮，所以甲鸟和乙鸟会触电
19．（哈尔滨）下列四种做法中不符合安全用电原则的是( )
A.电冰箱使用三孔插座
B.控制电灯的开关接在零线上
C.发生触电事故时，应先切断电源再救人
D.使用验电笔时，手切不可接触前端金属部分
20．（泉州）如图是电热水器、洗衣机等用电器使用的三脚插座和插头，它们可以使用电器外壳地，这样做的目的是( )
　　A．延长使用寿命 B．使其正常工作　　C．防止触电 D．节约用电
21．（株洲市）下列符合安全用电原则的是（　　）
A．家里同时使用几个大功率用电器
B．选择保险丝时应尽量选择粗的
C．打雷下雨时，站在大树下避雨
D．如果有人发生了触电事故，要立即切断电源
22．（柳州) 在如图的几种情况中，符合安全用电的是（　　）
23．（肇庆）下列四幅图中，符合安全用电的是（　　）
24．（龙岩）自动空气开关的主要作用是当电路中的实际电流超过电路允许的最大工作电流时，　　自动“跳闸”，切断电源保护用电器。小李家的自动空气开关经常“跳闸”，造成这一现象的可能原因是（　　）
A．电压太低 　　 B．同时用了太多用电器
C．某条线路开路 D．用电器金属外壳没有接地
25．（宜昌)下列行为中，不属于节约用电的是（　　）
A.电视机不用时切断电源　　　　　　　　B.离开教室随手关灯
C.夏天用空调时把温度调得很低　　　　　D.尽量少开启电冰箱门
26．（赤峰）如图所示，符合安全用电原则的是（ ）
27．（莆田）三脚插头中与用电器金属外壳相连接的插脚比另外两个稍长，这样做是为了（ ）
　　A、使插头的造型更美观　
B、插入插座更稳固
C、有利于区分火线与零线插脚
D、插入插座时，确保用电器外壳先接地
28．（潜江）下列做法中，符合安全用电常识的是（　　）
A．湿手触碰开关 B．用铜丝代替保险丝
C．雷雨天在大树下避雨 D．发现有人触电立即切断电源
29．（广州）如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（　　）
A．插座发生短路了 B．进户的火线断了
C．进户的零线断了 D．某盏电灯的灯丝断了
30．（黄冈）小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，只有d点发光，那么可能发生的故障是（　　）
A．电灯灯丝断了 B．cd间某处断路
C．ab之间某处断路 D．开关处短路
31．（鸡西)小艳同学某天在家开灯时，灯不亮，经检查发现保险丝被烧断。她在爸爸的协助下用一盏标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝接入电路，如图所示。然后进行如下操作，并观察到相应的现象：当只闭合开关S1时，L0和L1均发光，但都比正常发光暗；当只闭合开关S2时，L0正常发光，L2不发光。由此可以判断（ ）
A. L1和L2所在的支路均短路
B. L1所在的支路完好，L2所在的支路短路
C. L1所在的支路完好，L2所在的支路断路
D. L1所在的支路短路，L2所在的支路断路
二、简答题
1．（鸡西)家庭电路触电事故有单线触电和双线触电两种，都是人体直接或间接跟 （选填“火线”或“零线”）接触造成的。对人体的安全电压是 V。
2．（自贡）使用测电表来判别正常照明电路的火线零线时，手必须接触______________，当笔尖接触导线时，若氖管发光，则该导线是_________线；若氖管不发光，则该导线是_____线。
3．（徐州）如图所示家庭电路，两个灯泡的连接方式是 联．a、b两条导线中， 是火线，如果不慎将a、b直接相连，这种故障称为 　　 。
4．（长春）近年来，我国城乡许多地区进行了供电线路改造。改造的内容之一就是把电线换成更粗的，使它的电阻____________，电流在导线上产生的热量____________。在线路改造时，还把电能表换成额定电流更大的，改造后家庭中可以使用的用电器总功率将__________。
5．（河池）家庭电路进户的两条输电线，一条是火线，另一条是零线，可以用 来判断。触电事故是因为人体、导线和电网中的供电设备构成了闭合电路，从而有 通过人体而发生的。
6．（荆门）家庭电路中“超负荷”是指电路中电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较 ，其工作原理是利用电流的 效应。
7．（杭锦旗）居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”。它能在有人走动发出声音时闭合，无人走动时自动断开。请将右上图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
8．（广安）如图所示，请将下列元件连接成符合安全用电要求的家庭电路。
( http: / / www.21cnjy.com / )
9．（江西）如左图所示是家庭电路中带有控制开关的三孔插座，请在右图中，用笔画线将控制开关和三孔插座正确地连接在家庭电路中，连接前请标明火线和零线。
( http: / / www.21cnjy.com / )
10．（扬州）根据安全用电原则，将图丙中开关、两只“220V 40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光．
11．（达州市）请将如图所示元件，连接成符合安全用电要求的家庭电路。
12．（盐城）如图所示，用笔画线代替导线将电灯和开关接到电路中．
13．（龙岩）请在图中用笔画线代替导线将灯泡和开关正确接入电路。
14．（莆田）请在下图中按照安全用电的要求将电灯、开关连接进家庭电路中。
15．（宜昌)在家庭电路中不能用湿手触摸开关，是因为在潮湿的情况下，人体的电阻会_____，在电压一定的情况下，通过人体的电流会__________（两空都填“变大”、“变小”或“不变”）
16．（吉林）夏季雷雨天气较多，为避免遭受雷击，一定要在高大建筑上安装 ；潮湿的雨季，对人体的安全电压将 。
17．（潍坊）某天晚上，家里的所有用电器全都停止工作．请你猜想两种可能原因，并说明你将怎样去直接证实你的猜想．
原因一：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。
证实办法：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。
原因二：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。
证实办法：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。
参考答案
一、选择题
1．A
2．C
3．C
4．D
5．A
6．D
7．D
8．A
9．A
10．B
11．D
12．C
13．D
14．B
15．B
16．B
17．B
18．C
19．B
20．C
21．D
22．D
23．C
24．B
25．C
26．B
27．D
28．D
29．C
30．B
31．B
二、简答题
1．火线 不高于36
2．金属笔卡（或笔尾金属体） 火 零
3．并 a 短路
4．变小 减少 增大
5．验电笔 电流
6．低 热效应
7．如图
　　
8．如图　
　　
9．如图
　　
10．如图
　　
11．如图
　　
12．如图
　　
13．如图
　　
14．如图
　　
15．变小 变大
16．避雷针 变小（或减小，或低于36V）
17．原因1：整个小区停电
验证：观察小区其他家庭是否有电
原因2：家里用电功率过大(或某处电路短路)，导致保险丝熔断(或空气开关跳闸)
验证：查看保险丝是否完好(或空气开关是否跳闸)
