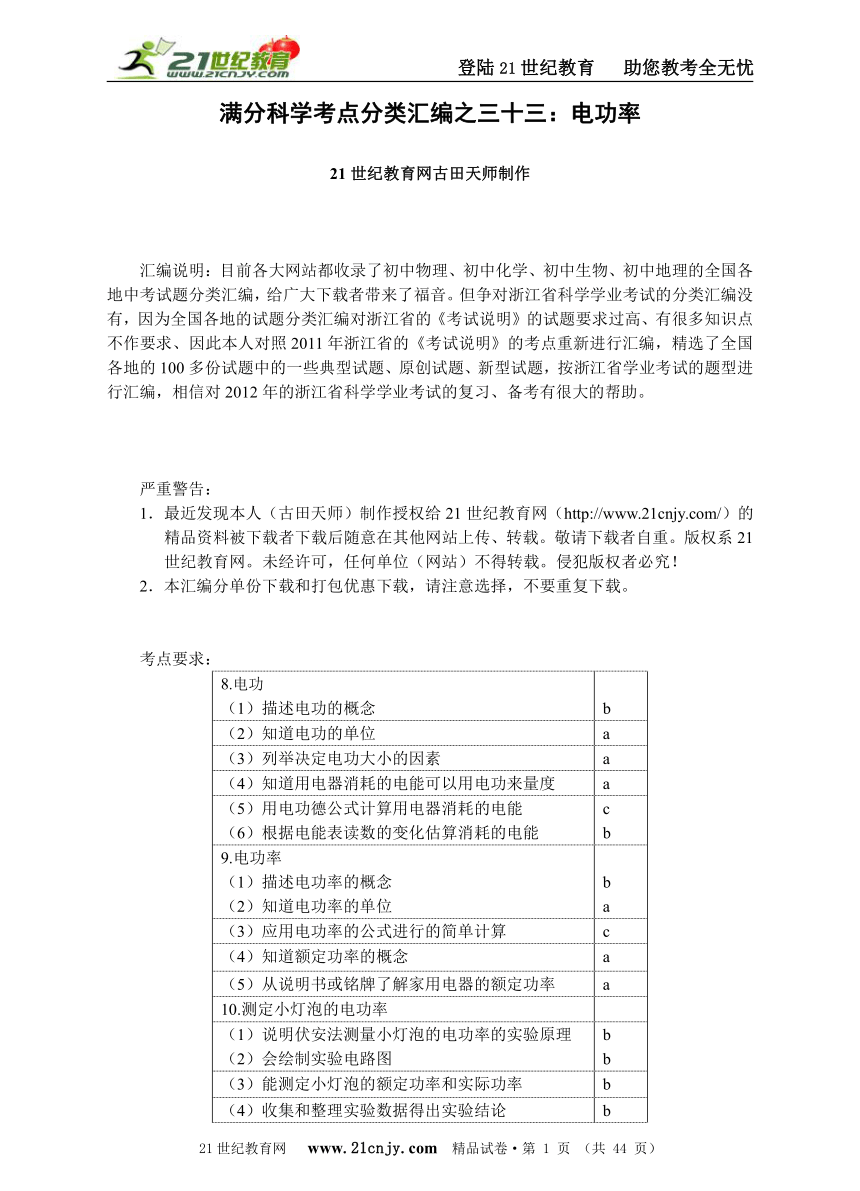

满分科学考点分类汇编之三十三：电功率
21世纪教育网古田天师制作
汇编说明：目前各大网站都收录了初中物理、初中化学、初中生物、初中地理的全国各地中考试题分类汇编，给广大下载者带来了福音。但争对浙江省科学学业考试的分类汇编没有，因为全国各地的试题分类汇编对浙江省的《考试说明》的试题要求过高、有很多知识点不作要求、因此本人对照2011年浙江省的《考试说明》的考点重新进行汇编，精选了全国各地的100多份试题中的一些典型试题、原创试题、新型试题，按浙江省学业考试的题型进行汇编，相信对2012年的浙江省科学学业考试的复习、备考有很大的帮助。
严重警告：
1．最近发现本人（古田天师）制作授权给21世纪教育网（http://www.21cnjy.com/）的精品资料被下载者下载后随意在其他网站上传、转载。敬请下载者自重。版权系21世纪教育网。未经许可，任何单位（网站）不得转载。侵犯版权者必究！
2．本汇编分单份下载和打包优惠下载，请注意选择，不要重复下载。
考点要求：
8.电功（1）描述电功的概念 b
（2）知道电功的单位 a
（3）列举决定电功大小的因素 a
（4）知道用电器消耗的电能可以用电功来量度 a
（5）用电功德公式计算用电器消耗的电能（6）根据电能表读数的变化估算消耗的电能 cb
9.电功率（1）描述电功率的概念（2）知道电功率的单位 ba
（3）应用电功率的公式进行的简单计算 c
（4）知道额定功率的概念 a
（5）从说明书或铭牌了解家用电器的额定功率 a
10.测定小灯泡的电功率
（1）说明伏安法测量小灯泡的电功率的实验原理（2）会绘制实验电路图 bb
（3）能测定小灯泡的额定功率和实际功率 b
（4）收集和整理实验数据得出实验结论 b

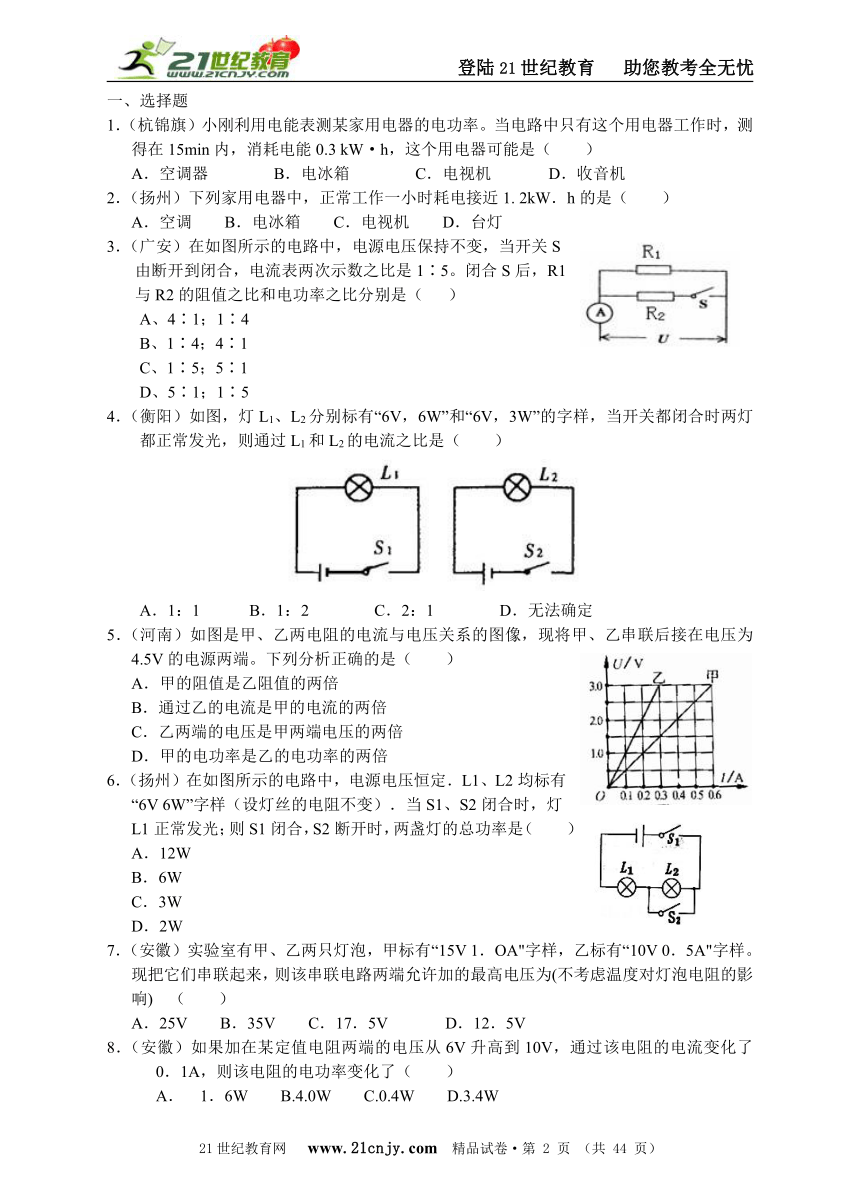

一、选择题
1．（杭锦旗）小刚利用电能表测某家用电器的电功率。当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3 kW·h，这个用电器可能是（ ）
A．空调器 B．电冰箱 C．电视机 D．收音机
2．（扬州）下列家用电器中，正常工作一小时耗电接近1. 2kW．h的是（ ）
A．空调 B．电冰箱 C．电视机 D．台灯
3．（广安）在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。闭合S后，R1与R2的阻值之比和电功率之比分别是（ ）
A、4∶1；1∶4
B、1∶4；4∶1
C、1∶5；5∶1
D、5∶1；1∶5
4．（衡阳）如图，灯L1、L2分别标有“6V，6W”和“6V，3W”的字样，当开关都闭合时两灯都正常发光，则通过L1和L2的电流之比是（ ）
A．1：1 B．1：2 C．2：1 D．无法确定
5．（河南）如图是甲、乙两电阻的电流与电压关系的图像，现将甲、乙串联后接在电压为4.5V的电源两端。下列分析正确的是（ ）
A．甲的阻值是乙阻值的两倍
B．通过乙的电流是甲的电流的两倍
C．乙两端的电压是甲两端电压的两倍
D．甲的电功率是乙的电功率的两倍
6．（扬州）在如图所示的电路中，电源电压恒定．L1、L2均标有“6V 6W”字样（设灯丝的电阻不变）．当S1、S2闭合时，灯L1正常发光；则S1闭合，S2断开时，两盏灯的总功率是（ ）
A．12W
B．6W
C．3W
D．2W
7．（安徽）实验室有甲、乙两只灯泡，甲标有“15V 1．OA"字样，乙标有“10V 0．5A"字样。现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) （ ）
A．25V B．35V C．17．5V D．12．5V
8．（安徽）如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0．1A，则该电阻的电功率变化了（ ）
A． 1．6W B.4.0W C.0.4W D.3.4W

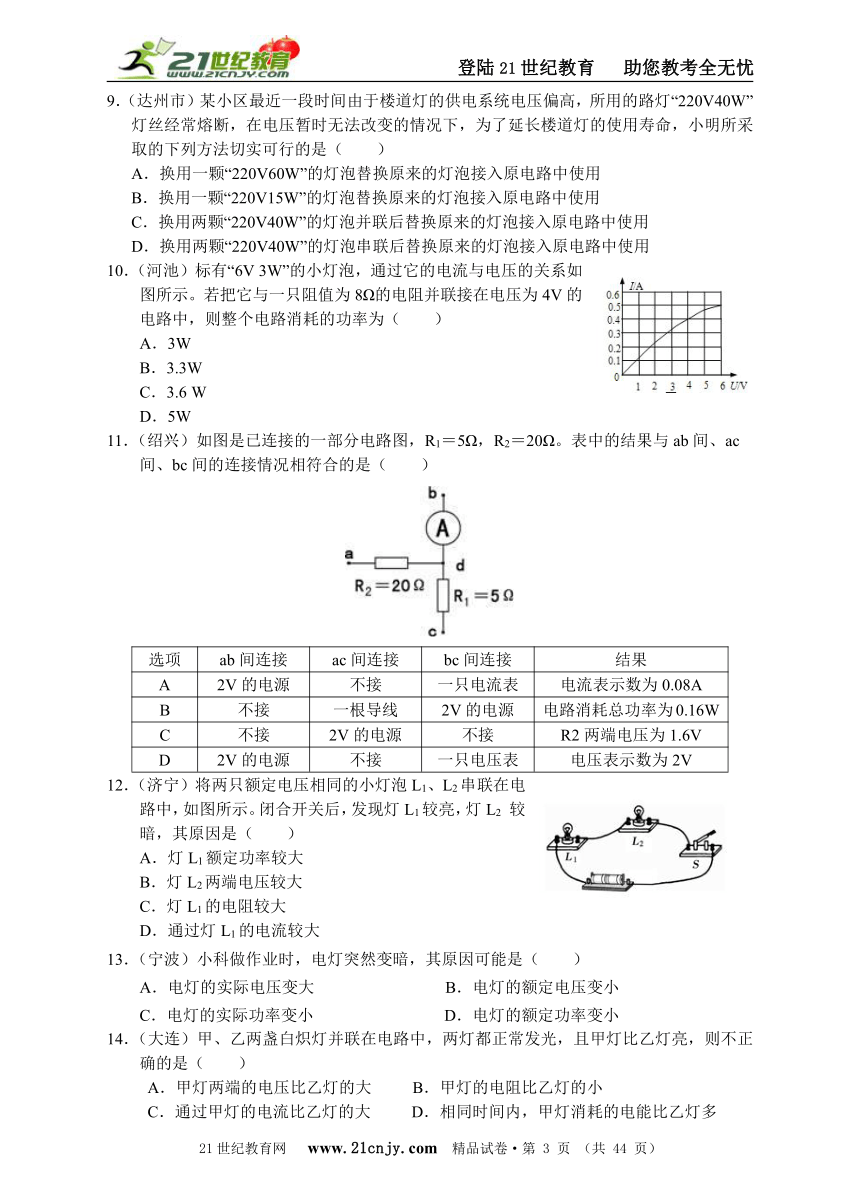

9．（达州市）某小区最近一段时间由于楼道灯的供电系统电压偏高，所用的路灯“220V40W”灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的使用寿命，小明所采取的下列方法切实可行的是（ ）
A．换用一颗“220V60W”的灯泡替换原来的灯泡接入原电路中使用
B．换用一颗“220V15W”的灯泡替换原来的灯泡接入原电路中使用
C．换用两颗“220V40W”的灯泡并联后替换原来的灯泡接入原电路中使用
D．换用两颗“220V40W”的灯泡串联后替换原来的灯泡接入原电路中使用
10．（河池）标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示。若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（ ）
A．3W
B．3.3W
C．3.6 W
D．5W
11．（绍兴）如图是已连接的一部分电路图，R1＝5Ω，R2＝20Ω。表中的结果与ab间、ac间、bc间的连接情况相符合的是（ ）
选项 ab间连接 ac间连接 bc间连接 结果
A 2V的电源 不接 一只电流表 电流表示数为0.08A
B 不接 一根导线 2V的电源 电路消耗总功率为0.16W
C 不接 2V的电源 不接 R2两端电压为1.6V
D 2V的电源 不接 一只电压表 电压表示数为2V
12．（济宁）将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。闭合开关后，发现灯L1较亮，灯L2 较暗，其原因是（ ）
A．灯L1额定功率较大
B．灯L2两端电压较大
C．灯L1的电阻较大
D．通过灯L1的电流较大
13．（宁波）小科做作业时，电灯突然变暗，其原因可能是（ ）
A．电灯的实际电压变大 B．电灯的额定电压变小
C．电灯的实际功率变小 D．电灯的额定功率变小
14．（大连）甲、乙两盏白炽灯并联在电路中，两灯都正常发光，且甲灯比乙灯亮，则不正确的是（ ）
A．甲灯两端的电压比乙灯的大 B．甲灯的电阻比乙灯的小
C．通过甲灯的电流比乙灯的大 D．相同时间内，甲灯消耗的电能比乙灯多

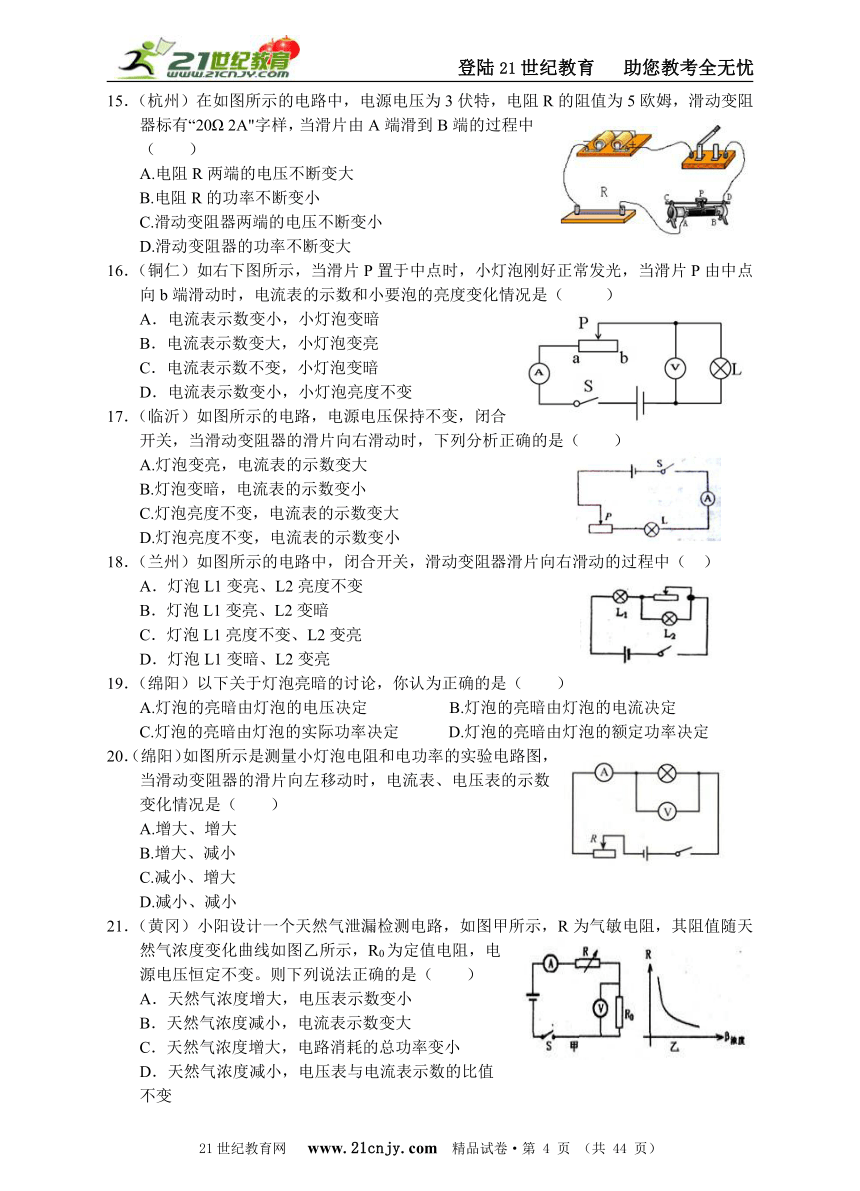

15．（杭州）在如图所示的电路中，电源电压为3伏特，电阻R的阻值为5欧姆，滑动变阻器标有“20Ω 2A"字样，当滑片由A端滑到B端的过程中（ ）
A.电阻R两端的电压不断变大
B.电阻R的功率不断变小
C.滑动变阻器两端的电压不断变小
D.滑动变阻器的功率不断变大
16．（铜仁）如右下图所示，当滑片P置于中点时，小灯泡刚好正常发光，当滑片P由中点向b端滑动时，电流表的示数和小要泡的亮度变化情况是（ ）
A．电流表示数变小，小灯泡变暗
B．电流表示数变大，小灯泡变亮
C．电流表示数不变，小灯泡变暗
D．电流表示数变小，小灯泡亮度不变
17．（临沂）如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是（ ）
A.灯泡变亮，电流表的示数变大
B.灯泡变暗，电流表的示数变小
C.灯泡亮度不变，电流表的示数变大
D.灯泡亮度不变，电流表的示数变小
18．（兰州）如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（ ）
A．灯泡L1变亮、L2亮度不变
B．灯泡L1变亮、L2变暗
C．灯泡L1亮度不变、L2变亮
D．灯泡L1变暗、L2变亮
19．（绵阳）以下关于灯泡亮暗的讨论，你认为正确的是（ ）
A.灯泡的亮暗由灯泡的电压决定 B.灯泡的亮暗由灯泡的电流决定
C.灯泡的亮暗由灯泡的实际功率决定 D.灯泡的亮暗由灯泡的额定功率决定
20．（绵阳）如图所示是测量小灯泡电阻和电功率的实验电路图，当滑动变阻器的滑片向左移动时，电流表、电压表的示数变化情况是（ ）
A.增大、增大
B.增大、减小
C.减小、增大
D.减小、减小
21．（黄冈）小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变。则下列说法正确的是（ ）
A．天然气浓度增大，电压表示数变小
B．天然气浓度减小，电流表示数变大
C．天然气浓度增大，电路消耗的总功率变小
D．天然气浓度减小，电压表与电流表示数的比值不变

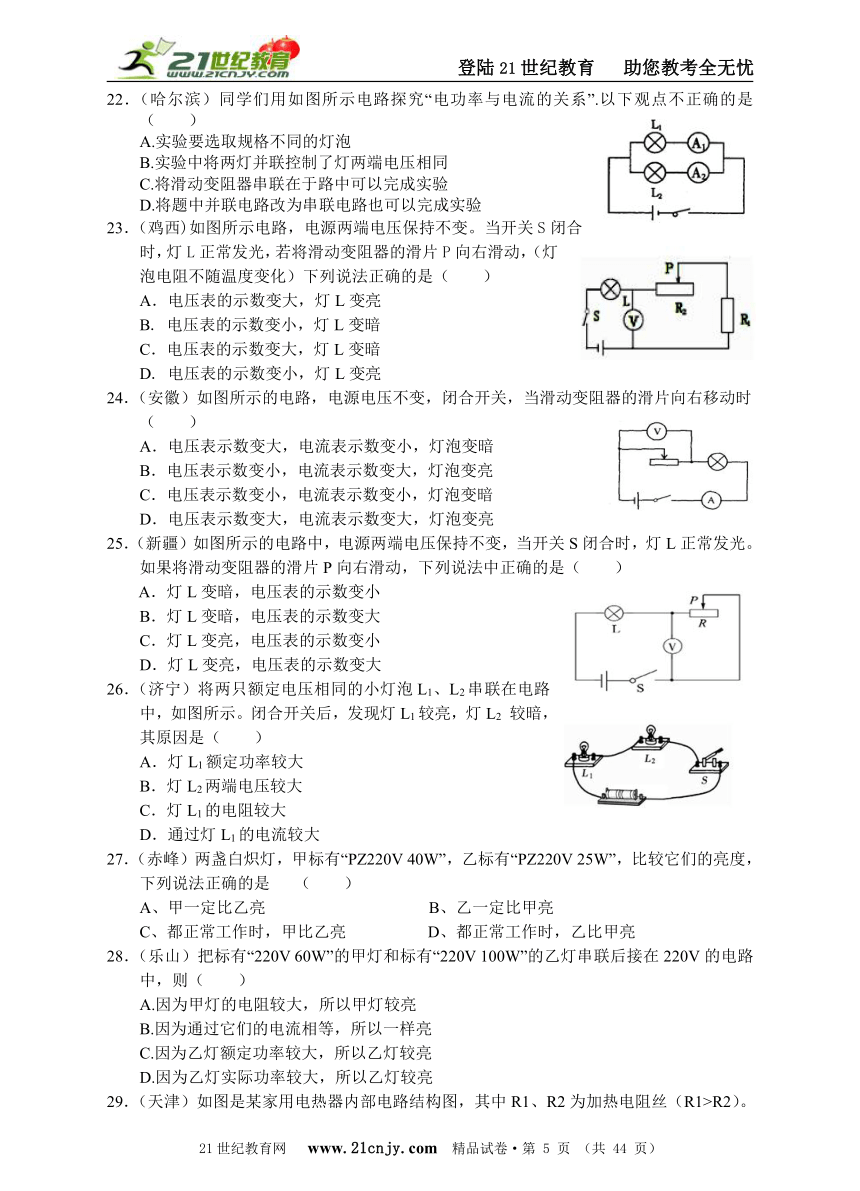

22．（哈尔滨）同学们用如图所示电路探究“电功率与电流的关系”.以下观点不正确的是（ ）
A.实验要选取规格不同的灯泡
B.实验中将两灯并联控制了灯两端电压相同
C.将滑动变阻器串联在于路中可以完成实验
D.将题中并联电路改为串联电路也可以完成实验
23．（鸡西)如图所示电路，电源两端电压保持不变。当开关S闭合时，灯L正常发光，若将滑动变阻器的滑片P向右滑动，（灯泡电阻不随温度变化）下列说法正确的是（ ）
A．电压表的示数变大，灯L变亮
B. 电压表的示数变小，灯L变暗
C．电压表的示数变大，灯L变暗
D. 电压表的示数变小，灯L变亮
24．（安徽）如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时（ ）
A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
C．电压表示数变小，电流表示数变小，灯泡变暗
D．电压表示数变大，电流表示数变大，灯泡变亮
25．（新疆）如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动，下列说法中正确的是（ ）
A．灯L变暗，电压表的示数变小
B．灯L变暗，电压表的示数变大
C．灯L变亮，电压表的示数变小
D．灯L变亮，电压表的示数变大
26．（济宁）将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。闭合开关后，发现灯L1较亮，灯L2 较暗，其原因是（ ）
A．灯L1额定功率较大
B．灯L2两端电压较大
C．灯L1的电阻较大
D．通过灯L1的电流较大
27．（赤峰）两盏白炽灯，甲标有“PZ220V 40W”，乙标有“PZ220V 25W”，比较它们的亮度，下列说法正确的是 （ ）
A、甲一定比乙亮 B、乙一定比甲亮
C、都正常工作时，甲比乙亮 D、都正常工作时，乙比甲亮
28．（乐山）把标有“220V 60W”的甲灯和标有“220V 100W”的乙灯串联后接在220V的电路中，则（ ）
A.因为甲灯的电阻较大，所以甲灯较亮
B.因为通过它们的电流相等，所以一样亮
C.因为乙灯额定功率较大，所以乙灯较亮
D.因为乙灯实际功率较大，所以乙灯较亮
29．（天津）如图是某家用电热器内部电路结构图，其中R1、R2为加热电阻丝（R1>R2）。下列关于电阻丝的四种连接方式，可使电热器提供不同的发热功率，其中大小说法正确的是（ ）
A、甲的连接方式发热功率最小 B、乙的连接方式发热功率最小
C、丙的连接方式发热功率最大 D、丁的连接方式发热功率最大
30．（吉林）如图所示电路，电源电压不变，R是定值电阻。当将一个“2.5V0.5A”的小灯泡接在a，b两点间是，小灯泡恰好正常发光；若换一个“3.8V0.5A”的小灯泡接在a，b两点间，则这个小灯泡（ ）
A、比正常发光亮些 B、比正常发光暗些
C、能正常发光 D、灯丝将会被烧断
31．（荆门）如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（ ）
A. 灯泡L变亮
B. 电压表示数变大
C. 电流表A1示数变小
D. 电路消耗的总功率变大
32．（义乌）如图甲所示，电源电压恒为9伏，滑动变阻器的最大阻值为100欧，电流在0.1安~0.4安之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（ ）
A．电子元件工作时，电阻保持不变
B．电子元件处于正常工作状态时，电路消耗的最小功率为3.6瓦
C．当P在中点时，电子元件与滑动变阻器的电压之比为1:1
D．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5欧~70欧
33．（无锡）小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是（ ）
A．电流表示数的变化范围是0～0.5A
B．滑动变阻器的电阻允许调节的范围是2.5～20Ω
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.7W
34．（柳州)如图所示，电阻Rl标着“lO Ω l A”，恐标着“5Ω 1.2 A”，电流表Al、A2量程均为0～3 A，电压表量程0—l5 V，在a、b之间接入电压可调的电源。闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过（ ）
A．16 V 1 A
B．l0 V 2.2 A
C．6 V 2.2 A
D．6 V 1.8 A
35．（潜江）饮水机、电饭煲等家用电器都具有保温和加热功能。同学们设计了模拟电路，如图所示。当S1闭合，S2断开时，为保温状态；当S1、S2都闭合时为加热状态。其中不符合上述要求的是（ ）
( http: / / www.21cnjy.com / )
二、简答题
1．（宁波)2011年3月，媒体上一则《家里90天没住人电表自走了300千瓦时》的报道引起了我市市民的关注，原来在这段时间内这户人家的总开关没有断开，空调、消毒柜和抽油烟机等电器处于待机状态。
（1）若上述耗电都是因用电器的待机而产生，则这些用电器待机消耗的总电功率约为
W； (保留一位小数)
（2）结合上述报道，请你提出一种节约电能的具体做法： 。
2．（绵阳）2010年上海世博会上，世博园区大量应用了LED技术。LED其实是一种半导体新型节能灯，它可以将电能的90％转化为光能（白炽灯只能将电能的20％转化为光能）。已知某LED灯在一定电压范围内的工作电流都是20mA，只是在不同的电压下发光颜色不同：当加在它上面的电压为1.8 V时，它发红光；当加在它上面的电压为1.4 V时，它发黄光；当加在它上面的电压为3.2 V时，它发蓝光。如果将该LED灯与一定值电阻R串联后接在电压为5V的电源两端时它发黄光，则该LED灯的电功率是_______W，定值电阻R阻值是________Ω。
3．（连云港)我国照明电路的电压为________V；教室内各日光灯之间的连接方式是______联（选填“串”或“并”）；小明家有一个标有“5W”字样的电蚊香加热器，正常工作1h消耗的电能为__________J。
4．（泸州）如图所示，上海世博会中的石油馆外立面由多组纵横编织的象征输油管道的PC造型组成，该馆使用了3.3×105个点光源，能不断显示出多种色彩和图案。其中每一个点光源都有6个LED（发光二极管），LED是一种 （选填“导体”、“半导体”或“绝缘体”）材料。若每个LED的额定功率均为0.1W，则石油馆所有点光源均正常工作时的总功率为 W。
5．（柳州）把5Ω的电阻R1与lO Ω的电阻R2串联接在一电压不变的电源上，如果通过电阻R1的电流为0．4 A，则该电源的电压为_______V。若把R1、R2分别串联、并联或单独连接到该电源上，则电路中的最大功率为_________W。
6．（漳州）安装额定功率为1500W的电热水器时，需加装一个开关便于控制热水器的工作。现有规格分别为“250V 6A”、“250V 16A”的两种开关。为了安全和实用，应选用规格为___________的开关和图11中______(选填“甲”或“乙”)插座。
7．（广安）为了搞好城市管理，我市在部分交叉路口相继安装了交通红绿灯和电子警察监控系统。如图所示为某一路口的红绿灯设施。已知三只灯泡均标有“220V 40W”字样，其中一只灯泡的电阻是 Ω，该设施正常工作一天(24h)将消耗 kW·h。
8．（临沂）某日光灯接在照明电路中正常工作时，其电流是0.13A，若通电10min，有 J的电能转化成了热能和 能。
9．（天津）标有“PZ220 60”的白炽灯正常工作电压为 V，额定功率为11W的节能灯与该灯泡均正常发光时亮度相当各自正常工作10h，节能灯少消耗 kwh的电能。
10．（吉林）一台“220V120W”的新型液晶电视机，正常工作2h消耗的电能为 。不看电视时及时切断电源，减少待机时间可以达到 的目的。
11．（西宁）如图是一台电冰箱的铭牌，其中“耗电量0.50（kW·h/24h）这个参数的含义是，该冰箱正常使用24h消耗的电能为 。如果按照额定功率是70W和24h计算，则消耗的电能是 kW·h，这个计算结果与电冰箱铭牌上提供的相关参数差异较大，是由于冰箱具有 工作的特点。
12．（福州）如图所示，电源电压不变，灯L标有“6V 6W”字样。当闭合开关S1时，灯L正常发光，它的电阻是________Ω；再闭合开关S2，前后两次电流表的示数之比为2：3，则电阻R的阻值为________Ω。
13．（连云港)把标有“6V 3W”的灯泡L1和标有“12V 3W”的灯泡L2串联接在电压为6V的电源两端，通过它们的电流为________A，它们消耗的功率之比为__________；若将它们并联接在该电源上，消耗的总功率为__________W。
14．（桂林）如图所示，电源电压不变。将定值电阻R1和R2串联后接在电源上，R1消耗的功率为3W，R2消耗的功率为6W，则R1＝ R2；若将它们并联后仍接在该电源上，则电路消耗的总功率为 W。
15．（鞍山）甲、乙两个灯泡分别标有“2 2 0 V 4 0 w”、¨2 2 0 V 60 w”字样，并联在2 2 0 V电源上，通过灯丝电流大的是____________灯泡,该灯泡的电阻是________。如果两灯泡钨丝长短一样，则钨丝较粗的是__________灯泡。正常使用相同时间，甲、乙两灯消耗的电能之比是__________________________。
16．（鸡西)某灯泡额定电压是24 V，正常发光时灯丝电阻为16Ω，若想使该灯泡在电源电压为36V的电路中正常发光，可在电路中串联一个阻值为 Ω的电阻；灯工作一段时间后，灯泡壁会变黑，这是 现象。
17．（株洲市）小林家住农村，他家的厕所离房子有一段距离，为了方便和节能，他用“220V，40W”的灯泡，阻值为1210Ω的电阻和开关Sl、S2设计了一个电路，电路图如图所示。天黑后，Sl处于闭合状态，当无人上厕所时，开关S2断开，灯光较暗，但能起到指示作用，此时灯泡消耗的电功率为 w；当有人上厕所时，闭合开关S2，灯泡正常发光，起到照明作用，此时灯泡消耗的电功率为 W。
18．（潜江）有一种亮度可以调节的小台灯，其电路图如图甲所示。电源电压为15V，通过灯泡L的电流跟其两端电压的关系如图乙所示，灯泡L的额定电压为12V。则灯泡L的额定功率为 W；调节滑动变阻器R，使灯泡L的功率为3.6W，此时滑动变阻器R连入电路的阻值为 Ω。
( http: / / www.21cnjy.com / )
19．（南京）如图所示，电源电压不变，R1=6Ω，R2=4Ω．
（1）当开关S1闭合，S2、S3断开时，电流表的示数为0.6A，电路总电阻是 Ω，电源电压为 V．
（2）当开关S1、S2和S3都闭合时，电流表示数为l.5A，此时 通过R1的电流是 A，10s内电流通过灯泡L做的功为 J．
20．（兰州）某同学在练习电路连接的实验中，根据如图所示的电路图连接了实物。检查电路连接无误后，闭合开关，观察到灯泡L1比灯泡L2亮一些。他猜想：灯泡L1靠近电池的正极，通过的电流比灯泡L2中的大，所以更亮一些。请你设计实验，验证这个猜想是错误的。
实验方案： （所需仪器不限）。
灯泡L1比L2亮的原因是： 。
21．（鸡西)灯L1标有“6V 6W”,L2标有“6V 3W”，串联接入电路，两灯都发光时电路中最大电流应为 A, 更亮些。
22．（莆田）将两盏相同的灯L1和L2串联或并联后，直接接在电压为6V的电源上。两灯都发光。请根据下列操作及观察到的现象，判断灯L1、L2的连接方式，并填入表格中。
操作 取下一盏灯 取下一盏灯 将电压表并联接在一盏灯的两端 将电压表并联接在一盏灯的两端
现象 另一盏灯仍能发光 另一盏不发光 电压表示数为3V 电压表示数为6V
L1、L2连接方式
23．（丽水）如图所示L1、L2两灯的电阻分别是R1、R2。当S1、S3 闭合，S2断开时，L1、L2 正常发光。当S1、S3断开，S2闭合时，L1、L2的连接方式是 ，如果此时L1亮、L2不亮，则L1、L2电阻的大小应满足的关系是 。
24．（哈尔滨）如图所示，电源电压为l2V，定值电阻R1为l2Ω，滑动变阻器R2标有“50Ω 1A”字样，电流表A1量程为0～3A，A2量程为0～0.6A。当滑动变阻器的滑片在中点时，通过滑动变阻器的电流为 A；在滑片移动过程中，电路消耗的最大功率为 W。
25．（襄阳）电阻R1上标有“1.5A 6Ω”字样，其中“1.5A”是允许通过R1的最大_______，电阻R2上标有“1A 10Ω”字样，将R1和R2并联在电路中，电路两端最多允许加_______V的电压；此时该电路中消耗的总功率为______W。
26．（大连）某家用电能表上标有“220V；10(20)A”字样。当家中部分用电器工作时，15min内耗电0.2kW·h，则这些工作的用电器总功率是_______W；该家庭最多还可以再增加 _______W的用电器同时工作。
27．（重庆）小明家中的电能表如图所示，从表盘信息可知，小明家接入的用电器总功率不能超过_ _W。当家里只有微波炉工作时，电能表在1 min内转60转，则微波炉消耗的电能为 J。
28．（威海）电子式电能表表盘上标有“3200imp/(kw.h)”字样（imp表示闪烁次数）。将某用电器单独接在该电能表上正常工作30min，电能表指示灯闪烁了320次，该用电器在上述时间内消耗的电能为 kw.h，该用电器的额定功率是 W。
29．（湛江）小鹏同学家的电能表如图所示，则小鹏家已消耗的电能为___kW h，转盘已转过______转；他发现家里只使用一只电水壶（其它用电器都关闭）时，观察到电能表转盘3分钟转过100转，电水壶工作时的实际电功率为______W．
30．（铜仁）石刚家的电能表上月的数字是02483，这个月的数字如右图 所示，可知他家本月用电 度，若每度电0.45元，则他家本月应支付电费 元；目前他家已有40W的灯泡5颗，15W的台灯4个，70W的电视机一台，200W的洗衣机一台，200W的电冰箱一个，750W的电饭锅一个；一天他的父亲未经计算，又购回了一台800W的电磨，石刚的妈妈说：不行了。而石刚说：不要紧。于是石刚为家里提出了一条合理的用电措施，你认为这条用电措施可能是 。（此空的答案不唯一，只要回答合理均可给分）
31．（兰州）暑假期间某同学和家人外出旅游，他忘记将家中电视机的电源关闭，电视机处于屏幕保护状态。出门前他家电能表的示数如图所示，10天后他回到家中，电能表的示数为1574.7。这段时间电视机消耗了 kw·h的电能，电视机处于屏幕保护状态时电功率约为 W。你从电能表的盘面上还能获得什么信息： （写出一条即可）。
32．（鞍山）接在家庭电路里的电能表如图所示，其额定电压为______V若安装时此表示数为零，则从安装电能表后到现在为止，用电器已消耗了_______________J电能，电能表转盘已转了____________r(圈)。若测得转盘在1 2 min内转动6 0r则所接用电器总功率为________________W。
33．（山西)只将一个“220V 500W”的电熨斗接入示数为的电能表所在的电路中，正常工作10h，消耗电能 _kw · h，此时电能表示数变为 。
34．（黄石）李明家中购买了一台空调，购买时广告宣传牌上标识有“1.5匹，制冷量3500W”，他查资料发现1.5≈1100瓦。李明想测量空调在一般情况下的实际功率，他只让空调工作，在6min内观察到他家的电能表的表盘转过了60转，电能表上标有600revs / kW·h。则此时空调的实际功率为W。
35．（新疆）电能表刚接入电路时示数是0，两周后电能表的示数如图所示，则这段时间内消耗的电能是 kW·h，电能表中的铝质圆盘共转了 revs。
三、实验探究题
1．（肇庆）如下图所示，在探究电流做功与哪些因素有关的实验中，小电动机通过细线将砝码吊起。
（1）请将滑动变阻器接入电路中（要求连线不得交叉）；
（2）若不计摩擦及损耗，则电流通过小电动机所做的功，与小电动机对________做的功相等；
（3）电流表和电压表的读数如图（甲）（乙）所示，则小电动机两端的电压是____V，电功率P电= _______ W；
（4）若砝码的重力是10N，小电动机在5s内将砝码匀速提升0.4m，则它的机械功率P=________W；
（5）P电与P的大小关系是P电________P (选填“＞”、“=”或“＜”)；造成这种情况的原因可能是_______________．（写出一条理由即可）
2．（济宁)电流做的功跟电压、电流和通电时间三个因素都有关。李明同学要通过实验探究电功跟电压的关系，他选用的器材如图所示。其中甲、乙两容器完全相同，电阻丝R1的阻值大于电阻丝R2的阻值。?
（1）请你用笔画线代替导线，帮他把实验电路连接完整。?
（2）他在该实验中选用两根阻值不同的电阻丝，其目的是 。
（3）在这个实验中，李明是通过观察比较 来比较电流做功多少的。电流通过电阻丝 做的功多（填R1或R2）。?
（4）由这个实验可以得到的结论是： 。
3．（北京）小林利用定值电阻R进行实验，记录的实验数据如下表所示。表中I为通过电阻R的电流，P为电阻R的电功率。请根据表中数据归纳电功率P与电流I的关系：在 的条件下，P = 。
I/A 0.2 0.3 0.4 0.5 0.6 0.7
P/W 1.2 2.7 4.8 7.5 10.8 14.7
4．（宁波）做“测小灯泡额定功率”实验时，小灯泡上标有“2．5V”字样。
（1）连接电路时，开关S应断开，防止因电路 (填“短路”或“开路”)而损坏仪器；
（2）按图甲所示的电路图，在不改变原有连接情况下，请你把图乙电路连接完整；
（3）实验中，当电压表示数为2．5V时，电流表示数如图丙所示，则小灯泡额定功率为 W。
5．（安徽)现要求测量“2.5V 0.3A”小灯泡的电功率，提供的器材如图所示。
（1）在方框中画出实验电路图；
（2）把实物图中实验器材连接成实验电路；
（3）为了比较小灯泡在不同发光情况下的电功率，同时为了方便调节和读数，请你设计出实验过程中，小灯泡两端应该调节出的几个电压值，并填人右表中。
6．（重庆）小雷想知道小灯的亮暗程度与什么因素有关。于是找来额定电流均小于0.6 A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图l6所示的电路开始探究。
（1）请你用笔画线代替导线，根据左图所示的电路图，将右图所示实物图连接完整。
（2）若小雷连接Eg路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的______．(选填“A、B”或“C、D”)接线柱接入了电路。
（3）小雷排除故障后，按右图所示的电路继续进行实验：
①闭合开关，滑片P向______ (选填“A"或“B")端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
②请将记录数据时遗漏的物理量和单位填入表格的空格处。
（4）小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数据得出的结论是小灯泡越亮，它的实际功率越______。
（5）用L2替换L1重复上面的实验时，需要改变________表的量程，发现灯L2的亮度变化规律与灯L1相似。
（6）小雷在实验结束后与同学们讨论：
①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确。"这种说法错误的原因是小雷忽略了______对小灯电阻的影响。
②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关 系。"你认为这种说法______ (选填“正确”或“错误”)。
7．（杭锦旗）在用电流表、电压表测小灯泡功率的实验时，灯泡上标有“3.4V”字样。小红设计的实验电路图如图甲所示，并连接了部分实验电路，如图乙所示。
（1）请你帮助小红完成实验电路的连接。
（2）连接完实验电路后，小红闭合开关，发现：灯泡不亮，电流表无示数，电压表有示数且接近于电源电压。请你帮助小红分析电路出现故障的原因： 。
（3）排除故障后，小红调节滑动变阻器，使灯泡正常发光，此时电流表的示数如图丙所示，读数为 A，则小灯泡的额定功率为 W。
（4）假若电压表15V量程损坏，3V量程能正常使用，电源电压为6V且稳定不变，仍利用现有的器材完成实验，你认为正确的操作方法是：
8．（南京）在“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V，
正常发光时的电阻约为8Ω，实验器材如图甲所示．
（1）在图甲中，请你用笔画线代替导线将电路连接完整(导线不得交叉)；
（2）在连接电路时开关应 ，滑动变阻器的滑片应放在 (选填“A”或“B”)端；
（3）某次实验中，电压表读数为l.8V．要测量小灯泡的额定功率，应将滑片向 (选填“A”或“B”)端滑动，小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为 W．
9．（温州）小明设计焉如图甲所示的电路图，用来测定额定电压为“2.5伏”的小灯泡的电功率。各元件都完好，电源电压保持不变。
（1）小明将各元件连接成如图乙所示的电路，请指出其中的错误：__________________。
（2）电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到__________时，表明小灯泡正常发光，并记录电流表的示数。
（3）为了进一步探究小灯泡的亮度与实际电功率的关系，小明继续调节滑动变阻器的滑片，并记录数据如右表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为_______瓦。
10．（宿迁）在测量额定电压为2.5V的小灯泡电功率的实验中，电路已部分连接，如图甲所示，
（1）请你用笔画线代替导线，将图甲中的电压表接在灯泡两端．
（2）正确接入电压表后闭合开关，发现灯泡不亮，电流表无示数，电压表示数等于电源电压，其故障可能是 ．
（3）排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将滑片P向 （选填“A”或“B”）端移动，使电压表的示数为 V．
（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是 W。
11．（黄冈）小阳利用已有的实验器材，为了测定标有“2.5V”字样小灯泡的额定功率，设计了如图甲所示的电路图，其中定值电阻R0的阻值为5Ω。
（1）请你依据电路图用笔画线代替导线，把图乙连接完整。(导线不得交叉)
（2）正确连接好电路后，闭合开关s，调节滑动变阻器滑片，使电流表A1示数为________A时，小灯泡正常发光。此时电流表A2的示数如图丙所示，则小灯泡的额定功率为________W。
（3）在实验测量过程中，电流表A1与R0串联起来作用相当于________。
12．（成都）在“测定小灯泡的额定功率”的实验中，实验器材如图18所示，小灯泡额定电压为2.5V。
（1）在方框内画出你设计的实验电路图。
（2）小赵同学连接好电路后，闭合开关时，发现灯光特别亮，这表明他在闭合开关前没有 。
（3）小赵同学移动滑动变阻器的滑片P，记下了三组对应的电压表和电流表的示数，如下表所示。由此可知，他在实验中，电压表选择的量程应该是 ；该小灯泡的额定功率是 W。
实验序号 电压表示数/V 电流表示数/A 电功率/W
1 1.5 0.16
2 2.5 0.2
3 3 0.24
13．（衡阳）28．在“测定小灯泡的电功率”的实验中，已知小灯泡的额定电压为3.8V。如图是小严同学连接的实物电路。
（1）实验中，连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是 。
（2）排除故障后，闭合开关，移动滑动变阻器的滑片到某一点，电压表的示数如图甲所示，为 V，要测量小灯泡的额定功率，应将滑片P向 端（填“A”或“B”端）的方向滑动；
（3）当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是＿＿W。
14．（武汉）24.某同学利用图甲所示的电路测量小灯泡的电功率。已知小灯泡L的额定电压为2.5V，定值电阻R0的阻值为20Ω，电源电压U保持不变。
（1）请根据图甲将图乙中的实验电路连接完整（导线不允许交叉）
（2）开关S连接触点“1”，滑动变阻器的滑片从最左端移到最右端时，电流表的指针在图丙所示的位置，则电源电压U＝ V。
（3）开关S仍连接触点“1”，滑动变阻器的滑片向左移到某一位置时，电流表的示数为0.15A，则此时滑动变阻器接入电路的阻值为 Ω；再将开关S连接触点“2”，电流表的示数为0.2A，则小灯泡的实际功率为 W；为了使小灯泡正常发光，滑动变阻器的滑片应向 滑动。
15．（泸州）一只标有“3.8V”字样的小灯泡，小明想测出它的额定功率，他选用了以下器材：电流表、电压表、开关、滑动变阻器各一只，导线若干。小明经检验发现电压表的0~15V量程已损坏，但0~3V量程完好无损。所提供的电源电压恒为6V，于是小明设计了如图甲所示的电路进行实验。
（1）你按照明设计的电路图将乙图中的实物连线补充完整。
（2）要测出小灯泡的额定功率，应该调节滑动变阻器的滑片P，直到电压表的示数为
V，此时电流表的示数为0.24A，小明测出该小灯泡的额定功率是 W。
16．（桂林）如图所示，是小明在“测量小灯泡电功率”实验中连接的实验电路，所用小灯泡的额定电压为3.8V，电源是电压为6V且保持不变的蓄电池组。
（1）实验开始，当开关闭合，变阻器滑片P向右移动时，电流表示数 ，电压表示数 。（选填“变大”、“变小”或“不变”）
（2）同组的小红发现连线中有一处不符合实验要求，所以才出现上述现象，而且只需改动一根导线的连接，就可以顺利进行实验。请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线。
（3）电路连接正确后，小明他们正常进行实验并将实验数据记录在下表中。若第二次测量时电流表的示数如图19所示，则此时电路电流为 A，可得小灯泡的额定功率为 W。分析表中数据，请写出你还能得出的一个结论： 。
实验次数 1 2 3
电压/V 3.0 3.8 4.5
电流/A 0.36 0.45
（4）如果电压表的0～15V量程被损坏，只有0～3V量程能正常使用，实验室里也没有其它电压表可供更换，要求利用现有器材测出小灯泡的额定功率。请在虚线框中画出你设计的电路图。
17．（泉州）在测定小灯泡的额定功率的实验中．小灯泡的额定电压为2.5V．小灯泡的电阻大约是10Ω，两个规格分别是“l0Ω，1A"、“50Ω，5A·，的滑动变阻器．电源电压6v。
( http: / / www.21cnjy.com / )
(1)本次实验中应选择规格为_____的滑动变阻器；图17(a)已经连接了部分电路，请用笔画线代替导线将电路连接完整。在连接电路前，开关要断开。正确连接电路后，闭合开关前滑动变阻器的滑片应移至_____端(填“A”或“B”)。
（2）闭合开关后发现电流表指针向左偏转如图17(b)所示．产生故障的原因可能是____________________，排除故障后，调节滑片的位置，当电压表的示数2．5V时，电流表的示数如图17(c)所示为_____A，小灯泡的额定功率是_____W。不改变这个电路，还可以完成的实验有： （写出一个即可)。
18．（鞍山）在“测量小灯泡的电功率”的实验中，小明同学所连接的实物图如图所示。灯泡的额定电压是2.5 V，滑动变阻器标有"1 5 Ω 1 A"字样。
(1)用笔画线把电流表、电压表正确连入电路。
(2)开关闭合前，应将滑片P放在_________(填“a”或“b”)端。
(3)如果电路连接正确，闭合开关后，发现灯泡不亮，此时电压表示数为零，电流表有示数，其故障是_____________________________________。
(4)排除故障后，小明调节变阻器滑片的位置，当小灯泡正常发光时，电流表示数如图所示，此时小灯泡电阻是__________Ω,小灯泡的额定功率是____________w
19．（鸡西)某实验小组的同学用“伏安法”测量小灯泡电功率，待测小灯泡额定电压为3.8V ，小灯泡的额定功率估计在1 W 左右。
（1）请用笔画线代替导线，完成图乙中实物电路的连接，连线时导线不能交叉。
（2）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是 。
（3）故障排除后，移动滑动变阻器的滑片，小灯泡正常发光时，电流表示数如图甲所示，请读出电流表的示数，并填入表格中。
（4）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整。
电压U/V 1.5 2.0 2.5 3.0 3.8 4.0
电流I/A 0.2 0.22 0.25 0.28 0.34
电功率P/W 0.3 0.44 0.625 0.84 1.36
灯泡发光情况 很暗 暗 正常发光 很亮
（5）小组同学们分析实验数据得出：小灯泡的发光亮度是由灯泡的 决定的，且灯泡的 ，灯泡发光越亮。
（6）用图乙电路还可测量灯泡的 ，当小灯泡正常发光时的电阻是 Ω（取整数）。
20．（山西）小豪在“测定小灯泡电功率”的实验申，小灯泡的额定电压为2.5V，电阻约为10Ω。（1）如图12所示是他连接的实验电路，其中有不根导线连接错误。请你在错误的导线上画“×”，并用笔画线代替导线画出正确的导线。
HYPERLINK "http://www.21cnjy.com/"
( http: / / www.21cnjy.com / )
（2）电路连接正确后，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这十现象的原因是 。
（3）排除故障后，继续实验，并根据实验数据画出如图13所示的U-I图像，计算出小灯泡的额定功率是 W，请你将小灯泡正常工作时的电流在如图14的电流表中标出。
（4）根据图像可判断小灯泡的电阻随电压升高逐渐 ，原因是 。
21．（黄石）王明同学准备测量额定电压为2.5V 的小灯泡在实际工作时的功率，根据已有器材，他设计好了电路原理图，并完成了实物连接．如图11所示。
（1）根据实物连接图，请你在虚线框内画出与之对应的电路原理图
（2）在某次测量过程中，闭合开关后，电压表和电流表的示数如图12 所示，则电压表的示数为V，电流表的示数为A，则此时小灯泡的功率为W。（最后一空保留两位小数）
（3）滑动变阻器的滑片P向B 端滑动后，小灯泡的电功率将。（选填“增大”、“减小”或“不变”)
（4）王明同学经过多次测量与计算后，得到了一组功率P 与电压的平方U2的数据，下列各图中能正确表示P 与U2的关系的是： （灯丝电阻不变）
22．（盐城）小华做测量灯泡电功率的实验，所用小灯泡额定电压为2.5V．
（1）如图甲所示，用笔画线代替导线，将实验电路连接完整．
（2）当电压表的读数为 V时，小灯泡达到额定功率，此时电流表的示数如图乙所示，其值为 A，小灯泡的额定功率为 W．
（3）实验时闭合开关，两表均有示数，然后将灯泡从灯座中取走，电流表 （有/没有）示数，电压表 （有/没有）示数．
23．（襄阳）小龙按图甲所示的电路测量小灯泡的功率。
（1）图乙中的实物图缺少两条导线，请用笔画线代替导线，将实物图补充完整（导线不交叉）。
（2）小龙吧滑动变阻器调到正中的时候，突然间发现两个电压表的读数变成相同的了（但都不为零），造成这种故障的可能原因是________________________________。
（3）小龙另外带了一个定值电阻R1，于是他对电路进行了改造，改造之后的电路如图所示，他移动滑动变阻器，任意收集了两组数据如下表，根据图、表可知，电灯L的最大功率是__________W。（假设电灯的电阻不变）
24．（宜昌）小明做“测定小灯泡额定功率”的实验.被测小灯泡的额定电压为3.8V，实验室有如下器材：电压恒定为4.5V的电源、电流表、电压表、滑动变阻器、开关各一只，导线若干。
HYPERLINK "http://www.21cnjy.com/"
（1）图甲是小明连接的实物图，连接错误的器材是：______。若按此实物图进行实验，闭合开关，滑片P向左移动时，电流表的示数将______，电压表的示数将______，小灯泡的亮度将______.（以上三空均填“变大”“变小”或“不变”）
（2）小明重新正确连接电路后，调节滑动变阻器使小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是____W（保留一位小数），此时滑动变阻器接入电路的阻值约为______Ω。（保留一位小数）
25．（淮安）测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
（1）连接电路时开关应 _______ ,电流表的量程应选 0 - ______ A。
（2）用笔画线代替导线，连接完整如图a所示的实物电路。
（3）闭合开关前，图中滑动变阻器的滑片P应位于 _____ （选填“A”或“B”）端。
（4）闭合开关，移动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数、电流表无示数，原因可能是 _______________ （写出一种即可）。
（5）排除故障后，闭合开关、移动滑片P至电压表的示数如图b所示，其读数为 ______ V；要获得小灯泡额定功率的数据，滑片P应向 ________ （选填“A”或“B”）移动。
（6）改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图c所示的I – U图象。由图象可知，小灯泡两端电压是1.5V时，其电阻是 ___ Ω，额定功率是 ___ W。
26．（莆田）在“测量小灯泡电功率”的实验中，需要的有：额定电压为2.5V的小灯泡一只，新干电池两节，电流表、电压表、滑动变阻器和开关各一只，导线若干。实验电路及实物连接图如下图甲、乙所示。
HYPERLINK "http://www.21cnjy.com/"
（1）图乙已连接了部分电路，请用笔画线代替导线，按照电路图将未连接的电路完整。
（2）连接好电路，闭合开关前，应将滑片P放在变阻器的 端。
（3）闭合开关，调节滑动变阻器滑片P，当电压表示数为 V时，小灯泡正常发光，此时，电流表的示数如图丙所示，该电流是 A，该灯泡的额定功率是 W。
（4）完成上述实验后，继续测量并描绘出小灯泡的电流随其电压变化的关系图像，如图丁所示，由图像可知，当通过灯泡的电流为0.1A时，滑动变阻器接入电路中的电阻是 欧。
（5）若实验中，无论怎样移动滑片P，灯泡两端电压表示数始终为3V，电流表示数几乎为零，电表完好，则电路故障可能是 。
27．（徐州）某学习小组想测一个额定电压为2.5V的灯泡的额定电流．已知电源电压为6V．
（1）他们设计的电路如图a所示，请你在图中两个圆圈内分别正确填入电压表或电流表符号．
（2）电压表有0~3V和0~15V两种量程，他们应选用 V量程．
（3）连接电路后闭合开关，灯泡不亮．小组同学提出下列原因，其中不合理的是（ ）
A．滑动变阻器接入电路电阻太大
B．导线接触不良
C．灯泡灯丝断了
D．电源正、负极接反了
（4）问题解决后，继续实验．灯泡正常发光时，
（5）电流表的表盘如图b所示，则灯泡的额定电流为 A．
28．（丽水）小金、小丽在进行“测定小灯泡额定功率”的实验时，电源电压为3伏恒定不变，他们设计的实验电路图如图甲所示。
（1）小金实验时使用的小灯泡的额定电压为2.5V。
①根据电路图连接好电路后，闭合开关，发现小灯泡较暗，移动滑动变阻器金属滑片，小灯泡亮度不变。如果实验中所用的滑动变阻器如图乙所示，你认为造成上述现象的原因是将滑动变阻器的 (用字母表示)两接线柱连入到电路所引起的。
②正确连接后，小金通过实验得到的数据如下表，请分析数据并回答：
实验序号 1 2 3 4 5 6
小灯泡两端的电压U/伏 0.5 1.0 1.5 2.0 2.5 2.8
通过小灯泡的电流I/安 0.08 0.10 0.14 0.18 0.20 0.22
小灯泡的发光亮度 不发光 很暗 较暗 较亮 正常发光 很亮
小灯泡的额定功率为 瓦；小灯泡实际功率与其发光亮度之间的关系是 。
（2）小丽使用的小灯泡额定电压为2.0伏。根据电路图正确连接电路后，调节滑动变阻器滑片过程中，小灯泡灯丝突然烧断了，她立即观察电压表和电流表的示数。其示数分别为： 。
29．（昆明）在“测定小灯泡额定功率”的实验中，
(1)小华按照电路图进行连接，当他刚把最后一根导线连接好，小灯泡就立刻发光了。出现这种现象，是由于在连接电路前________。除此之外，连接电路还要注意两点：一是连接电路前要使变阻器置于最大阻值处，二是闭合开关前要先进行________。变阻器置于最大阻值处的作用是____________。
(2)小华按规范要求重新连接好电路(如图12)，闭合开关后，发现小灯泡不亮。他利用电压表判断故障(假设故障只有一处)，保持电压表接d点的一端不动，另一端分别接a、b、c三点。分别接a、b两点时电压表均无示数，接c点时电压表有示数，故障原因是__________。
(3)排除故障，电路恢复正常后，滑片P向左滑动的过程中，小灯泡的功率________(选填“变大”、“变小”或“不变”)，小灯泡的亮度________ (选填“变亮”、“变暗”或“不变”)。
30．（潜江）4测量小灯泡额定功定功率”的实验中，有如下器材：被测小灯泡（额定电压为3.5V，阻值约为10Ω）、电源（电压为6V）、滑动变阻器（10Ω，1A）、电压表（0~3V，0~15V）、定值电阻R0（5Ω，1A）、开关各一个，导线若干。
( http: / / www.21cnjy.com / space.php uid=1035328 )
（1）请用笔划线代替导线，将图甲中电压表接在小灯泡两端（导线不得交叉）。
（2）闭合开关前，将滑动变阻器的滑片移到 （选填“左”或“右”）端。闭合开关，移动滑动变阻器的滑片到某一位置，使电压表的示数U1=3.5V。
（3）保持滑动变阻器滑片的位置不变，断开开关，将电压表改接在R0两端。请在图乙虚线框中画出相应电路图。
（4）闭合开关，电压表示数U2如图丙，则U2= V，小灯泡的额定功率为 W。
31．（漳州）在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，电源为2节干电池。
(1)根据图甲所示电路图，用笔画线代替导线将图乙中的电路连接完整。
(2)正确连接电路后，闭合开关，灯泡不亮。当移动滑动变阻器的滑片，发现小灯泡忽灭忽亮。造成这种现象的原因可能是：______________________________________。
(3)排除电路的故障后，闭合开关，移动滑动变阻器的滑片，测得如下所示的三组数据。当电压表的示数为2.5V时，电流表示数如图丙所示，请把电流表的示数填入下列表格中。
实验次数 1 2 3
电压表示数/V 2 2.5 3
电流表/A 0.34 0.44
小灯泡的亮度 暗 亮 很亮
分析上表，可以发现小灯泡亮度是变化的，小灯泡的亮度是由_______(选填“实际功率”或“额定功率”)决定的。
(4)本实验测多组数据与测量物体长度时测多组数据的目的_______(选填“相同”或“不相同”)，本实验测多组数据的目的是：_____________________________。
四、分析计算题
1．（盐城）如图所示是小明制作的一只模拟调光灯．电源电压为3V，小灯泡额定电压为2.5V．闭合开关，回形针在铅笔芯最右端时，灯泡两端的电压为0.6V，流过灯泡的电流为0.1A．向左移动回形针，小灯泡正常发光时，流过灯泡的电流为0.3A．求：
（1）小灯泡正常发光时的电阻；
（2）回形针在最右端时，铅笔芯接入电路的电阻；
（3）小灯泡正常发光时，铅笔芯5min内消耗的电能．
2．（菏泽）浴霸是安装在浴室内供取暖和照明的家用电器，某品牌浴霸的铭牌和简化电路如图所示，L为照明灯，L1和L2是两个功率均为275 W的红外线取暖灯
额定电压 额定频率 额定功率
照明 取暖
220V 50HZ 40W 550w
（1）浴霸工作时，为了使取暖功率达到最大值，应闭合的开关是
（2）照明灯工作时，它的电阻是多大？
（3）三灯同时正常工作半小时，消耗多少电能？
3．（衢州）某品牌“第一代热风干手器”热功率高，不仅耗能大，而且工作时电器内部温度高，电子器件和线路容易老化，使用寿命短；目前开发的“第二代高速干手器”采用高速电机，风速可达到100米／秒，只需要几秒钟即可干手，不需要高温，热功率低，所以耗能低，故障率也低，使用寿命长。
第一代热风干手器与第二代高速干手器参数对比表
额定电压 额定总功率 干手时间
第一代热风干手器 220伏 2000瓦 36秒
第二代高速干手器 220伏 1100瓦 6秒
请完成下列问题：
（1）与“第一代热风干手器”相比，“第二代高速干手器”能加快干手的主要原因是 ；
（2）第二代高速干手器正常工作时的电流是多少
（2）如果电价为1元／千瓦时，正常使用一只第二代高速干手器与使用一只第一代热风干手器相比，一个月能节约多少元钱 (均以每天使用240人次，一个月以30天计)
4．（长春）小红陪妈妈去买电热取暖器，售货员介绍说：“这一款电热取暖器很省电，连续工作一昼夜耗电不到5度。”细心的小红仔细观察了电热取暖器的铭牌（如下表），对售货员的省电说法产生怀疑。请你通过计算帮助小红判断售货员的说法是否可信？
计算过程：售货员的说法可信吗？
5．（鞍山）实验室提供的实验器材有电源、电流表、电压表各一只，两只定值电阻R 1=6Ω，R 2=4Ω。
（1）请你任选其中三件器材用符号表示填入图中，组成甲、乙、丙、丁四个不同的电路，要求组成电路的各元件均能正常工作且各个电路消耗的电功率P甲>P 乙>P丙>P丁。
（2）若电源电压为6 V，求甲图电路的总功率及电流表读数。
6．（威海）如图所示，小灯泡L标有“6V3W”字样，滑动变阻器的最大阻值为100Ω，电压表的量程是0－15V，闭合开关后，移动滑动变阻器，使电压表的示数为6V，这时灯泡正常发光，求：
（1）电源电压。
（2）当滑动变阻器接入电路中的电阻是28Ω时，小灯泡消耗的实际功率。
7．（柳州）如图，电源电压l8 V且保持不变，电流表接“0～0.6 A”量程，电压表接“0～15 V”量程，灯泡上标有“6 V 3 W”字样，灯丝电阻保持恒定不变。求：
（1）灯泡正常发光时的电流；
（2）当电流表的示数为0.4 A时，电压表的示数；
（3）为了保证电路的安全，滑动变阻器的最大阻值和允许接入的最小电阻.
8．（河池）如图所示，电源电压为9V保持不变，灯L上标有“6V 6W”字样，滑动变阻器R1的最大阻值为40Ω，R2=20Ω，灯泡的电阻不变。求：
（1）灯泡的电阻。
（2）当S1断开，S2闭合，滑动变阻器的滑片在最左端时，电路中的电流。
（3）电路工作时消耗的最小功率。
9．（荆门）如图所示，电源电压恒定不变，小灯泡L上标有“6V 3W”字样，已知滑动变阻器R的最大阻值为20Ω，电流表的量程为0—0.6A，电压表的量程为0—3V。灯泡电阻不随温度变化，求：
（1）闭合S1、断开S2，滑动变阻器滑片在最右端时，此时灯泡的实际功率为0.75W，求电压电压是多大
（2）闭合S1、S2，要保证电路中各元件安全，求滑动变阻器R的取值范围。
10．（威海）图甲是内胆为铝质材料的电饭锅，内部电路如图乙所示，R1是加热电阻，阻值为48.4Ω；R2是限流电阻，阻值为484Ω。煮饭时，接通电源（220V50Hz），闭合手动开关S1，电饭锅处在加热状态。当锅内食物温度达到103℃时，开关S1会自动断开，断开后若无外力作用则不会自动闭合，S2是一个自动温控开关，当锅内食物温度达到80℃时会自动断开，温度低于70℃时会自动闭合。（已知水的比热容为4.2×103J/(kg. ℃);查表可知铝的熔点为660℃）请解答下列问题：
（1）如果接通电源后没有放入食物就闭合开关S1，电饭锅 的内胆是否会熔化？为什么？
（2）在保温和加热两种情况下，电饭锅消耗的电功率之比是多少？
（3）若在一个标准大气压下将温度为20℃，质量为2.5kg的水烧开需要16min40s，求电饭锅正常工作时电能转化为内能的效率是多少？
11．（广安）下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝。求：
（1）电烤箱在高温档正常工作15min所消耗的电能；
（2）电烤箱在低温档正常工作时，R2的阻值是多少；
（3）假设在用电高峰时，家庭电路实际电压为200V，电烤箱在高温档的实际功率是多少（实际功率计算结果保留到小数点后1位）？
12．（铜仁）如下表及图所示，是某电热饮水机说时书的一些数据和电路原理图，该电热饮水机有加热和保温两种工作状态（由机内的温控开关S0控制）。求：
（1）当开关S闭合，开关S0断开时，饮水机的功率是多大？
（2）保温电阻R2的阻值是多少？
（3）若正常工作时，该电热器加热的效率为90％，将满热水箱的水从20℃加热到95℃需要多长时间？（C水=4.2×103J/kg·℃）
13．（成都）如图所示为某电热饮水机的电路原理图，饮水机有加热和保温两种工作状态，饮水机热水箱内水温达到92 ℃时开关S1自动断开，处于保温状态；当水温降至一定温度时，S1又闭合重新加热． 已知电源电压保持220 V不变，电阻R1的阻值为1210 Ω，电阻R2的阻值为121 Ω。求：
⑴ 饮水机处于保温状态时的电功率是多少？
⑵ 饮水机处于加热状态时电路的总电流是多少？
14．（龙岩）某种电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从它的说明书上收集到如下数据及图22所示的简化电路原理图。
（1）当S闭合，S0断开时，饮水机处于 （填“加热”或“保温”）状态。
（2）求：①一满热水箱水的质量；②保温时的电流。（1L=1×10－3m3）
（3）将一满热水箱的水从20℃加热到80℃需要吸收多少热量？若加热效率为90%，
需要加热多长时间？ [c水=4.2×103J/（kg·℃），ρ水=1.0×103kg/m3]
15．（桂林）小明的妈妈为了改善早餐的营养，买了一台全自动豆浆机，如图甲所示。图乙所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸。下表是这个豆浆机的主要技术参数；如图所示是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作的“P－t”图像。
请解答下列问题：
（1）豆浆机正常工作时的最大电流是多大？
（2）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？
（3）在一次豆浆机工作的时候，小明将家里的其它用电器都关闭，他观察到豆浆机的电热管工作时，家里标有“1200r/kW·h”字样的电能表转盘在1min内转过了20转。此时电路的实际电压是多大？
16．（南宁）图甲是测量高于江水警戒水位装置的原理图。长方柱形绝缘容器A内部左右两面插有竖直薄金属扳并与电路连接，底部有一小孔与江水相通，且容器底面低于警戒水位1m。已知电源电压恒为6V，小灯泡标有“4V 2W”字样（设灯丝工作电阻不变）。两金属扳间的江水电阻R与x的关系如图乙所示（x为容器内水柱高度h的倒数，即x=1／h）。求：
（1）小灯泡正常工作时的电阻是多少？
（2）当电压表示数为2V时，通过小灯泡的电流是多少？此时，持续通电5min，灯泡消耗了多少电能？
（3）当小灯泡正常工作时，江水水位高于警戒水位多少米？
17．（山西）PTC是一种新型的半导体陶瓷材料，它的发热效率较高，PTC有一个人为设定的温度。当它的温度低于设定温度时，其电阻值会随它的温度升高而变小；当它的温度高于设定温度时，其电阻值随它的温度升高而变大。如图所示的陶瓷电热水壶就使用了这种材料。它的工作电路如图所示，R0是定值电阻，其阻值不受温度的影响。RT是PTC的电阻，它的电阻值与温度的关系如图所示。该电热水壶在RT设定温度状态工作时，电路消耗的总功率1100W。
( http: / / www.21cnjy.com / )
（1）R0的阻值为多少
（2）当RT的温度为130℃时，电路中RT的实际功率为多少
18．（山西）LED灯是一种新型的环保节能灯，小梦为了探究LED灯与家用普通白炽灯、普通节能灯的发光效率，他用如图15所示的装置进行了实验（其中R0为光敏电阻，其电阻值与光照强度成反比）其实验步骤如下：
( http: / / www.21cnjy.com / )
根据小梦的探究，请回答：
（1）电能转化为内能最多的灯是 ，这是通过观察 来比较的。
（2）电能转化为光能最多的灯是 ，这是通过观察 来比较的。
（3）LED灯的发光效率较 (填“高”或“低”)。
（4） 综合分析表中数据可知，15W的LED灯的发光亮度与 的白炽灯发光亮度相当。
19．（莆田）小聪同学将一个报废了的电吹风（铭牌如下表），拆开来研究。他发现电吹风中有电热丝，电动机和开关等，他画出的电吹风的电路图如图所示。问：
( http: / / www.21cnjy.com / )
（1）该电吹风正常工作且吹热风时，电热丝R中的电流多大？
（2）小聪同学画出的电路图有何错误之处？
（3）如何改正？请画出改正后的电路图。
20．（丽水）如图是一种多功能蒸汽电熨斗，其说明书的部分内容如下：
请认真阅读后解答下列问题：
（1）为了安全用电，该电熨斗的电源线插头应选图中的 ▲ （填“A”、“B”）；
（2）该电熨斗正常工作时的电流是多少安
（3）该电熨斗正常工作10分钟消耗多少电能？
参考答案
一、选择题
1．A
2．A
3．A
4．C
5．B
6．C
7．C
8．A
9．D
10．C
11．C
12．C
13．C
14．A
15．B
16．A
17．A
18．D
19．C
20．A
21．D
22．D
23．C
24．B
25．B
26．C
27．C
28．A
29．BD
30．B
31．D
32．D
33．C
34．D
35．D
二、简答题
1．（1）138.9 （2）较长时间不适用电器时，要及时切断电源等
2．0.048 130
3．220 并 1.8×l04
4．半导体 3.3×104 W
5．6 10.8
6．“250V 6A” 甲
7．1210 0.96
8．17160 光
9．220 0.49
10．0.24kw.h（或8.64×105J） 节约电能（或节能，或省电）
11．0.5kW·h 1.68
12．6 12
13．0.1 1:4 3.75
14．0.5；40.5
15．乙 806.7 乙 2：3
16．8 凝华（或先升华，后凝华）
17．10 40
18．9.6 15
19．(1)10 6 (2)1 30
20．实验方案：将电流表分别串联在A、B、C三点，闭合开关，测量出A、B、C三点的电流，比较其大小（或：将两只灯泡的位置调换后，闭合开关，观察两只灯泡的亮度是否变化）。
原 因：由于串联，通过两只灯泡的电流相等，根据P=I2R可知，电阻大的灯泡，实际功率大， 灯泡就亮一些（本题有其它相近表述均可得分）。
21．0.5 L2
22．并联 串联 串联 并联
23．串联 R1 比R2大的多（或“R1 ＞＞R2”）
24．0.48 19.2
25．电流 9 21.6
26．800；3600
27．2200 6×104
28．0.1 200
29．30 6×104 1000
30．114.3 51.435 不让所有用电器同时工作 （总功率小于或等于2200W）
31．2.4 10 接在220V的电路中
32．220 7.2×10 7 6×10 4 100
33．5
34．1000
35．16.6 9960
三、实验探究题
1．（1）如图
（2）物体
（3）4 0.8
（4）0.8
（5）= 测量时间不准确
2．（1）如图
（2）使R1和R2两端的电压不同
（3）温度计示数的变化 R1
（4）在电流一定、通电时间一定时，电压越高，电流做的功越多。
3．电阻R保持不变 30·I 2
4．（1）短路
（2）如图
（3）0.7
5．（1）如图
（2）如图（电路图和实物图中，如果电路不完整或出现短路现象，不给分；如果出现电表正负接线柱接错，量程选错，滑动变阻器接错等，出现一处扣1分，直至扣完）
（3）如表格 （应该调节出的几个电压值中，除额定电压2.5V之外，所填高于和低于额定电压值均为最小分度值1.0V的整数倍，切不得超过3V）
6．（1）如图
（2）AB
（3）A 电流/A
（4）大
（5）电压
（6）温度 正确
7．（1）如图
（2）小灯泡断路
（3）0.5 1.7
（4）把电压表并联在滑动变阻器的两端，移动滑片是电压表的示数为2.6V
8．（1）见图
（2）断开 B
（3）A 0.75
9．（1）电压表与电流表的位置颠倒了 （2）电压表示数为2.5V （3）0.98
10．（1）如图所示
（2）灯丝断路（或灯泡与灯座接触不良）
（3）B 2.5
（4）0.75
11．（1）图略（2）0.5 0.75 (3) 电压表
12．（1）如图
（2）将滑动变阻器接入电路的电阻调至最大
（3）0-0.6A 0.5
13．灯丝断了、灯泡与灯座接触不良 2.5、B 1.14
14．（1）实物电线连接如下图所示
（2）6
（3）20；0.4；右
15．（1）如图
（2）3.8 0.912
16．⑴变大；不变
⑵电路改错如图所示。
⑶0.42；1.596（1.6或1.60）；灯的电流随两端电压增大而增大（其它答案合理可得分）⑷电路图如图4所示；
17．（1）“50Ω，5A” A
（2）电流表正负接线柱接反了 0.24 0.6 测小灯泡的电阻等
18．（1）如图
（2）A
（3）灯泡短路
（4）8.3 0.75
（5）调节灯泡两端电压，使其为额定电压 保护电路
19．（1）如图
（2）灯泡处断路
（3）0.32
（4）1.216（或1.22）
（5）实际电功率 实际电功率越大
（6）电阻 12
20．（1）如图 右上
（2）灯泡处断路 (灯丝断了，灯泡与灯座接触不良等合垣
（3）0.625 (0.63、0.6)
(4) 增大（变大） 灯丝的电阻随温度升高而变大
21．1.2 0.4 0.48 增大 A
22．（1）答案见图
（2）2.5 0.26 0.65
（3）没有 有
23．（1）如图所示
（2）滑动变阻器R短路或者L断路（答对一种情况即可）
（3）0.72
24．（1）滑动变阻器 变小 不变
（2）1.4 1.8
25．（1）断开 0.6
（2）如图
（3）A
（4）小灯泡断路
（5）2．2 B
（6）10 0.5
26．（1）如图
（2）右或B、D
（3）2.5 0.3 0.75
（4）25
（5）灯泡处断路
27．（1）如图
（2）0－3
（3）D
（4）0.3
28．（1）①A、B
②0.5 小灯泡的实际功率越大亮度越亮（或“小灯泡的实际功率越小亮度越暗”）
（2）3伏（1分）， 0安(或“无示数”“无读数”)
29．（1） 没有断开开关 试触 防止电路中电流过大损坏电路元件
（2）开关接触不良
（3)变大 变亮
30．（1）答案如答图所示（导线a接在c两端，导线b接在d两端均可以，量程和“+”、“—”极接线柱中任一条导线画错得0分）
（2）左
（3）如答图（元件不全，元件符号错误，接线错误得0分）
（4）1.5 1.05
31．（1）如图
（2）滑动变阻器的滑片接触不良
（3）0.4 实际功率
（4）不同 观察小灯泡的亮度和实际功率的关系
四、分析计算题
1．（1）8.3欧 （2）24欧 （3）45焦
2．（1）S1 S2
（2）1210
（3）0．295kwh1或1.06×106J
3．（1）液体表面空气流动速度大(或风速大)
（2）I=P／U=1100瓦／220伏=5安
（3）第一代热风干手器：W=Pt=2千瓦×36／3600时×240=4．8千瓦时
第二代高速干手器；W=Pt=1．1千瓦×6／3600时×240=0．44千瓦时
(4．8千瓦时-0．44千瓦时)×1元／千瓦时×30=130．8元
4．答案： 不可信
5．（1）如图
（2）2.5A
6．（1）12V （2）1.08W
7．（1）0.5A
（2）3.2V
（3）60Ω 24Ω
8．（1）灯泡的电阻RL=UL2/PL =(6V)2/6W=6Ω
(2) 当S1断开，S2闭合，滑动变阻器的滑片在最左端时，电路中只有R2，由欧姆定律得电路中的电流I=U总/R2 =9V/20Ω=0.45A
(3)当电路中总电阻最大时，整个电路消耗的功率最小P最小=U总2/R总大 =（9V）2/（40Ω＋20Ω）=1.35W
9．（1） 8V (2) 4Ω~12Ω
10．（1）不会熔化；当锅内温度达到103℃时，开关S1会自动，而铝的熔点为660℃，所以不会熔化。
（2）1：11
（3）水吸收的热量8.4×105J 电饭锅消耗的电能106J 电能转化为内能的效率84%
11．（1）I=U/R1=6V/10Ω=0.6A
（2）R总=U/I，=6V/0.4A=15Ω
R2= R总-R1=15Ω-10Ω=5Ω
（3）Q1=（ I，）2Rt=（0.4A）2×10Ω×300s=480J
12．答案
13．（1）P1 = U 2 / R1 = (220 V )2 / 1210 Ω = 40 W
（2）I = I1 + I2 = (U /R1) + (U /R2) = ( 220 V / 1210 Ω ) + ( 220 V / 121Ω ) = 2 A
14．（1）保温
（2）①1千克
②0.2A
（3）280秒
15．（1）5.5A
（2）667800J
（3）200V
16．（1）8欧
（2）150J
（3）5米
17．（1）10欧
（2）400W
18．（1） 白炽灯 温度计示数的变化
（2）LED灯 电流表示数的变化
（3） 高
（4） 150W
19．答案：
20．（1）A
（2）根据I=P/U=880瓦/220伏=4安
（3） W=Pt=880瓦×600秒=5.28×105焦耳
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网 www.21cnjy.com 精品试卷·第 34 页 （共 44 页）
满分科学考点分类汇编之三十三：电功率
21世纪教育网古田天师制作
汇编说明：目前各大网站都收录了初中物理、初中化学、初中生物、初中地理的全国各地中考试题分类汇编，给广大下载者带来了福音。但争对浙江省科学学业考试的分类汇编没有，因为全国各地的试题分类汇编对浙江省的《考试说明》的试题要求过高、有很多知识点不作要求、因此本人对照2011年浙江省的《考试说明》的考点重新进行汇编，精选了全国各地的100多份试题中的一些典型试题、原创试题、新型试题，按浙江省学业考试的题型进行汇编，相信对2012年的浙江省科学学业考试的复习、备考有很大的帮助。
严重警告：
1．最近发现本人（古田天师）制作授权给21世纪教育网（http://www.21cnjy.com/）的精品资料被下载者下载后随意在其他网站上传、转载。敬请下载者自重。版权系21世纪教育网。未经许可，任何单位（网站）不得转载。侵犯版权者必究！
2．本汇编分单份下载和打包优惠下载，请注意选择，不要重复下载。
考点要求：
8.电功（1）描述电功的概念 b
（2）知道电功的单位 a
（3）列举决定电功大小的因素 a
（4）知道用电器消耗的电能可以用电功来量度 a
（5）用电功德公式计算用电器消耗的电能（6）根据电能表读数的变化估算消耗的电能 cb
9.电功率（1）描述电功率的概念（2）知道电功率的单位 ba
（3）应用电功率的公式进行的简单计算 c
（4）知道额定功率的概念 a
（5）从说明书或铭牌了解家用电器的额定功率 a
10.测定小灯泡的电功率
（1）说明伏安法测量小灯泡的电功率的实验原理（2）会绘制实验电路图 bb
（3）能测定小灯泡的额定功率和实际功率 b
（4）收集和整理实验数据得出实验结论 b
一、选择题
1．（杭锦旗）小刚利用电能表测某家用电器的电功率。当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3 kW·h，这个用电器可能是（ ）
A．空调器 B．电冰箱 C．电视机 D．收音机
2．（扬州）下列家用电器中，正常工作一小时耗电接近1. 2kW．h的是（ ）
A．空调 B．电冰箱 C．电视机 D．台灯
3．（广安）在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。闭合S后，R1与R2的阻值之比和电功率之比分别是（ ）
A、4∶1；1∶4
B、1∶4；4∶1
C、1∶5；5∶1
D、5∶1；1∶5
4．（衡阳）如图，灯L1、L2分别标有“6V，6W”和“6V，3W”的字样，当开关都闭合时两灯都正常发光，则通过L1和L2的电流之比是（ ）
A．1：1 B．1：2 C．2：1 D．无法确定
5．（河南）如图是甲、乙两电阻的电流与电压关系的图像，现将甲、乙串联后接在电压为4.5V的电源两端。下列分析正确的是（ ）
A．甲的阻值是乙阻值的两倍
B．通过乙的电流是甲的电流的两倍
C．乙两端的电压是甲两端电压的两倍
D．甲的电功率是乙的电功率的两倍
6．（扬州）在如图所示的电路中，电源电压恒定．L1、L2均标有“6V 6W”字样（设灯丝的电阻不变）．当S1、S2闭合时，灯L1正常发光；则S1闭合，S2断开时，两盏灯的总功率是（ ）
A．12W
B．6W
C．3W
D．2W
7．（安徽）实验室有甲、乙两只灯泡，甲标有“15V 1．OA"字样，乙标有“10V 0．5A"字样。现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) （ ）
A．25V B．35V C．17．5V D．12．5V
8．（安徽）如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0．1A，则该电阻的电功率变化了（ ）
A． 1．6W B.4.0W C.0.4W D.3.4W
9．（达州市）某小区最近一段时间由于楼道灯的供电系统电压偏高，所用的路灯“220V40W”灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的使用寿命，小明所采取的下列方法切实可行的是（ ）
A．换用一颗“220V60W”的灯泡替换原来的灯泡接入原电路中使用
B．换用一颗“220V15W”的灯泡替换原来的灯泡接入原电路中使用
C．换用两颗“220V40W”的灯泡并联后替换原来的灯泡接入原电路中使用
D．换用两颗“220V40W”的灯泡串联后替换原来的灯泡接入原电路中使用
10．（河池）标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示。若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（ ）
A．3W
B．3.3W
C．3.6 W
D．5W
11．（绍兴）如图是已连接的一部分电路图，R1＝5Ω，R2＝20Ω。表中的结果与ab间、ac间、bc间的连接情况相符合的是（ ）
选项 ab间连接 ac间连接 bc间连接 结果
A 2V的电源 不接 一只电流表 电流表示数为0.08A
B 不接 一根导线 2V的电源 电路消耗总功率为0.16W
C 不接 2V的电源 不接 R2两端电压为1.6V
D 2V的电源 不接 一只电压表 电压表示数为2V
12．（济宁）将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。闭合开关后，发现灯L1较亮，灯L2 较暗，其原因是（ ）
A．灯L1额定功率较大
B．灯L2两端电压较大
C．灯L1的电阻较大
D．通过灯L1的电流较大
13．（宁波）小科做作业时，电灯突然变暗，其原因可能是（ ）
A．电灯的实际电压变大 B．电灯的额定电压变小
C．电灯的实际功率变小 D．电灯的额定功率变小
14．（大连）甲、乙两盏白炽灯并联在电路中，两灯都正常发光，且甲灯比乙灯亮，则不正确的是（ ）
A．甲灯两端的电压比乙灯的大 B．甲灯的电阻比乙灯的小
C．通过甲灯的电流比乙灯的大 D．相同时间内，甲灯消耗的电能比乙灯多
15．（杭州）在如图所示的电路中，电源电压为3伏特，电阻R的阻值为5欧姆，滑动变阻器标有“20Ω 2A"字样，当滑片由A端滑到B端的过程中（ ）
A.电阻R两端的电压不断变大
B.电阻R的功率不断变小
C.滑动变阻器两端的电压不断变小
D.滑动变阻器的功率不断变大
16．（铜仁）如右下图所示，当滑片P置于中点时，小灯泡刚好正常发光，当滑片P由中点向b端滑动时，电流表的示数和小要泡的亮度变化情况是（ ）
A．电流表示数变小，小灯泡变暗
B．电流表示数变大，小灯泡变亮
C．电流表示数不变，小灯泡变暗
D．电流表示数变小，小灯泡亮度不变
17．（临沂）如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是（ ）
A.灯泡变亮，电流表的示数变大
B.灯泡变暗，电流表的示数变小
C.灯泡亮度不变，电流表的示数变大
D.灯泡亮度不变，电流表的示数变小
18．（兰州）如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（ ）
A．灯泡L1变亮、L2亮度不变
B．灯泡L1变亮、L2变暗
C．灯泡L1亮度不变、L2变亮
D．灯泡L1变暗、L2变亮
19．（绵阳）以下关于灯泡亮暗的讨论，你认为正确的是（ ）
A.灯泡的亮暗由灯泡的电压决定 B.灯泡的亮暗由灯泡的电流决定
C.灯泡的亮暗由灯泡的实际功率决定 D.灯泡的亮暗由灯泡的额定功率决定
20．（绵阳）如图所示是测量小灯泡电阻和电功率的实验电路图，当滑动变阻器的滑片向左移动时，电流表、电压表的示数变化情况是（ ）
A.增大、增大
B.增大、减小
C.减小、增大
D.减小、减小
21．（黄冈）小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变。则下列说法正确的是（ ）
A．天然气浓度增大，电压表示数变小
B．天然气浓度减小，电流表示数变大
C．天然气浓度增大，电路消耗的总功率变小
D．天然气浓度减小，电压表与电流表示数的比值不变
22．（哈尔滨）同学们用如图所示电路探究“电功率与电流的关系”.以下观点不正确的是（ ）
A.实验要选取规格不同的灯泡
B.实验中将两灯并联控制了灯两端电压相同
C.将滑动变阻器串联在于路中可以完成实验
D.将题中并联电路改为串联电路也可以完成实验
23．（鸡西)如图所示电路，电源两端电压保持不变。当开关S闭合时，灯L正常发光，若将滑动变阻器的滑片P向右滑动，（灯泡电阻不随温度变化）下列说法正确的是（ ）
A．电压表的示数变大，灯L变亮
B. 电压表的示数变小，灯L变暗
C．电压表的示数变大，灯L变暗
D. 电压表的示数变小，灯L变亮
24．（安徽）如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时（ ）
A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
C．电压表示数变小，电流表示数变小，灯泡变暗
D．电压表示数变大，电流表示数变大，灯泡变亮
25．（新疆）如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动，下列说法中正确的是（ ）
A．灯L变暗，电压表的示数变小
B．灯L变暗，电压表的示数变大
C．灯L变亮，电压表的示数变小
D．灯L变亮，电压表的示数变大
26．（济宁）将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。闭合开关后，发现灯L1较亮，灯L2 较暗，其原因是（ ）
A．灯L1额定功率较大
B．灯L2两端电压较大
C．灯L1的电阻较大
D．通过灯L1的电流较大
27．（赤峰）两盏白炽灯，甲标有“PZ220V 40W”，乙标有“PZ220V 25W”，比较它们的亮度，下列说法正确的是 （ ）
A、甲一定比乙亮 B、乙一定比甲亮
C、都正常工作时，甲比乙亮 D、都正常工作时，乙比甲亮
28．（乐山）把标有“220V 60W”的甲灯和标有“220V 100W”的乙灯串联后接在220V的电路中，则（ ）
A.因为甲灯的电阻较大，所以甲灯较亮
B.因为通过它们的电流相等，所以一样亮
C.因为乙灯额定功率较大，所以乙灯较亮
D.因为乙灯实际功率较大，所以乙灯较亮
29．（天津）如图是某家用电热器内部电路结构图，其中R1、R2为加热电阻丝（R1>R2）。下列关于电阻丝的四种连接方式，可使电热器提供不同的发热功率，其中大小说法正确的是（ ）
A、甲的连接方式发热功率最小 B、乙的连接方式发热功率最小
C、丙的连接方式发热功率最大 D、丁的连接方式发热功率最大
30．（吉林）如图所示电路，电源电压不变，R是定值电阻。当将一个“2.5V0.5A”的小灯泡接在a，b两点间是，小灯泡恰好正常发光；若换一个“3.8V0.5A”的小灯泡接在a，b两点间，则这个小灯泡（ ）
A、比正常发光亮些 B、比正常发光暗些
C、能正常发光 D、灯丝将会被烧断
31．（荆门）如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（ ）
A. 灯泡L变亮
B. 电压表示数变大
C. 电流表A1示数变小
D. 电路消耗的总功率变大
32．（义乌）如图甲所示，电源电压恒为9伏，滑动变阻器的最大阻值为100欧，电流在0.1安~0.4安之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（ ）
A．电子元件工作时，电阻保持不变
B．电子元件处于正常工作状态时，电路消耗的最小功率为3.6瓦
C．当P在中点时，电子元件与滑动变阻器的电压之比为1:1
D．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5欧~70欧
33．（无锡）小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是（ ）
A．电流表示数的变化范围是0～0.5A
B．滑动变阻器的电阻允许调节的范围是2.5～20Ω
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.7W
34．（柳州)如图所示，电阻Rl标着“lO Ω l A”，恐标着“5Ω 1.2 A”，电流表Al、A2量程均为0～3 A，电压表量程0—l5 V，在a、b之间接入电压可调的电源。闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过（ ）
A．16 V 1 A
B．l0 V 2.2 A
C．6 V 2.2 A
D．6 V 1.8 A
35．（潜江）饮水机、电饭煲等家用电器都具有保温和加热功能。同学们设计了模拟电路，如图所示。当S1闭合，S2断开时，为保温状态；当S1、S2都闭合时为加热状态。其中不符合上述要求的是（ ）
( http: / / www.21cnjy.com / )
二、简答题
1．（宁波)2011年3月，媒体上一则《家里90天没住人电表自走了300千瓦时》的报道引起了我市市民的关注，原来在这段时间内这户人家的总开关没有断开，空调、消毒柜和抽油烟机等电器处于待机状态。
（1）若上述耗电都是因用电器的待机而产生，则这些用电器待机消耗的总电功率约为
W； (保留一位小数)
（2）结合上述报道，请你提出一种节约电能的具体做法： 。
2．（绵阳）2010年上海世博会上，世博园区大量应用了LED技术。LED其实是一种半导体新型节能灯，它可以将电能的90％转化为光能（白炽灯只能将电能的20％转化为光能）。已知某LED灯在一定电压范围内的工作电流都是20mA，只是在不同的电压下发光颜色不同：当加在它上面的电压为1.8 V时，它发红光；当加在它上面的电压为1.4 V时，它发黄光；当加在它上面的电压为3.2 V时，它发蓝光。如果将该LED灯与一定值电阻R串联后接在电压为5V的电源两端时它发黄光，则该LED灯的电功率是_______W，定值电阻R阻值是________Ω。
3．（连云港)我国照明电路的电压为________V；教室内各日光灯之间的连接方式是______联（选填“串”或“并”）；小明家有一个标有“5W”字样的电蚊香加热器，正常工作1h消耗的电能为__________J。
4．（泸州）如图所示，上海世博会中的石油馆外立面由多组纵横编织的象征输油管道的PC造型组成，该馆使用了3.3×105个点光源，能不断显示出多种色彩和图案。其中每一个点光源都有6个LED（发光二极管），LED是一种 （选填“导体”、“半导体”或“绝缘体”）材料。若每个LED的额定功率均为0.1W，则石油馆所有点光源均正常工作时的总功率为 W。
5．（柳州）把5Ω的电阻R1与lO Ω的电阻R2串联接在一电压不变的电源上，如果通过电阻R1的电流为0．4 A，则该电源的电压为_______V。若把R1、R2分别串联、并联或单独连接到该电源上，则电路中的最大功率为_________W。
6．（漳州）安装额定功率为1500W的电热水器时，需加装一个开关便于控制热水器的工作。现有规格分别为“250V 6A”、“250V 16A”的两种开关。为了安全和实用，应选用规格为___________的开关和图11中______(选填“甲”或“乙”)插座。
7．（广安）为了搞好城市管理，我市在部分交叉路口相继安装了交通红绿灯和电子警察监控系统。如图所示为某一路口的红绿灯设施。已知三只灯泡均标有“220V 40W”字样，其中一只灯泡的电阻是 Ω，该设施正常工作一天(24h)将消耗 kW·h。
8．（临沂）某日光灯接在照明电路中正常工作时，其电流是0.13A，若通电10min，有 J的电能转化成了热能和 能。
9．（天津）标有“PZ220 60”的白炽灯正常工作电压为 V，额定功率为11W的节能灯与该灯泡均正常发光时亮度相当各自正常工作10h，节能灯少消耗 kwh的电能。
10．（吉林）一台“220V120W”的新型液晶电视机，正常工作2h消耗的电能为 。不看电视时及时切断电源，减少待机时间可以达到 的目的。
11．（西宁）如图是一台电冰箱的铭牌，其中“耗电量0.50（kW·h/24h）这个参数的含义是，该冰箱正常使用24h消耗的电能为 。如果按照额定功率是70W和24h计算，则消耗的电能是 kW·h，这个计算结果与电冰箱铭牌上提供的相关参数差异较大，是由于冰箱具有 工作的特点。
12．（福州）如图所示，电源电压不变，灯L标有“6V 6W”字样。当闭合开关S1时，灯L正常发光，它的电阻是________Ω；再闭合开关S2，前后两次电流表的示数之比为2：3，则电阻R的阻值为________Ω。
13．（连云港)把标有“6V 3W”的灯泡L1和标有“12V 3W”的灯泡L2串联接在电压为6V的电源两端，通过它们的电流为________A，它们消耗的功率之比为__________；若将它们并联接在该电源上，消耗的总功率为__________W。
14．（桂林）如图所示，电源电压不变。将定值电阻R1和R2串联后接在电源上，R1消耗的功率为3W，R2消耗的功率为6W，则R1＝ R2；若将它们并联后仍接在该电源上，则电路消耗的总功率为 W。
15．（鞍山）甲、乙两个灯泡分别标有“2 2 0 V 4 0 w”、¨2 2 0 V 60 w”字样，并联在2 2 0 V电源上，通过灯丝电流大的是____________灯泡,该灯泡的电阻是________。如果两灯泡钨丝长短一样，则钨丝较粗的是__________灯泡。正常使用相同时间，甲、乙两灯消耗的电能之比是__________________________。
16．（鸡西)某灯泡额定电压是24 V，正常发光时灯丝电阻为16Ω，若想使该灯泡在电源电压为36V的电路中正常发光，可在电路中串联一个阻值为 Ω的电阻；灯工作一段时间后，灯泡壁会变黑，这是 现象。
17．（株洲市）小林家住农村，他家的厕所离房子有一段距离，为了方便和节能，他用“220V，40W”的灯泡，阻值为1210Ω的电阻和开关Sl、S2设计了一个电路，电路图如图所示。天黑后，Sl处于闭合状态，当无人上厕所时，开关S2断开，灯光较暗，但能起到指示作用，此时灯泡消耗的电功率为 w；当有人上厕所时，闭合开关S2，灯泡正常发光，起到照明作用，此时灯泡消耗的电功率为 W。
18．（潜江）有一种亮度可以调节的小台灯，其电路图如图甲所示。电源电压为15V，通过灯泡L的电流跟其两端电压的关系如图乙所示，灯泡L的额定电压为12V。则灯泡L的额定功率为 W；调节滑动变阻器R，使灯泡L的功率为3.6W，此时滑动变阻器R连入电路的阻值为 Ω。
( http: / / www.21cnjy.com / )
19．（南京）如图所示，电源电压不变，R1=6Ω，R2=4Ω．
（1）当开关S1闭合，S2、S3断开时，电流表的示数为0.6A，电路总电阻是 Ω，电源电压为 V．
（2）当开关S1、S2和S3都闭合时，电流表示数为l.5A，此时 通过R1的电流是 A，10s内电流通过灯泡L做的功为 J．
20．（兰州）某同学在练习电路连接的实验中，根据如图所示的电路图连接了实物。检查电路连接无误后，闭合开关，观察到灯泡L1比灯泡L2亮一些。他猜想：灯泡L1靠近电池的正极，通过的电流比灯泡L2中的大，所以更亮一些。请你设计实验，验证这个猜想是错误的。
实验方案： （所需仪器不限）。
灯泡L1比L2亮的原因是： 。
21．（鸡西)灯L1标有“6V 6W”,L2标有“6V 3W”，串联接入电路，两灯都发光时电路中最大电流应为 A, 更亮些。
22．（莆田）将两盏相同的灯L1和L2串联或并联后，直接接在电压为6V的电源上。两灯都发光。请根据下列操作及观察到的现象，判断灯L1、L2的连接方式，并填入表格中。
操作 取下一盏灯 取下一盏灯 将电压表并联接在一盏灯的两端 将电压表并联接在一盏灯的两端
现象 另一盏灯仍能发光 另一盏不发光 电压表示数为3V 电压表示数为6V
L1、L2连接方式
23．（丽水）如图所示L1、L2两灯的电阻分别是R1、R2。当S1、S3 闭合，S2断开时，L1、L2 正常发光。当S1、S3断开，S2闭合时，L1、L2的连接方式是 ，如果此时L1亮、L2不亮，则L1、L2电阻的大小应满足的关系是 。
24．（哈尔滨）如图所示，电源电压为l2V，定值电阻R1为l2Ω，滑动变阻器R2标有“50Ω 1A”字样，电流表A1量程为0～3A，A2量程为0～0.6A。当滑动变阻器的滑片在中点时，通过滑动变阻器的电流为 A；在滑片移动过程中，电路消耗的最大功率为 W。
25．（襄阳）电阻R1上标有“1.5A 6Ω”字样，其中“1.5A”是允许通过R1的最大_______，电阻R2上标有“1A 10Ω”字样，将R1和R2并联在电路中，电路两端最多允许加_______V的电压；此时该电路中消耗的总功率为______W。
26．（大连）某家用电能表上标有“220V；10(20)A”字样。当家中部分用电器工作时，15min内耗电0.2kW·h，则这些工作的用电器总功率是_______W；该家庭最多还可以再增加 _______W的用电器同时工作。
27．（重庆）小明家中的电能表如图所示，从表盘信息可知，小明家接入的用电器总功率不能超过_ _W。当家里只有微波炉工作时，电能表在1 min内转60转，则微波炉消耗的电能为 J。
28．（威海）电子式电能表表盘上标有“3200imp/(kw.h)”字样（imp表示闪烁次数）。将某用电器单独接在该电能表上正常工作30min，电能表指示灯闪烁了320次，该用电器在上述时间内消耗的电能为 kw.h，该用电器的额定功率是 W。
29．（湛江）小鹏同学家的电能表如图所示，则小鹏家已消耗的电能为___kW h，转盘已转过______转；他发现家里只使用一只电水壶（其它用电器都关闭）时，观察到电能表转盘3分钟转过100转，电水壶工作时的实际电功率为______W．
30．（铜仁）石刚家的电能表上月的数字是02483，这个月的数字如右图 所示，可知他家本月用电 度，若每度电0.45元，则他家本月应支付电费 元；目前他家已有40W的灯泡5颗，15W的台灯4个，70W的电视机一台，200W的洗衣机一台，200W的电冰箱一个，750W的电饭锅一个；一天他的父亲未经计算，又购回了一台800W的电磨，石刚的妈妈说：不行了。而石刚说：不要紧。于是石刚为家里提出了一条合理的用电措施，你认为这条用电措施可能是 。（此空的答案不唯一，只要回答合理均可给分）
31．（兰州）暑假期间某同学和家人外出旅游，他忘记将家中电视机的电源关闭，电视机处于屏幕保护状态。出门前他家电能表的示数如图所示，10天后他回到家中，电能表的示数为1574.7。这段时间电视机消耗了 kw·h的电能，电视机处于屏幕保护状态时电功率约为 W。你从电能表的盘面上还能获得什么信息： （写出一条即可）。
32．（鞍山）接在家庭电路里的电能表如图所示，其额定电压为______V若安装时此表示数为零，则从安装电能表后到现在为止，用电器已消耗了_______________J电能，电能表转盘已转了____________r(圈)。若测得转盘在1 2 min内转动6 0r则所接用电器总功率为________________W。
33．（山西)只将一个“220V 500W”的电熨斗接入示数为的电能表所在的电路中，正常工作10h，消耗电能 _kw · h，此时电能表示数变为 。
34．（黄石）李明家中购买了一台空调，购买时广告宣传牌上标识有“1.5匹，制冷量3500W”，他查资料发现1.5≈1100瓦。李明想测量空调在一般情况下的实际功率，他只让空调工作，在6min内观察到他家的电能表的表盘转过了60转，电能表上标有600revs / kW·h。则此时空调的实际功率为W。
35．（新疆）电能表刚接入电路时示数是0，两周后电能表的示数如图所示，则这段时间内消耗的电能是 kW·h，电能表中的铝质圆盘共转了 revs。
三、实验探究题
1．（肇庆）如下图所示，在探究电流做功与哪些因素有关的实验中，小电动机通过细线将砝码吊起。
（1）请将滑动变阻器接入电路中（要求连线不得交叉）；
（2）若不计摩擦及损耗，则电流通过小电动机所做的功，与小电动机对________做的功相等；
（3）电流表和电压表的读数如图（甲）（乙）所示，则小电动机两端的电压是____V，电功率P电= _______ W；
（4）若砝码的重力是10N，小电动机在5s内将砝码匀速提升0.4m，则它的机械功率P=________W；
（5）P电与P的大小关系是P电________P (选填“＞”、“=”或“＜”)；造成这种情况的原因可能是_______________．（写出一条理由即可）
2．（济宁)电流做的功跟电压、电流和通电时间三个因素都有关。李明同学要通过实验探究电功跟电压的关系，他选用的器材如图所示。其中甲、乙两容器完全相同，电阻丝R1的阻值大于电阻丝R2的阻值。?
（1）请你用笔画线代替导线，帮他把实验电路连接完整。?
（2）他在该实验中选用两根阻值不同的电阻丝，其目的是 。
（3）在这个实验中，李明是通过观察比较 来比较电流做功多少的。电流通过电阻丝 做的功多（填R1或R2）。?
（4）由这个实验可以得到的结论是： 。
3．（北京）小林利用定值电阻R进行实验，记录的实验数据如下表所示。表中I为通过电阻R的电流，P为电阻R的电功率。请根据表中数据归纳电功率P与电流I的关系：在 的条件下，P = 。
I/A 0.2 0.3 0.4 0.5 0.6 0.7
P/W 1.2 2.7 4.8 7.5 10.8 14.7
4．（宁波）做“测小灯泡额定功率”实验时，小灯泡上标有“2．5V”字样。
（1）连接电路时，开关S应断开，防止因电路 (填“短路”或“开路”)而损坏仪器；
（2）按图甲所示的电路图，在不改变原有连接情况下，请你把图乙电路连接完整；
（3）实验中，当电压表示数为2．5V时，电流表示数如图丙所示，则小灯泡额定功率为 W。
5．（安徽)现要求测量“2.5V 0.3A”小灯泡的电功率，提供的器材如图所示。
（1）在方框中画出实验电路图；
（2）把实物图中实验器材连接成实验电路；
（3）为了比较小灯泡在不同发光情况下的电功率，同时为了方便调节和读数，请你设计出实验过程中，小灯泡两端应该调节出的几个电压值，并填人右表中。
6．（重庆）小雷想知道小灯的亮暗程度与什么因素有关。于是找来额定电流均小于0.6 A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图l6所示的电路开始探究。
（1）请你用笔画线代替导线，根据左图所示的电路图，将右图所示实物图连接完整。
（2）若小雷连接Eg路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的______．(选填“A、B”或“C、D”)接线柱接入了电路。
（3）小雷排除故障后，按右图所示的电路继续进行实验：
①闭合开关，滑片P向______ (选填“A"或“B")端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
②请将记录数据时遗漏的物理量和单位填入表格的空格处。
（4）小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数据得出的结论是小灯泡越亮，它的实际功率越______。
（5）用L2替换L1重复上面的实验时，需要改变________表的量程，发现灯L2的亮度变化规律与灯L1相似。
（6）小雷在实验结束后与同学们讨论：
①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确。"这种说法错误的原因是小雷忽略了______对小灯电阻的影响。
②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关 系。"你认为这种说法______ (选填“正确”或“错误”)。
7．（杭锦旗）在用电流表、电压表测小灯泡功率的实验时，灯泡上标有“3.4V”字样。小红设计的实验电路图如图甲所示，并连接了部分实验电路，如图乙所示。
（1）请你帮助小红完成实验电路的连接。
（2）连接完实验电路后，小红闭合开关，发现：灯泡不亮，电流表无示数，电压表有示数且接近于电源电压。请你帮助小红分析电路出现故障的原因： 。
（3）排除故障后，小红调节滑动变阻器，使灯泡正常发光，此时电流表的示数如图丙所示，读数为 A，则小灯泡的额定功率为 W。
（4）假若电压表15V量程损坏，3V量程能正常使用，电源电压为6V且稳定不变，仍利用现有的器材完成实验，你认为正确的操作方法是：
8．（南京）在“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V，
正常发光时的电阻约为8Ω，实验器材如图甲所示．
（1）在图甲中，请你用笔画线代替导线将电路连接完整(导线不得交叉)；
（2）在连接电路时开关应 ，滑动变阻器的滑片应放在 (选填“A”或“B”)端；
（3）某次实验中，电压表读数为l.8V．要测量小灯泡的额定功率，应将滑片向 (选填“A”或“B”)端滑动，小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为 W．
9．（温州）小明设计焉如图甲所示的电路图，用来测定额定电压为“2.5伏”的小灯泡的电功率。各元件都完好，电源电压保持不变。
（1）小明将各元件连接成如图乙所示的电路，请指出其中的错误：__________________。
（2）电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到__________时，表明小灯泡正常发光，并记录电流表的示数。
（3）为了进一步探究小灯泡的亮度与实际电功率的关系，小明继续调节滑动变阻器的滑片，并记录数据如右表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为_______瓦。
10．（宿迁）在测量额定电压为2.5V的小灯泡电功率的实验中，电路已部分连接，如图甲所示，
（1）请你用笔画线代替导线，将图甲中的电压表接在灯泡两端．
（2）正确接入电压表后闭合开关，发现灯泡不亮，电流表无示数，电压表示数等于电源电压，其故障可能是 ．
（3）排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将滑片P向 （选填“A”或“B”）端移动，使电压表的示数为 V．
（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是 W。
11．（黄冈）小阳利用已有的实验器材，为了测定标有“2.5V”字样小灯泡的额定功率，设计了如图甲所示的电路图，其中定值电阻R0的阻值为5Ω。
（1）请你依据电路图用笔画线代替导线，把图乙连接完整。(导线不得交叉)
（2）正确连接好电路后，闭合开关s，调节滑动变阻器滑片，使电流表A1示数为________A时，小灯泡正常发光。此时电流表A2的示数如图丙所示，则小灯泡的额定功率为________W。
（3）在实验测量过程中，电流表A1与R0串联起来作用相当于________。
12．（成都）在“测定小灯泡的额定功率”的实验中，实验器材如图18所示，小灯泡额定电压为2.5V。
（1）在方框内画出你设计的实验电路图。
（2）小赵同学连接好电路后，闭合开关时，发现灯光特别亮，这表明他在闭合开关前没有 。
（3）小赵同学移动滑动变阻器的滑片P，记下了三组对应的电压表和电流表的示数，如下表所示。由此可知，他在实验中，电压表选择的量程应该是 ；该小灯泡的额定功率是 W。
实验序号 电压表示数/V 电流表示数/A 电功率/W
1 1.5 0.16
2 2.5 0.2
3 3 0.24
13．（衡阳）28．在“测定小灯泡的电功率”的实验中，已知小灯泡的额定电压为3.8V。如图是小严同学连接的实物电路。
（1）实验中，连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是 。
（2）排除故障后，闭合开关，移动滑动变阻器的滑片到某一点，电压表的示数如图甲所示，为 V，要测量小灯泡的额定功率，应将滑片P向 端（填“A”或“B”端）的方向滑动；
（3）当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是＿＿W。
14．（武汉）24.某同学利用图甲所示的电路测量小灯泡的电功率。已知小灯泡L的额定电压为2.5V，定值电阻R0的阻值为20Ω，电源电压U保持不变。
（1）请根据图甲将图乙中的实验电路连接完整（导线不允许交叉）
（2）开关S连接触点“1”，滑动变阻器的滑片从最左端移到最右端时，电流表的指针在图丙所示的位置，则电源电压U＝ V。
（3）开关S仍连接触点“1”，滑动变阻器的滑片向左移到某一位置时，电流表的示数为0.15A，则此时滑动变阻器接入电路的阻值为 Ω；再将开关S连接触点“2”，电流表的示数为0.2A，则小灯泡的实际功率为 W；为了使小灯泡正常发光，滑动变阻器的滑片应向 滑动。
15．（泸州）一只标有“3.8V”字样的小灯泡，小明想测出它的额定功率，他选用了以下器材：电流表、电压表、开关、滑动变阻器各一只，导线若干。小明经检验发现电压表的0~15V量程已损坏，但0~3V量程完好无损。所提供的电源电压恒为6V，于是小明设计了如图甲所示的电路进行实验。
（1）你按照明设计的电路图将乙图中的实物连线补充完整。
（2）要测出小灯泡的额定功率，应该调节滑动变阻器的滑片P，直到电压表的示数为
V，此时电流表的示数为0.24A，小明测出该小灯泡的额定功率是 W。
16．（桂林）如图所示，是小明在“测量小灯泡电功率”实验中连接的实验电路，所用小灯泡的额定电压为3.8V，电源是电压为6V且保持不变的蓄电池组。
（1）实验开始，当开关闭合，变阻器滑片P向右移动时，电流表示数 ，电压表示数 。（选填“变大”、“变小”或“不变”）
（2）同组的小红发现连线中有一处不符合实验要求，所以才出现上述现象，而且只需改动一根导线的连接，就可以顺利进行实验。请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线。
（3）电路连接正确后，小明他们正常进行实验并将实验数据记录在下表中。若第二次测量时电流表的示数如图19所示，则此时电路电流为 A，可得小灯泡的额定功率为 W。分析表中数据，请写出你还能得出的一个结论： 。
实验次数 1 2 3
电压/V 3.0 3.8 4.5
电流/A 0.36 0.45
（4）如果电压表的0～15V量程被损坏，只有0～3V量程能正常使用，实验室里也没有其它电压表可供更换，要求利用现有器材测出小灯泡的额定功率。请在虚线框中画出你设计的电路图。
17．（泉州）在测定小灯泡的额定功率的实验中．小灯泡的额定电压为2.5V．小灯泡的电阻大约是10Ω，两个规格分别是“l0Ω，1A"、“50Ω，5A·，的滑动变阻器．电源电压6v。
( http: / / www.21cnjy.com / )
(1)本次实验中应选择规格为_____的滑动变阻器；图17(a)已经连接了部分电路，请用笔画线代替导线将电路连接完整。在连接电路前，开关要断开。正确连接电路后，闭合开关前滑动变阻器的滑片应移至_____端(填“A”或“B”)。
（2）闭合开关后发现电流表指针向左偏转如图17(b)所示．产生故障的原因可能是____________________，排除故障后，调节滑片的位置，当电压表的示数2．5V时，电流表的示数如图17(c)所示为_____A，小灯泡的额定功率是_____W。不改变这个电路，还可以完成的实验有： （写出一个即可)。
18．（鞍山）在“测量小灯泡的电功率”的实验中，小明同学所连接的实物图如图所示。灯泡的额定电压是2.5 V，滑动变阻器标有"1 5 Ω 1 A"字样。
(1)用笔画线把电流表、电压表正确连入电路。
(2)开关闭合前，应将滑片P放在_________(填“a”或“b”)端。
(3)如果电路连接正确，闭合开关后，发现灯泡不亮，此时电压表示数为零，电流表有示数，其故障是_____________________________________。
(4)排除故障后，小明调节变阻器滑片的位置，当小灯泡正常发光时，电流表示数如图所示，此时小灯泡电阻是__________Ω,小灯泡的额定功率是____________w
19．（鸡西)某实验小组的同学用“伏安法”测量小灯泡电功率，待测小灯泡额定电压为3.8V ，小灯泡的额定功率估计在1 W 左右。
（1）请用笔画线代替导线，完成图乙中实物电路的连接，连线时导线不能交叉。
（2）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是 。
（3）故障排除后，移动滑动变阻器的滑片，小灯泡正常发光时，电流表示数如图甲所示，请读出电流表的示数，并填入表格中。
（4）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整。
电压U/V 1.5 2.0 2.5 3.0 3.8 4.0
电流I/A 0.2 0.22 0.25 0.28 0.34
电功率P/W 0.3 0.44 0.625 0.84 1.36
灯泡发光情况 很暗 暗 正常发光 很亮
（5）小组同学们分析实验数据得出：小灯泡的发光亮度是由灯泡的 决定的，且灯泡的 ，灯泡发光越亮。
（6）用图乙电路还可测量灯泡的 ，当小灯泡正常发光时的电阻是 Ω（取整数）。
20．（山西）小豪在“测定小灯泡电功率”的实验申，小灯泡的额定电压为2.5V，电阻约为10Ω。（1）如图12所示是他连接的实验电路，其中有不根导线连接错误。请你在错误的导线上画“×”，并用笔画线代替导线画出正确的导线。
HYPERLINK "http://www.21cnjy.com/"
( http: / / www.21cnjy.com / )
（2）电路连接正确后，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这十现象的原因是 。
（3）排除故障后，继续实验，并根据实验数据画出如图13所示的U-I图像，计算出小灯泡的额定功率是 W，请你将小灯泡正常工作时的电流在如图14的电流表中标出。
（4）根据图像可判断小灯泡的电阻随电压升高逐渐 ，原因是 。
21．（黄石）王明同学准备测量额定电压为2.5V 的小灯泡在实际工作时的功率，根据已有器材，他设计好了电路原理图，并完成了实物连接．如图11所示。
（1）根据实物连接图，请你在虚线框内画出与之对应的电路原理图
（2）在某次测量过程中，闭合开关后，电压表和电流表的示数如图12 所示，则电压表的示数为V，电流表的示数为A，则此时小灯泡的功率为W。（最后一空保留两位小数）
（3）滑动变阻器的滑片P向B 端滑动后，小灯泡的电功率将。（选填“增大”、“减小”或“不变”)
（4）王明同学经过多次测量与计算后，得到了一组功率P 与电压的平方U2的数据，下列各图中能正确表示P 与U2的关系的是： （灯丝电阻不变）
22．（盐城）小华做测量灯泡电功率的实验，所用小灯泡额定电压为2.5V．
（1）如图甲所示，用笔画线代替导线，将实验电路连接完整．
（2）当电压表的读数为 V时，小灯泡达到额定功率，此时电流表的示数如图乙所示，其值为 A，小灯泡的额定功率为 W．
（3）实验时闭合开关，两表均有示数，然后将灯泡从灯座中取走，电流表 （有/没有）示数，电压表 （有/没有）示数．
23．（襄阳）小龙按图甲所示的电路测量小灯泡的功率。
（1）图乙中的实物图缺少两条导线，请用笔画线代替导线，将实物图补充完整（导线不交叉）。
（2）小龙吧滑动变阻器调到正中的时候，突然间发现两个电压表的读数变成相同的了（但都不为零），造成这种故障的可能原因是________________________________。
（3）小龙另外带了一个定值电阻R1，于是他对电路进行了改造，改造之后的电路如图所示，他移动滑动变阻器，任意收集了两组数据如下表，根据图、表可知，电灯L的最大功率是__________W。（假设电灯的电阻不变）
24．（宜昌）小明做“测定小灯泡额定功率”的实验.被测小灯泡的额定电压为3.8V，实验室有如下器材：电压恒定为4.5V的电源、电流表、电压表、滑动变阻器、开关各一只，导线若干。
HYPERLINK "http://www.21cnjy.com/"
（1）图甲是小明连接的实物图，连接错误的器材是：______。若按此实物图进行实验，闭合开关，滑片P向左移动时，电流表的示数将______，电压表的示数将______，小灯泡的亮度将______.（以上三空均填“变大”“变小”或“不变”）
（2）小明重新正确连接电路后，调节滑动变阻器使小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是____W（保留一位小数），此时滑动变阻器接入电路的阻值约为______Ω。（保留一位小数）
25．（淮安）测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
（1）连接电路时开关应 _______ ,电流表的量程应选 0 - ______ A。
（2）用笔画线代替导线，连接完整如图a所示的实物电路。
（3）闭合开关前，图中滑动变阻器的滑片P应位于 _____ （选填“A”或“B”）端。
（4）闭合开关，移动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数、电流表无示数，原因可能是 _______________ （写出一种即可）。
（5）排除故障后，闭合开关、移动滑片P至电压表的示数如图b所示，其读数为 ______ V；要获得小灯泡额定功率的数据，滑片P应向 ________ （选填“A”或“B”）移动。
（6）改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图c所示的I – U图象。由图象可知，小灯泡两端电压是1.5V时，其电阻是 ___ Ω，额定功率是 ___ W。
26．（莆田）在“测量小灯泡电功率”的实验中，需要的有：额定电压为2.5V的小灯泡一只，新干电池两节，电流表、电压表、滑动变阻器和开关各一只，导线若干。实验电路及实物连接图如下图甲、乙所示。
HYPERLINK "http://www.21cnjy.com/"
（1）图乙已连接了部分电路，请用笔画线代替导线，按照电路图将未连接的电路完整。
（2）连接好电路，闭合开关前，应将滑片P放在变阻器的 端。
（3）闭合开关，调节滑动变阻器滑片P，当电压表示数为 V时，小灯泡正常发光，此时，电流表的示数如图丙所示，该电流是 A，该灯泡的额定功率是 W。
（4）完成上述实验后，继续测量并描绘出小灯泡的电流随其电压变化的关系图像，如图丁所示，由图像可知，当通过灯泡的电流为0.1A时，滑动变阻器接入电路中的电阻是 欧。
（5）若实验中，无论怎样移动滑片P，灯泡两端电压表示数始终为3V，电流表示数几乎为零，电表完好，则电路故障可能是 。
27．（徐州）某学习小组想测一个额定电压为2.5V的灯泡的额定电流．已知电源电压为6V．
（1）他们设计的电路如图a所示，请你在图中两个圆圈内分别正确填入电压表或电流表符号．
（2）电压表有0~3V和0~15V两种量程，他们应选用 V量程．
（3）连接电路后闭合开关，灯泡不亮．小组同学提出下列原因，其中不合理的是（ ）
A．滑动变阻器接入电路电阻太大
B．导线接触不良
C．灯泡灯丝断了
D．电源正、负极接反了
（4）问题解决后，继续实验．灯泡正常发光时，
（5）电流表的表盘如图b所示，则灯泡的额定电流为 A．
28．（丽水）小金、小丽在进行“测定小灯泡额定功率”的实验时，电源电压为3伏恒定不变，他们设计的实验电路图如图甲所示。
（1）小金实验时使用的小灯泡的额定电压为2.5V。
①根据电路图连接好电路后，闭合开关，发现小灯泡较暗，移动滑动变阻器金属滑片，小灯泡亮度不变。如果实验中所用的滑动变阻器如图乙所示，你认为造成上述现象的原因是将滑动变阻器的 (用字母表示)两接线柱连入到电路所引起的。
②正确连接后，小金通过实验得到的数据如下表，请分析数据并回答：
实验序号 1 2 3 4 5 6
小灯泡两端的电压U/伏 0.5 1.0 1.5 2.0 2.5 2.8
通过小灯泡的电流I/安 0.08 0.10 0.14 0.18 0.20 0.22
小灯泡的发光亮度 不发光 很暗 较暗 较亮 正常发光 很亮
小灯泡的额定功率为 瓦；小灯泡实际功率与其发光亮度之间的关系是 。
（2）小丽使用的小灯泡额定电压为2.0伏。根据电路图正确连接电路后，调节滑动变阻器滑片过程中，小灯泡灯丝突然烧断了，她立即观察电压表和电流表的示数。其示数分别为： 。
29．（昆明）在“测定小灯泡额定功率”的实验中，
(1)小华按照电路图进行连接，当他刚把最后一根导线连接好，小灯泡就立刻发光了。出现这种现象，是由于在连接电路前________。除此之外，连接电路还要注意两点：一是连接电路前要使变阻器置于最大阻值处，二是闭合开关前要先进行________。变阻器置于最大阻值处的作用是____________。
(2)小华按规范要求重新连接好电路(如图12)，闭合开关后，发现小灯泡不亮。他利用电压表判断故障(假设故障只有一处)，保持电压表接d点的一端不动，另一端分别接a、b、c三点。分别接a、b两点时电压表均无示数，接c点时电压表有示数，故障原因是__________。
(3)排除故障，电路恢复正常后，滑片P向左滑动的过程中，小灯泡的功率________(选填“变大”、“变小”或“不变”)，小灯泡的亮度________ (选填“变亮”、“变暗”或“不变”)。
30．（潜江）4测量小灯泡额定功定功率”的实验中，有如下器材：被测小灯泡（额定电压为3.5V，阻值约为10Ω）、电源（电压为6V）、滑动变阻器（10Ω，1A）、电压表（0~3V，0~15V）、定值电阻R0（5Ω，1A）、开关各一个，导线若干。
( http: / / www.21cnjy.com / space.php uid=1035328 )
（1）请用笔划线代替导线，将图甲中电压表接在小灯泡两端（导线不得交叉）。
（2）闭合开关前，将滑动变阻器的滑片移到 （选填“左”或“右”）端。闭合开关，移动滑动变阻器的滑片到某一位置，使电压表的示数U1=3.5V。
（3）保持滑动变阻器滑片的位置不变，断开开关，将电压表改接在R0两端。请在图乙虚线框中画出相应电路图。
（4）闭合开关，电压表示数U2如图丙，则U2= V，小灯泡的额定功率为 W。
31．（漳州）在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，电源为2节干电池。
(1)根据图甲所示电路图，用笔画线代替导线将图乙中的电路连接完整。
(2)正确连接电路后，闭合开关，灯泡不亮。当移动滑动变阻器的滑片，发现小灯泡忽灭忽亮。造成这种现象的原因可能是：______________________________________。
(3)排除电路的故障后，闭合开关，移动滑动变阻器的滑片，测得如下所示的三组数据。当电压表的示数为2.5V时，电流表示数如图丙所示，请把电流表的示数填入下列表格中。
实验次数 1 2 3
电压表示数/V 2 2.5 3
电流表/A 0.34 0.44
小灯泡的亮度 暗 亮 很亮
分析上表，可以发现小灯泡亮度是变化的，小灯泡的亮度是由_______(选填“实际功率”或“额定功率”)决定的。
(4)本实验测多组数据与测量物体长度时测多组数据的目的_______(选填“相同”或“不相同”)，本实验测多组数据的目的是：_____________________________。
四、分析计算题
1．（盐城）如图所示是小明制作的一只模拟调光灯．电源电压为3V，小灯泡额定电压为2.5V．闭合开关，回形针在铅笔芯最右端时，灯泡两端的电压为0.6V，流过灯泡的电流为0.1A．向左移动回形针，小灯泡正常发光时，流过灯泡的电流为0.3A．求：
（1）小灯泡正常发光时的电阻；
（2）回形针在最右端时，铅笔芯接入电路的电阻；
（3）小灯泡正常发光时，铅笔芯5min内消耗的电能．
2．（菏泽）浴霸是安装在浴室内供取暖和照明的家用电器，某品牌浴霸的铭牌和简化电路如图所示，L为照明灯，L1和L2是两个功率均为275 W的红外线取暖灯
额定电压 额定频率 额定功率
照明 取暖
220V 50HZ 40W 550w
（1）浴霸工作时，为了使取暖功率达到最大值，应闭合的开关是
（2）照明灯工作时，它的电阻是多大？
（3）三灯同时正常工作半小时，消耗多少电能？
3．（衢州）某品牌“第一代热风干手器”热功率高，不仅耗能大，而且工作时电器内部温度高，电子器件和线路容易老化，使用寿命短；目前开发的“第二代高速干手器”采用高速电机，风速可达到100米／秒，只需要几秒钟即可干手，不需要高温，热功率低，所以耗能低，故障率也低，使用寿命长。
第一代热风干手器与第二代高速干手器参数对比表
额定电压 额定总功率 干手时间
第一代热风干手器 220伏 2000瓦 36秒
第二代高速干手器 220伏 1100瓦 6秒
请完成下列问题：
（1）与“第一代热风干手器”相比，“第二代高速干手器”能加快干手的主要原因是 ；
（2）第二代高速干手器正常工作时的电流是多少
（2）如果电价为1元／千瓦时，正常使用一只第二代高速干手器与使用一只第一代热风干手器相比，一个月能节约多少元钱 (均以每天使用240人次，一个月以30天计)
4．（长春）小红陪妈妈去买电热取暖器，售货员介绍说：“这一款电热取暖器很省电，连续工作一昼夜耗电不到5度。”细心的小红仔细观察了电热取暖器的铭牌（如下表），对售货员的省电说法产生怀疑。请你通过计算帮助小红判断售货员的说法是否可信？
计算过程：售货员的说法可信吗？
5．（鞍山）实验室提供的实验器材有电源、电流表、电压表各一只，两只定值电阻R 1=6Ω，R 2=4Ω。
（1）请你任选其中三件器材用符号表示填入图中，组成甲、乙、丙、丁四个不同的电路，要求组成电路的各元件均能正常工作且各个电路消耗的电功率P甲>P 乙>P丙>P丁。
（2）若电源电压为6 V，求甲图电路的总功率及电流表读数。
6．（威海）如图所示，小灯泡L标有“6V3W”字样，滑动变阻器的最大阻值为100Ω，电压表的量程是0－15V，闭合开关后，移动滑动变阻器，使电压表的示数为6V，这时灯泡正常发光，求：
（1）电源电压。
（2）当滑动变阻器接入电路中的电阻是28Ω时，小灯泡消耗的实际功率。
7．（柳州）如图，电源电压l8 V且保持不变，电流表接“0～0.6 A”量程，电压表接“0～15 V”量程，灯泡上标有“6 V 3 W”字样，灯丝电阻保持恒定不变。求：
（1）灯泡正常发光时的电流；
（2）当电流表的示数为0.4 A时，电压表的示数；
（3）为了保证电路的安全，滑动变阻器的最大阻值和允许接入的最小电阻.
8．（河池）如图所示，电源电压为9V保持不变，灯L上标有“6V 6W”字样，滑动变阻器R1的最大阻值为40Ω，R2=20Ω，灯泡的电阻不变。求：
（1）灯泡的电阻。
（2）当S1断开，S2闭合，滑动变阻器的滑片在最左端时，电路中的电流。
（3）电路工作时消耗的最小功率。
9．（荆门）如图所示，电源电压恒定不变，小灯泡L上标有“6V 3W”字样，已知滑动变阻器R的最大阻值为20Ω，电流表的量程为0—0.6A，电压表的量程为0—3V。灯泡电阻不随温度变化，求：
（1）闭合S1、断开S2，滑动变阻器滑片在最右端时，此时灯泡的实际功率为0.75W，求电压电压是多大
（2）闭合S1、S2，要保证电路中各元件安全，求滑动变阻器R的取值范围。
10．（威海）图甲是内胆为铝质材料的电饭锅，内部电路如图乙所示，R1是加热电阻，阻值为48.4Ω；R2是限流电阻，阻值为484Ω。煮饭时，接通电源（220V50Hz），闭合手动开关S1，电饭锅处在加热状态。当锅内食物温度达到103℃时，开关S1会自动断开，断开后若无外力作用则不会自动闭合，S2是一个自动温控开关，当锅内食物温度达到80℃时会自动断开，温度低于70℃时会自动闭合。（已知水的比热容为4.2×103J/(kg. ℃);查表可知铝的熔点为660℃）请解答下列问题：
（1）如果接通电源后没有放入食物就闭合开关S1，电饭锅 的内胆是否会熔化？为什么？
（2）在保温和加热两种情况下，电饭锅消耗的电功率之比是多少？
（3）若在一个标准大气压下将温度为20℃，质量为2.5kg的水烧开需要16min40s，求电饭锅正常工作时电能转化为内能的效率是多少？
11．（广安）下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝。求：
（1）电烤箱在高温档正常工作15min所消耗的电能；
（2）电烤箱在低温档正常工作时，R2的阻值是多少；
（3）假设在用电高峰时，家庭电路实际电压为200V，电烤箱在高温档的实际功率是多少（实际功率计算结果保留到小数点后1位）？
12．（铜仁）如下表及图所示，是某电热饮水机说时书的一些数据和电路原理图，该电热饮水机有加热和保温两种工作状态（由机内的温控开关S0控制）。求：
（1）当开关S闭合，开关S0断开时，饮水机的功率是多大？
（2）保温电阻R2的阻值是多少？
（3）若正常工作时，该电热器加热的效率为90％，将满热水箱的水从20℃加热到95℃需要多长时间？（C水=4.2×103J/kg·℃）
13．（成都）如图所示为某电热饮水机的电路原理图，饮水机有加热和保温两种工作状态，饮水机热水箱内水温达到92 ℃时开关S1自动断开，处于保温状态；当水温降至一定温度时，S1又闭合重新加热． 已知电源电压保持220 V不变，电阻R1的阻值为1210 Ω，电阻R2的阻值为121 Ω。求：
⑴ 饮水机处于保温状态时的电功率是多少？
⑵ 饮水机处于加热状态时电路的总电流是多少？
14．（龙岩）某种电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从它的说明书上收集到如下数据及图22所示的简化电路原理图。
（1）当S闭合，S0断开时，饮水机处于 （填“加热”或“保温”）状态。
（2）求：①一满热水箱水的质量；②保温时的电流。（1L=1×10－3m3）
（3）将一满热水箱的水从20℃加热到80℃需要吸收多少热量？若加热效率为90%，
需要加热多长时间？ [c水=4.2×103J/（kg·℃），ρ水=1.0×103kg/m3]
15．（桂林）小明的妈妈为了改善早餐的营养，买了一台全自动豆浆机，如图甲所示。图乙所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸。下表是这个豆浆机的主要技术参数；如图所示是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作的“P－t”图像。
请解答下列问题：
（1）豆浆机正常工作时的最大电流是多大？
（2）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？
（3）在一次豆浆机工作的时候，小明将家里的其它用电器都关闭，他观察到豆浆机的电热管工作时，家里标有“1200r/kW·h”字样的电能表转盘在1min内转过了20转。此时电路的实际电压是多大？
16．（南宁）图甲是测量高于江水警戒水位装置的原理图。长方柱形绝缘容器A内部左右两面插有竖直薄金属扳并与电路连接，底部有一小孔与江水相通，且容器底面低于警戒水位1m。已知电源电压恒为6V，小灯泡标有“4V 2W”字样（设灯丝工作电阻不变）。两金属扳间的江水电阻R与x的关系如图乙所示（x为容器内水柱高度h的倒数，即x=1／h）。求：
（1）小灯泡正常工作时的电阻是多少？
（2）当电压表示数为2V时，通过小灯泡的电流是多少？此时，持续通电5min，灯泡消耗了多少电能？
（3）当小灯泡正常工作时，江水水位高于警戒水位多少米？
17．（山西）PTC是一种新型的半导体陶瓷材料，它的发热效率较高，PTC有一个人为设定的温度。当它的温度低于设定温度时，其电阻值会随它的温度升高而变小；当它的温度高于设定温度时，其电阻值随它的温度升高而变大。如图所示的陶瓷电热水壶就使用了这种材料。它的工作电路如图所示，R0是定值电阻，其阻值不受温度的影响。RT是PTC的电阻，它的电阻值与温度的关系如图所示。该电热水壶在RT设定温度状态工作时，电路消耗的总功率1100W。
( http: / / www.21cnjy.com / )
（1）R0的阻值为多少
（2）当RT的温度为130℃时，电路中RT的实际功率为多少
18．（山西）LED灯是一种新型的环保节能灯，小梦为了探究LED灯与家用普通白炽灯、普通节能灯的发光效率，他用如图15所示的装置进行了实验（其中R0为光敏电阻，其电阻值与光照强度成反比）其实验步骤如下：
( http: / / www.21cnjy.com / )
根据小梦的探究，请回答：
（1）电能转化为内能最多的灯是 ，这是通过观察 来比较的。
（2）电能转化为光能最多的灯是 ，这是通过观察 来比较的。
（3）LED灯的发光效率较 (填“高”或“低”)。
（4） 综合分析表中数据可知，15W的LED灯的发光亮度与 的白炽灯发光亮度相当。
19．（莆田）小聪同学将一个报废了的电吹风（铭牌如下表），拆开来研究。他发现电吹风中有电热丝，电动机和开关等，他画出的电吹风的电路图如图所示。问：
( http: / / www.21cnjy.com / )
（1）该电吹风正常工作且吹热风时，电热丝R中的电流多大？
（2）小聪同学画出的电路图有何错误之处？
（3）如何改正？请画出改正后的电路图。
20．（丽水）如图是一种多功能蒸汽电熨斗，其说明书的部分内容如下：
请认真阅读后解答下列问题：
（1）为了安全用电，该电熨斗的电源线插头应选图中的 ▲ （填“A”、“B”）；
（2）该电熨斗正常工作时的电流是多少安
（3）该电熨斗正常工作10分钟消耗多少电能？
参考答案
一、选择题
1．A
2．A
3．A
4．C
5．B
6．C
7．C
8．A
9．D
10．C
11．C
12．C
13．C
14．A
15．B
16．A
17．A
18．D
19．C
20．A
21．D
22．D
23．C
24．B
25．B
26．C
27．C
28．A
29．BD
30．B
31．D
32．D
33．C
34．D
35．D
二、简答题
1．（1）138.9 （2）较长时间不适用电器时，要及时切断电源等
2．0.048 130
3．220 并 1.8×l04
4．半导体 3.3×104 W
5．6 10.8
6．“250V 6A” 甲
7．1210 0.96
8．17160 光
9．220 0.49
10．0.24kw.h（或8.64×105J） 节约电能（或节能，或省电）
11．0.5kW·h 1.68
12．6 12
13．0.1 1:4 3.75
14．0.5；40.5
15．乙 806.7 乙 2：3
16．8 凝华（或先升华，后凝华）
17．10 40
18．9.6 15
19．(1)10 6 (2)1 30
20．实验方案：将电流表分别串联在A、B、C三点，闭合开关，测量出A、B、C三点的电流，比较其大小（或：将两只灯泡的位置调换后，闭合开关，观察两只灯泡的亮度是否变化）。
原 因：由于串联，通过两只灯泡的电流相等，根据P=I2R可知，电阻大的灯泡，实际功率大， 灯泡就亮一些（本题有其它相近表述均可得分）。
21．0.5 L2
22．并联 串联 串联 并联
23．串联 R1 比R2大的多（或“R1 ＞＞R2”）
24．0.48 19.2
25．电流 9 21.6
26．800；3600
27．2200 6×104
28．0.1 200
29．30 6×104 1000
30．114.3 51.435 不让所有用电器同时工作 （总功率小于或等于2200W）
31．2.4 10 接在220V的电路中
32．220 7.2×10 7 6×10 4 100
33．5
34．1000
35．16.6 9960
三、实验探究题
1．（1）如图
（2）物体
（3）4 0.8
（4）0.8
（5）= 测量时间不准确
2．（1）如图
（2）使R1和R2两端的电压不同
（3）温度计示数的变化 R1
（4）在电流一定、通电时间一定时，电压越高，电流做的功越多。
3．电阻R保持不变 30·I 2
4．（1）短路
（2）如图
（3）0.7
5．（1）如图
（2）如图（电路图和实物图中，如果电路不完整或出现短路现象，不给分；如果出现电表正负接线柱接错，量程选错，滑动变阻器接错等，出现一处扣1分，直至扣完）
（3）如表格 （应该调节出的几个电压值中，除额定电压2.5V之外，所填高于和低于额定电压值均为最小分度值1.0V的整数倍，切不得超过3V）
6．（1）如图
（2）AB
（3）A 电流/A
（4）大
（5）电压
（6）温度 正确
7．（1）如图
（2）小灯泡断路
（3）0.5 1.7
（4）把电压表并联在滑动变阻器的两端，移动滑片是电压表的示数为2.6V
8．（1）见图
（2）断开 B
（3）A 0.75
9．（1）电压表与电流表的位置颠倒了 （2）电压表示数为2.5V （3）0.98
10．（1）如图所示
（2）灯丝断路（或灯泡与灯座接触不良）
（3）B 2.5
（4）0.75
11．（1）图略（2）0.5 0.75 (3) 电压表
12．（1）如图
（2）将滑动变阻器接入电路的电阻调至最大
（3）0-0.6A 0.5
13．灯丝断了、灯泡与灯座接触不良 2.5、B 1.14
14．（1）实物电线连接如下图所示
（2）6
（3）20；0.4；右
15．（1）如图
（2）3.8 0.912
16．⑴变大；不变
⑵电路改错如图所示。
⑶0.42；1.596（1.6或1.60）；灯的电流随两端电压增大而增大（其它答案合理可得分）⑷电路图如图4所示；
17．（1）“50Ω，5A” A
（2）电流表正负接线柱接反了 0.24 0.6 测小灯泡的电阻等
18．（1）如图
（2）A
（3）灯泡短路
（4）8.3 0.75
（5）调节灯泡两端电压，使其为额定电压 保护电路
19．（1）如图
（2）灯泡处断路
（3）0.32
（4）1.216（或1.22）
（5）实际电功率 实际电功率越大
（6）电阻 12
20．（1）如图 右上
（2）灯泡处断路 (灯丝断了，灯泡与灯座接触不良等合垣
（3）0.625 (0.63、0.6)
(4) 增大（变大） 灯丝的电阻随温度升高而变大
21．1.2 0.4 0.48 增大 A
22．（1）答案见图
（2）2.5 0.26 0.65
（3）没有 有
23．（1）如图所示
（2）滑动变阻器R短路或者L断路（答对一种情况即可）
（3）0.72
24．（1）滑动变阻器 变小 不变
（2）1.4 1.8
25．（1）断开 0.6
（2）如图
（3）A
（4）小灯泡断路
（5）2．2 B
（6）10 0.5
26．（1）如图
（2）右或B、D
（3）2.5 0.3 0.75
（4）25
（5）灯泡处断路
27．（1）如图
（2）0－3
（3）D
（4）0.3
28．（1）①A、B
②0.5 小灯泡的实际功率越大亮度越亮（或“小灯泡的实际功率越小亮度越暗”）
（2）3伏（1分）， 0安(或“无示数”“无读数”)
29．（1） 没有断开开关 试触 防止电路中电流过大损坏电路元件
（2）开关接触不良
（3)变大 变亮
30．（1）答案如答图所示（导线a接在c两端，导线b接在d两端均可以，量程和“+”、“—”极接线柱中任一条导线画错得0分）
（2）左
（3）如答图（元件不全，元件符号错误，接线错误得0分）
（4）1.5 1.05
31．（1）如图
（2）滑动变阻器的滑片接触不良
（3）0.4 实际功率
（4）不同 观察小灯泡的亮度和实际功率的关系
四、分析计算题
1．（1）8.3欧 （2）24欧 （3）45焦
2．（1）S1 S2
（2）1210
（3）0．295kwh1或1.06×106J
3．（1）液体表面空气流动速度大(或风速大)
（2）I=P／U=1100瓦／220伏=5安
（3）第一代热风干手器：W=Pt=2千瓦×36／3600时×240=4．8千瓦时
第二代高速干手器；W=Pt=1．1千瓦×6／3600时×240=0．44千瓦时
(4．8千瓦时-0．44千瓦时)×1元／千瓦时×30=130．8元
4．答案： 不可信
5．（1）如图
（2）2.5A
6．（1）12V （2）1.08W
7．（1）0.5A
（2）3.2V
（3）60Ω 24Ω
8．（1）灯泡的电阻RL=UL2/PL =(6V)2/6W=6Ω
(2) 当S1断开，S2闭合，滑动变阻器的滑片在最左端时，电路中只有R2，由欧姆定律得电路中的电流I=U总/R2 =9V/20Ω=0.45A
(3)当电路中总电阻最大时，整个电路消耗的功率最小P最小=U总2/R总大 =（9V）2/（40Ω＋20Ω）=1.35W
9．（1） 8V (2) 4Ω~12Ω
10．（1）不会熔化；当锅内温度达到103℃时，开关S1会自动，而铝的熔点为660℃，所以不会熔化。
（2）1：11
（3）水吸收的热量8.4×105J 电饭锅消耗的电能106J 电能转化为内能的效率84%
11．（1）I=U/R1=6V/10Ω=0.6A
（2）R总=U/I，=6V/0.4A=15Ω
R2= R总-R1=15Ω-10Ω=5Ω
（3）Q1=（ I，）2Rt=（0.4A）2×10Ω×300s=480J
12．答案
13．（1）P1 = U 2 / R1 = (220 V )2 / 1210 Ω = 40 W
（2）I = I1 + I2 = (U /R1) + (U /R2) = ( 220 V / 1210 Ω ) + ( 220 V / 121Ω ) = 2 A
14．（1）保温
（2）①1千克
②0.2A
（3）280秒
15．（1）5.5A
（2）667800J
（3）200V
16．（1）8欧
（2）150J
（3）5米
17．（1）10欧
（2）400W
18．（1） 白炽灯 温度计示数的变化
（2）LED灯 电流表示数的变化
（3） 高
（4） 150W
19．答案：
20．（1）A
（2）根据I=P/U=880瓦/220伏=4安
（3） W=Pt=880瓦×600秒=5.28×105焦耳
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网 www.21cnjy.com 精品试卷·第 34 页 （共 44 页）
同课章节目录
