二、滑轮
温故知新
杠杆如何分类？
F1
L1=F2
L2
杠杆的平衡条件是什么？
杠杆的五要素是哪些？
支点、动力、动力臂、阻力、阻力臂
O
F1
L1
F2
L2
F2
O
F1
l1
l2
l1
l2
F1
F2
O
O
F2
F1
l1
l2
O
F1
F2
l1
l2
l2
F2
l1
F1
O
省力杠杆
费力杠杆
等臂杠杆
想想议议
你能讲个故事吗?
我们先来观察一幅科学漫画
这个故事中起到关键作用的是哪个部件?
滑轮
物理与生活
起重设备上的滑轮
滑轮
滑轮
电梯原理
想一想
工人要把钢材、木料、水泥等运到楼上通常会怎样做呢？

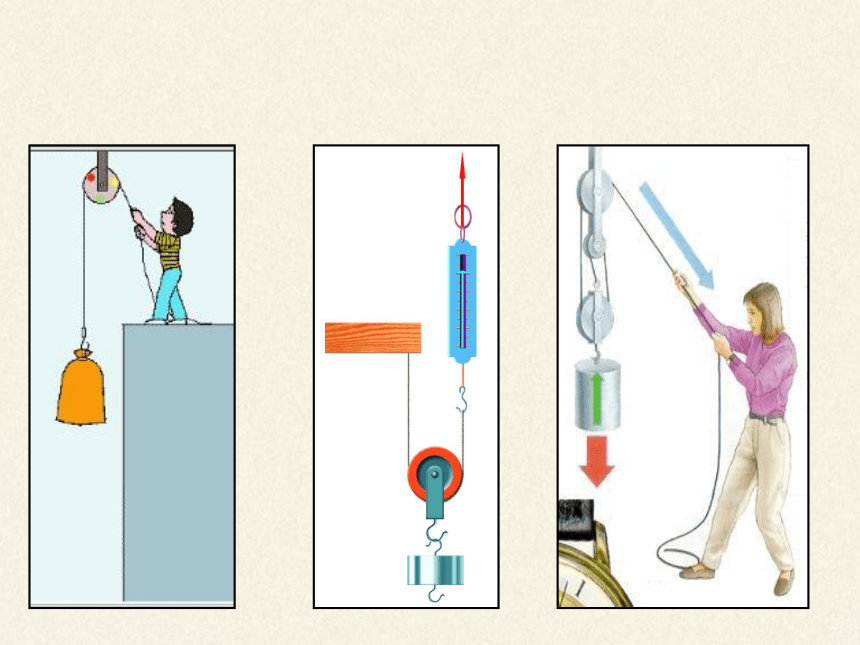

动滑轮
定滑轮
滑轮组
使用滑轮时，轴的位置固定不动。
使用滑轮时，轴的位置随被拉的物体一起运动。
滑轮－－变形的杠杆
这种周边有槽、绕轴心转动的圆轮叫做滑轮。
定滑轮的特点
.o
F1
l2
l1
F1
F1
G
F2
根据F1l1=F2l2　
因为l1=l2
所以F1＝F2
定滑轮的特点：
1.不省力也不费力
　2.重物上升的高度h
＝绳子自由端移动的距离s
3.可以改变动力的方向
定滑轮的实质：
等臂杠杆
实验探究定滑轮的特点
实验时应如何拉动弹簧测力计？
匀速直线拉动
改变钩码的个数，弹簧测力计的示数怎样变化？
改变重物上升的距离，弹簧测力计的距离怎样变化？
改变弹簧测力计拉力的方向，弹簧测力计的示数怎样变化？
实验数据记录表格
实验序号
钩码所受的重力G/N
弹簧测力计的示数F/N
1
1
1.2
2
1.5
1.7
3
2
2.2
小明同学的实验记录
小明同学的实验记录有错误吗？
为什么F≠G？
探究活动
拉力的方向
作用点移
动的距离
观察
直接提重物
用定滑轮提重物
结论
测量
重力作用点
拉力作用点
结论
向上
向下
改变
相等
0.2m
0.2m
定滑轮的特点
定滑轮的特点：
(1)可以改变用力方向。
(2)既不省力也不费力，也不省距离。
F=G
S=h
(3)实质上，相当于一个等臂杠杆。
F1
动滑轮的特点
l2
根据F1l1=F2l2　
因为l1=2l2
所以F1＝1/2F2
动滑轮的特点：
1.省一半力
3.不能改变动力的方向
o.
G
F2
l1
2.费一倍距离，即s＝2h
动滑轮的实质：
省力杠杆
实验探究动滑轮的特点
实验序号
钩码所受的重力G/N
弹簧测力计的示数F/N
1
1
0.7
2
2
1.2
3
3
1.7
实验时应如何拉动弹簧测力计？
竖直向上匀速拉动
小明同学的实验记录
为什么F
≠
1/2G
探究活动
动滑轮的特点
拉力的方向
作用点移
动的距离
观察
直接提重物
用动滑轮提重物
结论
测量
重力作用点
拉力作用点
结论
向上
向上
不改变
费距离
0.1m
0.2m
动滑轮的特点
(1)不能改变用力方向。
(2)最多能省一半力，但费一倍距离。
F
=
G/2
或F=(G物+G动)/2
s
=
2h
(3)本质上，相当于一个动力臂为阻力臂
2
倍的省力杠杆。
1.
在图中，货物
G
重为
100
牛，若不计滑轮的重力，不考虑绳子与滑轮之间的摩擦力。
由
a
图装置拉，拉
力
F1
=
_____牛；
由
b
图装置拉，拉
力
F2
=
_____牛。
F1
F2
a
想想做做
100
50
b
2.
物体被匀速升高时，如果
F
=
25
牛，滑轮质量不计，则重物
G
受到的重力为
_____
牛。拉同一个物体，若滑轮重10N，则拉力是
牛。
50
F
=
25
牛
30
思考：
使用定滑轮的好处是能改变用力的方向，缺点是不省力；使用动滑轮的好处是省力，但不能改变方向。
能否利用定滑轮和动滑轮的优点把它们组合起来，使它们即省力又方便呢？
滑轮组
三、滑轮组
由定滑轮和动滑轮组成。
F
F
F
G
G
G
1
3
F＝
G
1
2
F＝
G
1
2
F＝
G
拉动滑轮的绳子为6段，则拉力F的大小
大小为物重的六分之一：
(a)若动滑轮重G/不计，拉力F是多少？
(b)若动滑轮重G/不能忽略，那么图中的拉力F应等于多少？
G/
G
F
1
5
F＝
G
1
5
F＝
(G+G/)
如图所示，拉力F的大小等于＿＿＿＿。
F
.
1
3
F＝
f
f
N
G
T
小结
一、定滑轮：
转轴固定不动的滑轮。
1、特点：
不能省力，但可改变了力的方向。
2、实质：
等臂杠杆。
二、动滑轮：
转动轴
与重物一起移动的滑轮。
1、特点：能省力一半，但不能改变力的方向。
2、实质：动力臂是阻力臂两倍的杠杆。
使用滑轮组时，动滑轮被几股绳子吊起，所用力就是物重和动滑轮的几分之一
三、滑轮组
巩固练习：
1：如下图(a)所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）
图(a)
F
2:
如上图(b)所示,物体A重为100N,挂重物的钩子承受的拉力是＿＿N.人匀速拉绳子的力是＿＿N（动滑轮自重不计）
图(b)
100
100
50
3.如图所示的四个滑轮组中，图＿＿可省一半力，图＿＿最费力，图＿＿和图
＿用力大小一样。(不计轮重摩擦)
(a)
(b)
(c)
(d)
(b)
(c)
(a)
(d)
如图所示,物体A重G＝80N,在F＝60N拉力下匀速前进,此时物体A受到的摩擦力等于＿＿＿＿N.
（滑轮自重及绳子与滑轮的摩擦不计）
A
F
.
f
N
T
G
1:竖直方向上有一对平衡力N和G
2:水平方向上有一对平衡力T和f
G=N=80N
f=T=120N
因为
T=2F=120N
120N
