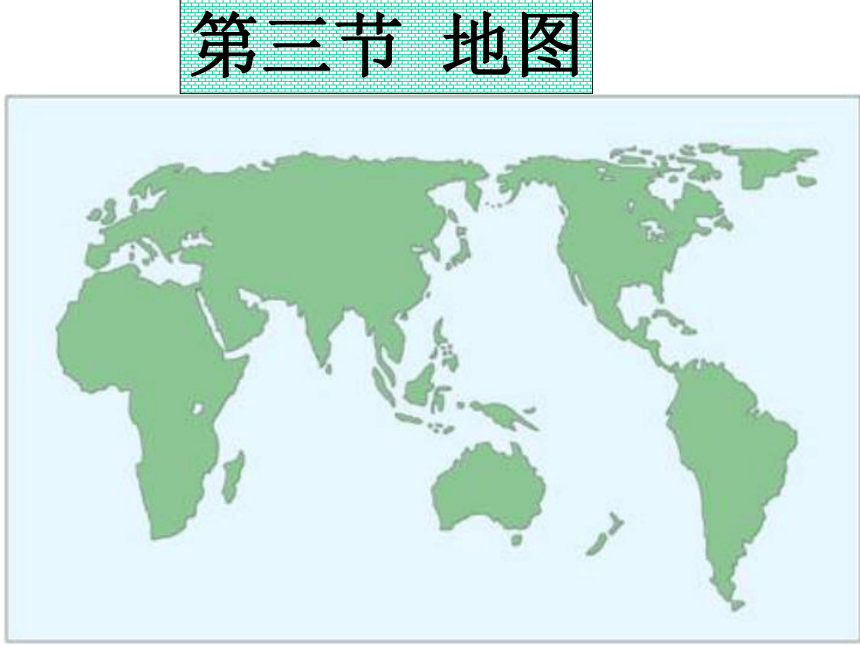

第三节 地图

(共36张PPT)
第三节 地图
想一想
地球表面是个球面，而地图却是个平面，怎样才能把球面上的各种信息准确地体现到平面上去呢？

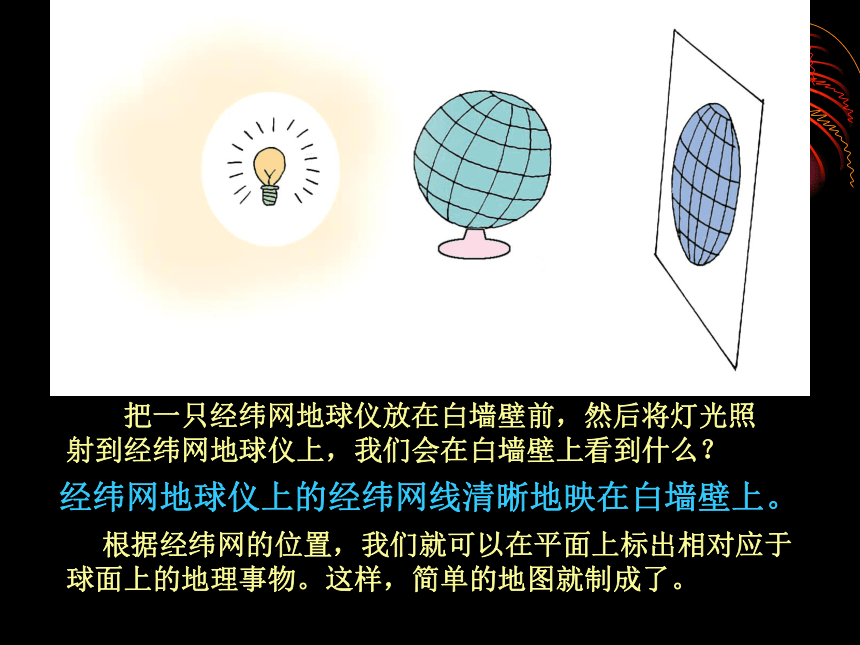

把一只经纬网地球仪放在白墙壁前，然后将灯光照射到经纬网地球仪上，我们会在白墙壁上看到什么？
根据经纬网的位置，我们就可以在平面上标出相对应于球面上的地理事物。这样，简单的地图就制成了。
经纬网地球仪上的经纬网线清晰地映在白墙壁上。
地图有哪些重要作用？
想一想
勘察筑路、航空航海、旅游探险、科学研究、国际交往、行军打仗
如何选择一幅恰当的地图呢？

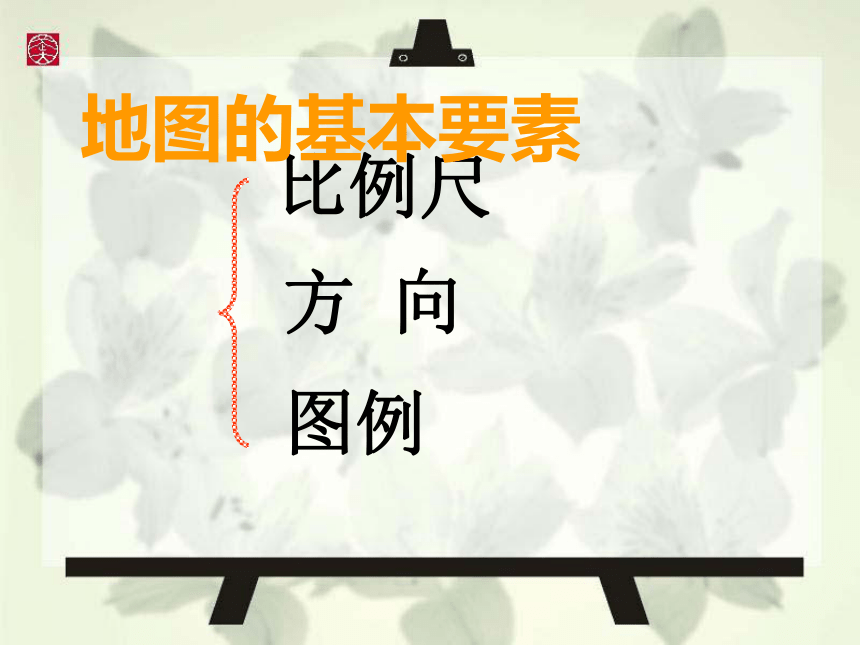

比例尺
方 向
图例
地图的基本要素

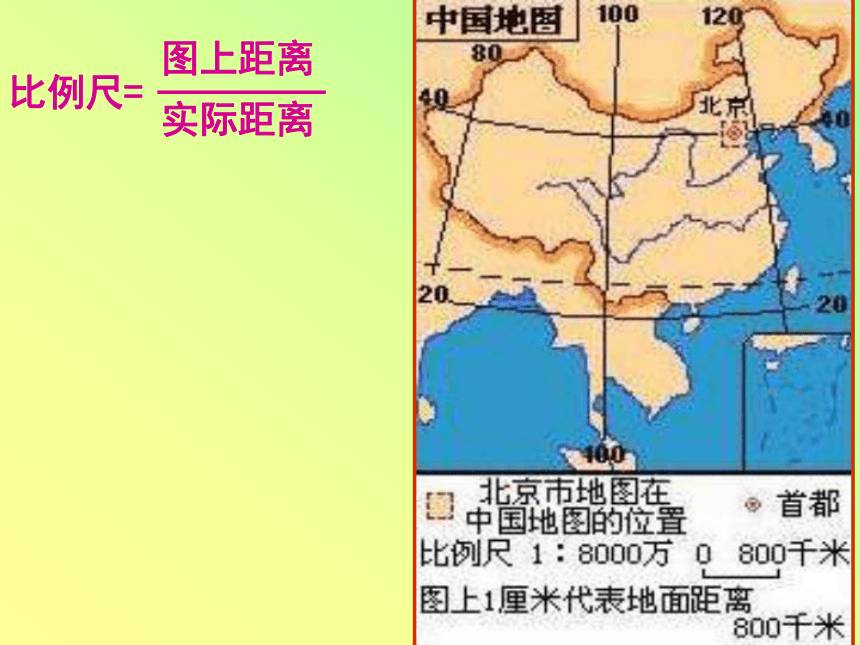

比例尺=
图上距离
实际距离

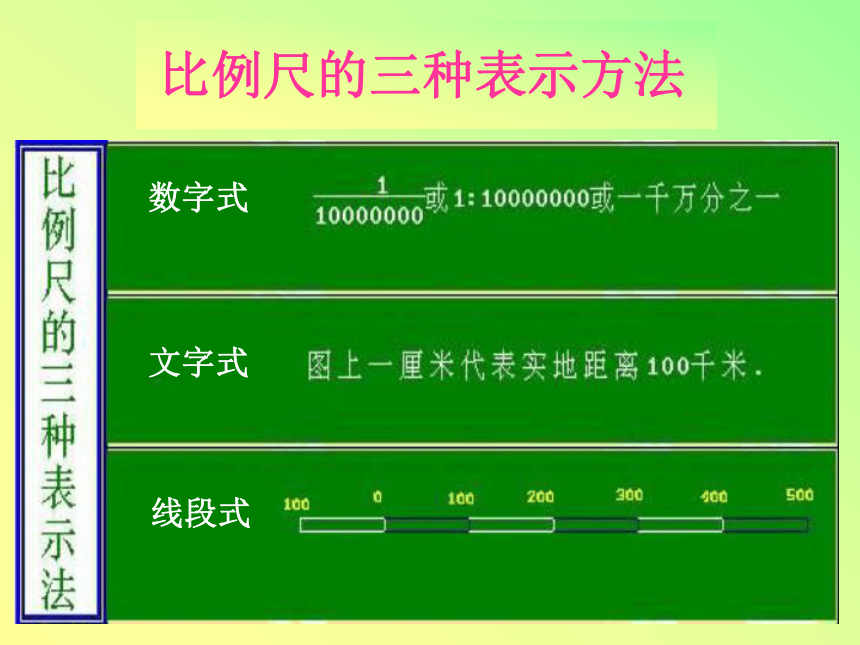

比例尺的三种表示方法
数字式
文字式
线段式
0
500千米

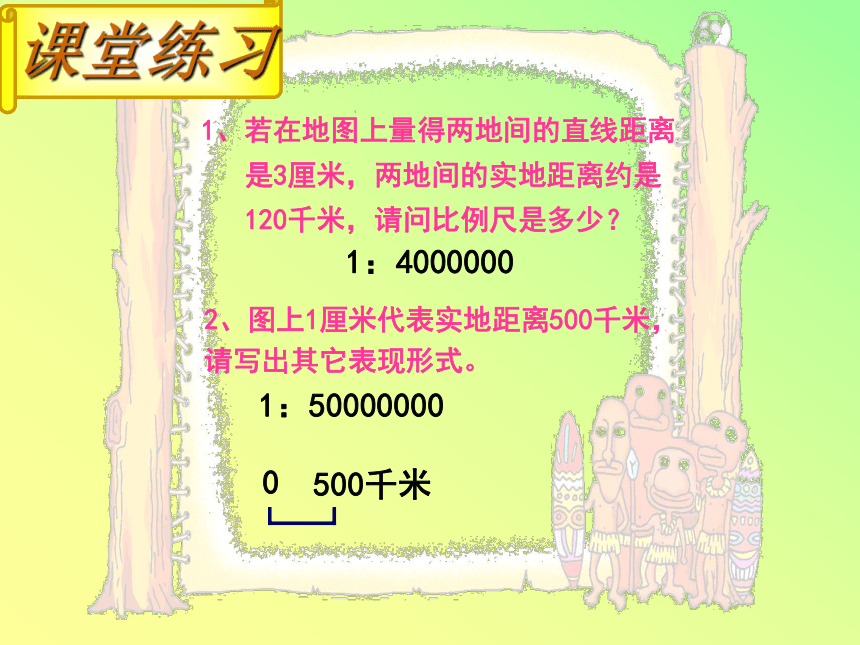

2、图上1厘米代表实地距离500千米，请写出其它表现形式。
1：50000000
1、若在地图上量得两地间的直线距离
是3厘米，两地间的实地距离约是
120千米，请问比例尺是多少？
1：4000000
课堂练习

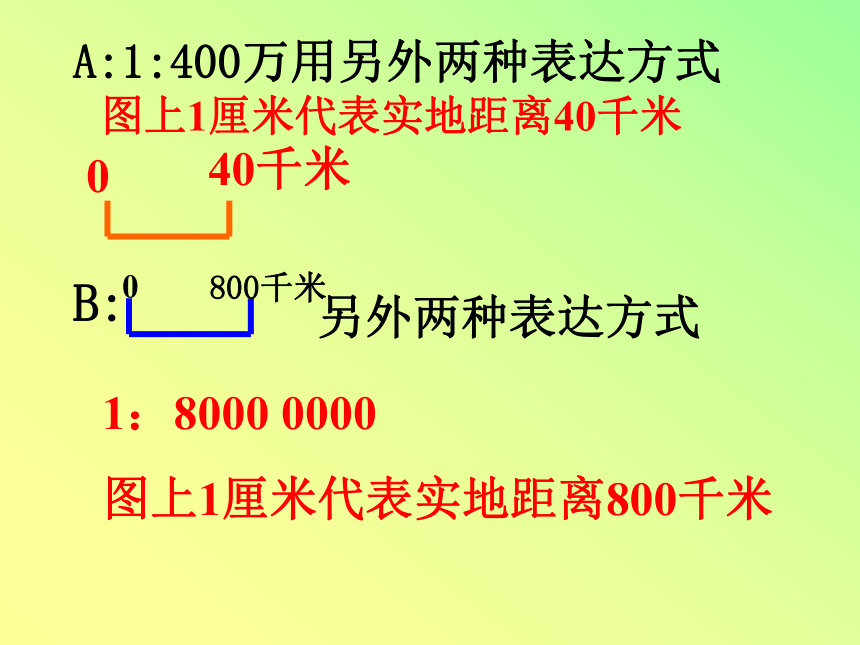

A:1:400万用另外两种表达方式
B:
0
800千米
另外两种表达方式
图上1厘米代表实地距离40千米
0
40千米
1：8000 0000
图上1厘米代表实地距离800千米

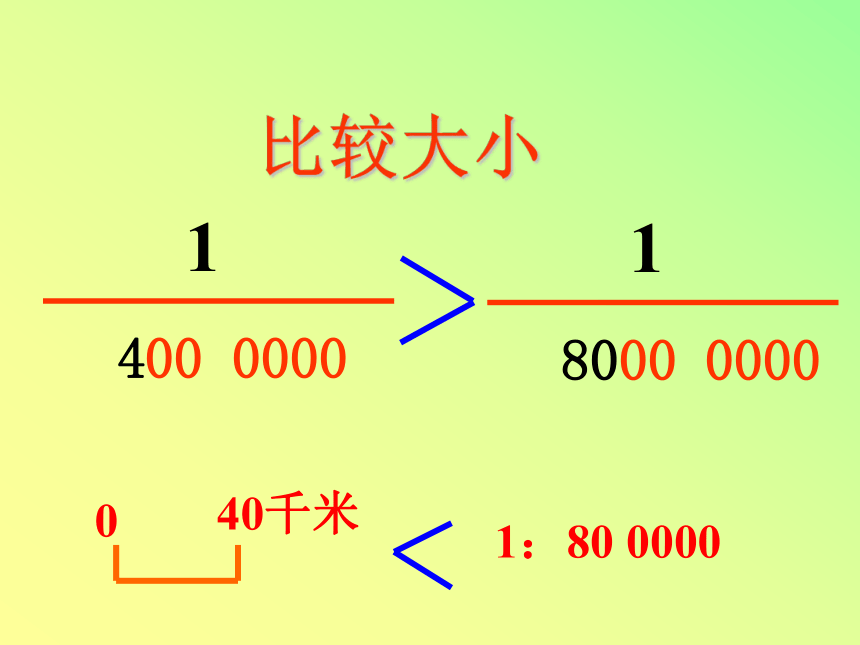

比较大小
1
400 0000
1
8000 0000
0
40千米
1：80 0000
你能算出台北
与高雄之间的
实际距离吗
292千米
表示范围的
大或小
大
小
详
略
大比例尺
比例尺大小与范围、表示内容详略关系
小比例尺
表示内容的
详或略
经纬网定向法
经线指示南北方向
纬线指示东西方向
A
北
南
东
西
北
西
A
南
东
B
C
B在A的_____方向;
A在C的_____方向.
东南
东南
A
B
南
S
北
西
C
东
B在A的______方向;
C在A的______方向.
正东
西南
A
B
南
N
北
西
C
东
B在A的______方向;
C在A的______方向.
正西
东北
北
西
东
南
北
西
东
南

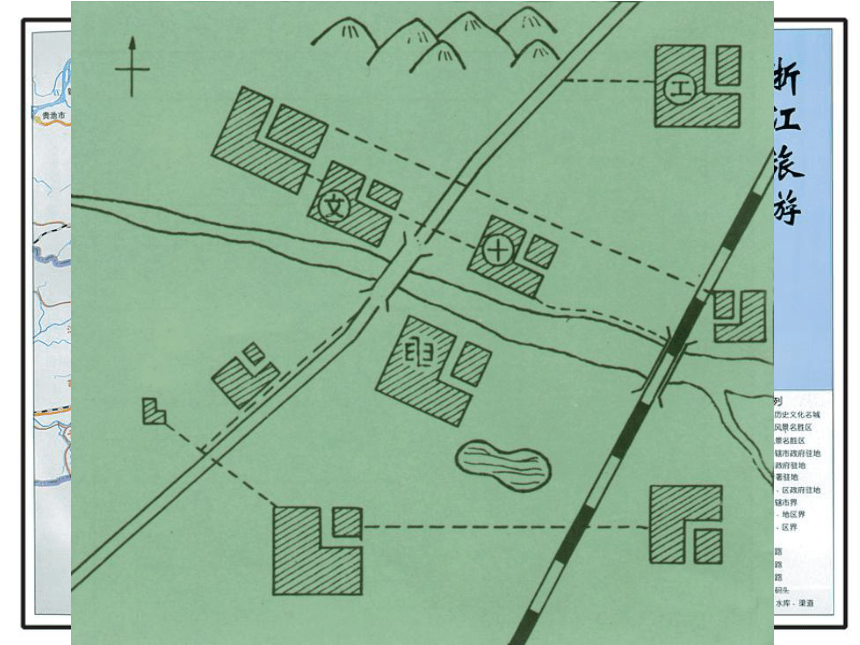

一般定向法
上北下南,左西右东
门
经纬网定向法——经线指示南北方向
纬线指示东西方向
总结:地图上方向的判断
指向标定向法——箭头总是指向北方
一般定向法——上北下南,左西右东
图例
返回
甲的海拔是_____，乙____，丙____。
乙与丙的相对高度是____，甲与丙的相对
高度是_____。
500米
1500米　
-200米
700米　
1700米　
等高线越密集,坡度越陡。
等高线越稀疏，
坡度越缓
A
B
C
D
E
1
2
3
1
2
3
900
800
700
1400
1300
1200
1100
200
300
400
公路
A
B
C
D
1500
1700
1600
1700
练习
1800
1500
山谷
山脊
盆地
鞍部
地图种类
地形图
其他地图
等高线地形图
分层设色地形图
地形剖面图
政区图
交通图
气候图
人口图
