综合训练(二)电路、电流与电压
选择题

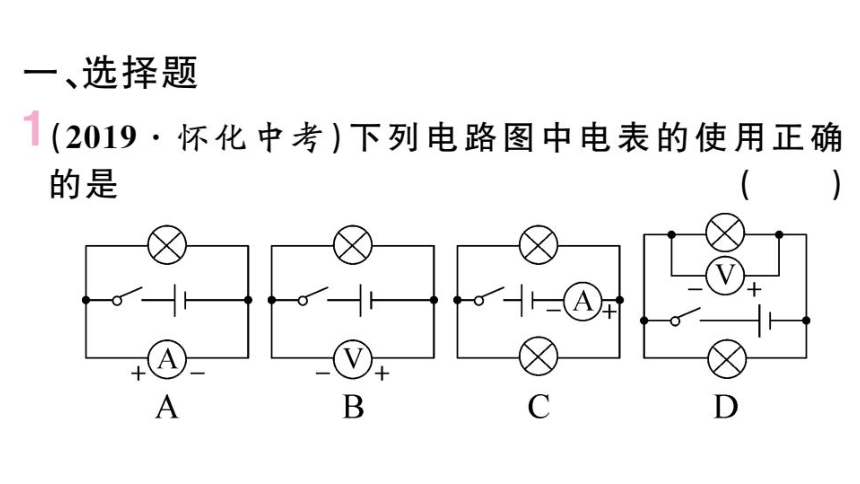

(2019·怀化中考)下列电路图中电表的使用正确
的是
A
B
C

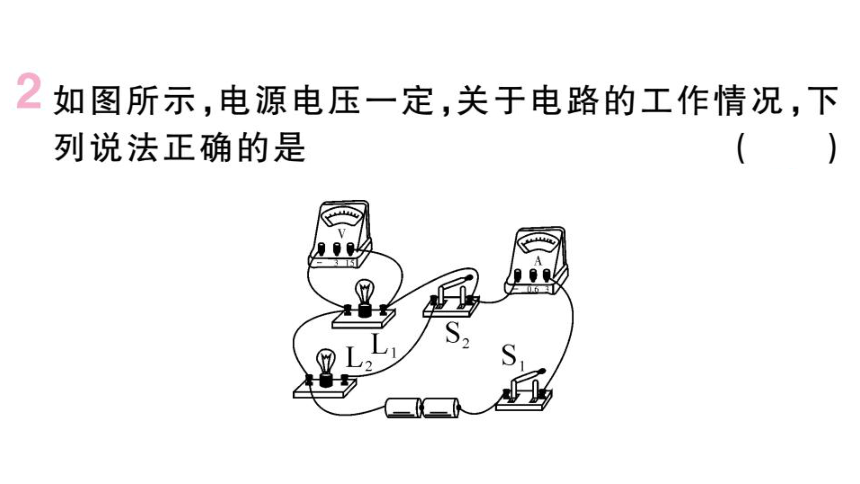

2如图所示,电源电压一定,关于电路的工作情况,下
列说法正确的是
(B
S
2

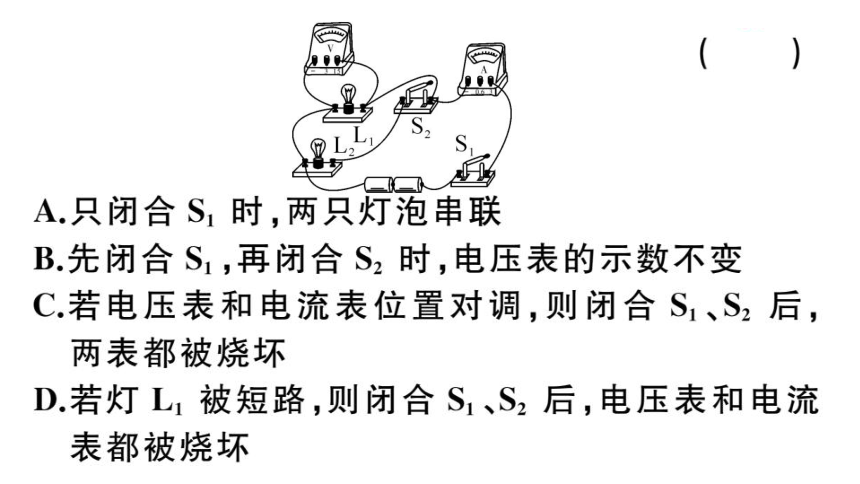

A.只闭合S1时,两只灯泡串联
B先闭合S1,再闭合S2时,电压表的示数不变
C.若电压表和电流表位置对调,则闭合S1、S2后
两表都被烧坏
D.若灯L1被短路,则闭合S1、S2后,电压表和电流
表都被烧坏

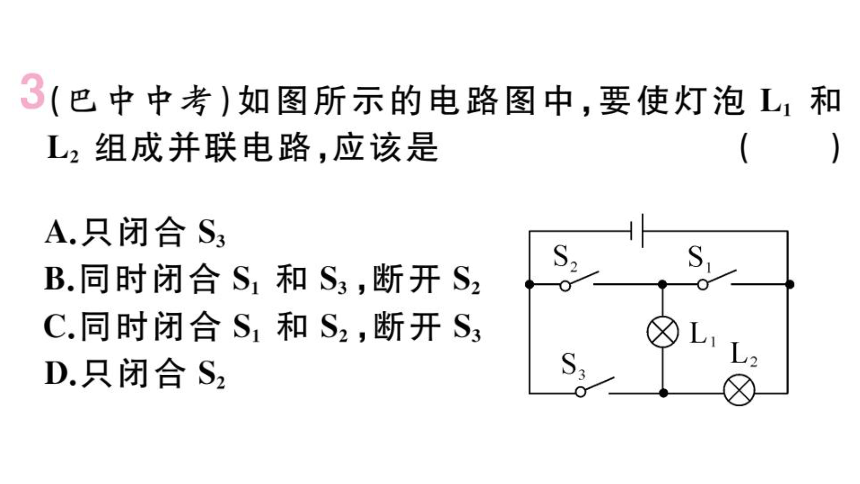

3(巴中中考)如图所示的电路图中,要使灯泡L1和
2组成并联电路,应该是
(B)
L
A.只闭合S3
B同时闭合S1和S3,断开S
C.同时闭合S1和S2,断开S3
D只闭合S2

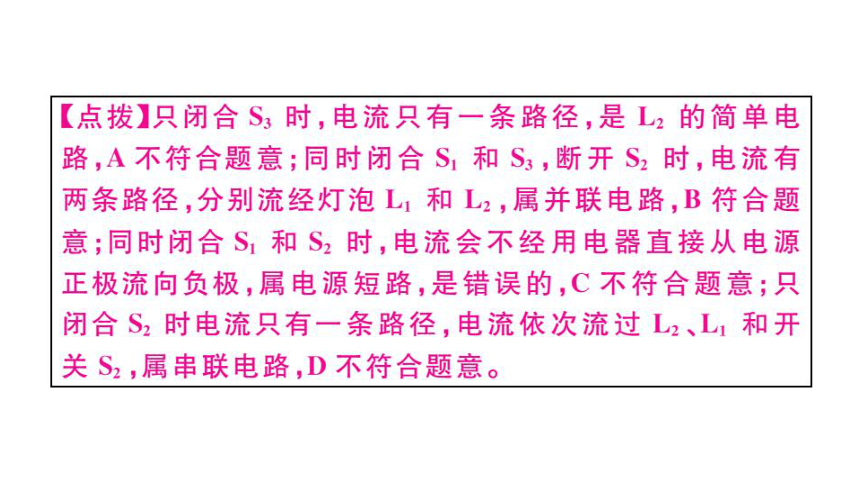

【点拔】只闭合S3时,电流只有一条路径,是L2的简单电
路,A不符合题意;同时闭合S1和S3,断开S2时,电流有
两条路径,分别流经灯泡L1和L2,属并联电路,B符合题
意;同时闭合S1和S2时,电流会不经用电器直接从电源
正极流向负极,属电源短路,是错误的,C不符合题意;只
闭合S2时电流只有一条路径,电流依次流过L2、L1和开
关S2,属串联电路,D不符合题意。

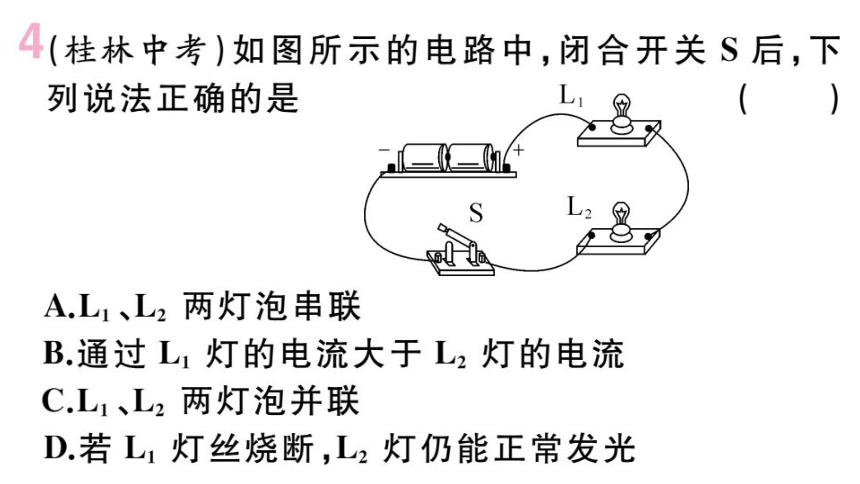

(桂林中考)如图所示的电路中,闭合开关S后,下
列说法正确的是
(A)
L
S
28y
心b
A.L1、L2两灯泡串联
B通过L1灯的电流大于L2灯的电流
C.L1、L2两灯泡并联
D.若L1灯丝烧断,L2灯仍能正常发光

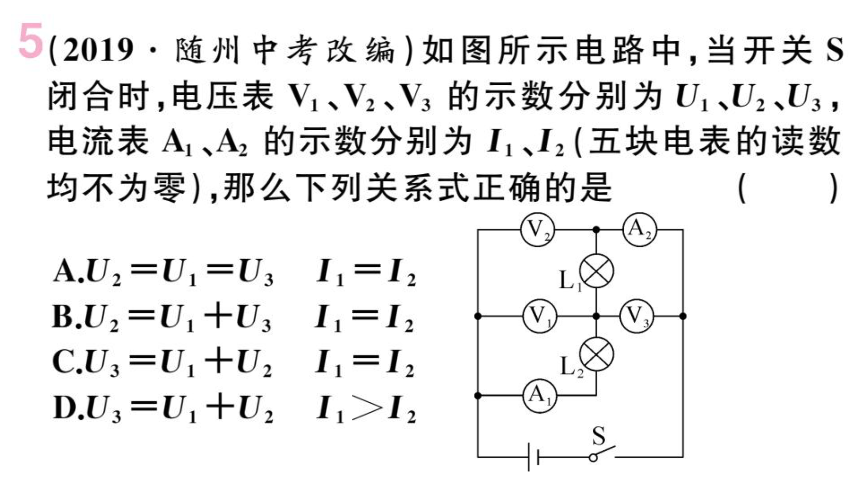

(2019·随州中考改编)如图所示电路中,当开关S
闭合时,电压表V1、V2、Ⅴ3的示数分别为U1、U2、U3,
电流表A、A2的示数分别为I1、I2(五块电表的读数
均不为零),那么下列关系式正确的是
(B
V
A
L
A
U2=U1=U3
I=I2
B
U2=U+U3
I=I2
C.U3=U1+U2I1=I2
D
U3=U+U2
I>L2

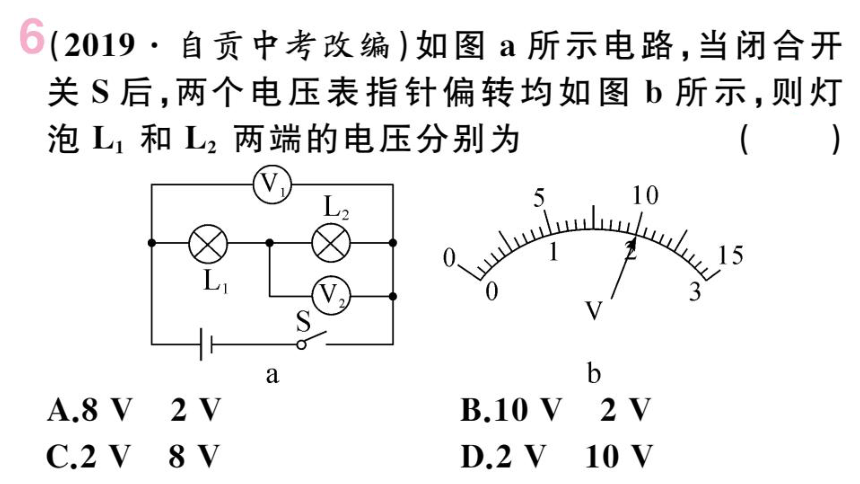

(2019·自贡中考改编)如图a所示电路,当闭合开
关S后,两个电压表指针偏转均如图b所示,则灯
泡L1和L2两端的电压分别为
(A
0
A
8V
2V
B10V
2
V
D.2V
10
V
7三盏电灯串联后接入电压为15V的电路两端,灯
和L2两端的电压分别是52V和8.3V,则用电
压表测灯L3两端的电压时,电压表接入电路的接
线柱是
B
A.“3”和“15
B.“3”和“-”
C.“15”和
D以上都不对
(2019-—2020·福州长乐区期中)如图所示电路,a、
b分别接电源的正、负极,A1的示数为1A,A2的示
数为1.2A,A3的示数为18A,则通过灯L3的电流
为
B
