人教版九年级全一册 物理 课件 14.1热机（17张ppt）

(共17张PPT)
第1节　热机
1.
了解热机的工作原理及其种类．
2．结合课本的图片了解四冲程汽油机的基本结构和工作原理．
3.
了解四冲程内燃机工作过程中的能量转化.
4.了解汽油机和柴油机的异同.
学习目标
实验演示：
如图所示在一个试管中装一些水，用软木塞塞紧。对试管加热使水沸腾。
观察现象，思考原因

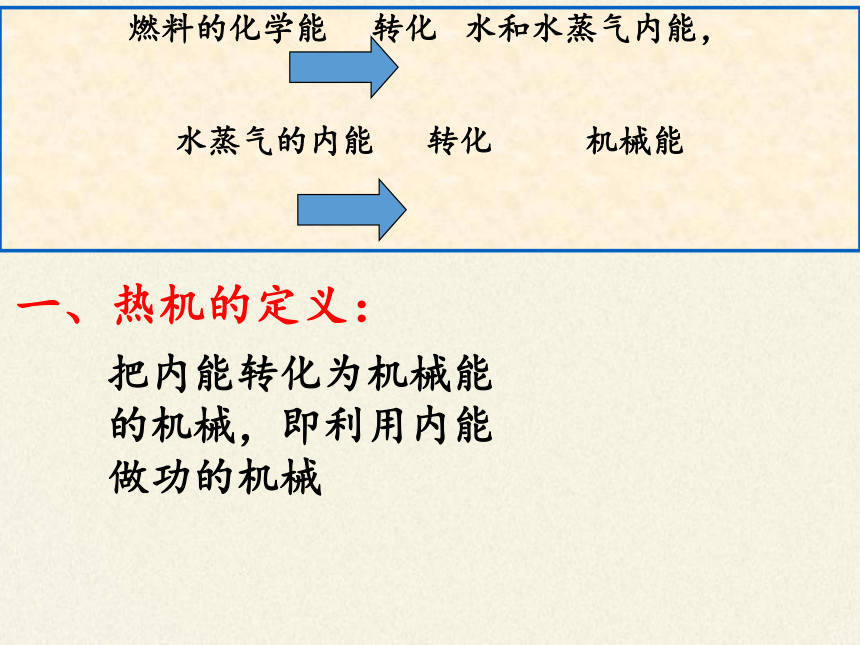

燃料的化学能
转化
水和水蒸气内能，
水蒸气的内能
转化
机械能
一、热机的定义：
把内能转化为机械能的机械，即利用内能做功的机械

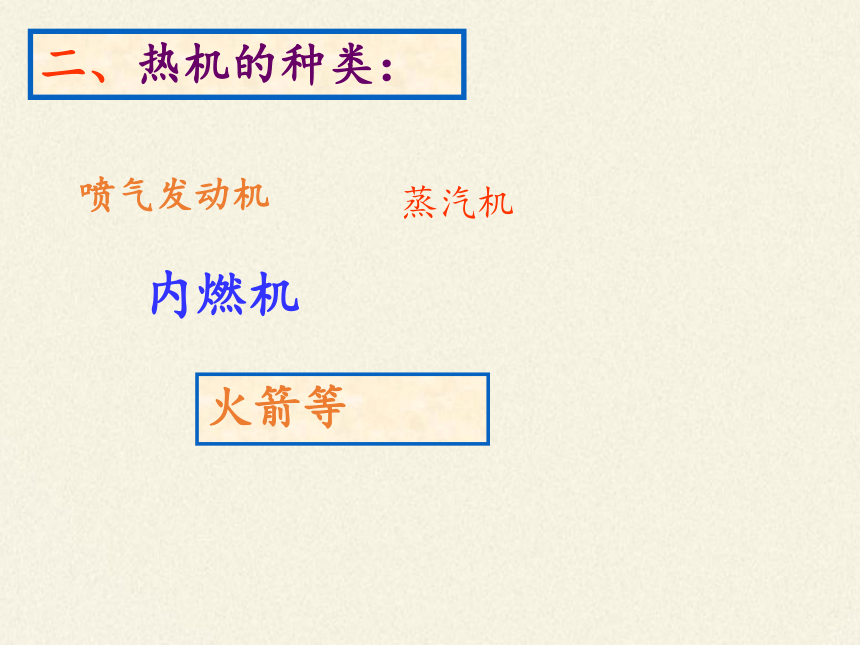

二、热机的种类：
喷气发动机
内燃机
蒸汽机
火箭等

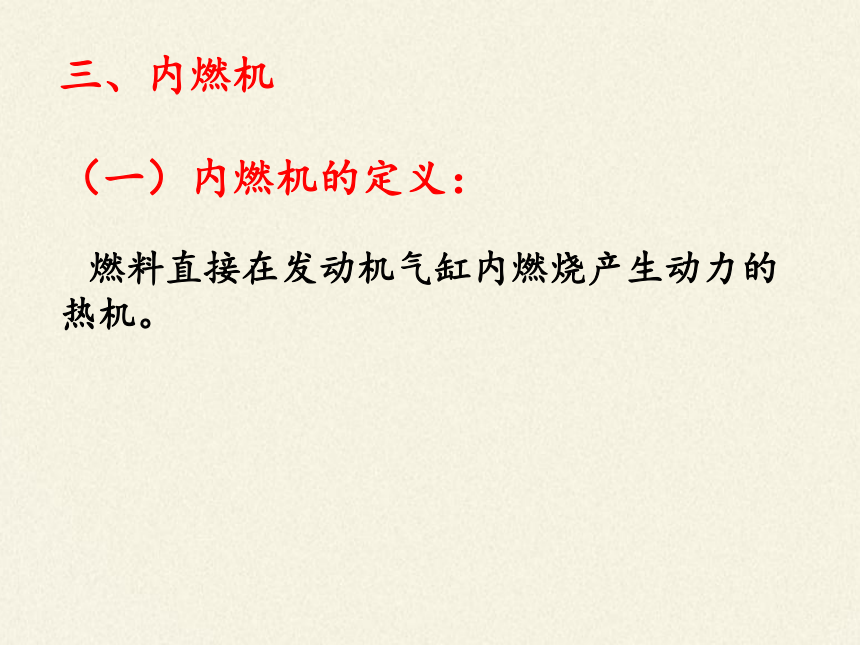

三、内燃机
（一）内燃机的定义：
燃料直接在发动机气缸内燃烧产生动力的热机。

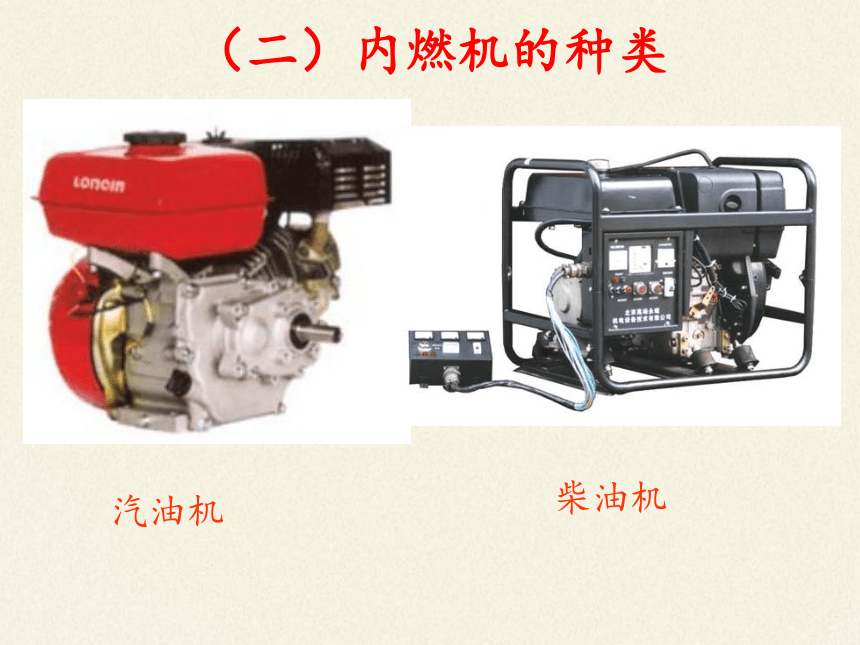

（二）内燃机的种类
汽油机
柴油机
火花塞
气缸
进气门
活塞
连杆
排气门
曲轴
1、汽油机
（三）内燃机的构造及工作原理：
（1）构造
一个冲程：活塞在气缸内往复运
动时，从气缸的一端运动到另一端的过程。
一个工作循环：
把这四个冲程称为发动机的一个工作循环。
吸气
压缩
做功
排气
（2）汽油机（内燃机）的冲程和工作循环
冲程
活塞运动方向
进气门开闭状态
排气门开闭状态
能量转化情况
吸气
压缩
做功
排气
向下
打开
关闭
无能量转化
向上
关闭
关闭
机械能转化为内能
向下
关闭
关闭
内能转化为机械能
向上
关闭
打开
无能量转化
2.汽油机和柴油机的异同点
汽油
柴油
火花塞
喷油嘴
吸入汽油和空气
吸入的只有空气
气压和温度相对较低
气压和温度相对较高
点燃式
压燃式
4
1
当堂检测
1.汽油机的一个工作循环是排气,吸气,压缩,_______这四个冲程组成的,其中能将机械能转化为内能的冲程是_________冲程。
2.汽油机吸入气缸的物质是:
(
)
A.汽油
B.空气
C.汽油与空气混合物
D.柴油
?
当堂检测
3.汽油机在某个冲程中，进气门和排气门都关闭，活塞向上运动，此冲程是（
）
A.吸气冲程?
B.压缩冲程?
C.做功冲程?
D.排气冲程?
当堂检测
4.在图所示的内燃机工作的一个循环中，其四个冲程的顺序应当是（
）?
当堂检测
5.下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况.关于对图中①②③④的补充正确的是【
】
A．①做功冲程
②内能转化为机械能
③压缩冲程
④机械能转化为内能
B．①压缩冲程
②内能转化为机械能
③做功冲程
④机械能转化为内能
C．①做功冲程
②机械能转化为内能
③压缩冲程
④内能转化为机械能
D．①压缩冲程
②机械能转化为内能
③做功冲程
④内能转化为机械能】
