第1节　家庭电路
家庭电路的组成

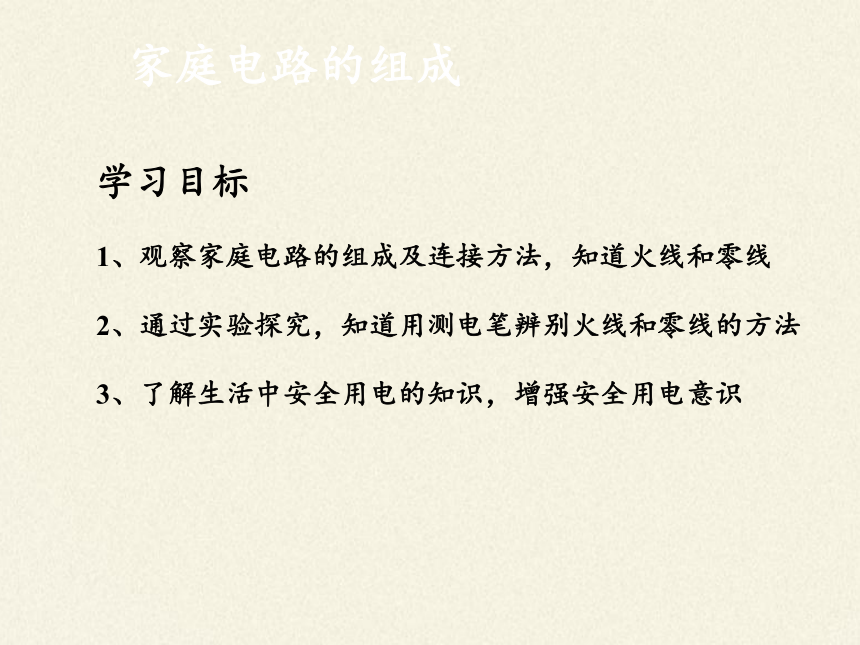

学习目标
1、观察家庭电路的组成及连接方法，知道火线和零线
?
2、通过实验探究，知道用测电笔辨别火线和零线的方法
?
3、了解生活中安全用电的知识，增强安全用电意识

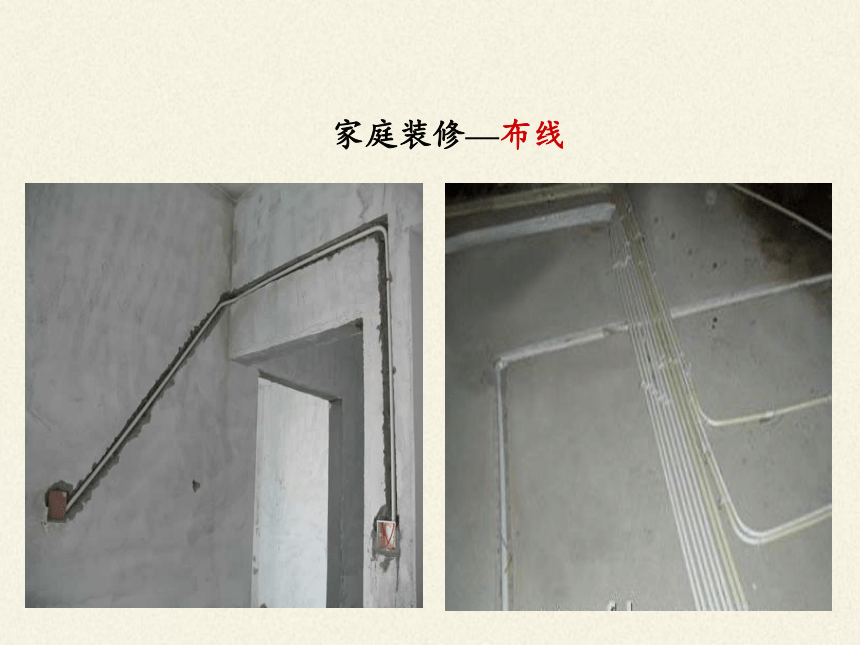

家庭装修—布线

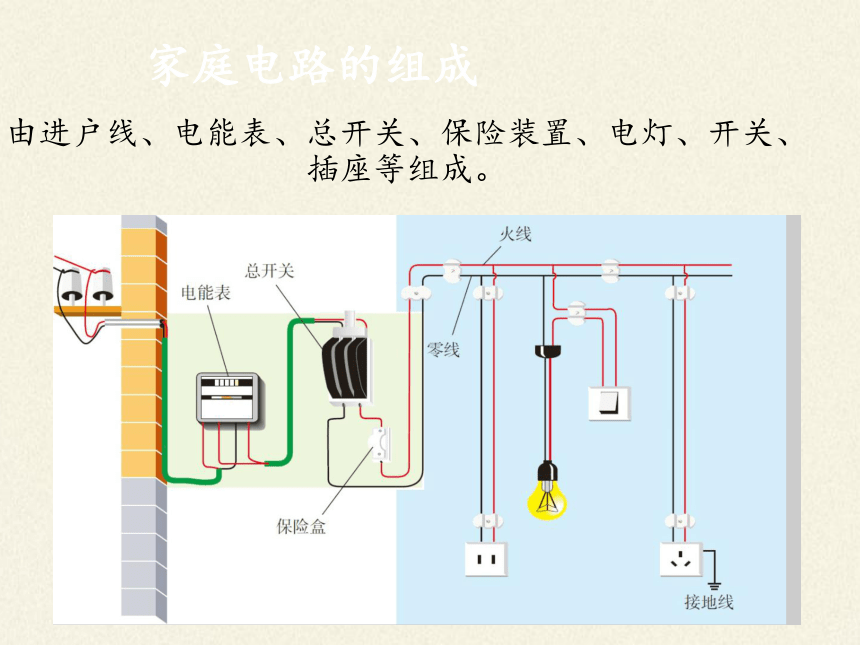

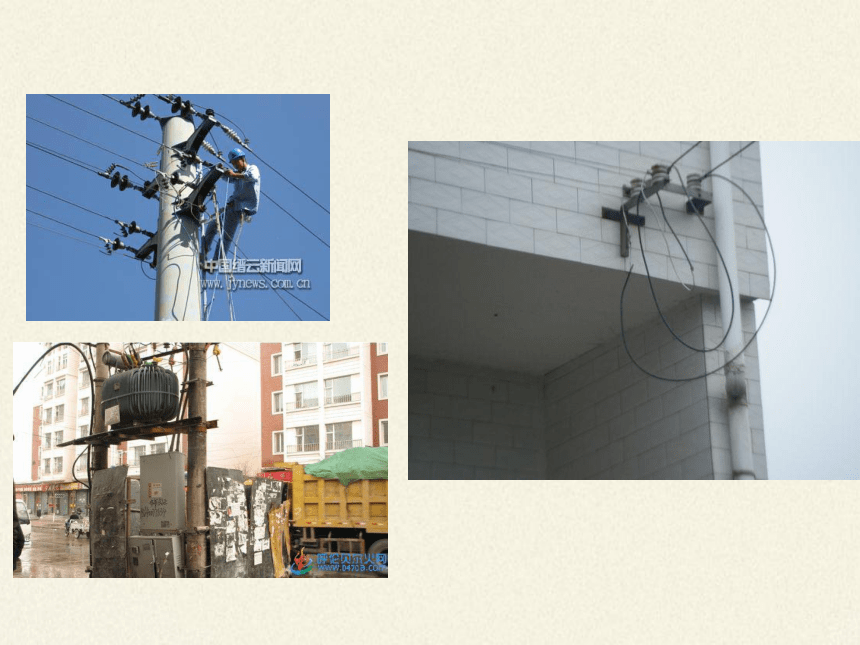

家庭电路的组成
由进户线、电能表、总开关、保险装置、电灯、开关、插座等组成。

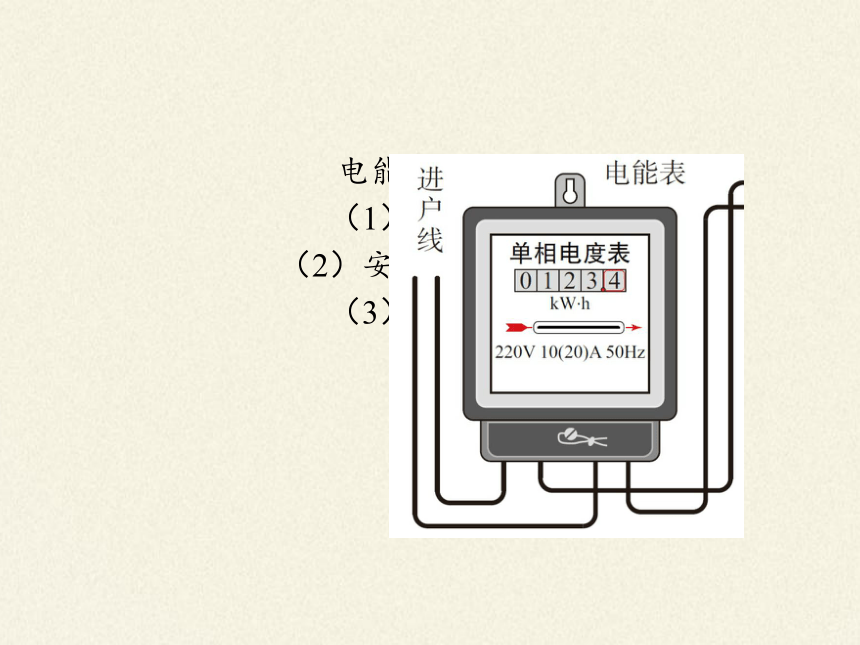

电能表
（1）作用
（2）安装的位置
（3）读数

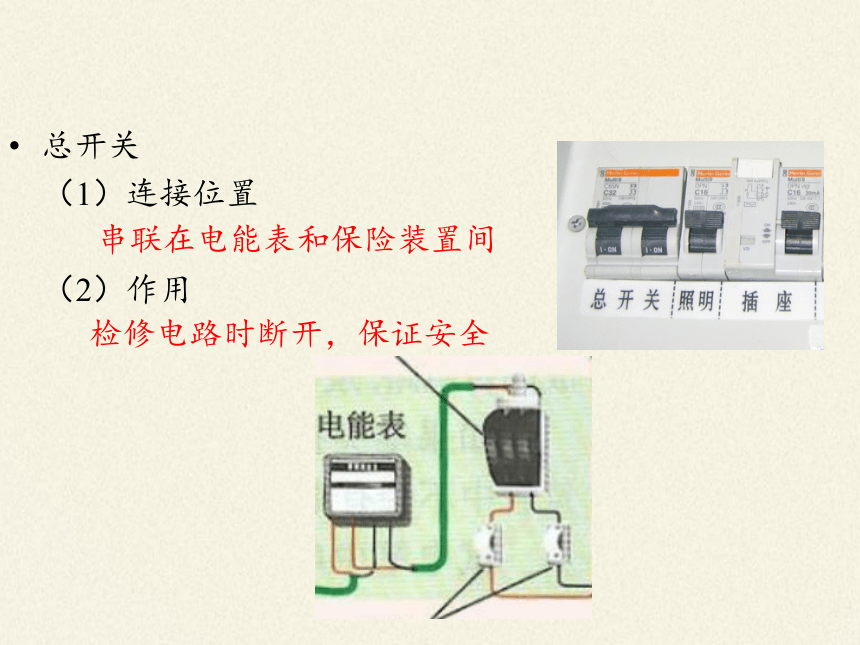

总开关
（1）连接位置
（2）作用
串联在电能表和保险装置间
检修电路时断开，保证安全

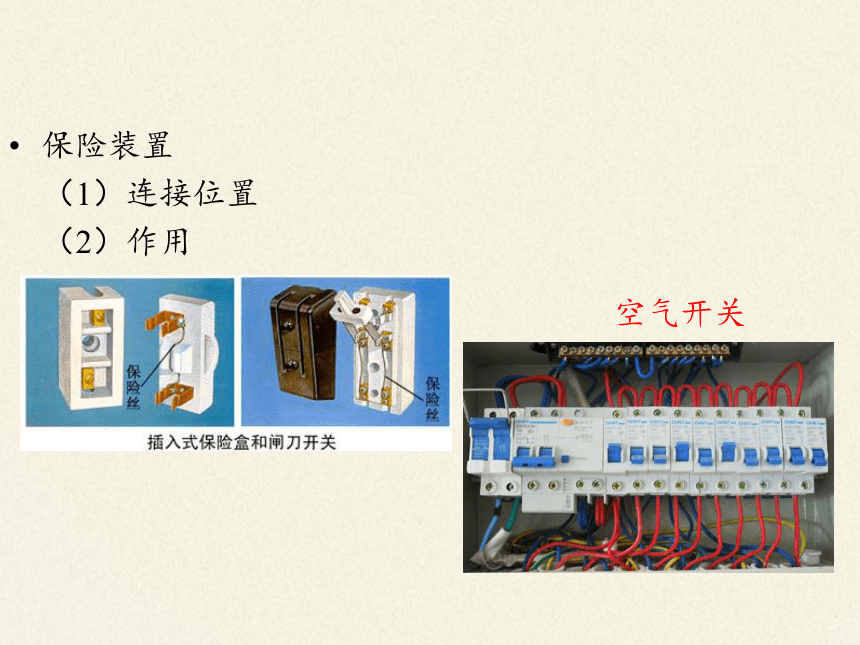

保险装置
（1）连接位置
（2）作用
空气开关
用电器和插座
（1）用电器间是如何
连接的？
（2）用电器和插座间
是如何连接的？
火线和零线
火线
零线
大地
　　试电笔
0
V
220
V
220
V
辨别火线和零线的工具——
试电笔的构造
试电笔的使用
用手接触笔尾的金属体、笔尖金属体接触被测电路。
(3)使用方法:
　测电笔，要用手接触笔尾的金属体，笔尖接触电线，如果氖管发光，表明接触的是火线，如果氖管不发光，表明接触的是零线
试电笔的正确使用！
错误的使用方法
开关和用电器的连接
控制用电器的开关要连接在火线和用电器之间。
如果开关接在零线上，断开开关，用电器不能工作，但是，用电器仍然与火线相连，人接触到用电器容易造成触电事故。
三线插头和漏电保护器
1.生活中常见
插座和插头
这是生活中常见的两孔
插座和三孔插座，
两线插头和三线插头。
生活中有哪些用电器插两孔插座？哪些用电器插三孔插座的？
用电器外壳没有接地
火线
零线
接地
火线
零线
接地
插座与插头交界处
用电器外壳接地
两孔插座
三孔插座
火线
零线
接地
接线方式
．
．
．
．
．
E
L
N
2.漏电保护器
想一想
　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
课堂小结
1.通过这节课你学到了什么？
2.你能说出家庭电路的组成吗？以及它们的连接顺序。
3.你会使用试电笔判别火线和零线吗？
4.你会把两孔和三孔插座接入电路中吗？说出漏电保护器在电路中的作用。
讨论
为什么三线插头中间的那个脚长？
