第1节　家庭电路
第十九章
生活用电
19.1
家庭电路

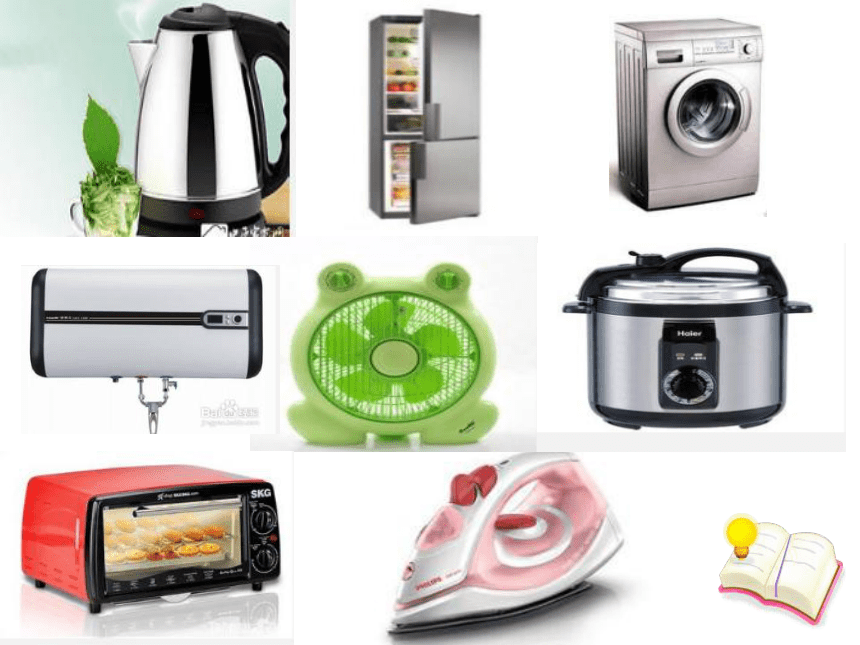

你家里都有哪些家用电器？
这些家用电器之间又是如何连接的？

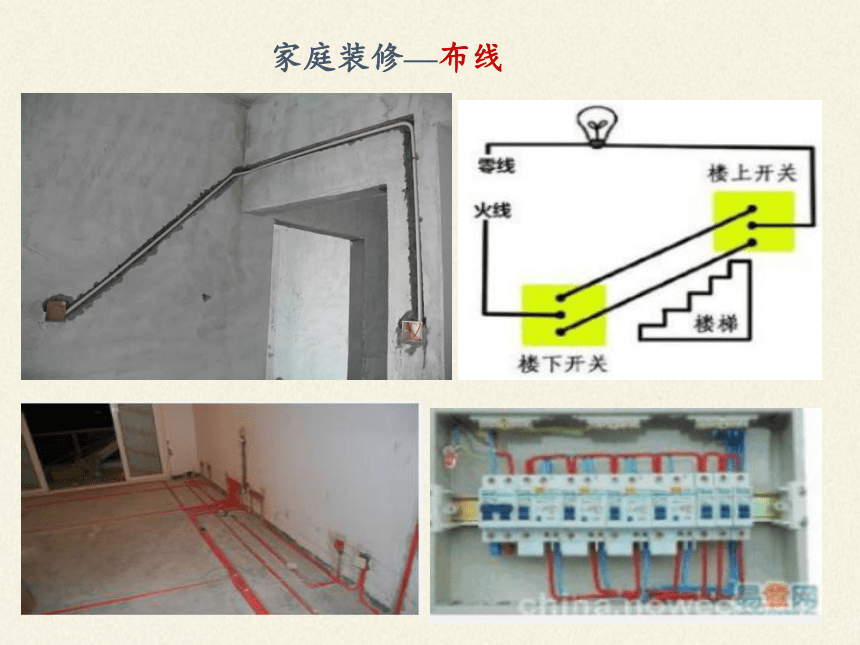

家庭装修—布线
由进户线、电能表、总开关、保险装置、用电器、导线等组成。
一、家庭电路的组成
进户线
家庭照明和家用电器所用的电能是从发电厂通过输电线输送来的。

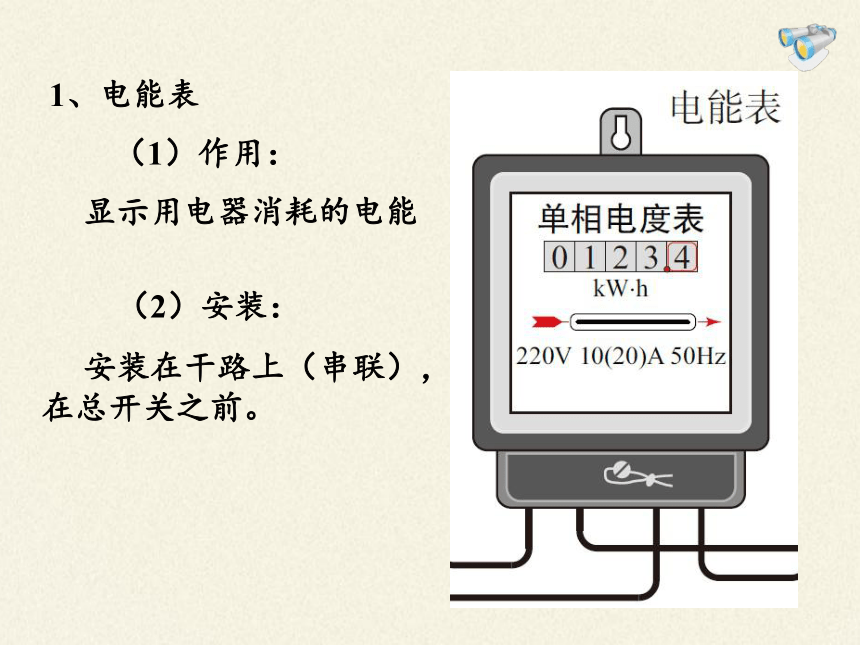

1、电能表
　　（1）作用：
　　（2）安装：
　显示用电器消耗的电能
　安装在干路上（串联），在总开关之前。
2、总开关和保险装置
串联在干路中，控制室内全部电路的通与断。

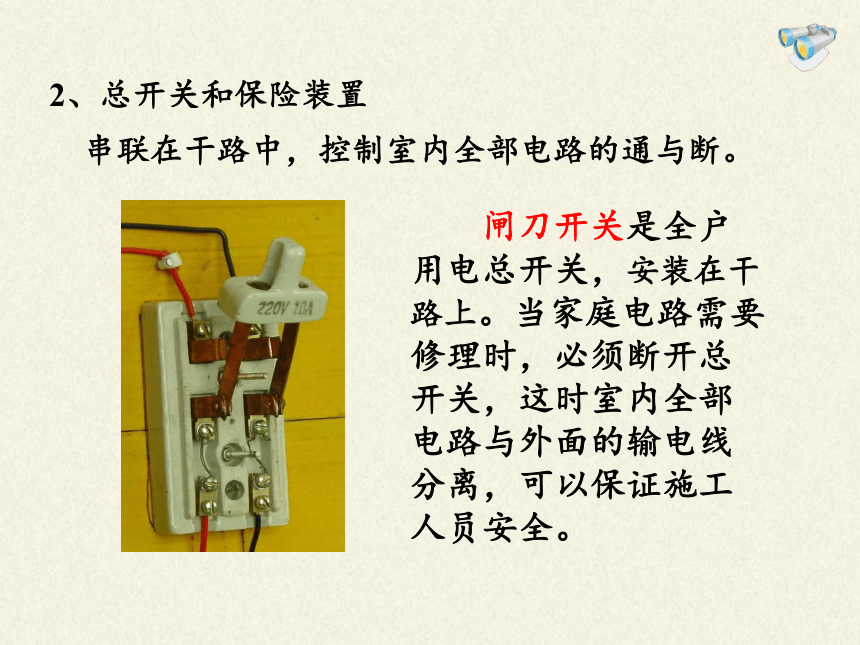

闸刀开关是全户用电总开关，安装在干路上。当家庭电路需要修理时，必须断开总开关，这时室内全部电路与外面的输电线分离，可以保证施工人员安全。
串联在干路中，控制室内全部电路的通与断。

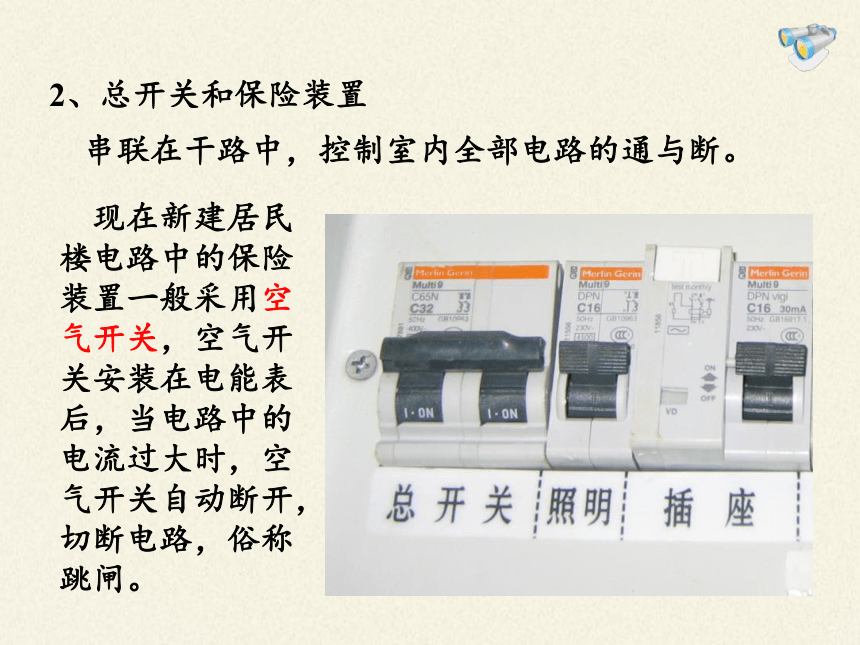

现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
2、总开关和保险装置
火线
零线
大地
0
V
220
V
220
V

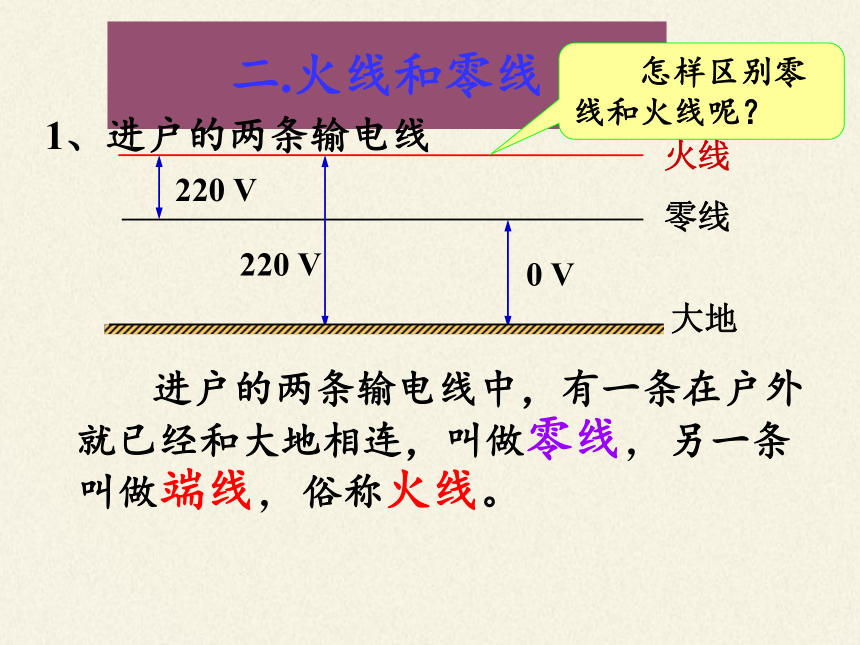

二.火线和零线
进户的两条输电线中，有一条在户外就已经和大地相连，叫做零线，另一条叫做端线，俗称火线。
1、进户的两条输电线
怎样区别零线和火线呢？

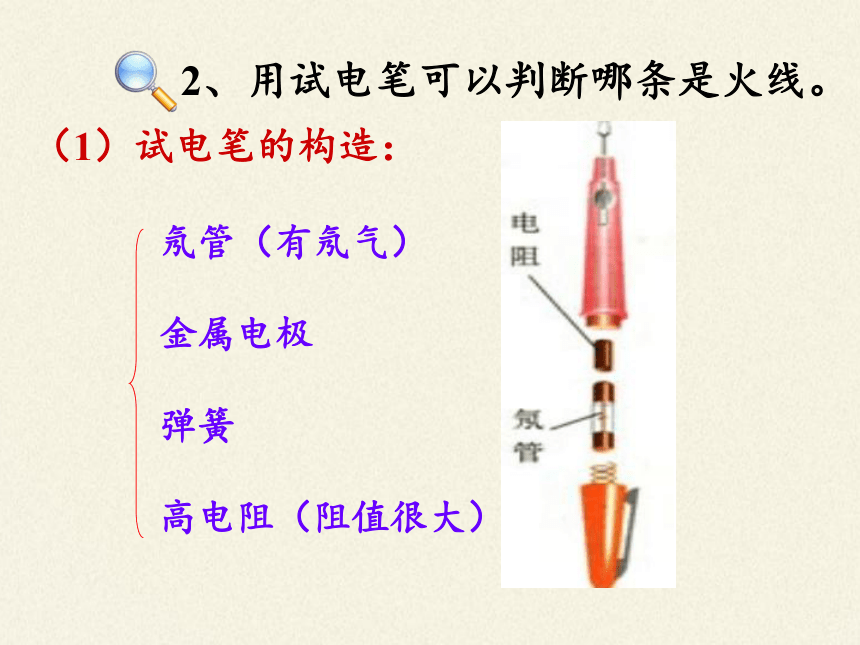

（1）试电笔的构造：
氖管（有氖气）
金属电极
弹簧
高电阻（阻值很大）
2、用试电笔可以判断哪条是火线。
（2）试电笔的种类：
笔状
螺丝刀状
感应式
（3）试电笔的使用：
手指按住金属笔卡，用笔尖接触被测的导线（手指千万不能碰到笔尖）。
金属笔卡
正确
错误
当电极间的电压达到一定时，氖气会导电。当电流从一个电极流到另一个电极时，氖气会发出红光。
（4）试电笔的原理：
笔尖接触被测导线，指尖抵住上端的金属帽。
错误的使用方法
（1）如果被测导线是火线……
电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光。
电流经过人体，为什么人没有触电？
试电笔中串联着一个很大的电阻，约有一百万欧姆。由于电流很小，人体不会有伤害。
（2）如果笔尖接触的是零线……
不能形成闭合电路，氖管中不会有电流，也就不会发光。
如何将用电器与零线、火线的连接？
　　（1）各用电器（插座）并联在电路中。
　　（2）控制用电器的开关要连接在火线和用电器之间。
我们经常见到的是这样的插头……
插座
两脚插头
三、三线插头和漏电保护器
1．三线插头
三孔插座
三线插头
三、三线插头和漏电保护器
三线插头
一条接火线（标着L）
一条接零线（标着N）
一条接地
（标着E）
用电器的电源
插头有三条线
标着E的导线的作用是？
标着E的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。
为什么三线插头中间的那个脚长？
中间的插脚稍长一些，可以在插插头时，
能使家用电器的金属外壳先接地，拔插头
时能使金属外壳后离开地线，即使家用
电器因绝缘不好漏电，人也不会触电。
正常情况下，用电
器通过火线、零线
和供电系统中的电
源构成闭合电路，
不应该有电流直接
流入大地。
（2）漏电保护器
带有漏电保护器的总开关
如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断电流，对人身起到保护作用。
应该如何将插座接入家庭电路中？
两孔插座
三孔插座
火线
零线
接地
两孔插座
三孔插座
火线
零线
接地
正确的接线方式
1、关于家庭电路，下列说法中不正确的是（
）
A、电能表用来显示用户所用的电能，应安装在干路上
B、保险丝安装在总开关后，当电路中有大电流通过时会熔断
C、开关与用电器并联
D、总开关千万不能倒装，其静触头应在上面
C
2、小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生的后果是（
）
A、灯不能正常发光
B、保险丝迅速熔断
C、开关依然起作用
D、灯总是亮着
D
关于生活中的一些电路连接，下列判断不正确的是（?
??
）
A.
道路旁的一排排路灯，晚上同时亮，早晨同时灭，因此它们是串联的
B.
家庭电路中，电视机与照明灯的工作互不影响，因此它们是并联的
C.
由于某一盏灯短路使保险丝熔断时，其他所有用电器都会停止工作，因此保险丝是接在干路上的
D.
楼道中的声控灯只有在天暗并且有声音时才能亮，因此声控开关、光控开关的灯是串联的
BCD
1.家庭电路的组成
2.火线和零线
3.三线插头和漏电保护器
课堂小结
教材108页第1题
教材108页第2题：
电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会给人们带来危害，下列做法中可能给人们带来危害的是（
???
）
A.
更换灯泡或维修电路时要先断开电源
B.
开关要接在火线上
C.
三孔插座接地线要保证良好接地
D.
暂时没有合适的保险丝，短时间内可以用细钢丝代替
D
1、自动空气开关的作用与下列哪个元件相同？（
）
A、电能表
B、插座
C、保险装置
D、普通开关
2、如图所示的三孔插座，与孔①相连的是（
）
A、零线
B、火线
C、地线
D、以上三种都可以
①
3、用试电笔测试如图所示插座的火线和零线，但无论金属笔尖插入插座的哪一个孔中，氖管都不发光，可能是（
）
A、插座发生了短路
B、保险丝断了
C、使试用笔方法不正确
D、零线断了
C
C
BC
开关与被控制的电灯怎样连接？灯头里面的线又怎么连接呢？
电灯及其开关的接法
控制电灯的开关应与电灯串联，并且要接在火线上
接火线
　　下图是一般标准住宅户内配电系统方框图，
空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
想一想议一议
