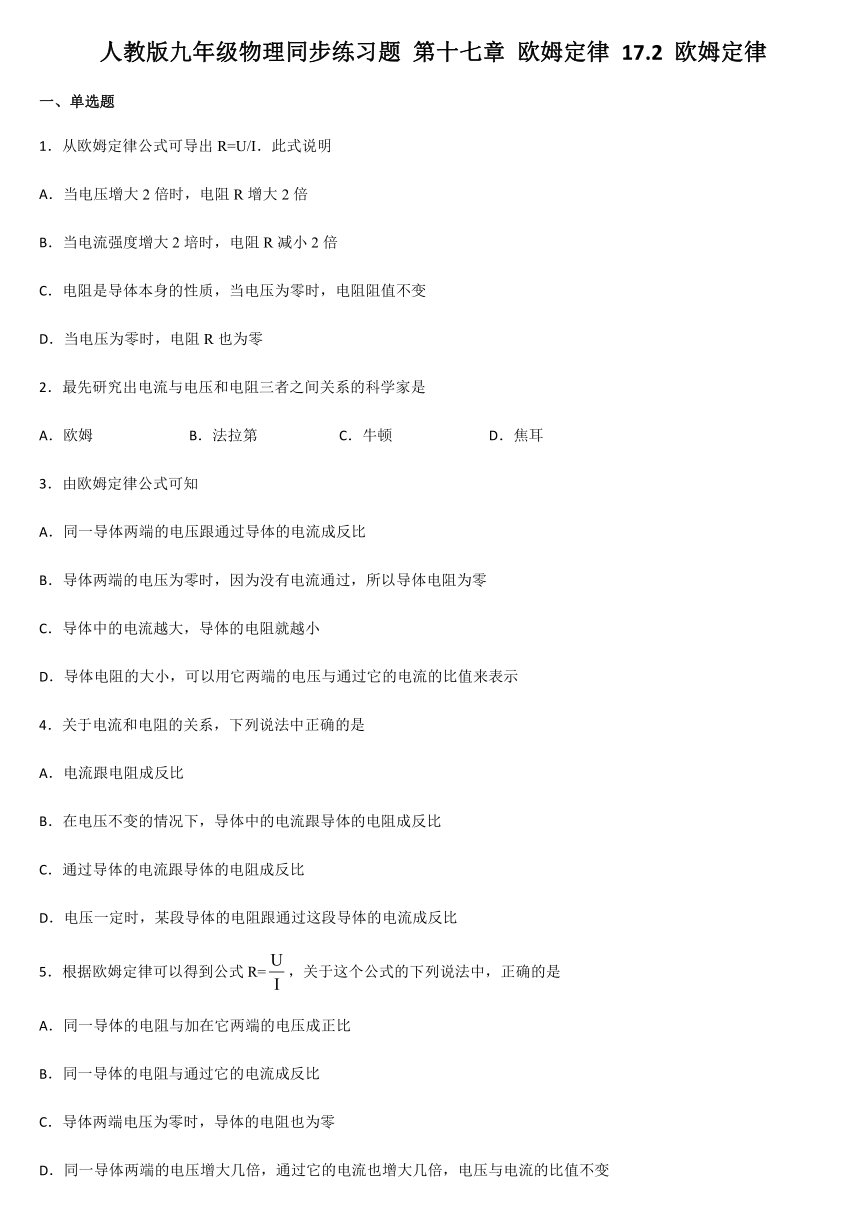

人教版九年级物理同步练习题 第十七章 欧姆定律 17.2欧姆定律

人教版九年级物理同步练习题
第十七章
欧姆定律
17.2
欧姆定律
一、单选题
1．从欧姆定律公式可导出R=U/I．此式说明
A．当电压增大2倍时，电阻R增大2倍
B．当电流强度增大2培时，电阻R减小2倍
C．电阻是导体本身的性质，当电压为零时，电阻阻值不变
D．当电压为零时，电阻R也为零
2．最先研究出电流与电压和电阻三者之间关系的科学家是
A．欧姆
B．法拉第
C．牛顿
D．焦耳
3．由欧姆定律公式可知
A．同一导体两端的电压跟通过导体的电流成反比
B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零
C．导体中的电流越大，导体的电阻就越小
D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示
4．关于电流和电阻的关系，下列说法中正确的是
A．电流跟电阻成反比
B．在电压不变的情况下，导体中的电流跟导体的电阻成反比
C．通过导体的电流跟导体的电阻成反比
D．电压一定时，某段导体的电阻跟通过这段导体的电流成反比
5．根据欧姆定律可以得到公式R=，关于这个公式的下列说法中，正确的是
A．同一导体的电阻与加在它两端的电压成正比
B．同一导体的电阻与通过它的电流成反比
C．导体两端电压为零时，导体的电阻也为零
D．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变

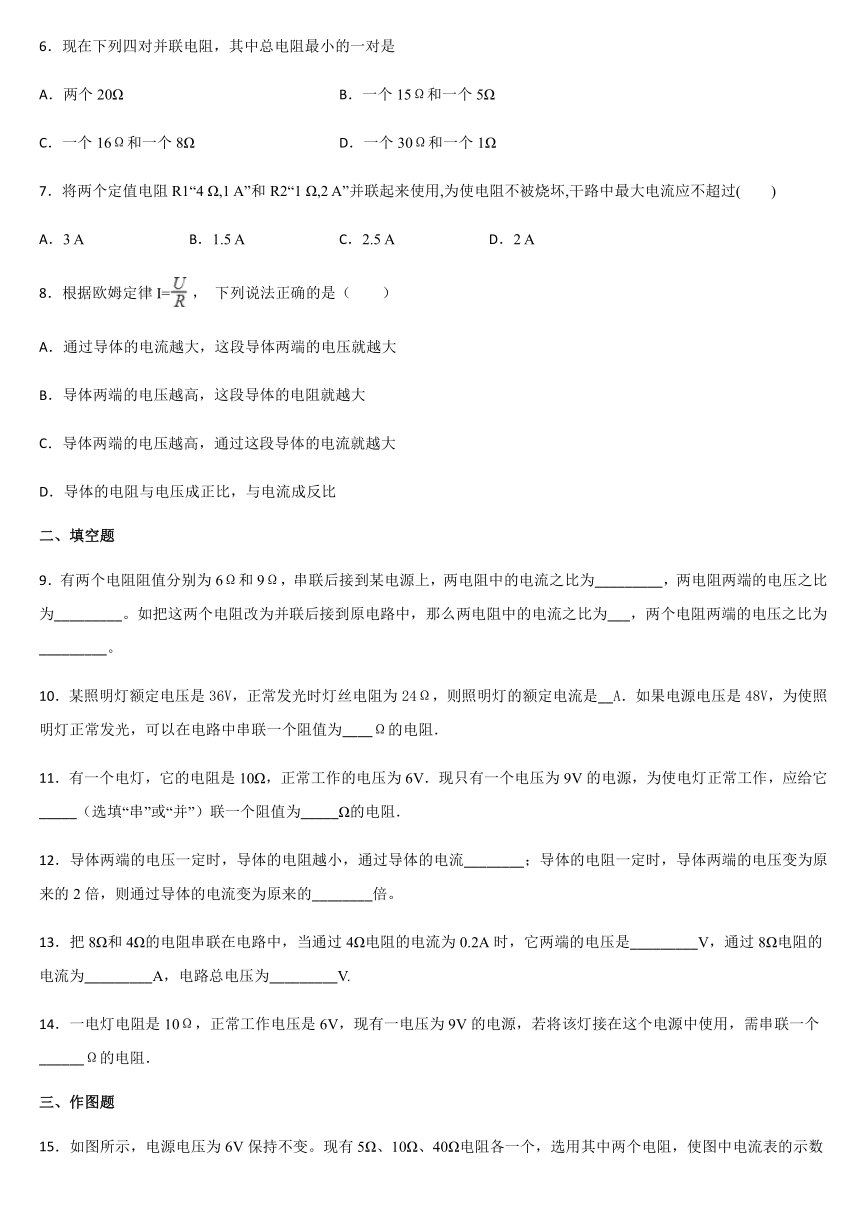

6．现在下列四对并联电阻，其中总电阻最小的一对是
A．两个20Ω
B．一个15Ω和一个5Ω
C．一个16Ω和一个8Ω
D．一个30Ω和一个1Ω
7．将两个定值电阻R1“4
Ω,1
A”和R2“1
Ω,2
A”并联起来使用,为使电阻不被烧坏,干路中最大电流应不超过(
)
A．3
A
B．1.5
A
C．2.5
A
D．2
A
8．根据欧姆定律I=，
下列说法正确的是（　　）
A．通过导体的电流越大，这段导体两端的电压就越大
B．导体两端的电压越高，这段导体的电阻就越大
C．导体两端的电压越高，通过这段导体的电流就越大
D．导体的电阻与电压成正比，与电流成反比
二、填空题
9．有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，两电阻中的电流之比为_________，两电阻两端的电压之比为_________。如把这两个电阻改为并联后接到原电路中，那么两电阻中的电流之比为___，两个电阻两端的电压之比为_________。
10．某照明灯额定电压是36V，正常发光时灯丝电阻为24Ω，则照明灯的额定电流是__A．如果电源电压是48V，为使照明灯正常发光，可以在电路中串联一个阻值为____Ω的电阻．
11．有一个电灯，它的电阻是10Ω，正常工作的电压为6V．现只有一个电压为9V的电源，为使电灯正常工作，应给它_____（选填“串”或“并”）联一个阻值为_____Ω的电阻．
12．导体两端的电压一定时，导体的电阻越小，通过导体的电流________；导体的电阻一定时，导体两端的电压变为原来的2倍，则通过导体的电流变为原来的________倍。
13．把8Ω和4Ω的电阻串联在电路中，当通过4Ω电阻的电流为0.2A时，它两端的电压是_________V，通过8Ω电阻的电流为_________A，电路总电压为_________V.
14．一电灯电阻是10Ω，正常工作电压是6V，现有一电压为9V的电源，若将该灯接在这个电源中使用，需串联一个______Ω的电阻．
三、作图题

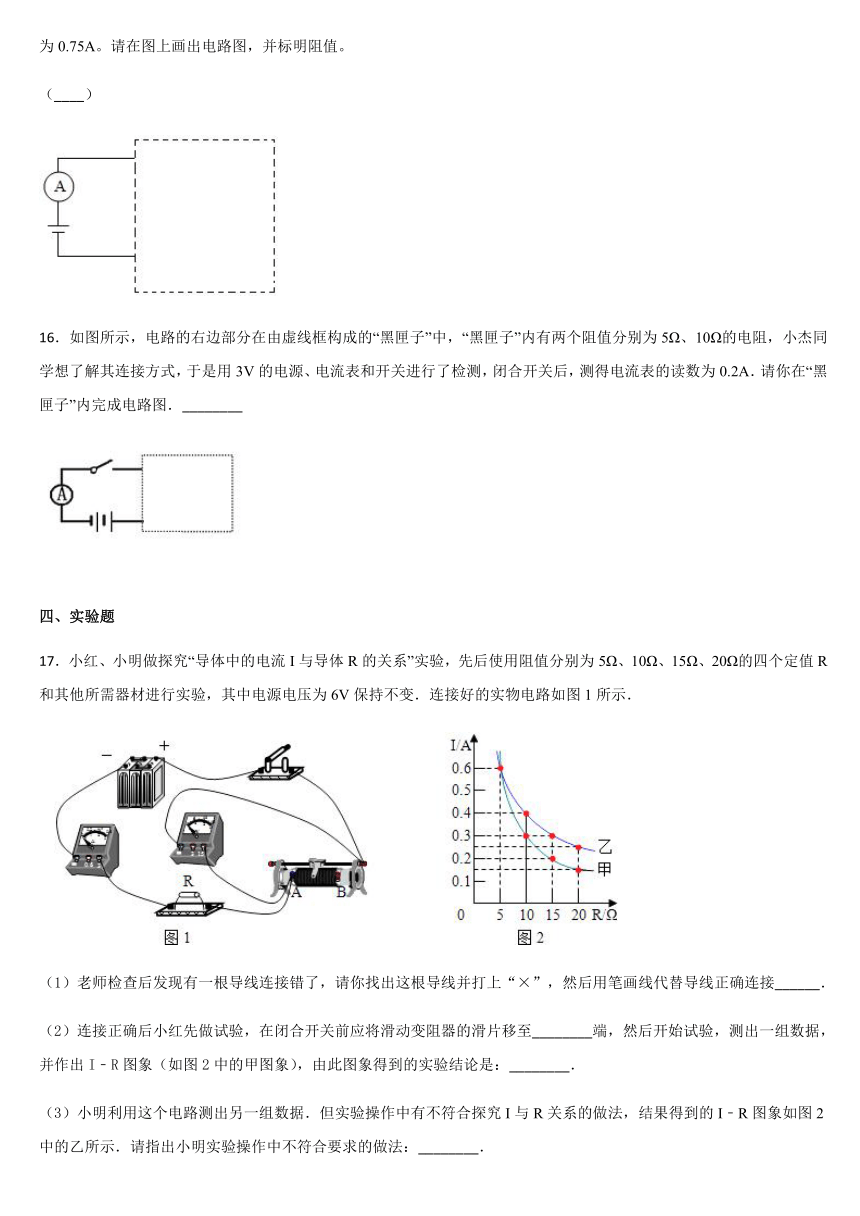

15．如图所示，电源电压为6V保持不变。现有5Ω、10Ω、40Ω电阻各一个，选用其中两个电阻，使图中电流表的示数为0.75A。请在图上画出电路图，并标明阻值。
（____）
16．如图所示，电路的右边部分在由虚线框构成的“黑匣子”中，“黑匣子”内有两个阻值分别为5Ω、10Ω的电阻，小杰同学想了解其连接方式，于是用3V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.2A．请你在“黑匣子”内完成电路图．________
四、实验题
17．小红、小明做探究“导体中的电流I与导体R的关系”实验，先后使用阻值分别为5Ω、10Ω、15Ω、20Ω的四个定值R和其他所需器材进行实验，其中电源电压为6V保持不变．连接好的实物电路如图1所示．
（1）老师检查后发现有一根导线连接错了，请你找出这根导线并打上“×”，然后用笔画线代替导线正确连接______．
（2）连接正确后小红先做试验，在闭合开关前应将滑动变阻器的滑片移至________端，然后开始试验，测出一组数据，并作出I﹣R图象（如图2中的甲图象），由此图象得到的实验结论是：________．
（3）小明利用这个电路测出另一组数据．但实验操作中有不符合探究I与R关系的做法，结果得到的I﹣R图象如图2中的乙所示．请指出小明实验操作中不符合要求的做法：________．

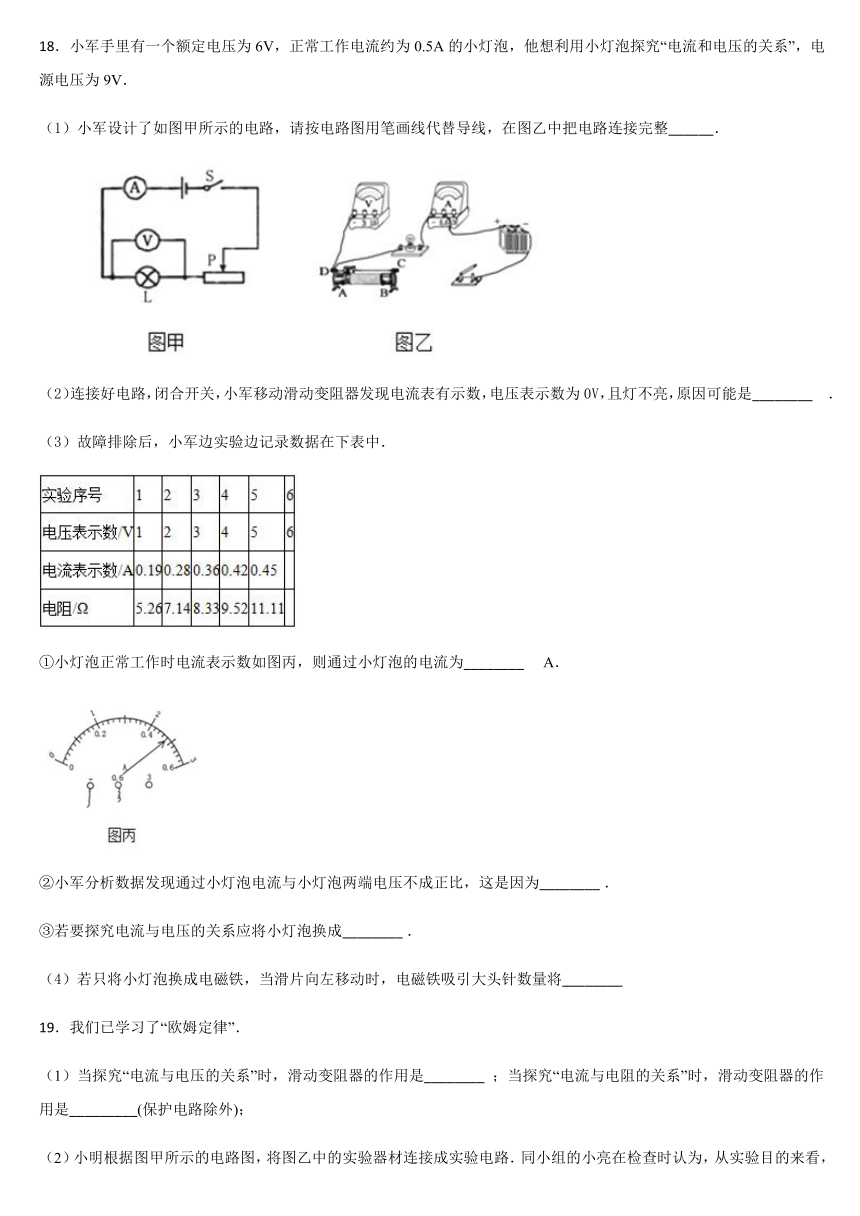

18．小军手里有一个额定电压为6V，正常工作电流约为0.5A的小灯泡，他想利用小灯泡探究“电流和电压的关系”，电源电压为9V．
（1）小军设计了如图甲所示的电路，请按电路图用笔画线代替导线，在图乙中把电路连接完整______．
（2）连接好电路，闭合开关，小军移动滑动变阻器发现电流表有示数，电压表示数为0V，且灯不亮，原因可能是________?．
（3）故障排除后，小军边实验边记录数据在下表中．
①小灯泡正常工作时电流表示数如图丙，则通过小灯泡的电流为________?　A．
②小军分析数据发现通过小灯泡电流与小灯泡两端电压不成正比，这是因为________?．
③若要探究电流与电压的关系应将小灯泡换成________?．
（4）若只将小灯泡换成电磁铁，当滑片向左移动时，电磁铁吸引大头针数量将________
19．我们已学习了“欧姆定律”．
（1）当探究“电流与电压的关系”时，滑动变阻器的作用是________
；当探究“电流与电阻的关系”时，滑动变阻器的作用是_________(保护电路除外)；
（2）小明根据图甲所示的电路图，将图乙中的实验器材连接成实验电路．同小组的小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小明改接_____．
①请你在接错的那根线上打“×”；
②另画一根导线，使电路连接正确．
（3）小明在探究“电流与电压的关系”时，获取的一组实验数据如下表，请你填上空缺的一组，读数如图丙所示_____,____，并在坐标系丁上画出电流随电压变化的图象______，实验中他们选用的定值电阻阻值为_______Ω；
（4）他们在探究“导体中电流跟电阻的关系”时，观察电表指针在某一合适的位置，取下电阻Rx，换上另一较大电阻R0，下一步的操作是调节滑片位置，使滑动变阻器接入电路的电阻_______(选填“增大”或“减小”)；若无论怎么移动滑片都不能让电压表示数保持不变，则说明滑动变阻器最大阻值______(选填“太大”或“太小”)．
五、综合题
20．阅读材料，回答问题．
血液是人体输送氧气与营养的主要载体，心脏就像发动机，为这一输送提供了动力．医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”的体外装置来代替心脏，以推动血液循环．如图甲是该装置的示意图，阀门S1只能向外开启，S2只能向内开启．
手术时，还需要利用电磁血流计来检测血流速度和血流量（血流量指单位时间内通过血管横截面的血液体积），其示意图如图乙所示，使用时，将血管（圆柱形）放置于两磁极之间，两金属电极a、b与血管壁接触，就会有微弱电流流过仪表显示出血流速度．
某实验小组用电磁血流计研究血管中血流速度与n的关系．n为病人心脏血管横截面积与正常人心脏血管横截面积的比值，测得病人心脏主动脉血管内血液匀速流动的速度v与n的数值如下表．
研究表明，血管内血流速度会随血管横截面积的变化而变化，且血液匀速通过血管时，受到的阻力f与血液的流速v成正比，即f=kv，k为常数，血管横截面积越小，血液流速越快，受到的阻力越大，心脏的负担就越重．
（1）甲图中，当线圈中的电流从A流向B时，活塞向_____（选填“左”或“右”）运动，在_____（选填“抽血”或“送血”）．
（2）某次测量时，电流流过仪表显示电流为2mA，电阻R的阻值为100Ω，ab间电压为_____V，电磁血流计的原理与_____（选填“电磁铁”、“电动机”、“发电机”）的原理相似，利用电磁流量计_____（可以/不可以）测量某食用油管道中油的流量．
（3）由材料信息并类比速度的定义过程可知，血流量=_____（写出表达式），若某次测得血流速度为0.1m/s，血流量为5×10﹣5
m3/s，则对应血管的横截面积为_____m2．
（4）心脏主动脉血管的横截面积变化时，心脏推动血液流动的功率P随n的变化而变化．若当n=1时，心脏推动血液流动的功率P=P0，则当n=0.25时，心脏推动血液流动的功率P=_____．
（5）交警常根据司机呼出的气体检测血液中的酒精含量，检测原理如图丙所示，电流表示数反映酒精浓度大小，R0为定值电阻，D为陶瓷气敏传感器，其电阻的倒数1/R与气体中酒精蒸气浓度c的关系如图丁所示，则当气体中酒精蒸气的浓度减小时，气敏传感器两端电压将_____（选填“增大”或“减小”）；若电池用久后电压减小，将会使测得的酒精浓度_____（选填“偏大”、“偏小”或“不变”）．
21．图甲表示一种自动测定油箱内油面高度的油量表（实际上是量程为0-0.6
A的电流表改装而成），滑动变阻器R的最大值为60
Ω，金属杠杆的右端是滑动变阻器的滑片．从油量表指针所指的刻度，就可以知道油箱内油面的高度．电源电压为24
V，R0为定值电阻，
（1）R0的作用是_____，当油箱油面下降时，油量表的示数将变_____．
（2）油箱装满汽油时，油量表示数为最大值（即电流表达到最大值,此时，滑动变阻器的触头在某一端），求R0的阻值．_____
（3）当油箱中的汽油用完时（此时滑动变阻器的触头在另一端），电路中的电流为多少？_____
（4）改装设计：用电压表代替电流表做油量表，图中的乙图已画出部分电路，请在乙图中完成电路的设计．要求：当油箱中的油用完时，油量表（电压表）的示数为零．（____）
【参考答案】
1．C
2．A
3．D
4．B
5．D
6．D
7．C
8．AC
9．1：12：33：21：1
10．1.5
8
11．串
5
12．
越大
2
13．0.8
0.2
2.4
14．5
15．
16．解：干路中的电阻应该等于电压除以电流，故R===15Ω，所以两电阻串联，即R=R1+R2如图
17．如图所示：
B
在电压一定时，通过导体的电流与导体电阻成反比
没有控制电阻两端电压不变
18．如图所示：
小灯泡短路
0.48
小灯泡电阻随温度变化
定值电阻
增多
19．改变电阻两端的电压
保持电阻两端电压不变
0.24
6
25
增大
太小
20．左
抽血
发电机
不能
0.2
vS
5×10﹣4m2
16P0
增大
偏小
21．保护电阻（保护电流表、保护电源）
小
40Ω
0.24A
