人教版九年级 17.1电流与电压和电阻的关系同步练习（含答案）

中小学教育资源及组卷应用平台
九年级17.1电流与电压和电阻的关系
完成时间：30分钟

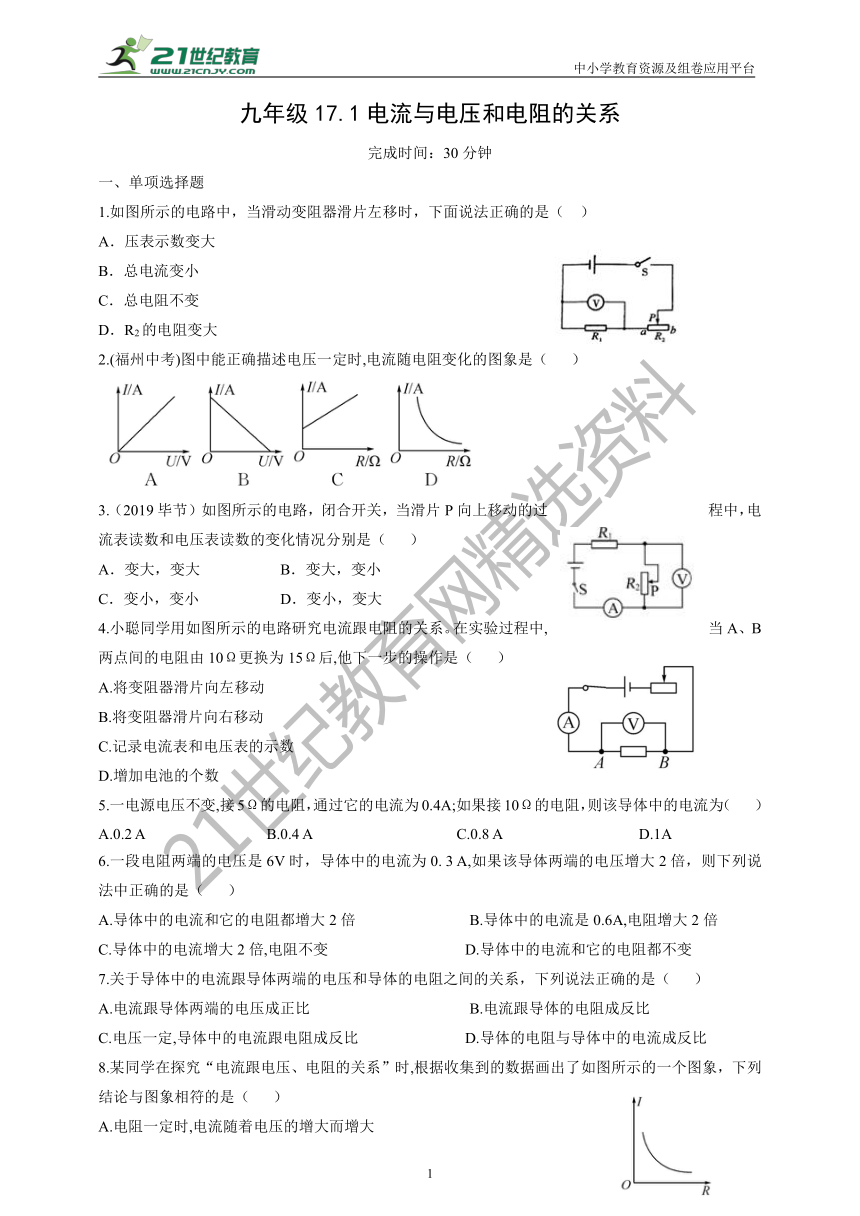

一、单项选择题
1.如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是（
）
A．压表示数变大
B．总电流变小
C．总电阻不变
D．R2的电阻变大
2.(福州中考)图中能正确描述电压一定时,电流随电阻变化的图象是（
）
3.（2019毕节）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（
）
A．变大，变大
B．变大，变小
C．变小，变小
D．变小，变大
4.小聪同学用如图所示的电路研究电流跟电阻的关系。在实验过程中,当A、B两点间的电阻由10Ω更换为15Ω后,他下一步的操作是（
）
A.将变阻器滑片向左移动
B.将变阻器滑片向右移动
C.记录电流表和电压表的示数
D.增加电池的个数
5.一电源电压不变,接5Ω的电阻，通过它的电流为0.4A;如果接10Ω的电阻，则该导体中的电流为（
）
A.0.2
A
B.0.4
A
C.0.8
A
D.1A
6.一段电阻两端的电压是6V时，导体中的电流为0.
3
A,如果该导体两端的电压增大2倍，则下列说法中正确的是（
）
A.导体中的电流和它的电阻都增大2倍
B.导体中的电流是0.6A,电阻增大2倍
C.导体中的电流增大2倍,电阻不变
D.导体中的电流和它的电阻都不变
7.关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是（
）
A.电流跟导体两端的电压成正比
B.电流跟导体的电阻成反比
C.电压一定,导体中的电流跟电阻成反比
D.导体的电阻与导体中的电流成反比
8.某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图所示的一个图象，下列结论与图象相符的是（
）
A.电阻一定时,电流随着电压的增大而增大
B.电阻一定时，电压随着电流的增大而增大
C.电压一定时，电阻随着电流的增大而减小
D.电压一定时,电流随着电阻的增大而减小

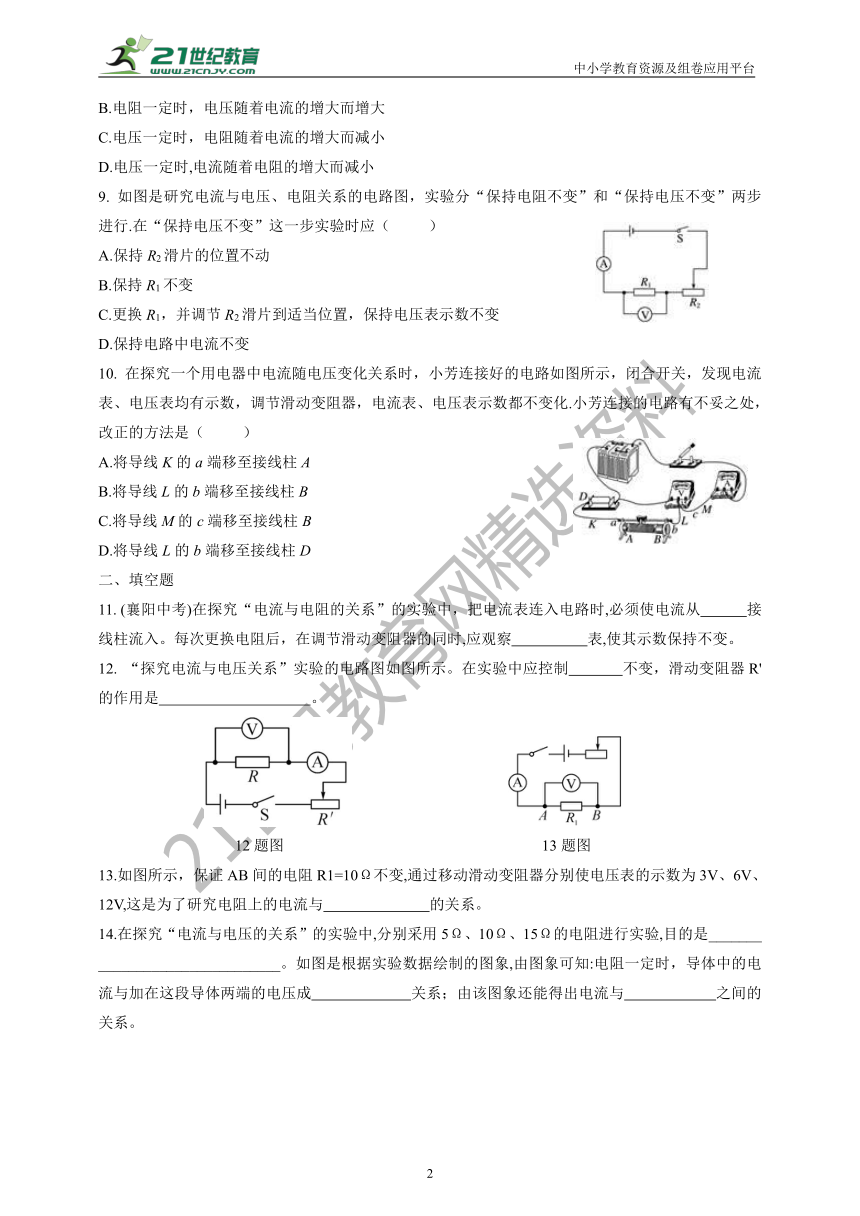

9.
如图是研究电流与电压、电阻关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行.在“保持电压不变”这一步实验时应（
）
A.保持R2滑片的位置不动
B.保持R1不变
C.更换R1，并调节R2滑片到适当位置，保持电压表示数不变
D.保持电路中电流不变
10.
在探究一个用电器中电流随电压变化关系时，小芳连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化.小芳连接的电路有不妥之处，改正的方法是（
）
A.将导线K的a端移至接线柱A
B.将导线L的b端移至接线柱B
C.将导线M的c端移至接线柱B
D.将导线L的b端移至接线柱D
二、填空题
11.
(襄阳中考)在探究“电流与电阻的关系”的实验中，把电流表连入电路时,必须使电流从
接线柱流入。每次更换电阻后，在调节滑动变阻器的同时,应观察
表,使其示数保持不变。
12.
“探究电流与电压关系”实验的电路图如图所示。在实验中应控制
不变，滑动变阻器R'的作用是
。
12题图
13题图
13.如图所示，保证AB间的电阻R1=10Ω不变,通过移动滑动变阻器分别使电压表的示数为3V、6V、12V,这是为了研究电阻上的电流与
的关系。
14.在探究“电流与电压的关系”的实验中,分别采用5Ω、10Ω、15Ω的电阻进行实验,目的是_______
________________________。如图是根据实验数据绘制的图象,由图象可知:电阻一定时，导体中的电流与加在这段导体两端的电压成
关系；由该图象还能得出电流与
之间的关系。
14题图
15题图

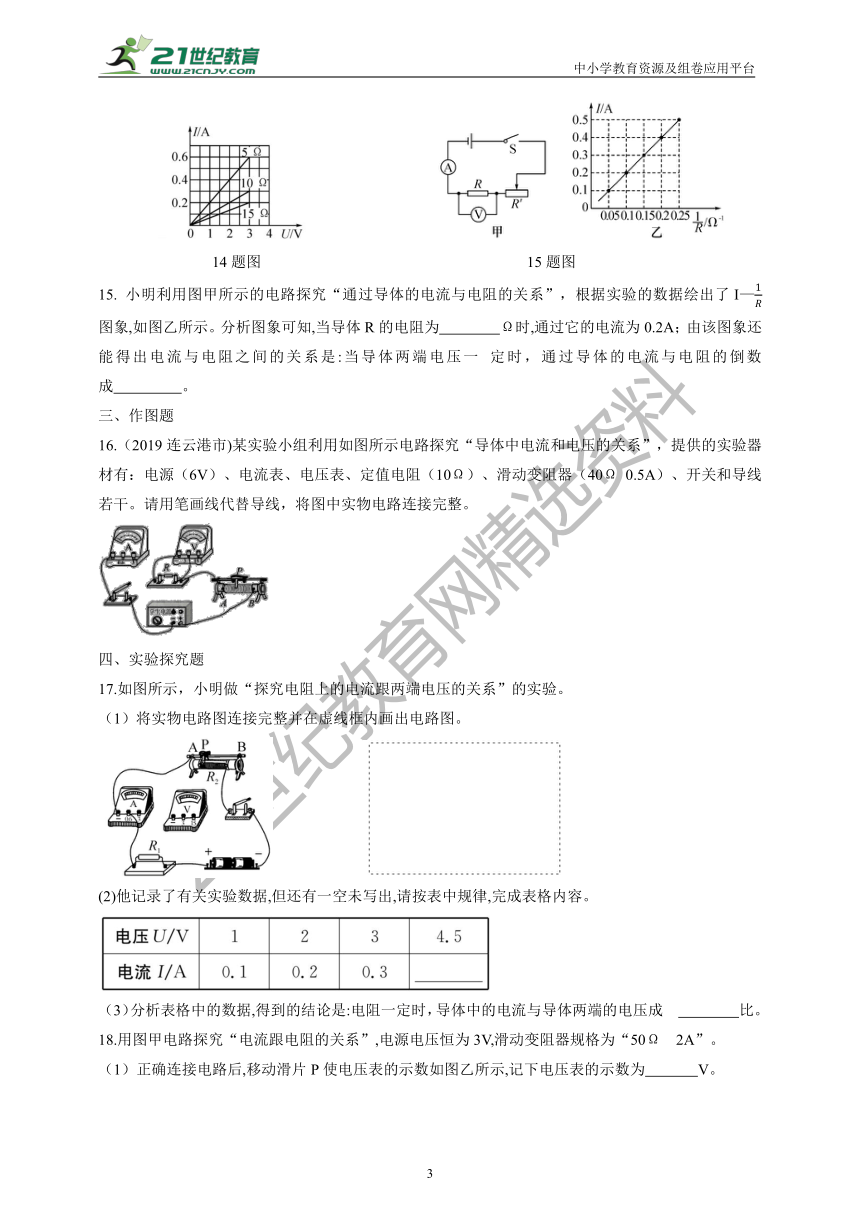

15.
小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I—图象,如图乙所示。分析图象可知,当导体R的电阻为
Ω时,通过它的电流为0.2A；由该图象还能得出电流与电阻之间的关系是:当导体两端电压一
定时，通过导体的电流与电阻的倒数成
。
三、作图题
16.（2019连云港市)某实验小组利用如图所示电路探究“导体中电流和电压的关系”，提供的实验器材有：电源（6V）、电流表、电压表、定值电阻（10Ω）、滑动变阻器（40Ω
0.5A）、开关和导线若干。请用笔画线代替导线，将图中实物电路连接完整。
四、实验探究题
17.如图所示，小明做“探究电阻上的电流跟两端电压的关系”的实验。
（1）将实物电路图连接完整并在虚线框内画出电路图。
(2)他记录了有关实验数据,但还有一空未写出,请按表中规律,完成表格内容。
（3）分析表格中的数据,得到的结论是:电阻一定时，导体中的电流与导体两端的电压成
比。

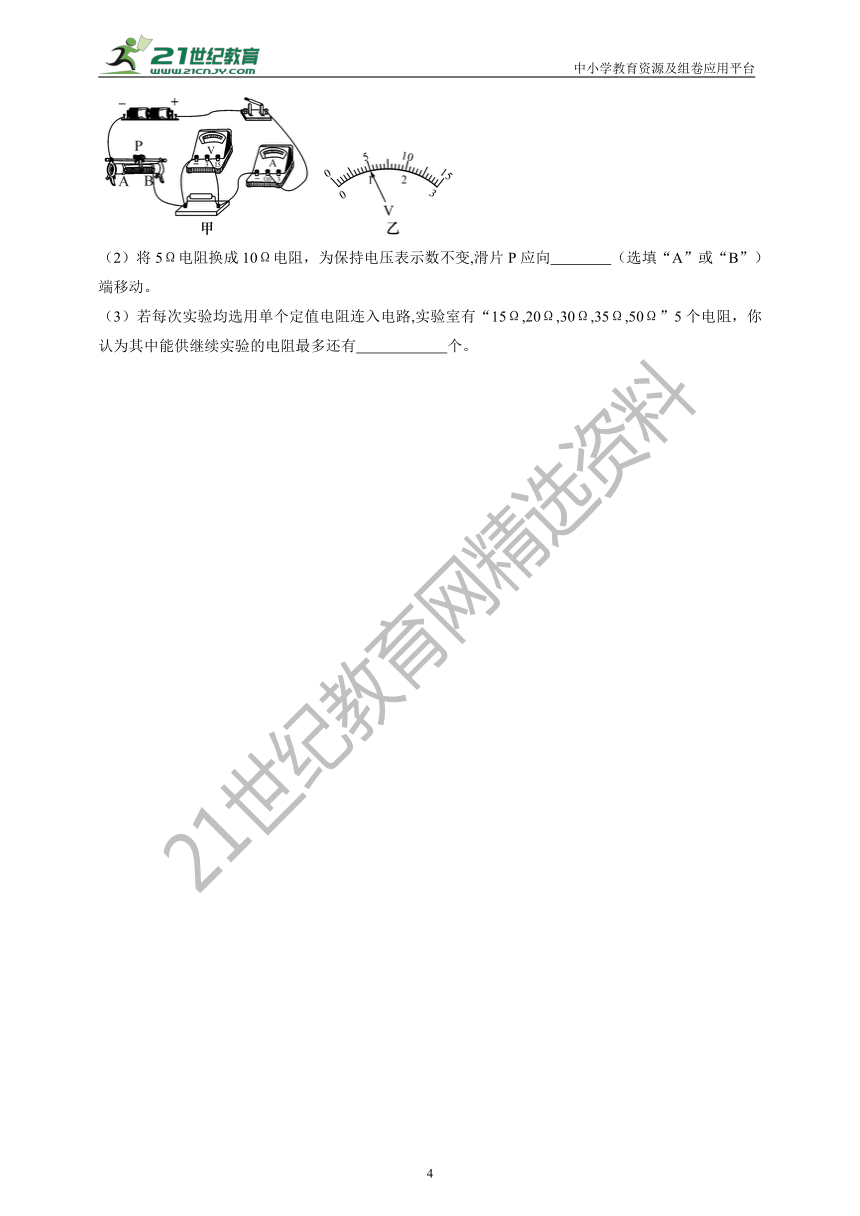

18.用图甲电路探究“电流跟电阻的关系”,电源电压恒为3V,滑动变阻器规格为“50Ω
2A”。
（1）正确连接电路后,移动滑片P使电压表的示数如图乙所示,记下电压表的示数为
V。
（2）将5Ω电阻换成10Ω电阻，为保持电压表示数不变,滑片P应向
（选填“A”或“B”）端移动。
（3）若每次实验均选用单个定值电阻连入电路,实验室有“15Ω,20Ω,30Ω,35Ω,50Ω”5个电阻，你认为其中能供继续实验的电阻最多还有
个。
九年级17.1电流与电压和电阻的关系
参考答案
完成时间：30分钟
一、单项选择题
1.如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是（
）
A．压表示数变大
B．总电流变小
C．总电阻不变
D．R2的电阻变大
【答案】A
2.(福州中考)图中能正确描述电压一定时,电流随电阻变化的图象是（
）
【答案】D
3.（2019毕节）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（
）
A．变大，变大
B．变大，变小
C．变小，变小
D．变小，变大
【答案】D
4.小聪同学用如图所示的电路研究电流跟电阻的关系。在实验过程中,当A、B两点间的电阻由10Ω更换为15Ω后,他下一步的操作是（
）
A.将变阻器滑片向左移动
B.将变阻器滑片向右移动
C.记录电流表和电压表的示数
D.增加电池的个数
【答案】B
5.一电源电压不变,接5Ω的电阻，通过它的电流为0.4A;如果接10Ω的电阻，则该导体中的电流为（
）
A.0.2
A
B.0.4
A
C.0.8
A
D.1A
【答案】A
6.一段电阻两端的电压是6V时，导体中的电流为0.
3
A,如果该导体两端的电压增大2倍，则下列说法中正确的是（
）
A.导体中的电流和它的电阻都增大2倍
B.导体中的电流是0.6A,电阻增大2倍
C.导体中的电流增大2倍,电阻不变
D.导体中的电流和它的电阻都不变
【答案】C
7.关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是（
）
A.电流跟导体两端的电压成正比
B.电流跟导体的电阻成反比
C.电压一定,导体中的电流跟电阻成反比
D.导体的电阻与导体中的电流成反比
【答案】C
8.某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图所示的一个图象，下列结论与图象相符的是（
）
A.电阻一定时,电流随着电压的增大而增大
B.电阻一定时，电压随着电流的增大而增大
C.电压一定时，电阻随着电流的增大而减小
D.电压一定时,电流随着电阻的增大而减小
【答案】D
9.
如图是研究电流与电压、电阻关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行.在“保持电压不变”这一步实验时应（
）
A.保持R2滑片的位置不动
B.保持R1不变
C.更换R1，并调节R2滑片到适当位置，保持电压表示数不变
D.保持电路中电流不变
【答案】C
10.
在探究一个用电器中电流随电压变化关系时，小芳连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化.小芳连接的电路有不妥之处，改正的方法是（
）
A.将导线K的a端移至接线柱A
B.将导线L的b端移至接线柱B
C.将导线M的c端移至接线柱B
D.将导线L的b端移至接线柱D
【答案】C
二、填空题
11.
(襄阳中考)在探究“电流与电阻的关系”的实验中，把电流表连入电路时,必须使电流从
接线柱流入。每次更换电阻后，在调节滑动变阻器的同时,应观察
表,使其示数保持不变。
【答案】正
电压
12.
“探究电流与电压关系”实验的电路图如图所示。在实验中应控制
不变，滑动变阻器R'的作用是
。
12题图
13题图
【答案】电阻R
改变电阻R两端的电压和电路电流
13.如图所示，保证AB间的电阻R1=10Ω不变,通过移动滑动变阻器分别使电压表的示数为3V、6V、12V,这是为了研究电阻上的电流与
的关系。
【答案】电阻两端的电压
14.在探究“电流与电压的关系”的实验中,分别采用5Ω、10Ω、15Ω的电阻进行实验,目的是_______
________________________。如图是根据实验数据绘制的图象,由图象可知:电阻一定时，导体中的电流与加在这段导体两端的电压成
关系；由该图象还能得出电流与
之间的关系。
14题图
15题图
【答案】使实验结论更具普遍性
正比
电阻
15.
小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I—图象,如图乙所示。分析图象可知,当导体R的电阻为
Ω时,通过它的电流为0.2A；由该图象还能得出电流与电阻之间的关系是:当导体两端电压一
定时，通过导体的电流与电阻的倒数成
。
【答案】10
正比
三、作图题
16.（2019连云港市)某实验小组利用如图所示电路探究“导体中电流和电压的关系”，提供的实验器材有：电源（6V）、电流表、电压表、定值电阻（10Ω）、滑动变阻器（40Ω
0.5A）、开关和导线若干。请用笔画线代替导线，将图中实物电路连接完整。
【答案】
四、实验探究题
17.如图所示，小明做“探究电阻上的电流跟两端电压的关系”的实验。
（1）将实物电路图连接完整并在虚线框内画出电路图。
(2)他记录了有关实验数据,但还有一空未写出,请按表中规律,完成表格内容。
（3）分析表格中的数据,得到的结论是:电阻一定时，导体中的电流与导体两端的电压成
比。
【答案】（1）
（2）0.45
（3）正
18.用图甲电路探究“电流跟电阻的关系”,电源电压恒为3V,滑动变阻器规格为“50Ω
2A”。
（1）正确连接电路后,移动滑片P使电压表的示数如图乙所示,记下电压表的示数为
V。
（2）将5Ω电阻换成10Ω电阻，为保持电压表示数不变,滑片P应向
（选填“A”或“B”）端移动。
（3）若每次实验均选用单个定值电阻连入电路,实验室有“15Ω,20Ω,30Ω,35Ω,50Ω”5个电阻，你认为其中能供继续实验的电阻最多还有
个。
【答案】（1）1
（2）A
（3）2
