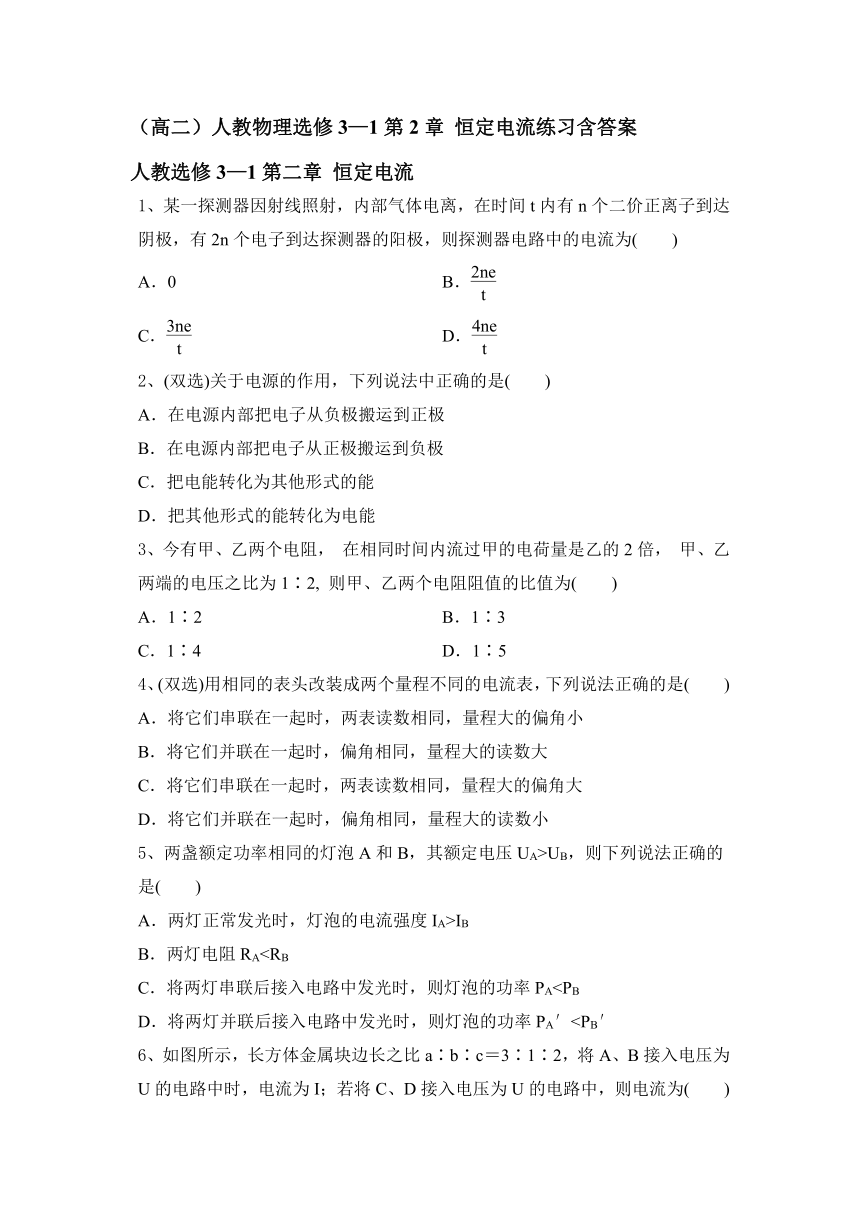

（高二）人教物理选修3—1第2章 恒定电流练习含答案

（高二）人教物理选修3—1第2章
恒定电流练习含答案
人教选修3—1第二章
恒定电流
1、某一探测器因射线照射，内部气体电离，在时间t内有n个二价正离子到达阴极，有2n个电子到达探测器的阳极，则探测器电路中的电流为(　　)
A．0
B．
C．
D．
2、(双选)关于电源的作用，下列说法中正确的是(　　)
A．在电源内部把电子从负极搬运到正极
B．在电源内部把电子从正极搬运到负极
C．把电能转化为其他形式的能
D．把其他形式的能转化为电能
3、今有甲、乙两个电阻，
在相同时间内流过甲的电荷量是乙的2倍，
甲、乙两端的电压之比为1∶2,
则甲、乙两个电阻阻值的比值为(　　)
A．1∶2
B．1∶3
C．1∶4
D．1∶5
4、(双选)用相同的表头改装成两个量程不同的电流表，下列说法正确的是(　　)
A．将它们串联在一起时，两表读数相同，量程大的偏角小
B．将它们并联在一起时，偏角相同，量程大的读数大
C．将它们串联在一起时，两表读数相同，量程大的偏角大
D．将它们并联在一起时，偏角相同，量程大的读数小
5、两盏额定功率相同的灯泡A和B，其额定电压UA>UB，则下列说法正确的是(　　)
A．两灯正常发光时，灯泡的电流强度IA>IB

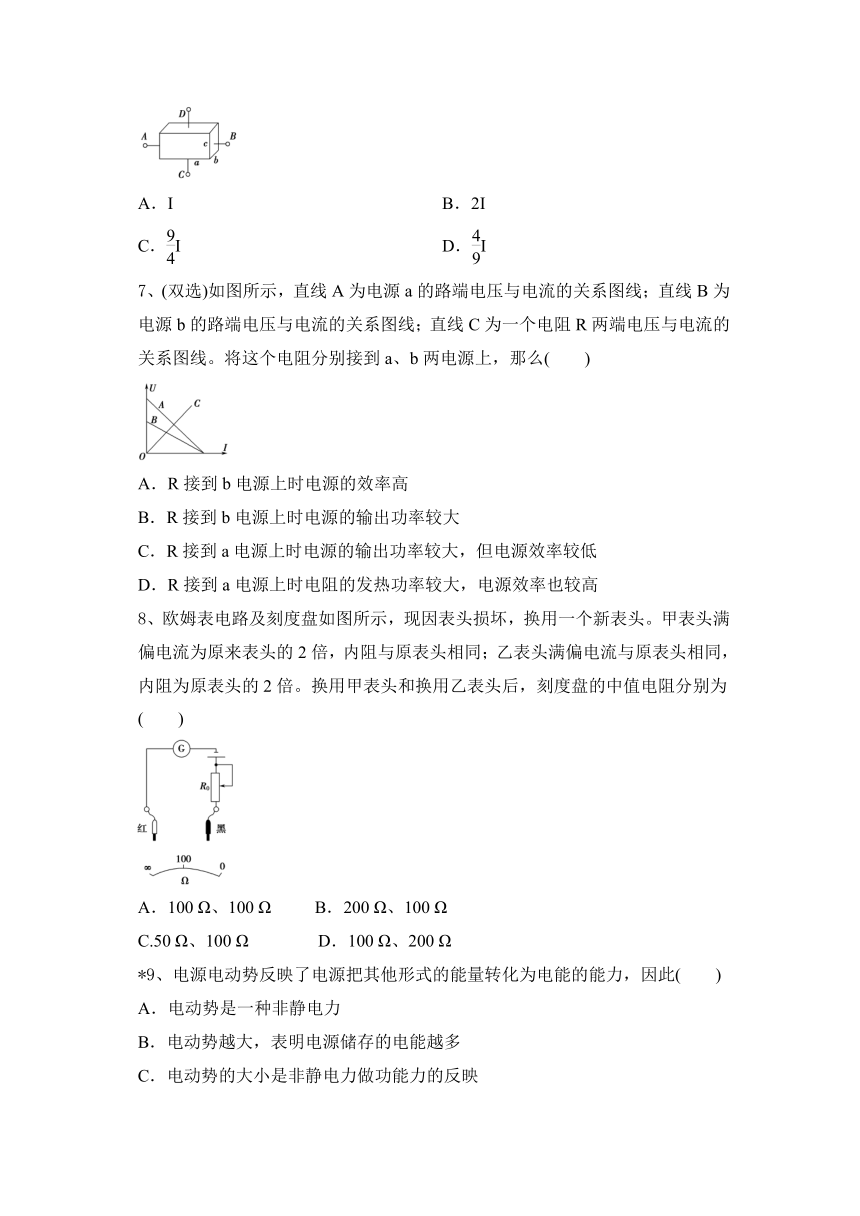

B．两灯电阻RAC．将两灯串联后接入电路中发光时，则灯泡的功率PAD．将两灯并联后接入电路中发光时，则灯泡的功率PA′6、如图所示，长方体金属块边长之比a∶b∶c＝3∶1∶2，将A、B接入电压为U的电路中时，电流为I；若将C、D接入电压为U的电路中，则电流为(　　)
A．I　　　
B．2I
C．I
D．I
7、(双选)如图所示，直线A为电源a的路端电压与电流的关系图线；直线B为电源b的路端电压与电流的关系图线；直线C为一个电阻R两端电压与电流的关系图线。将这个电阻分别接到a、b两电源上，那么(　　)
A．R接到b电源上时电源的效率高
B．R接到b电源上时电源的输出功率较大
C．R接到a电源上时电源的输出功率较大，但电源效率较低
D．R接到a电源上时电阻的发热功率较大，电源效率也较高
8、欧姆表电路及刻度盘如图所示，现因表头损坏，换用一个新表头。甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍。换用甲表头和换用乙表头后，刻度盘的中值电阻分别为(　　)
A．100
Ω、100
Ω
B．200
Ω、100
Ω
C.50
Ω、100
Ω
D．100
Ω、200
Ω
9、电源电动势反映了电源把其他形式的能量转化为电能的能力，因此(　　)
A．电动势是一种非静电力
B．电动势越大，表明电源储存的电能越多
C．电动势的大小是非静电力做功能力的反映
D．电动势就是闭合电路中电源两端的电压

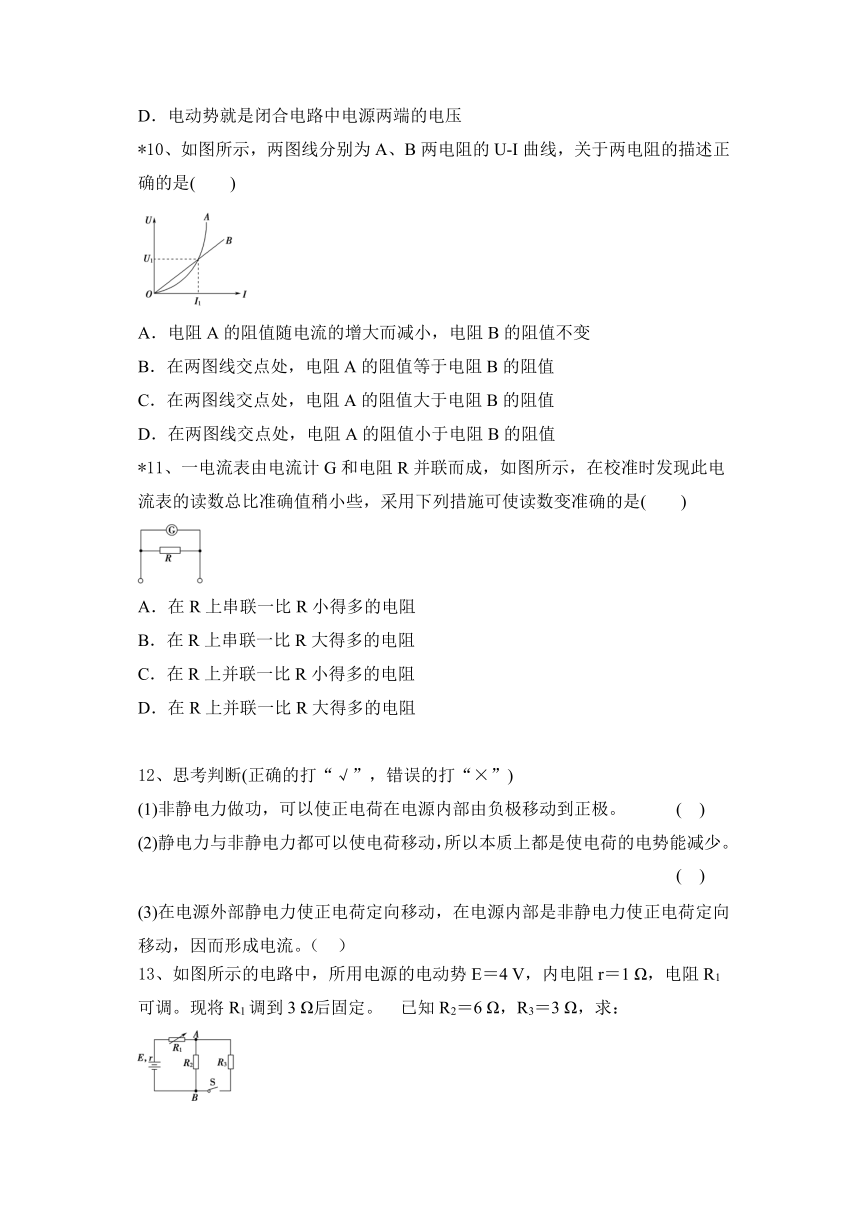

10、如图所示，两图线分别为A、B两电阻的U?I曲线，关于两电阻的描述正确的是(　　)
A．电阻A的阻值随电流的增大而减小，电阻B的阻值不变
B．在两图线交点处，电阻A的阻值等于电阻B的阻值
C．在两图线交点处，电阻A的阻值大于电阻B的阻值
D．在两图线交点处，电阻A的阻值小于电阻B的阻值
11、一电流表由电流计G和电阻R并联而成，如图所示，在校准时发现此电流表的读数总比准确值稍小些，采用下列措施可使读数变准确的是(　　)
A．在R上串联一比R小得多的电阻
B．在R上串联一比R大得多的电阻
C．在R上并联一比R小得多的电阻
D．在R上并联一比R大得多的电阻
12、思考判断(正确的打“√”，错误的打“×”)
(1)非静电力做功，可以使正电荷在电源内部由负极移动到正极。
(
)
(2)静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少。
(
)
(3)在电源外部静电力使正电荷定向移动，在电源内部是非静电力使正电荷定向移动，因而形成电流。（
）
13、如图所示的电路中，所用电源的电动势E＝4
V，内电阻r＝1
Ω，电阻R1可调。现将R1调到3
Ω后固定。
已知R2＝6
Ω，R3＝3
Ω，求：

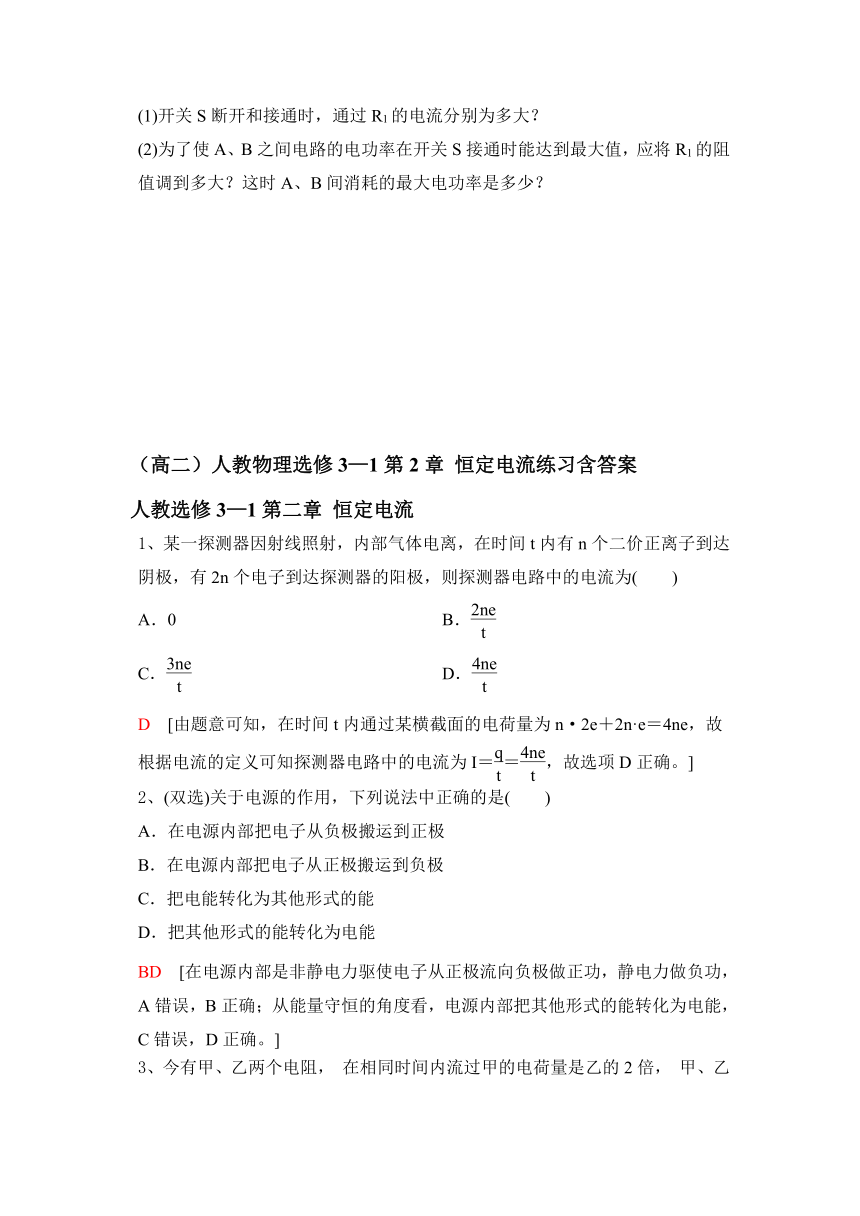

(1)开关S断开和接通时，通过R1的电流分别为多大？
(2)为了使A、B之间电路的电功率在开关S接通时能达到最大值，应将R1的阻值调到多大？这时A、B间消耗的最大电功率是多少？
（高二）人教物理选修3—1第2章
恒定电流练习含答案
人教选修3—1第二章
恒定电流
1、某一探测器因射线照射，内部气体电离，在时间t内有n个二价正离子到达阴极，有2n个电子到达探测器的阳极，则探测器电路中的电流为(　　)
A．0
B．
C．
D．
D　[由题意可知，在时间t内通过某横截面的电荷量为n·2e＋2n·e＝4ne，故根据电流的定义可知探测器电路中的电流为I＝＝，故选项D正确。]
2、(双选)关于电源的作用，下列说法中正确的是(　　)
A．在电源内部把电子从负极搬运到正极
B．在电源内部把电子从正极搬运到负极
C．把电能转化为其他形式的能
D．把其他形式的能转化为电能
BD　[在电源内部是非静电力驱使电子从正极流向负极做正功，静电力做负功，A错误，B正确；从能量守恒的角度看，电源内部把其他形式的能转化为电能，C错误，D正确。]
3、今有甲、乙两个电阻，
在相同时间内流过甲的电荷量是乙的2倍，
甲、乙两端的电压之比为1∶2,
则甲、乙两个电阻阻值的比值为(　　)
A．1∶2
B．1∶3
C．1∶4
D．1∶5
C　[由题意＝＝2，＝，由欧姆定律R＝，得＝，故C正确。]
4、(双选)用相同的表头改装成两个量程不同的电流表，下列说法正确的是(　　)
A．将它们串联在一起时，两表读数相同，量程大的偏角小
B．将它们并联在一起时，偏角相同，量程大的读数大
C．将它们串联在一起时，两表读数相同，量程大的偏角大
D．将它们并联在一起时，偏角相同，量程大的读数小
AB　[两电流表串联时电路如图甲所示。根据串联电路的电流相等可知两表的读数相同，量程大的偏角小，故A正确，C错误；两表并联时电路如图乙所示，根据并联电路的电压相等可知两表头两端的电压相同，通过两表头的电流相同，故两表偏角相同，量程大的读数大，故B正确，D错误。
]
5、两盏额定功率相同的灯泡A和B，其额定电压UA>UB，则下列说法正确的是(　　)
A．两灯正常发光时，灯泡的电流强度IA>IB
B．两灯电阻RAC．将两灯串联后接入电路中发光时，则灯泡的功率PAD．将两灯并联后接入电路中发光时，则灯泡的功率PA′D　[由P＝可知RA>RB，由P＝UI可知额定电流IAPB；两灯并联后，由并联电路的功率分配关系可知P∝，所以PA′6、如图所示，长方体金属块边长之比a∶b∶c＝3∶1∶2，将A、B接入电压为U的电路中时，电流为I；若将C、D接入电压为U的电路中，则电流为(　　)
A．I　　　
B．2I
C．I
D．I
C　[设b长为l；根据电阻定律可知R＝，则接AB时，电阻RAB＝＝，由欧姆定律可知I＝＝＝；当接CD时，电阻RCD＝＝，由欧姆定律可知I′＝＝＝I，C正确。]
7、(双选)如图所示，直线A为电源a的路端电压与电流的关系图线；直线B为电源b的路端电压与电流的关系图线；直线C为一个电阻R两端电压与电流的关系图线。将这个电阻分别接到a、b两电源上，那么(　　)
A．R接到b电源上时电源的效率高
B．R接到b电源上时电源的输出功率较大
C．R接到a电源上时电源的输出功率较大，但电源效率较低
D．R接到a电源上时电阻的发热功率较大，电源效率也较高
AC　[由题图知Ea>Eb，内阻ra>rb，当电阻R接到电源两极时，电源的效率为η＝＝，所以R接到电源b上时，电源的效率高，A对，D错。由题图知，R接到电源a上时，电源的输出电压和电流均比接到b上时大，故R接到电源a上时，电源的输出功率较大，B错，C对。]
8、欧姆表电路及刻度盘如图所示，现因表头损坏，换用一个新表头。甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍。换用甲表头和换用乙表头后，刻度盘的中值电阻分别为(　　)
A．100
Ω、100
Ω
B．200
Ω、100
Ω
C.50
Ω、100
Ω
D．100
Ω、200
Ω
C　[由闭合电路的欧姆定律得，表头中电流满偏时有Ig＝，表头中电流半偏时有Ig＝，所以有R内＝R中，刻度盘的中值电阻就等于多用电表的内阻。由Ig＝知，多用电表的内阻取决于电源的电动势和满偏电流，与表头的内阻无关。对于甲表头因满偏电流为原来表头的2倍，刻度盘的中值电阻将变为原来的二分之一，应为50
Ω，乙表头满偏电流与原表头的相同，电动势不变，故刻度盘的中值电阻与原来的相等，为100
Ω。]
9、电源电动势反映了电源把其他形式的能量转化为电能的能力，因此(　　)
A．电动势是一种非静电力
B．电动势越大，表明电源储存的电能越多
C．电动势的大小是非静电力做功能力的反映
D．电动势就是闭合电路中电源两端的电压
C　[电动势是反映电源通过非静电力做功将其他形式的能转化为电势能本领的物理量，电动势越大说明这种转化本领越强，但不能说明储存的电能越多，故选项A、B错误，C正确；闭合电路中电源两端电压大小等于外电压大小，故选项D错误。]
10、如图所示，两图线分别为A、B两电阻的U?I曲线，关于两电阻的描述正确的是(　　)
A．电阻A的阻值随电流的增大而减小，电阻B的阻值不变
B．在两图线交点处，电阻A的阻值等于电阻B的阻值
C．在两图线交点处，电阻A的阻值大于电阻B的阻值
D．在两图线交点处，电阻A的阻值小于电阻B的阻值
B　[由题图可知，电阻A的阻值随电流的增大而增大，电阻B的阻值不变，选项A错误；在两图象的交点处，电流和电压均相同，则由欧姆定律可知，两电阻的阻值大小相等，选项B正确，C、D错误。]
11、一电流表由电流计G和电阻R并联而成，如图所示，在校准时发现此电流表的读数总比准确值稍小些，采用下列措施可使读数变准确的是(　　)
A．在R上串联一比R小得多的电阻
B．在R上串联一比R大得多的电阻
C．在R上并联一比R小得多的电阻
D．在R上并联一比R大得多的电阻
A　[读数总比准确值偏小，说明流过表头的电流偏小，并联电阻稍小了些，要使电流表读数准确，应使并联电阻稍大些，故要在R上串联一个很小的电阻，A正确。]
12、思考判断(正确的打“√”，错误的打“×”)
(1)非静电力做功，可以使正电荷在电源内部由负极移动到正极。
(√)
(2)静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少。
(×)
(3)在电源外部静电力使正电荷定向移动，在电源内部是非静电力使正电荷定向移动，因而形成电流。
13、如图所示的电路中，所用电源的电动势E＝4
V，内电阻r＝1
Ω，电阻R1可调。现将R1调到3
Ω后固定。
已知R2＝6
Ω，R3＝3
Ω，求：
(1)开关S断开和接通时，通过R1的电流分别为多大？
(2)为了使A、B之间电路的电功率在开关S接通时能达到最大值，应将R1的阻值调到多大？这时A、B间消耗的最大电功率是多少？
[解析]　(1)开关S断开时，I1＝＝
A＝0.4
A
开关接通时，R2、R3并联的总电阻R23＝＝2
Ω
I1
′＝＝
A＝0.667
A。
(2)开关接通时，A、B之间的总电阻R23＝2
Ω为定值，所以，只有当R1′＝0时，总电流最大，A、B之间的电功率才最大。
I＝＝
A＝
A
PAB＝I2R23＝×2
W＝3.556
W。
[答案]　(1)0.4
A　0.667
A　(2)0　3.556
W
