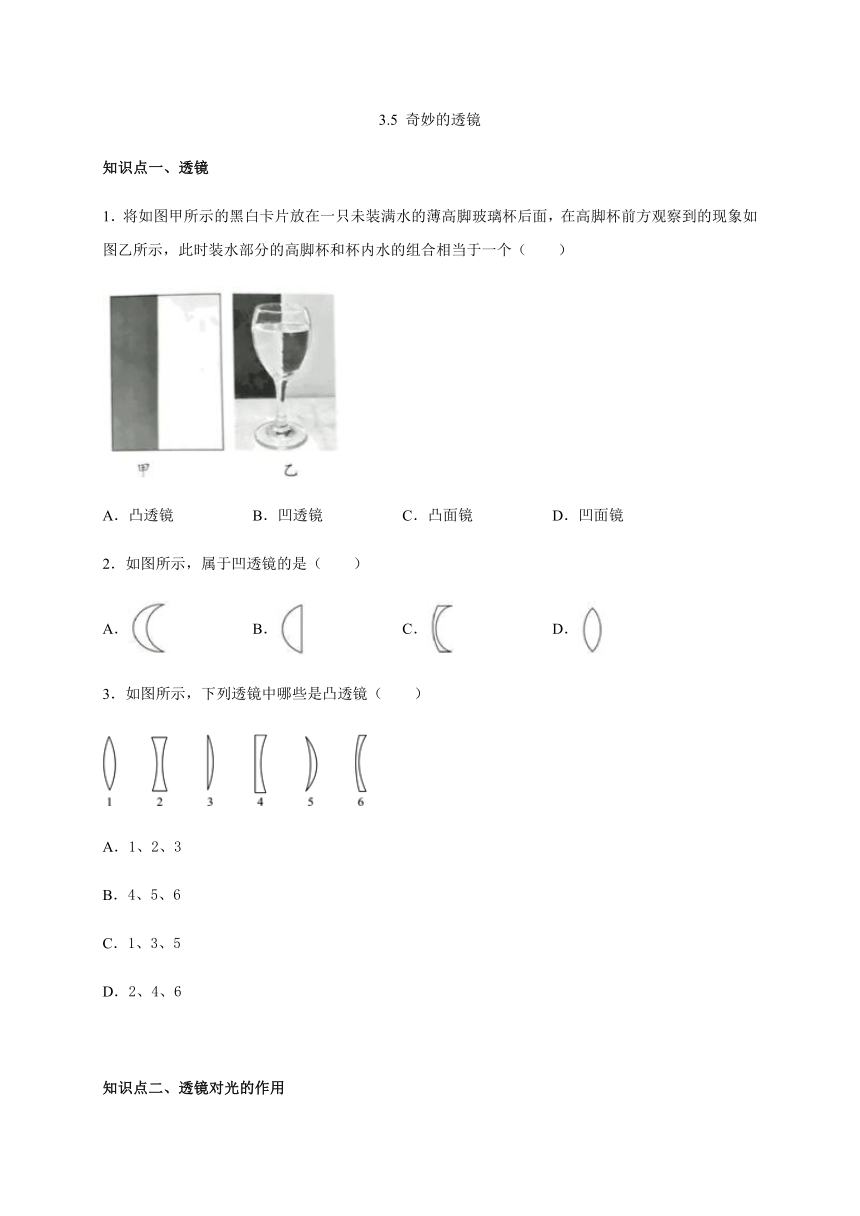

3.5 奇妙的透镜—沪粤版八年级物理上册同步检测（word版，含答案）

3.5
奇妙的透镜
知识点一、透镜
1．将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面，在高脚杯前方观察到的现象如图乙所示，此时装水部分的高脚杯和杯内水的组合相当于一个（　　）
A．凸透镜
B．凹透镜
C．凸面镜
D．凹面镜
2．如图所示，属于凹透镜的是（　　）
A．
B．
C．
D．
3．如图所示，下列透镜中哪些是凸透镜（　　）
A．1、2、3
B．4、5、6
C．1、3、5
D．2、4、6
知识点二、透镜对光的作用

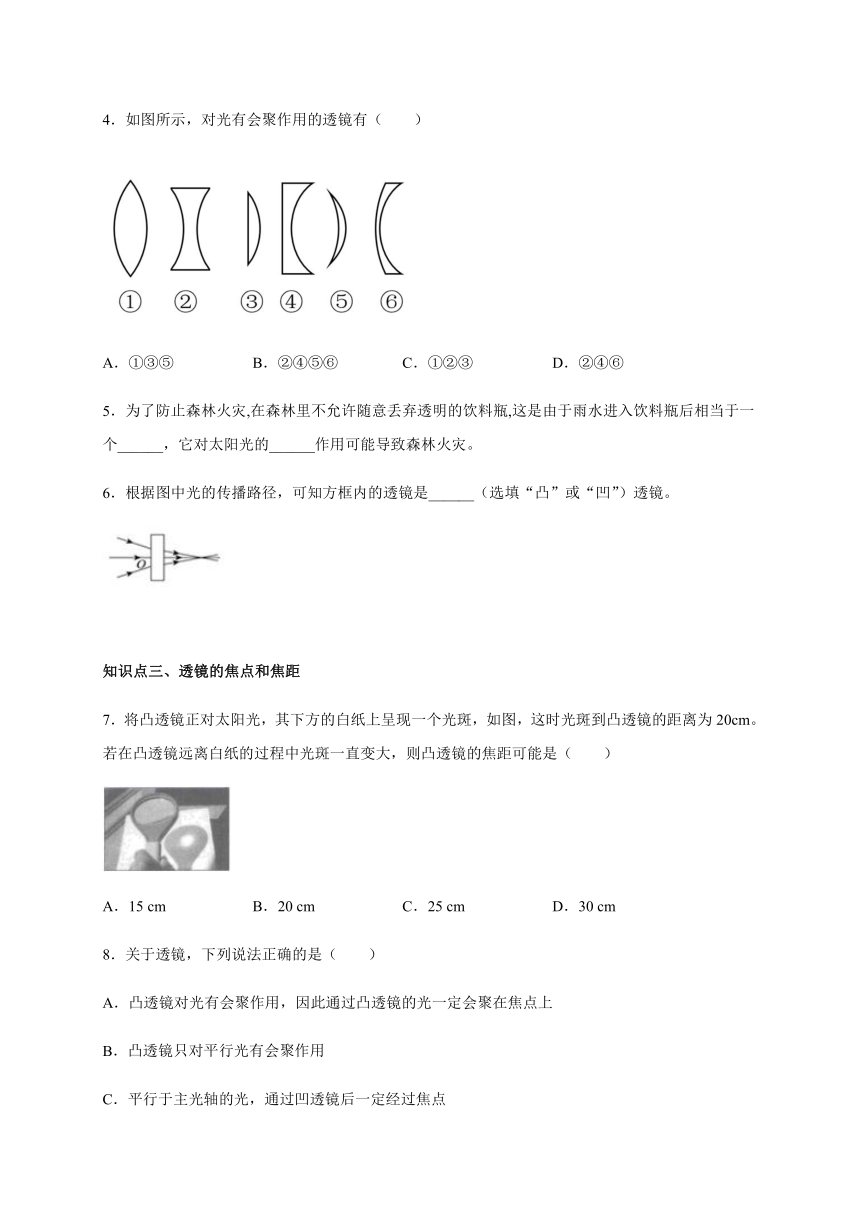

4．如图所示，对光有会聚作用的透镜有（　　）
A．①③⑤
B．②④⑤⑥
C．①②③
D．②④⑥
5．为了防止森林火灾,在森林里不允许随意丢弃透明的饮料瓶,这是由于雨水进入饮料瓶后相当于一个______，它对太阳光的______作用可能导致森林火灾。
6．根据图中光的传播路径，可知方框内的透镜是______（选填“凸”或“凹”）透镜。
知识点三、透镜的焦点和焦距
7．将凸透镜正对太阳光，其下方的白纸上呈现一个光斑，如图，这时光斑到凸透镜的距离为20cm。若在凸透镜远离白纸的过程中光斑一直变大，则凸透镜的焦距可能是（　　）
A．15
cm
B．20
cm
C．25
cm
D．30
cm
8．关于透镜，下列说法正确的是（　　）
A．凸透镜对光有会聚作用，因此通过凸透镜的光一定会聚在焦点上
B．凸透镜只对平行光有会聚作用
C．平行于主光轴的光，通过凹透镜后一定经过焦点
D．凸透镜和凹透镜都有焦点，凸透镜有实焦点，凹透镜有虚焦点
9．如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处和M点的距离是_______m，该凸透镜的焦距是_______m.
巩固练习
（多选）1．凸透镜对光有会聚作用，所以凸透镜又叫作会聚透镜．下列各图是光通过透镜前后的光路图，据此判断图中的透镜属于凸透镜的是(
)
A．
B．
C．
D．
2．早在我国西汉时期成书的《淮南万毕术》中就有关于冰透镜的记载：“削冰令圆，举以向日，以艾承其影，则火生。”图中关于该记载解释的光路图正确的是（
）
A．
B．
C．
D．

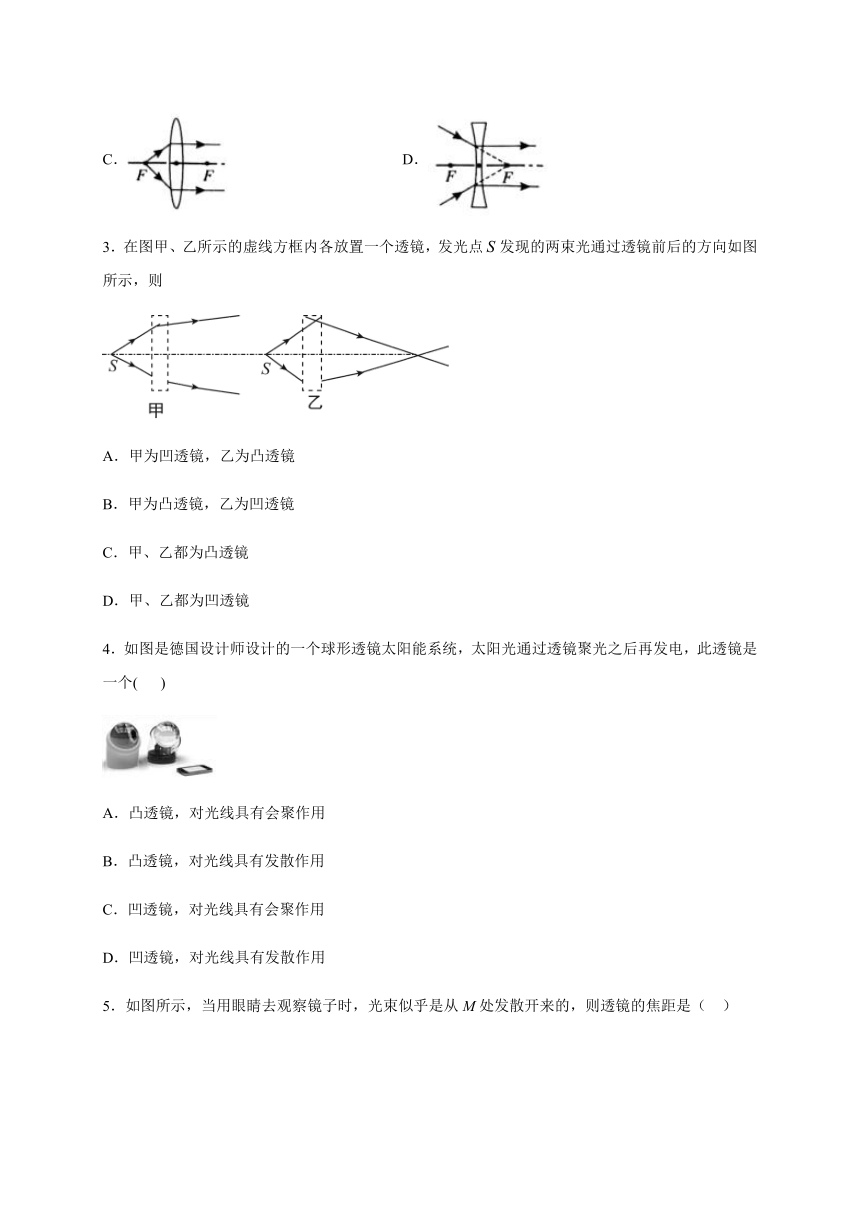

3．在图甲、乙所示的虚线方框内各放置一个透镜，发光点发现的两束光通过透镜前后的方向如图所示，则
A．甲为凹透镜，乙为凸透镜
B．甲为凸透镜，乙为凹透镜
C．甲、乙都为凸透镜
D．甲、乙都为凹透镜
4．如图是德国设计师设计的一个球形透镜太阳能系统，太阳光通过透镜聚光之后再发电，此透镜是一个(
)
A．凸透镜，对光线具有会聚作用
B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有会聚作用
D．凹透镜，对光线具有发散作用

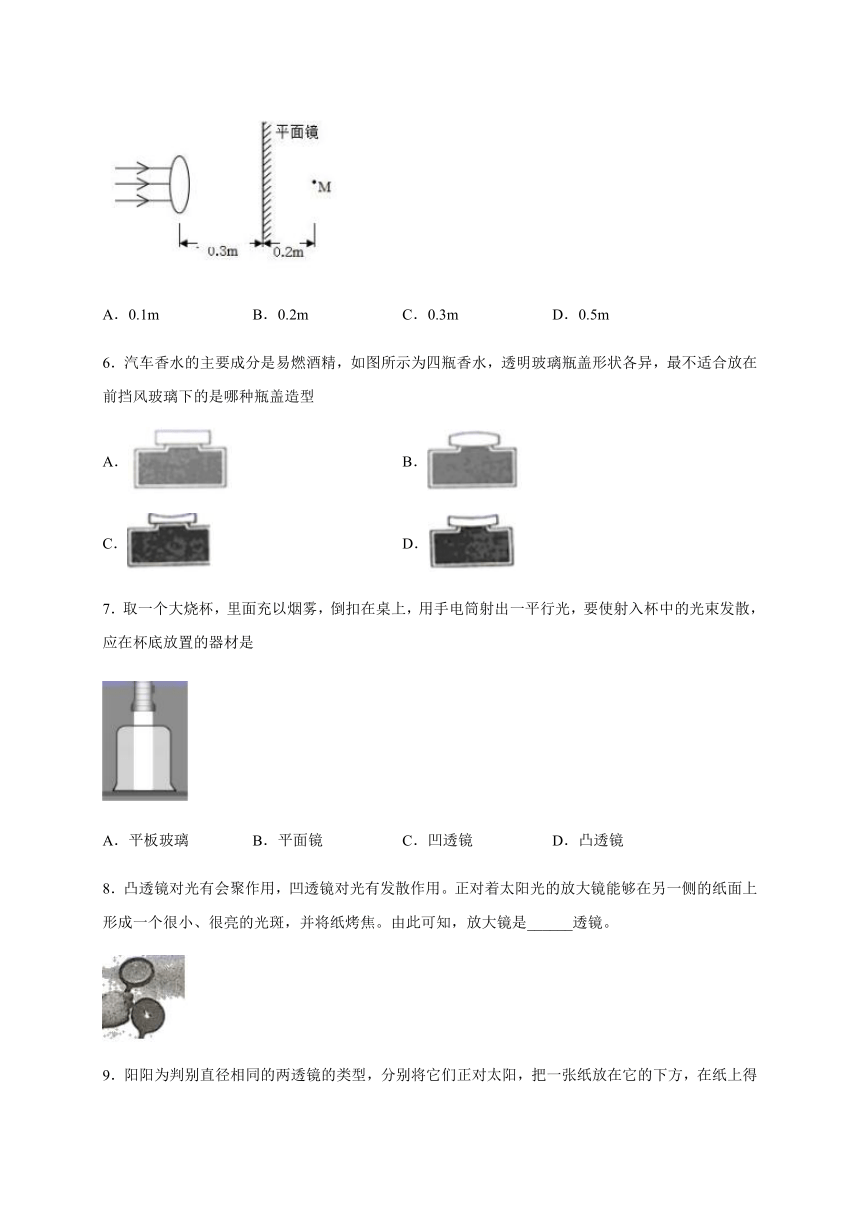

5．如图所示，当用眼睛去观察镜子时，光束似乎是从M处发散开来的，则透镜的焦距是（
）
A．0.1m
B．0.2m
C．0.3m
D．0.5m
6．汽车香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最不适合放在前挡风玻璃下的是哪种瓶盖造型
A．
B．
C．
D．
7．取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是
A．平板玻璃
B．平面镜
C．凹透镜
D．凸透镜
8．凸透镜对光有会聚作用，凹透镜对光有发散作用。正对着太阳光的放大镜能够在另一侧的纸面上形成一个很小、很亮的光斑，并将纸烤焦。由此可知，放大镜是______透镜。
9．阳阳为判别直径相同的两透镜的类型，分别将它们正对太阳，把一张纸放在它的下方，在纸上得到相应的光斑，透镜与光斑的外围形状及大小如图（d110．如图所示，请根据已知光线，完成凹透镜的折射光路图。
（____）
参考答案
1．A
【详解】
玻璃杯中有水的这一部分中间厚，边缘薄，相当于一个凸透镜。黑白卡片是左右颠倒的，成倒立、放大的实像。
故选A。
2．C
【详解】
如图，中间比边缘厚的是ABD，是凸透镜，中间比边缘薄的是C，是凹透镜。
故选C。
3．C
【详解】
根据凸透镜的特点中间厚边缘薄，可知1、3、5是凸透镜；2、4、6中间薄边缘厚是凹透镜．故答案选C．
4．A
【详解】
对光线有会聚作用的透镜是凸透镜，对光线有发散作用的透镜是凹透镜；由图可知，①③⑤透镜中间比边缘厚是凸透镜，故A符合题意。
故选A。
5．凸透镜
会聚
【详解】
(1)瓶子进入水后，呈现一个中间厚、边缘薄的形状，相当于一个凸透镜；
(2)凸透镜使光会聚于一点，热量上升，温度升高，容易引发火灾。
6．凹
【详解】
由给出的光线可知，原本向中间会聚的光线经透镜折射后变得延迟会聚，故虚线框内的是凹透镜。
7．A
【详解】
在凸透镜远离白纸的过程中光斑一直变大，说明光斑到凸透镜的距离大于焦距，即f＜20cm。
故选A。
8．D
【详解】
A．透镜对光线的会聚作用，通过凸透镜的光不一定会聚到焦点或一点，故A错误；
B．凸透镜对所有光线有会聚作用，故B错误；
C．平行于主光轴的光通过凹透镜后会发散，不会经过焦点，故C错误；
D．凸透镜和凹透镜都有焦点，凸透镜有两个实焦点，凹透镜有两个虚焦点，故D正确。
故选D。
9．0.6
0.2
【详解】
平面镜成像是由于光的反射而形成的，其成像的特点是：平面镜所成像是正立的、等大的虚像，物像到镜面的距离相等，即物像关于镜面对称．由题意知：光束似乎是从M处发散开来的，则光束会聚处（即焦点）和M点关于镜面对称，故它们之间的距离是0.6m，该凸透镜的焦距是0.2m．
巩固练习
1．ABD
【解析】
A图，平行光线经透镜后，相交于一点，起会聚作用是凸透镜；
B图，发散的光线经透镜后，发散减轻了，所以起会聚作用，是凸透镜；
C图中的光线经过透镜后，显得更发散了，所以交战向右移动，起发散作用，是凹透镜；
D图，从一点发出的光线，以透镜折射后，平行射出，对光线起了会聚作用，符合凸透镜的特点．
故ABD属于凸透镜．
2．A
【详解】
由冰透镜对着大阳却能聚光，使艾绒着火，由此可知冰透镜是凸透镜，因为凸透镜对光线有会聚作用，且行于主光轴的光线，经凸透镜折射后会聚成一点，故选A。
3．C
【详解】
一束光通过甲、乙透镜后，折射光线都靠近主光轴，都变得会聚了，因此两图都应是凸透镜．故选C
4．A
【详解】
两种透镜对光有不同的作用，凸透镜对光线有会聚作用；凹透镜对光线有发散的作用，太阳能通过透镜聚光后发电，故为凸透镜。
选A。
5．A
【详解】
因为像点M到镜面的距离为0.2m，根据平面镜成像的特点，发光点S离镜面的距离也为0.2m，因为一束平行光经凸透镜折射后要会聚在焦点上，所以点S即为凸透镜的焦点，点S到凸透镜光心的距离为焦距．由图象分析可知，焦距为
0.3m﹣0.2m=0.1m
故选A。
【点评】
本题要求学生熟练掌握平面镜成像的特点和凸透镜的光学特点，是一道综合性很强的光学图象分析题。
6．B
【详解】
如图所示的四瓶香水，透明玻璃瓶盖形状各异，CD瓶盖相当于凹透镜，A瓶盖相当于玻璃砖，只有B瓶的瓶盖相当于凸透镜，对光有会聚作用，最容易在阳光下引发火灾，所以最不适合放在前挡风玻璃下。
7．C
【详解】
A、平板玻璃可以使光线通过，然后沿平行方向射出，光线不会分散．不符合题意；
B、光照到平面镜上被平面镜反射，不能沿原来的方向继续传播．不符合题意；
C、凹透镜对光线有发散作用，烧杯底部放上凹透镜，光线经过凹透镜后会发散．符合题意；
D、凸透镜对光线有会聚作用，烧杯底部放上凸透镜，光线经过凸透镜后会会聚．不符合题意．
故选C．
8．凸
【详解】
正对着太阳光的放大镜能够在另一侧的纸面上形成一个很小、很亮的光斑，这表明放大镜对光线具有会聚作用，所以放大镜为凸透镜。
9．一定
可能
【详解】
[1][2]因为凸透镜对光线有会聚作用，凹透镜对光线起发散作用，根据图示可知，甲一定是对光线起了会聚作用，而乙可能是对光线起了发散作用，也可能是光线经凸透镜会聚到焦点后，继续向前传播，形成放大的光斑，因此形成甲光斑的一定是凸透镜，形成乙光斑的可能是凸透镜，也可能是凹透镜。
10．
【详解】
过光心的光线经凹透镜折射后传播方向不改变；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。据此完成光路图，如图所示：
