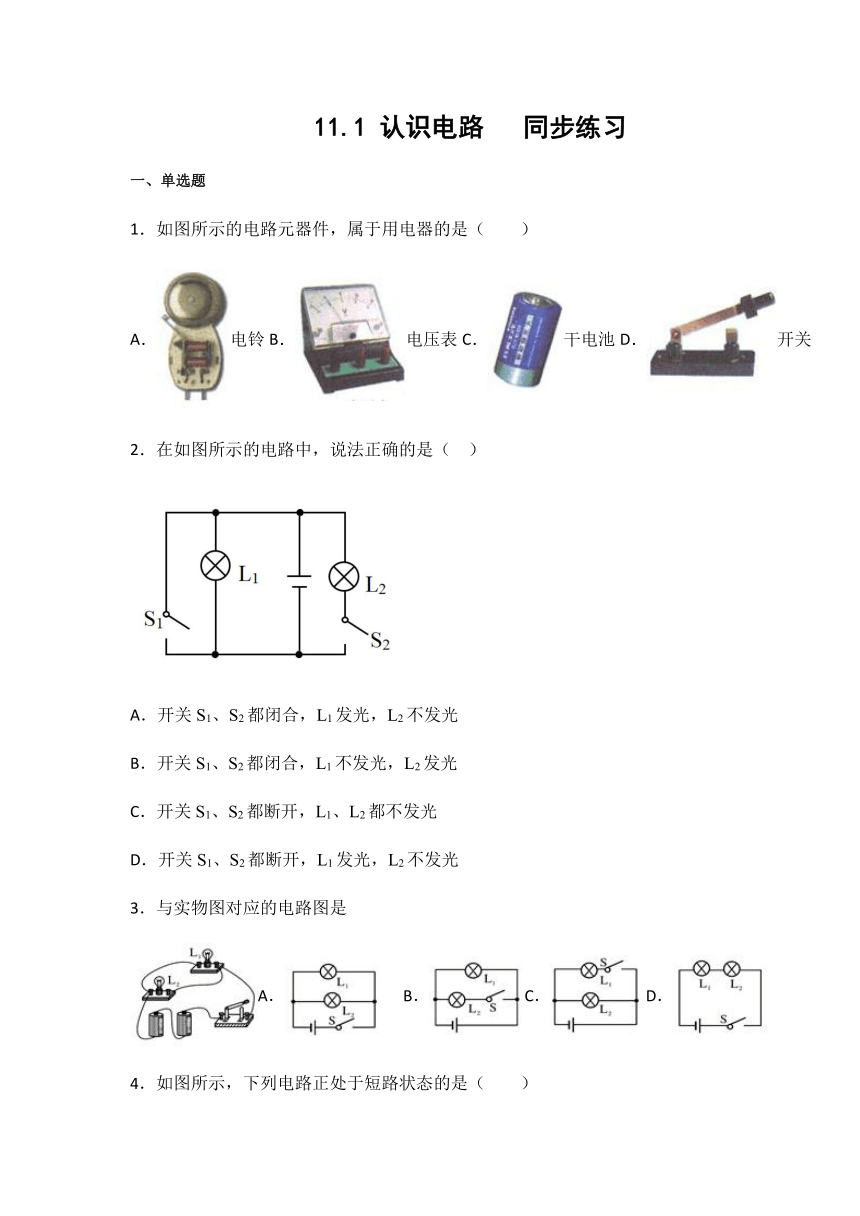

11.1
认识电路
同步练习
一、单选题
1.如图所示的电路元器件,属于用电器的是(  )
A.电铃B.电压表C.干电池D.开关
2.在如图所示的电路中,说法正确的是(

A.开关S1、S2都闭合,L1发光,L2不发光
B.开关S1、S2都闭合,L1不发光,L2发光
C.开关S1、S2都断开,L1、L2都不发光
D.开关S1、S2都断开,L1发光,L2不发光
3.与实物图对应的电路图是
A.
B.
C.
D.
4.如图所示,下列电路正处于短路状态的是(  )
A.
B.
C.
D.
5.小灯泡的结构如图所示,下列说法正确的是(

A.如图连接小灯泡亮
B.如图连接是短路
C.如图连接小灯泡亮
D.如图连接是断路
6.如图所示,当开关S闭合时,两只小灯泡能同时发光。下列四个电路中与上边实物图对应的是(  )
A.B.C.D.
7.如图所示的电路,闭合开关S1S3后,发现灯L1不亮,L2正常发光。此电路的故障可能(
)
A.开关S接触不良
B.电灯L1灯丝断了
C.电灯L1的两个接线柱被一根导线直接相连
D.电灯L2灯丝断了
8.如图所示,当开关闭合时,发生的现象是(1)灯正常发光
(2)灯不亮
(3)电源会被烧坏
(4)灯会被烧坏
A.(1)和(4)
B.(2)和
(4)
C.(3)和(4)
D.(2)和(3)
二、多选题
9.如图所示,开关S闭合时,可能发生的现象是(

A.L1被烧坏
B.L2被烧坏
C.电池被烧坏
D.L1
、L2均不发光
10.关于电路的说法正确的是(

A.电源是提供电能的装置
B.只要有电压,电路中就一定会有电流
C.电路接通后,电流从电源的正极通过用电器流向电源的负极
D.给电瓶车充电,就是将电能转化为化学能的过程
三、作图题
11.用笔画线表示导线,按照图甲所示的电路图,将图乙中各元件连接起来。
12.请根据图中所示的实物图,在虚线框画出对应的电路图。
四、填空题
13.某反恐小组的拆弹专家下在拆除恐怖分子设置在飞机上的定时爆炸装置。如图所示,为使爆炸装置停止工作,应剪断线_____。(填“a”或“b”)拆除前起爆器上_____电流通过,拆除后起爆器上_____电流通过。(填“有”或“没有”)
14.(1)某同学连接了如图所示的电路,闭合开关后,两灯泡正常发光,把导线连接在L2两端,发现L1_______,L2______.
(2)如图,该同学将同一个小灯泡分别接在一节和两节干电池两端,发现接两节干电池的小灯泡发光___(选填“较亮”、“较暗”),说明电路中电流的强弱与_____有关.
15.下列器件中,属于电源的有_____;属于用电器的有_____.(填字母)
A.拉线开关;
B.电风扇;
C.干电池;
D.电视机;
E.发电机;
F.灯泡;
G.空气开关;
H.导线.
16.如图所示,电路处于通路状态的是_____;处于短路状态的是_____。
17.物理学规定:________
电荷定向移动方向为电流方向。(“正”或“负”)
18.一个完整的电路由_________、_________、开关、导线组成.蓄电池在充电时,把________
能转化为_________能.
19.发光二极管是一种由半导体材料制成的电子元件.如图所示,当发光二极管长脚接A,短脚接B时,发光二极管和小灯泡都发光,说明此电路处于_____(选填“通路”“短路”或“断路”)状态.如果短脚接A,长脚接B时,发光二极管和小灯泡都不发光,此时发光二极管相当于_____(选填“导体”或“绝缘体”)
20.如图所示,是手电筒的构造示意图,电源为两节新干电池,其中干电池工作时将______能转化为电能.按下按键前,小灯泡不发光,此时电路为_________(选填“通路”、“断路”或“短路”).尾部的弹簧利用了金属弹簧的_________和________物理属性.
参考答案
1.A
2.D
3.A
4.A
5.C
6.A
7.B
8.B
9.A
10.C
11.D
12.C
13.力的作用是相互的
相同
2x105
14.属于
减小
静止
15.静止

机械
16.化学
机械
17.内
机械
18.化学
机械能
19.化学,内,机械,热值
20.空气喷气火箭喷气
21.内
机械
