人教版 九年级 物理 第十七章 17.1电流与电压和电阻的关系 （练习一） 【无答案】

第十七章
欧姆定律
第一节
电流与电压和电阻的关系
第十七章
欧姆定律
第一节
电流与电压和电阻的关系

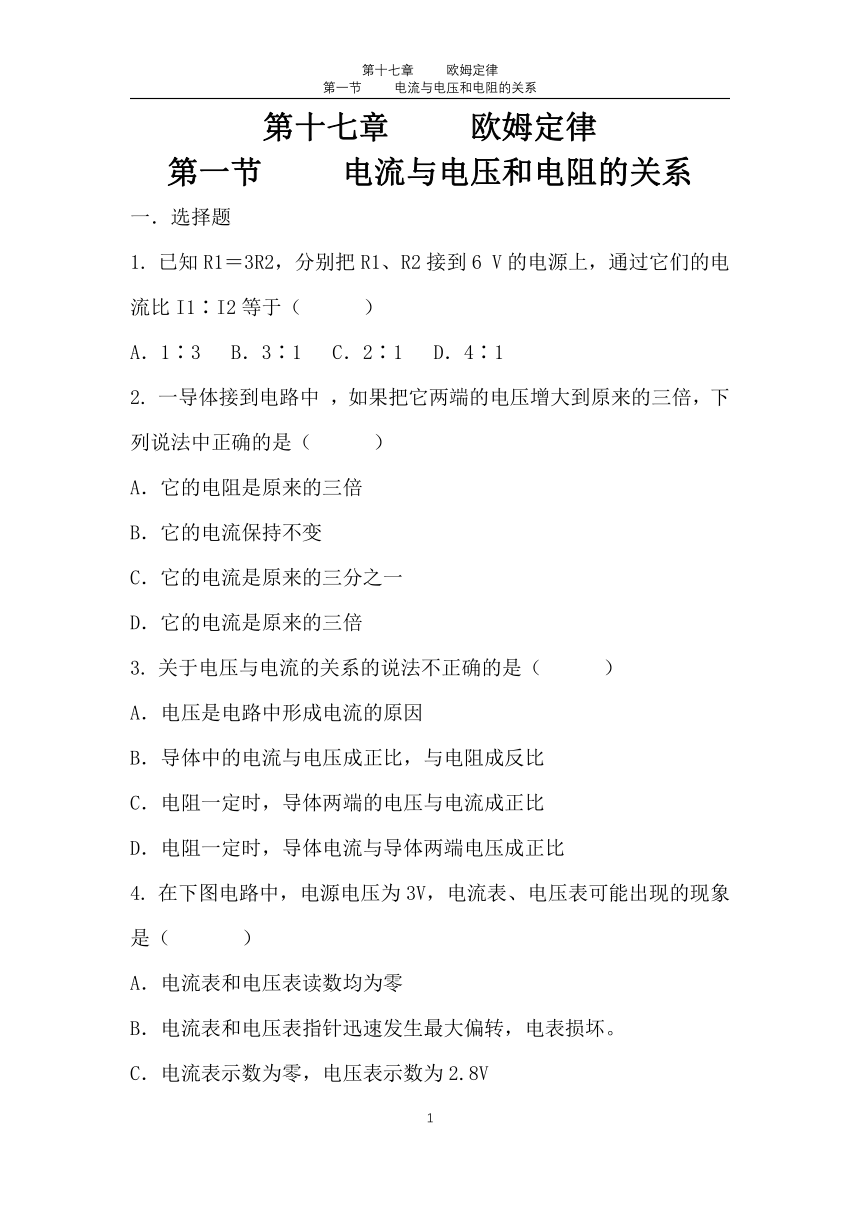

一．选择题
1.
已知R1＝3R2，分别把R1、R2接到6
V的电源上，通过它们的电流比I1∶I2等于（
）
A．1∶3　
B．3∶1　
C．2∶1　
D．4∶1
2.
一导体接到电路中
，如果把它两端的电压增大到原来的三倍，下列说法中正确的是（
）
A．它的电阻是原来的三倍
B．它的电流保持不变
C．它的电流是原来的三分之一
D．它的电流是原来的三倍
3.
关于电压与电流的关系的说法不正确的是（
）
A．电压是电路中形成电流的原因
B．导体中的电流与电压成正比，与电阻成反比
C．电阻一定时，导体两端的电压与电流成正比
D．电阻一定时，导体电流与导体两端电压成正比
4.

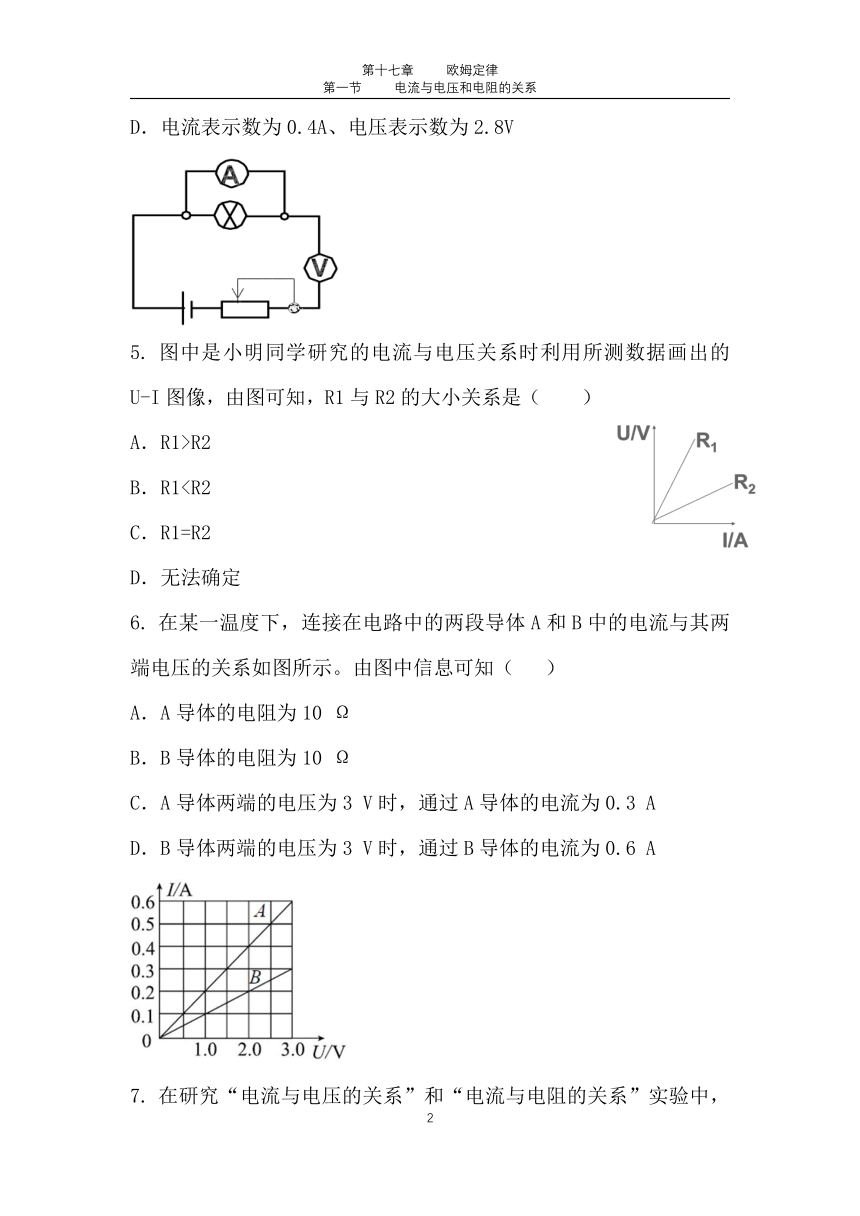

在下图电路中，电源电压为3V，电流表、电压表可能出现的现象是（
）
A．电流表和电压表读数均为零
B．电流表和电压表指针迅速发生最大偏转，电表损坏。
C．电流表示数为零，电压表示数为2.8V
D．电流表示数为0.4A、电压表示数为2.8V
5.
图中是小明同学研究的电流与电压关系时利用所测数据画出的U-I图像，由图可知，R1与R2的大小关系是（
）
A．R1>R2
B．R1C．R1=R2
D．无法确定
6.
在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知（
）
A．A导体的电阻为10
Ω
B．B导体的电阻为10
Ω
C．A导体两端的电压为3
V时，通过A导体的电流为0.3
A
D．B导体两端的电压为3
V时，通过B导体的电流为0.6
A
7.
在研究“电流与电压的关系”和“电流与电阻的关系”实验中，滑动变阻器的主要作用是(
)
A．使电阻R两端的电压成倍数变化
B．使电阻R两端的电压保持不变
C．前者是使电阻R两端的电压保持不变，后者是改变电阻R两端的电压
D．前者是改变电阻R两端的电压，后者是使电阻R两端的电压保持不变
8.
下列图象中能正确反映导体中的电流和它两端电压、电阻关系的分别是(
)
A．①④
B．①②
C．③②
D．③④
二．填空题
9.一段导体两端电压扩大几倍时,通过它的电流将_______;导体两端的电压改变时,导体电阻将_______.
10.在“研究电流跟电压、电阻的关系”的实验中，我们先使电阻取某一定值
，多次改变滑动变阻器的阻值
，记录每次的电流值和相应的______值
,
得到电阻不变时,电流跟____成正比的关系
,
然后多次改变电阻的阻值,调节滑动变阻器的滑片
,
使每次______保持不变,记录每次电阻的阻值R和相应的____值得到此时电流跟_______成反比的关系.
11.如图为“研究电流与电阻关系”的实验电路图.
(1)为了达到研究的目的，实验过程中必须保持
不变；
(2)当开关S闭合后，电压表的读数是2.5
V，电流表的读数是0.5A，现在将阻值为5Ω的电阻R换成阻值为10
Ω的电阻接入电路来进行研究，则下一步应进行的操作是
.
三．简答题
12.利用如图甲所示的实验电路，探究“通过导体的电流跟电压的关系”。
（1）实验中需要_____个定值电阻。
（2）滑动变阻器的作用是_____________________。
（3）利用实验数据作出的I-U关系图线与图乙中的_____最接近。
