人教版 九年级 物理 全一册 第十六章 16.4变阻器（练习一）【无答案】

第十六章
电压
电阻
第四节
变阻器
第十六章
电压
电阻
第四节
变阻器

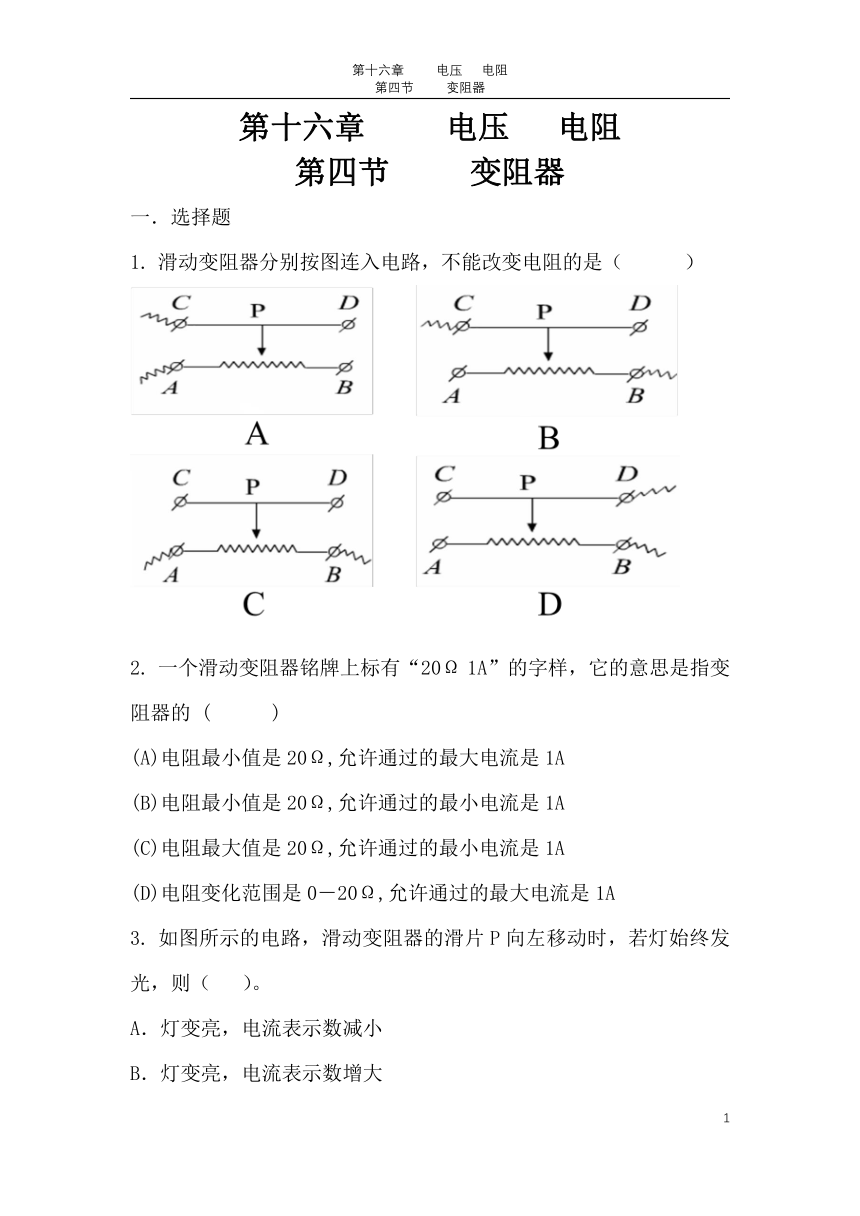

一．选择题
1.
滑动变阻器分别按图连入电路，不能改变电阻的是（
）
2.
一个滑动变阻器铭牌上标有“20Ω
1A”的字样，它的意思是指变阻器的
(
)
(A)电阻最小值是20Ω,允许通过的最大电流是1A
(B)电阻最小值是20Ω,允许通过的最小电流是1A
(C)电阻最大值是20Ω,允许通过的最小电流是1A
(D)电阻变化范围是0－20Ω,允许通过的最大电流是1A

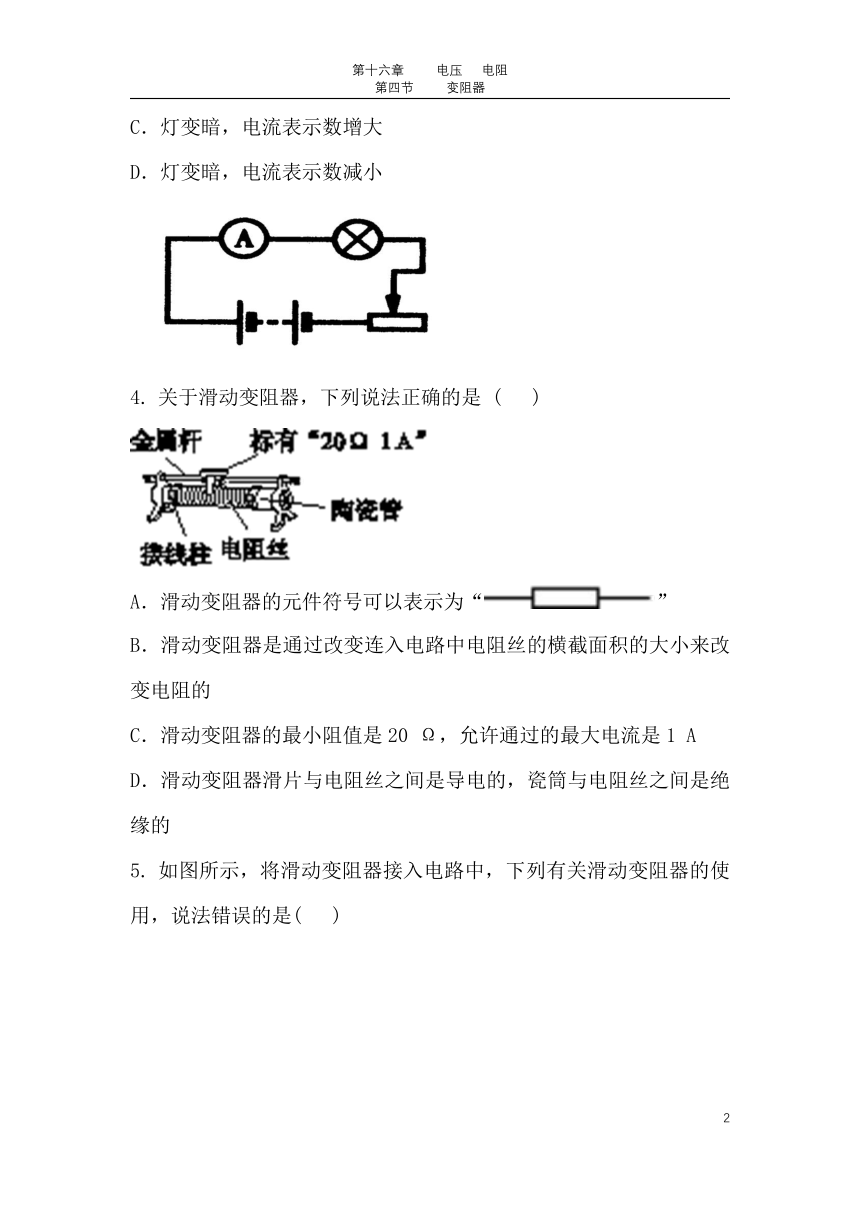

3.
如图所示的电路，滑动变阻器的滑片P向左移动时，若灯始终发光，则（
）。
A．灯变亮，电流表示数减小
B．灯变亮，电流表示数增大
C．灯变暗，电流表示数增大
D．灯变暗，电流表示数减小
4.
关于滑动变阻器，下列说法正确的是
(
)
A．滑动变阻器的元件符号可以表示为“”
B．滑动变阻器是通过改变连入电路中电阻丝的横截面积的大小来改变电阻的
C．滑动变阻器的最小阻值是20
Ω，允许通过的最大电流是1
A
D．滑动变阻器滑片与电阻丝之间是导电的，瓷筒与电阻丝之间是绝缘的
5.
如图所示，将滑动变阻器接入电路中，下列有关滑动变阻器的使用，说法错误的是(
)
A．要想利用滑动变阻器改变小灯泡的亮暗，应该让滑动变阻器与小灯泡串联
B．若接B、D接线柱，滑片P向右移动，接入电路中阻值减小，灯泡变亮
C．若接A、D接线柱，滑片P向右移动，接入电路中阻值减小，灯泡变暗
D．若接A、B接线柱，滑片P向右移动，接入电路中阻值不变，小灯泡亮度不变
6.
如图，将两个滑动变阻器串联后连入电路，要使电路中的电流最小，则滑片P1，P2的位置应该放在（
）
A．P1在最右端，P2在最左端
B．P1在最左端，P2在最右端
C．P1在最左端，P2在最左端
D．P1在最右端，P2在最右端
7.
下列说法正确的是（
）
A.滑动变阻器比电阻箱更好
B.两个粗细不同的铜导线，细的电阻更大一些
C.电阻箱能够逐渐地改变连入电路的电阻
D.在连接电路、闭合开关之前，应使滑动变阻器连入电路的电阻最大
二．填空题
8.如图所示电路，要使灯泡的亮度变小，则必须使变阻器接入电路部分的电阻变＿＿，电流表的示数变＿＿＿，滑动触头P应向＿＿移动。
9.如图所示电路，M、N是两个接头，准备连接滑动变阻器。
（1）当把C接M，A接N，开关S闭合时，滑片P向右移动，电灯的亮度将
。
（2）当把D接M，B接N，开关S闭合时，滑片P向右移动，电灯的亮度将
。
（3）当把A接M，B接N，开关S闭合时，滑片P向右移动，电灯的亮度将
。
10.滑动变阻器是通过改变接入电路的电阻丝________来改变电阻的，其正确连接要遵守“________”的原则，如果同时接入上面两个接线柱，则相当于接入了一段________，如果同时接入下面两个接线柱，则此时的滑动变阻器相当于一个____________。
11.如图所示是滑动变阻器的几种接法，其中能起到变阻作用的是________；不能起到变阻作用的是________。当滑片向右移动，电阻变大的是________，电阻变小的是________。在这几种接法中滑片移动时效果相同的是________。按图A所示接入电路中时，滑片应该滑到________端。
三．简答题
12.一位同学设计了一个风力测定仪，如图16－4－4所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时OC是竖直的，风越强，OC杆偏转的角度越大；AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点；电路中有一灯泡L，测风力时，闭合开关S。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个______________，观察灯泡L的亮度可以粗略地反映风力的大小；若要提高装置反映风力大小的性能，可采取的方法是__________________。
2
