人教版2020年物理九年级上册第15章《第2节 电流和电路》课件（共39张PPT）

(共39张PPT)
第15章
电流和电路
第二节
电流和电路
人教版物理九年级上册

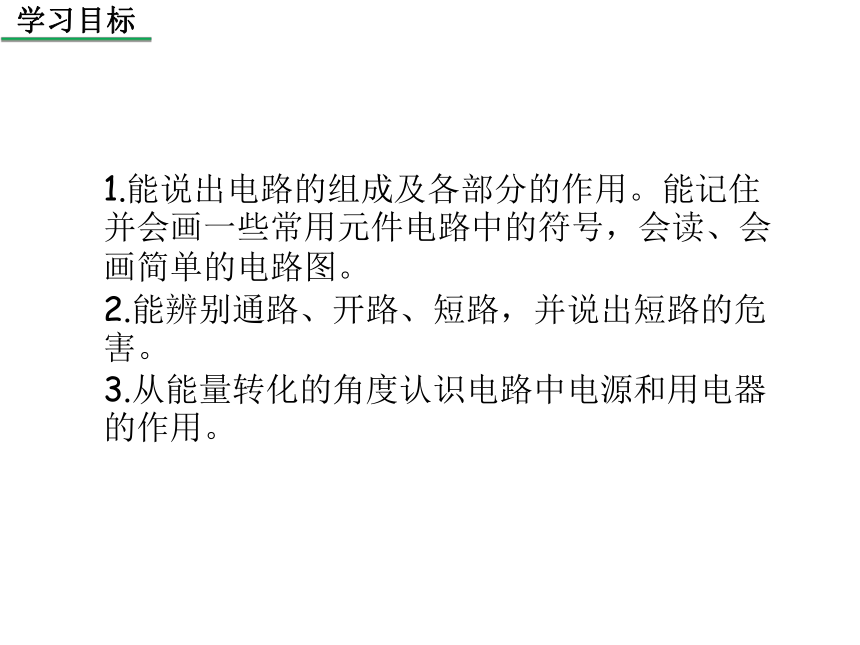

学习目标
1.能说出电路的组成及各部分的作用。能记住并会画一些常用元件电路中的符号，会读、会画简单的电路图。
2.能辨别通路、开路、短路，并说出短路的危害。
3.从能量转化的角度认识电路中电源和用电器的作用。

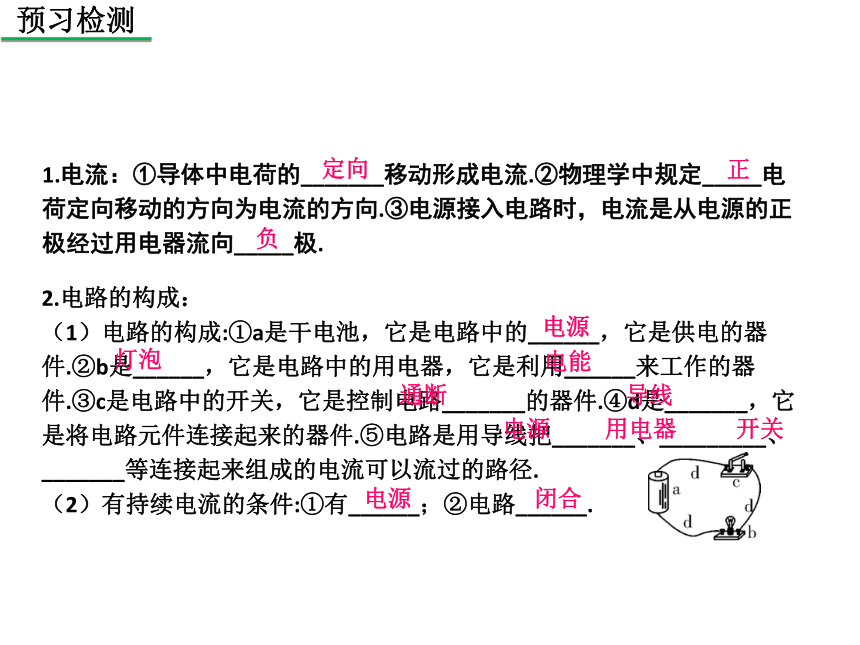

1.电流：①导体中电荷的_______移动形成电流.②物理学中规定_____电荷定向移动的方向为电流的方向.③电源接入电路时，电流是从电源的正极经过用电器流向_____极.
定向
2.电路的构成：
（1）电路的构成:①a是干电池，它是电路中的______，它是供电的器件.②b是______，它是电路中的用电器，它是利用______来工作的器件.③c是电路中的开关，它是控制电路_______的器件.④d是_______，它是将电路元件连接起来的器件.⑤电路是用导线把_______、_________、_______等连接起来组成的电流可以流过的路径.
（2）有持续电流的条件:①有______；②电路______.
正
负
电源
灯泡
电能
通断
导线
电源
用电器
开关
电源
闭合
预习检测
电让我们的世界美丽多姿!
导入新知
电的应用极为广泛，它在生产生活中是如此重要,那么,
电流是怎样形成的呢？电路的基本构成是怎样的？
提示：
不能把电池的两端用导线直接连在一起。

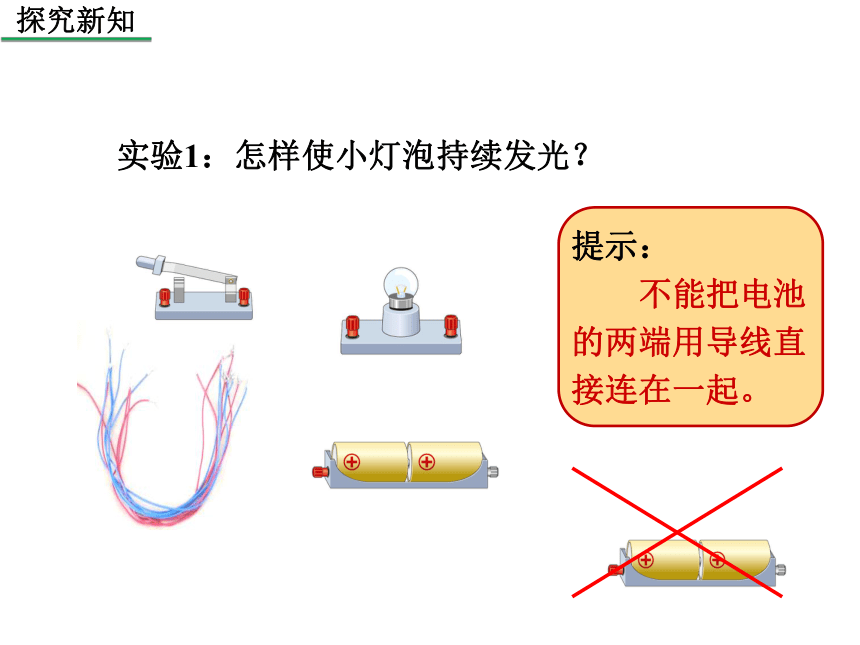

　　实验1：怎样使小灯泡持续发光？
探究新知

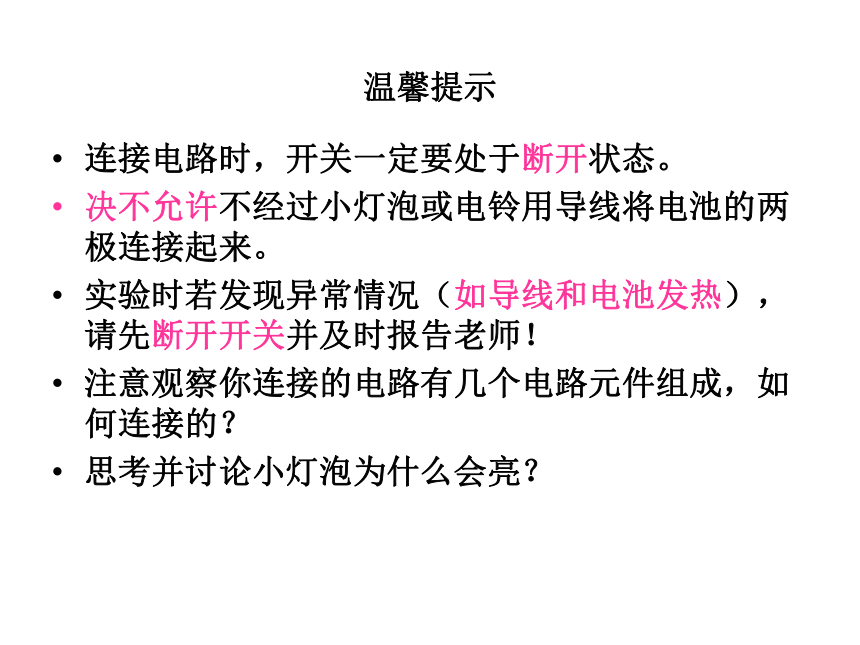

温馨提示
连接电路时，开关一定要处于断开状态。
决不允许不经过小灯泡或电铃用导线将电池的两极连接起来。
实验时若发现异常情况（如导线和电池发热），请先断开开关并及时报告老师！
注意观察你连接的电路有几个电路元件组成，如何连接的？
思考并讨论小灯泡为什么会亮？

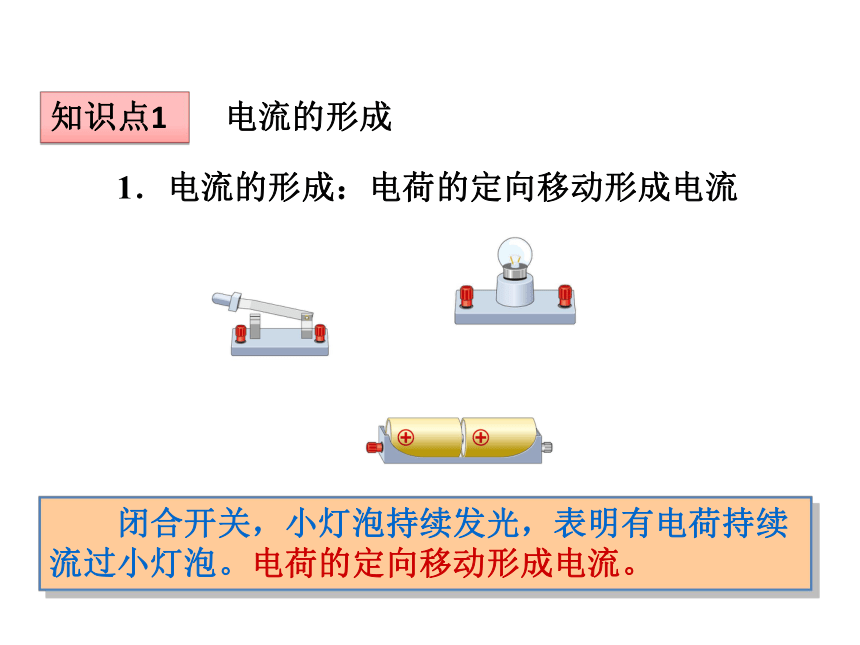

　　1．电流的形成：电荷的定向移动形成电流
　　闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。电荷的定向移动形成电流。
知识点1
电流的形成
　　2．电流的方向：正电荷定向移动的方向规定为电流的方向。
正极
负极

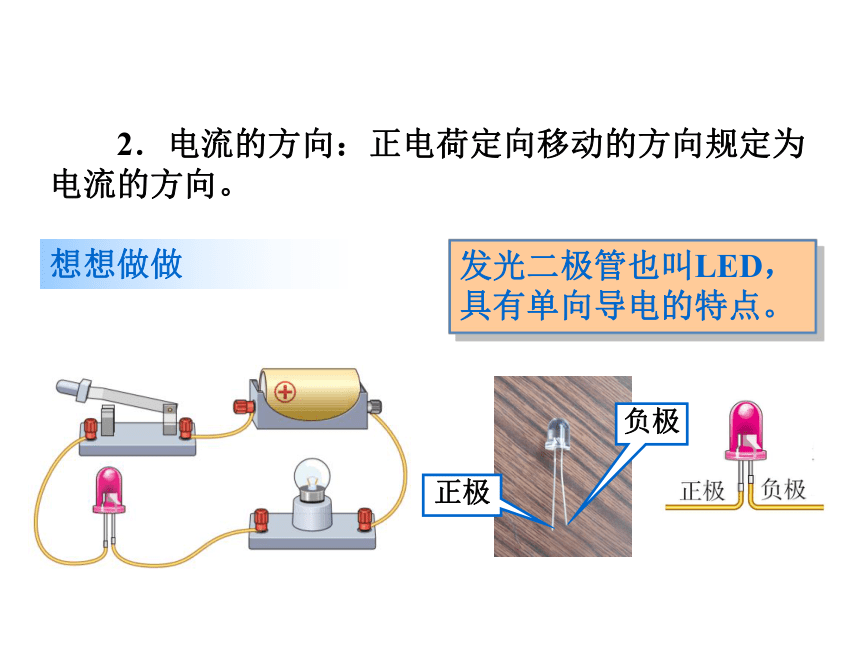

想想做做
发光二极管也叫LED，具有单向导电的特点。
　　（1）自由电子的定向移动与电流方向相反；
　　（2）在电源外部，电流的方向是从电源的正极流向负极。

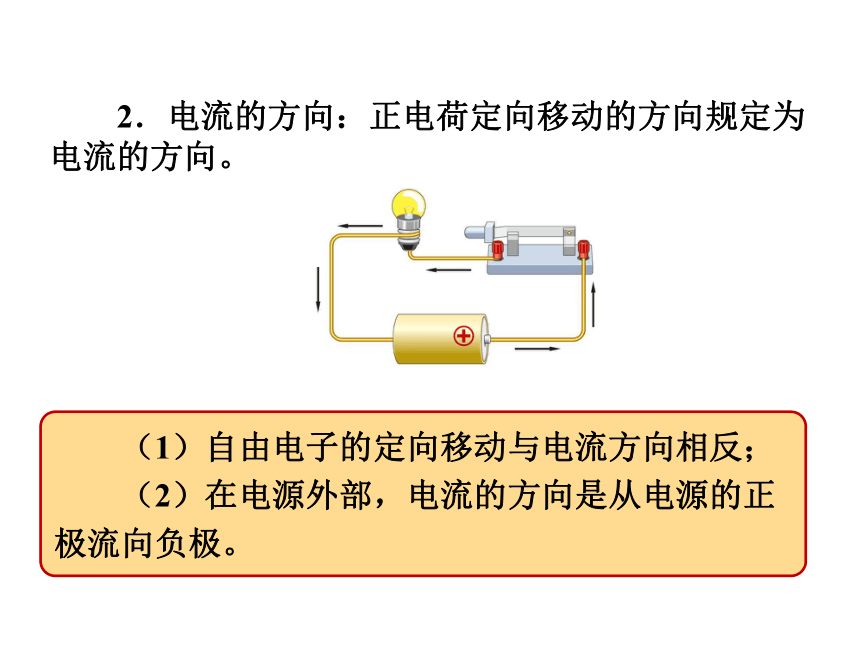

　　2．电流的方向：正电荷定向移动的方向规定为电流的方向。
（1）自由电子的定向移动与电流方向相反；
（2）在电源外部，电流的方向是从电源的正极流向负极。
　　2．电流的方向：
－
－
－
－
－
－
－
－
－
－
－
A
B
电流方向
哪个方向是电流方向？
　　
正电荷定向移动的方向规定为电流的方向。
要有电源
开关要闭合
电路中电流形成的条件：（1）有电源；（2）电路要闭合.
闭合开关后，灯泡不亮。加上电池后，灯泡亮。
由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
电源
导线
用电器
开关
1．电路的组成
知识点2
电路
电源
电源的能量转化——
各种形式的能转化为电能
提供电能
各种用电器
用电器的能量转化——电能转化为各种形式的能
消耗电能
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关
各种开关
控制电路
电
源：能够持续向用电器提供电能的装置
用电器：利用电能工作的装置。
开
关：控制用电器工作。
导
线：把上述器件连接起来。输送电能
如:干电池
蓄电池
发电机等
　　只有电路闭合时，电路中才有电流。
　　用符号表示电路连接的图，叫做电路图。
图1
图2
熔断器
发热器
保温指示灯
加热指示灯
图3
　　图2是电饭锅下面的电路。是不是眼花缭乱？
知识点3
电路图
元件符号
L1
L2
L1
L2
实
物
图
电
路
图
两节电池不画成
＋
电灯泡
相交不相连的导线
相交并且相连的导线
　　元件位置安排要适当，分布要均匀
这样画好吗
画电路图的要求
实物连线图
电路图
这样画怎么样
元件位置安排要适当，分布要均匀,
画电路图的要求
元件不要画在拐角处。
　　整个电路图最好呈长方形，有棱有角，导线要横平竖直。
这样呢
画电路图的要求
　　元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。
画电路图的要求
画电路图要求：
（1）要用统一符号表示。
（2）连线时要画得横平竖直。
(3)元件不能画在拐角处（变阻器除外）
（4）线路要画得简洁、整齐、美观、布局合理
电路图
根据实物图画出电路图
-
+
实物图
1．通路：
　　处处连通，用电器能够工作的电路。
知识点4
三种电路
通路：电路连接后，处处连通的电路叫通路。
2、
断路（开路）：当开关未闭合，或电线断裂致使线路在某处断开的电路，叫做开路。又叫断路
?
?
这样连接对吗？
断路
学生讨论
短路
这样连接对吗？
学生讨论
3．短路：
　　直接用导线将电源正负极相连的电路。
　　电源短路时会损坏电源，甚至引起火灾！
演示：发光的小灯泡还会亮吗？
实验现象表明，小灯泡被短接而熄灭，电流流经外加导线而绕过了小灯泡。
用电器短路，有条件地允许！
短路的危害
按照电路的通断，将电路分成通路、开路、短路
1、通路：处处连通的电路叫通路（电路元件能正常工作）
2、开路：某处断开的电路叫开路（电路元件不能正常工作）
3、短路：
S
S
用导线直接把电源的两极连接起来的电路（电流不经过用电器）
1、图甲是玩具电风扇的电路图，请在图乙中连接它的电路。
课堂练习
2、在图中连接电子门铃的电路，并画出它的电路图。电子门铃可以用
这样的符号代表。
电子门铃
3、图是常用手电筒的剖面图，观察它的结构。按下按纽时，电路是怎样接通的？画出它的电路图
