人教版九年级物理全一册同步练习题 第十八章电功率 18.3测量小灯泡的电功率

人教版九年级物理同步练习题
第十八章电功率
18.3测量小灯泡的电功率

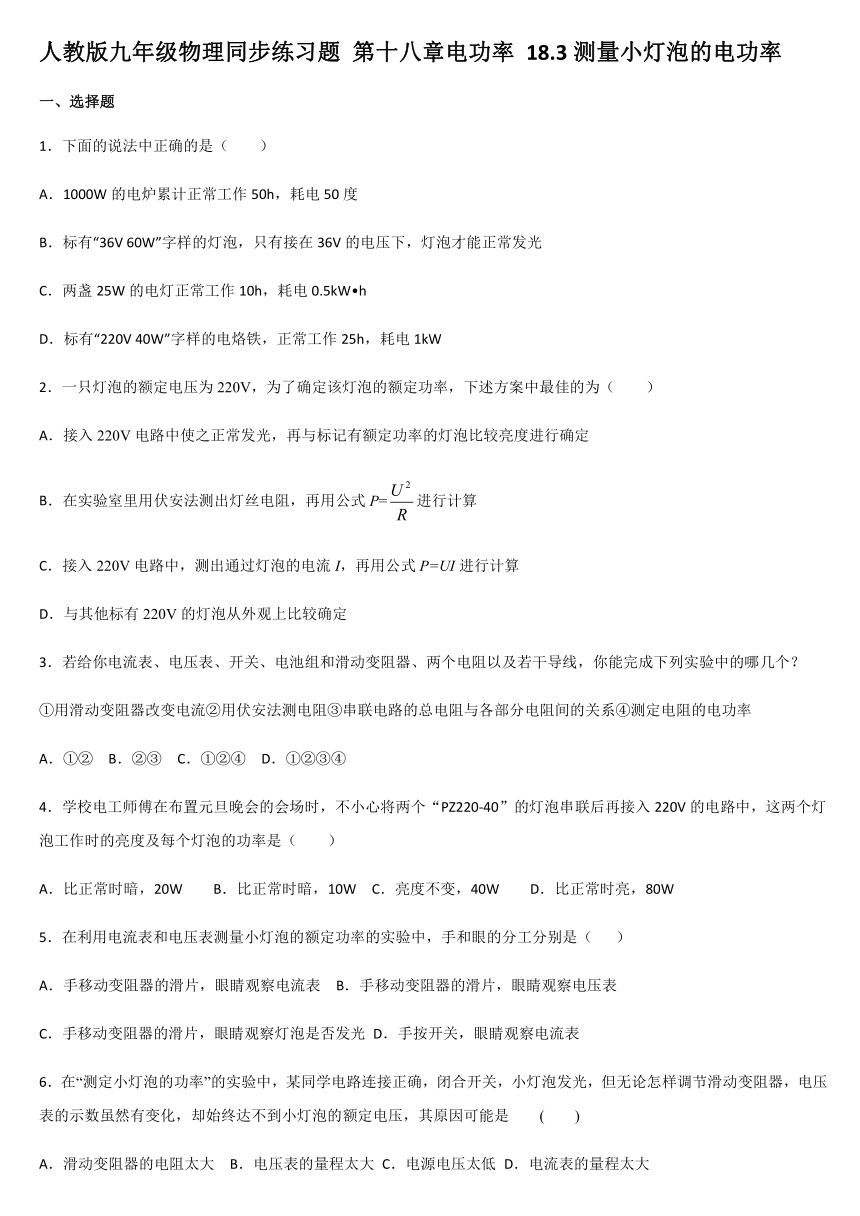

一、选择题
1．下面的说法中正确的是（　　）
A．1000W的电炉累计正常工作50h，耗电50度
B．标有“36V
60W”字样的灯泡，只有接在36V的电压下，灯泡才能正常发光
C．两盏25W的电灯正常工作10h，耗电0.5kW?h
D．标有“220V
40W”字样的电烙铁，正常工作25h，耗电1kW
2．一只灯泡的额定电压为220V，为了确定该灯泡的额定功率，下述方案中最佳的为（
）
A．接入220V电路中使之正常发光，再与标记有额定功率的灯泡比较亮度进行确定
B．在实验室里用伏安法测出灯丝电阻，再用公式P=进行计算
C．接入220V电路中，测出通过灯泡的电流I，再用公式P=UI进行计算
D．与其他标有220V的灯泡从外观上比较确定
3．若给你电流表、电压表、开关、电池组和滑动变阻器、两个电阻以及若干导线，你能完成下列实验中的哪几个？
①用滑动变阻器改变电流②用伏安法测电阻③串联电路的总电阻与各部分电阻间的关系④测定电阻的电功率
A．①②
B．②③
C．①②④
D．①②③④
4．学校电工师傅在布置元旦晚会的会场时，不小心将两个“PZ220-40”的灯泡串联后再接入220V的电路中，这两个灯泡工作时的亮度及每个灯泡的功率是（　　）
A．比正常时暗，20W
B．比正常时暗，10W
C．亮度不变，40W
D．比正常时亮，80W
5．在利用电流表和电压表测量小灯泡的额定功率的实验中，手和眼的分工分别是（
）
A．手移动变阻器的滑片，眼睛观察电流表
B．手移动变阻器的滑片，眼睛观察电压表
C．手移动变阻器的滑片，眼睛观察灯泡是否发光
D．手按开关，眼睛观察电流表
6．在“测定小灯泡的功率”的实验中，某同学电路连接正确，闭合开关，小灯泡发光，但无论怎样调节滑动变阻器，电压表的示数虽然有变化，却始终达不到小灯泡的额定电压，其原因可能是
(　　)
A．滑动变阻器的电阻太大
B．电压表的量程太大
C．电源电压太低
D．电流表的量程太大

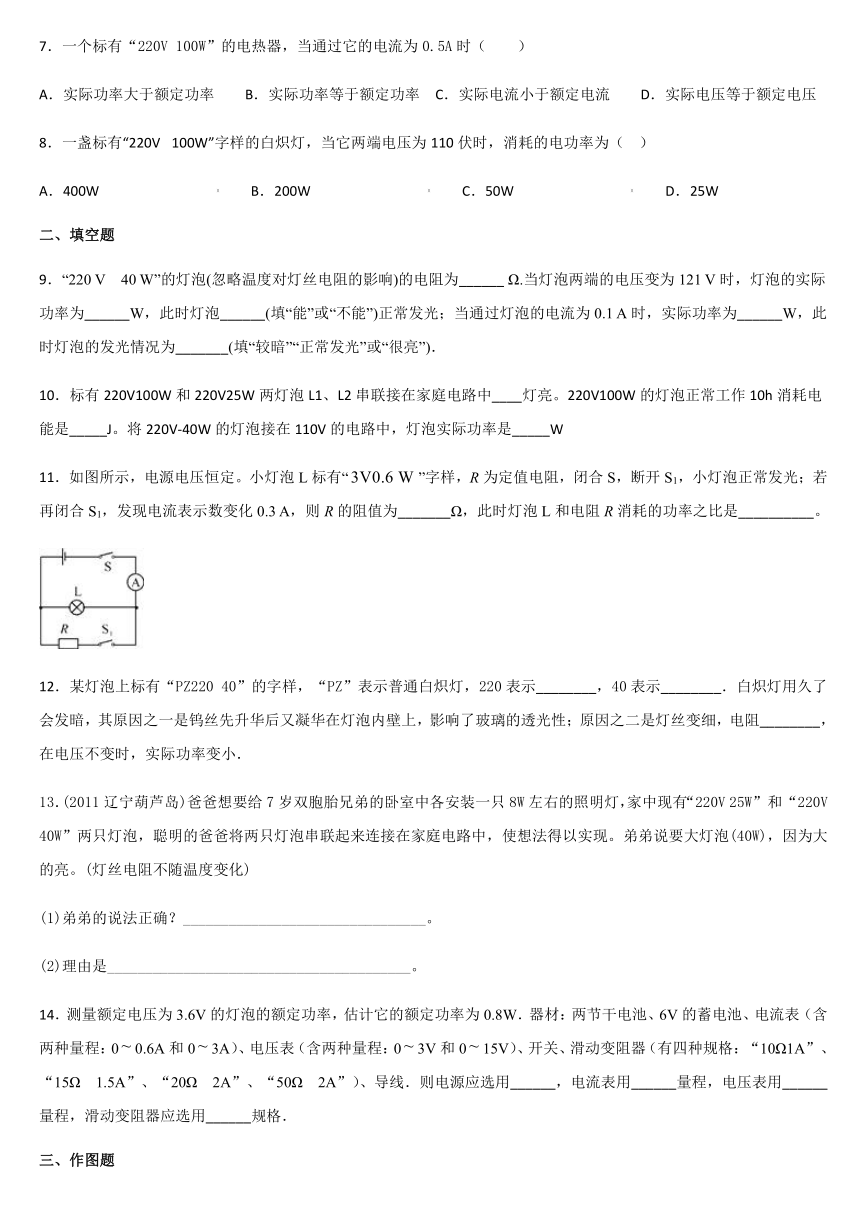

7．一个标有“220V
100W”的电热器，当通过它的电流为0.5A时（　　）
A．实际功率大于额定功率
B．实际功率等于额定功率
C．实际电流小于额定电流
D．实际电压等于额定电压
8．一盏标有“220V?
100W”字样的白炽灯，当它两端电压为110伏时，消耗的电功率为（??
）
A．400W??????????????????????????????????
B．200W??????????????????????????????????
C．50W??????????????????????????????????
D．25W
二、填空题
9．“220
V　40
W”的灯泡(忽略温度对灯丝电阻的影响)的电阻为______
Ω.当灯泡两端的电压变为121
V时，灯泡的实际功率为______W，此时灯泡______(填“能”或“不能”)正常发光；当通过灯泡的电流为0.1
A时，实际功率为______W，此时灯泡的发光情况为_______(填“较暗”“正常发光”或“很亮”)．
10．标有220V100W和220V25W两灯泡L1、L2串联接在家庭电路中____灯亮。220V100W的灯泡正常工作10h消耗电能是_____J。将220V-40W的灯泡接在110V的电路中，灯泡实际功率是_____W
11．如图所示，电源电压恒定。小灯泡L标有“”字样，R为定值电阻，闭合S，断开S1，小灯泡正常发光；若再闭合S1，发现电流表示数变化0.3
A，则R的阻值为_______Ω，此时灯泡L和电阻R消耗的功率之比是__________。
12．某灯泡上标有“PZ220
40”的字样，“PZ”表示普通白炽灯，220表示________，40表示________．白炽灯用久了会发暗，其原因之一是钨丝先升华后又凝华在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻________，在电压不变时，实际功率变小．
13．(2011辽宁葫芦岛)爸爸想要给7岁双胞胎兄弟的卧室中各安装一只8W左右的照明灯，家中现有“220V
25W”和“220V
40W”两只灯泡，聪明的爸爸将两只灯泡串联起来连接在家庭电路中，使想法得以实现。弟弟说要大灯泡(40W)，因为大的亮。(灯丝电阻不随温度变化)
(1)弟弟的说法正确？________________________________。
(2)理由是________________________________________。
14．测量额定电压为3.6V的灯泡的额定功率，估计它的额定功率为0.8W．器材：两节干电池、6V的蓄电池、电流表（含两种量程：00.6A和03A）、电压表（含两种量程：03V和015V）、开关、滑动变阻器（有四种规格：“10Ω1A”、“15Ω
1.5A”、“20Ω
2A”、“50Ω
2A”）、导线．则电源应选用______，电流表用______量程，电压表用______量程，滑动变阻器应选用______规格．
三、作图题
15．如图是用电压表和电流表测量小灯泡电功率的电路，请根据电路图将实物电路连接完整．(导线不允许交叉)
（__________）
16．请你在如图方框中画出测量小灯泡电功率的实验电路图。
（_______）
四、实验题
17．用“伏安法”测未知电阻的阻值．
（1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．
（________）
（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P应该移至图中_____处（选填“A”或“B”）．
（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻Rx_____（选填“短路”或“断路”）．
（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A；另一次测量电压表的指针如图丙所示，其示数为_____V．小林根据几组实验数据计算出Rx的值，为了进一步减小误差，绘制了Rx的U-I图像．
（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U-I图像．小林发现小宇绘制的U-I图像和自己绘制的U-I图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻Rx=_____Ω．（实验过程中电源电压保持不变）．

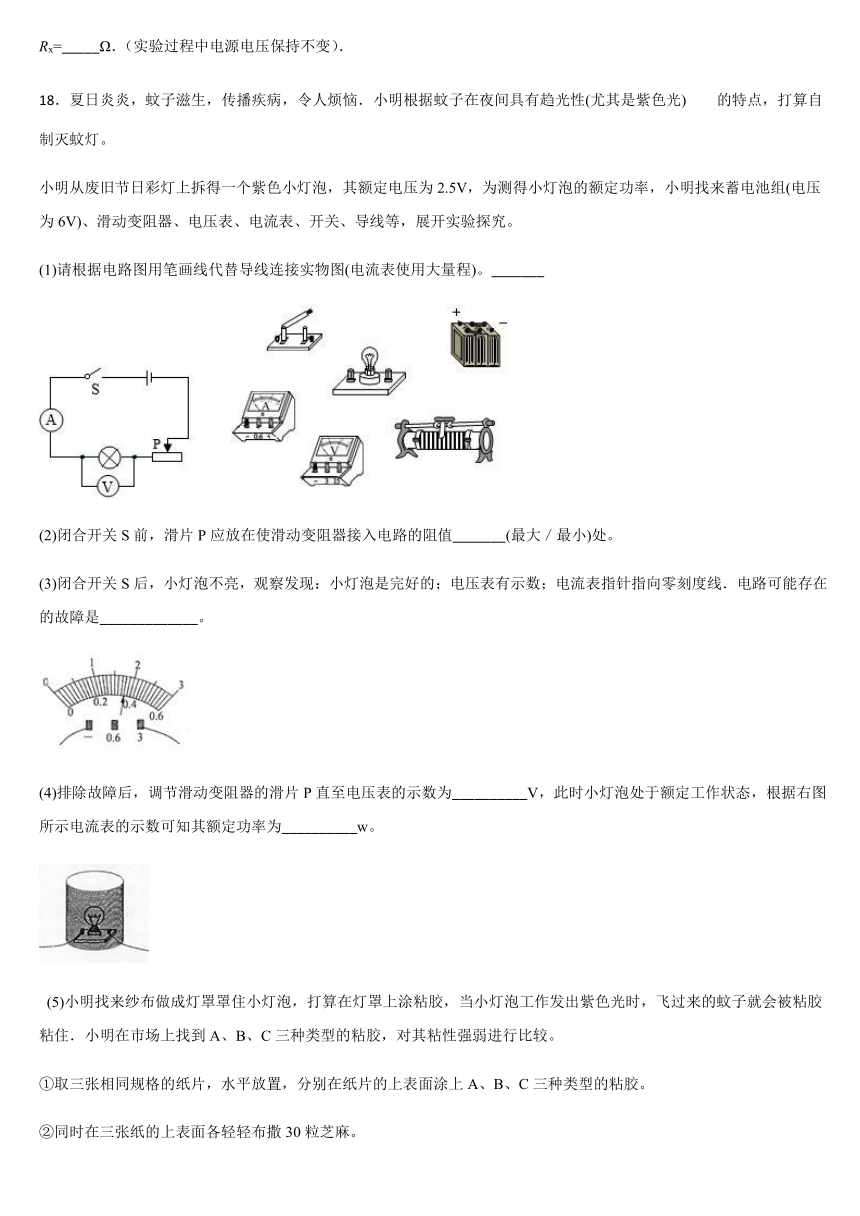

18．夏日炎炎，蚊子滋生，传播疾病，令人烦恼．小明根据蚊子在夜间具有趋光性(尤其是紫色光)的特点，打算自制灭蚊灯。
小明从废旧节日彩灯上拆得一个紫色小灯泡，其额定电压为2.5V，为测得小灯泡的额定功率，小明找来蓄电池组(电压为6V)、滑动变阻器、电压表、电流表、开关、导线等，展开实验探究。
(1)请根据电路图用笔画线代替导线连接实物图(电流表使用大量程)。_______
(2)闭合开关S前，滑片P应放在使滑动变阻器接入电路的阻值_______(最大／最小)处。
(3)闭合开关S后，小灯泡不亮，观察发现：小灯泡是完好的；电压表有示数；电流表指针指向零刻度线．电路可能存在的故障是_____________。
(4)排除故障后，调节滑动变阻器的滑片P直至电压表的示数为__________V，此时小灯泡处于额定工作状态，根据右图所示电流表的示数可知其额定功率为__________w。
(5)小明找来纱布做成灯罩罩住小灯泡，打算在灯罩上涂粘胶，当小灯泡工作发出紫色光时，飞过来的蚊子就会被粘胶粘住．小明在市场上找到A、B、C三种类型的粘胶，对其粘性强弱进行比较。
①取三张相同规格的纸片，水平放置，分别在纸片的上表面涂上A、B、C三种类型的粘胶。
②同时在三张纸的上表面各轻轻布撒30粒芝麻。
③同时将三张纸腾空倒置1min。
④将三张纸翻转，数出A、B、C三种类型粘胶上残留的芝麻数量，见下表。
粘胶类型
A
B
C
残留的芝麻数量
22
8
12
为达到最佳的灭蚊效果，小明应选用的粘胶类型为_______。
19．某同学做“测量小灯泡电功率”实验中，所用电源电压恒为4V，小灯泡的螺旋套上标有“2.5V”字样
（1）在检查仪器时，发现电流表的指针如图a所示，则他接下来的操作是　
　．
（2）请你根据图b电路图用笔画线代替导线，将图c中未完成的电路连接好．要求：滑动变阻器的滑片向右移动时，连入电路的阻值变小，导线不能交叉．
（3）检查仪器和电路无误后，闭合开关，调节调动变阻器片到某一位置时，电压表示数如图d所示，现要测定小灯泡的额定功率，应将滑片适当地向　
　（选填“左”或“右”）移动，同时眼睛应观察　
　．
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据画出了如图e所示的小灯泡的电流随电压变化的关系图象．由此可知，小灯泡的额定功率为　
　W，小灯泡灯线形电阻随电压的增大而　
　（选填“增大”、“不变”或“减小”）．
（5）完成了上述实验后，小明进一步探究通电直导线周围的磁场分布情况，找来小磁针、铁屑、硬纸板等，做了如图f所示的实验，发现了直导线周围的磁场是以导线为圆心的同心圆圈，并找到了判断直导线周围磁场的方法：“用右手握住直导线．让大拇指指向直导线中电流的方向，则弯曲的四指所指方向为磁场方向．”请你用小明的方法判断如图g中小磁针北极转向　
　．图h中小磁针北极转向　
　（两空均选填“纸内”或“纸外”）．
五、综合题
20．在综合实践活动课上，小明设计了如图所示的模拟调光灯电路，此电路中电源电压不变，灯泡L标有“8V
4W”字样，定值电阻R1的阻值为6Ω．将滑动变阻器R2的滑片P置于最右端，闭合开关，电压表和电流表示数分别为8V和0.3A；移动滑片P至某一位置，电压表和电流表示数分别为1V和0.5A．
（1）灯泡L正常发光时的电阻多大？
（2）滑动变阻器R2的滑片P在最右端时，闭合开关，灯泡L的实际功率多大？
（3）为使灯泡安全工作，R2的滑片能自由滑动，且滑片P滑到某一端时灯泡能正常发光，应采取怎样的保护措施？请具体说明．
21．图甲是一种常见的用电器电吹风，它既可以吹热风，又可以吹冷风。
(1)图乙是电吹风的电路示意图，图中开关所在的位置(阴影部分)表示触点D与触点l、2同时接通。请你分别在方框a、b中填入合适的元件名称“电热丝”或“电动机”。
(2)电吹风的部分参数如下表所示，当电吹风正常吹热风时，通过电热丝的电流及其l
min内产生的热量分别为多少
额定电压
220V
冷风功率
120W
热风功率
1000W
电源频率
50Hz
【参考答案】
1．ABC
2．C
3．D
4．B
5．B
6．C
7．A
8．D
9．121012.1不能12.1较暗
10．
L2
3.6×106J
10W
11．10Ω
2∶3
12．
额定电压为220V
额定功率为40W
变大
13．(1)不正确
(2)额定电压相同时，功率大的灯丝电阻小；当两灯串联时，电阻大的实际功率大，更亮些
14．6V的蓄电池
00.6A
015V
“15Ω1.5A”
15．
16．
17．
断开
B
断路
0.28
2.6
电压表并联在滑动变阻器的两端
10
18．
最大
灯座断路
2.5
4.5
A
19．（1）调零；（2）见下图（3）左；电压表示数，使电压表示数为2.5V；（4）0.625；增大；（5）纸外；纸内．
20．（1）16Ω；（2）0.66W；（3）串联一个2Ω的电阻．
21．（1）a：电动机；b：电热丝（2）4A
5.28×104J
