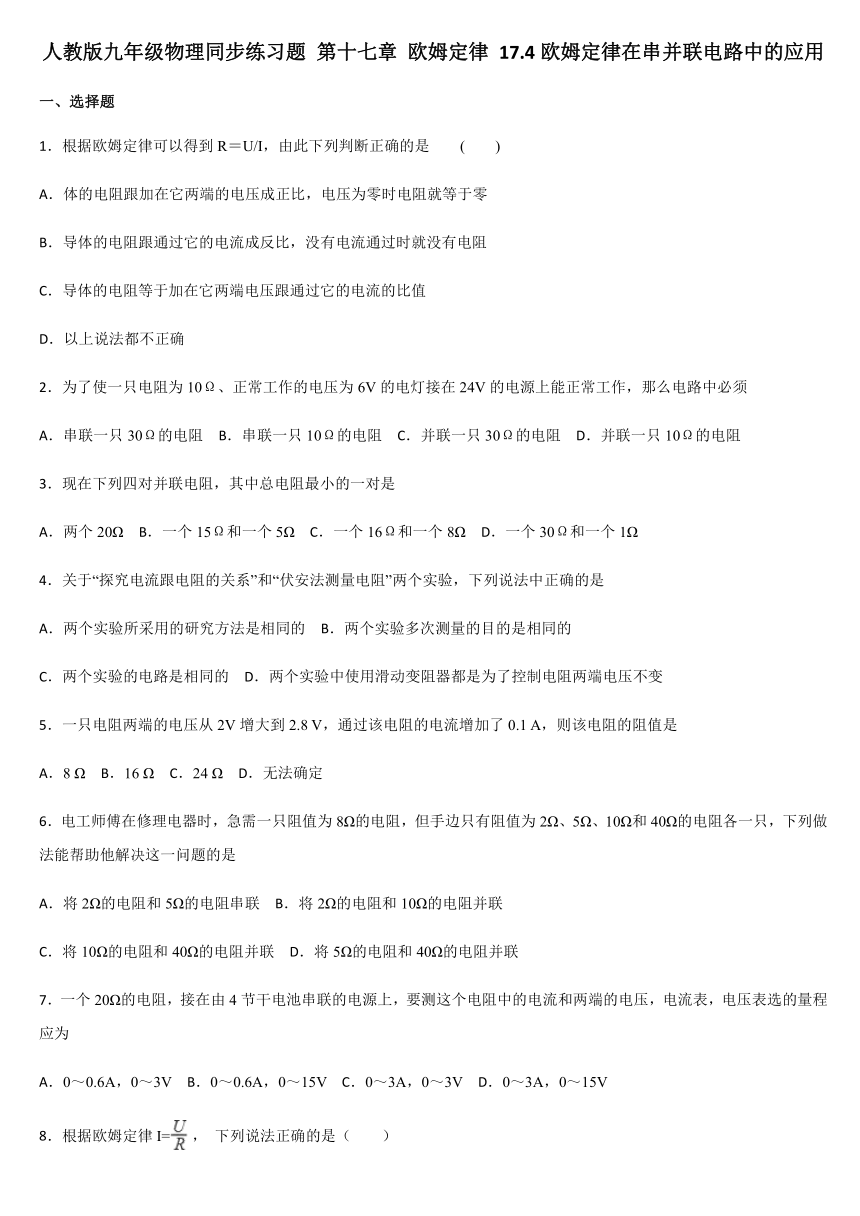

人教版九年级物理同步练习题 第十七章 欧姆定律 17.4欧姆定律在串并联电路中的应用

人教版九年级物理同步练习题
第十七章
欧姆定律
17.4欧姆定律在串并联电路中的应用
一、选择题
1．根据欧姆定律可以得到R＝U/I，由此下列判断正确的是
(
)
A．体的电阻跟加在它两端的电压成正比，电压为零时电阻就等于零
B．导体的电阻跟通过它的电流成反比，没有电流通过时就没有电阻
C．导体的电阻等于加在它两端电压跟通过它的电流的比值
D．以上说法都不正确
2．为了使一只电阻为10Ω、正常工作的电压为6V的电灯接在24V的电源上能正常工作，那么电路中必须
A．串联一只30Ω的电阻
B．串联一只10Ω的电阻
C．并联一只30Ω的电阻
D．并联一只10Ω的电阻
3．现在下列四对并联电阻，其中总电阻最小的一对是
A．两个20Ω
B．一个15Ω和一个5Ω
C．一个16Ω和一个8Ω
D．一个30Ω和一个1Ω
4．关于“探究电流跟电阻的关系”和“伏安法测量电阻”两个实验，下列说法中正确的是
A．两个实验所采用的研究方法是相同的
B．两个实验多次测量的目的是相同的
C．两个实验的电路是相同的
D．两个实验中使用滑动变阻器都是为了控制电阻两端电压不变
5．一只电阻两端的电压从2V增大到2.8
V，通过该电阻的电流增加了0.1
A，则该电阻的阻值是
A．8
Ω
B．16
Ω
C．24
Ω
D．无法确定
6．电工师傅在修理电器时，急需一只阻值为8Ω的电阻，但手边只有阻值为2Ω、5Ω、10Ω和40Ω的电阻各一只，下列做法能帮助他解决这一问题的是
A．将2Ω的电阻和5Ω的电阻串联
B．将2Ω的电阻和10Ω的电阻并联
C．将10Ω的电阻和40Ω的电阻并联
D．将5Ω的电阻和40Ω的电阻并联
7．一个20Ω的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表，电压表选的量程应为
A．0～0.6A，0～3V
B．0～0.6A，0～15V
C．0～3A，0～3V
D．0～3A，0～15V
8．根据欧姆定律I=，
下列说法正确的是（　　）

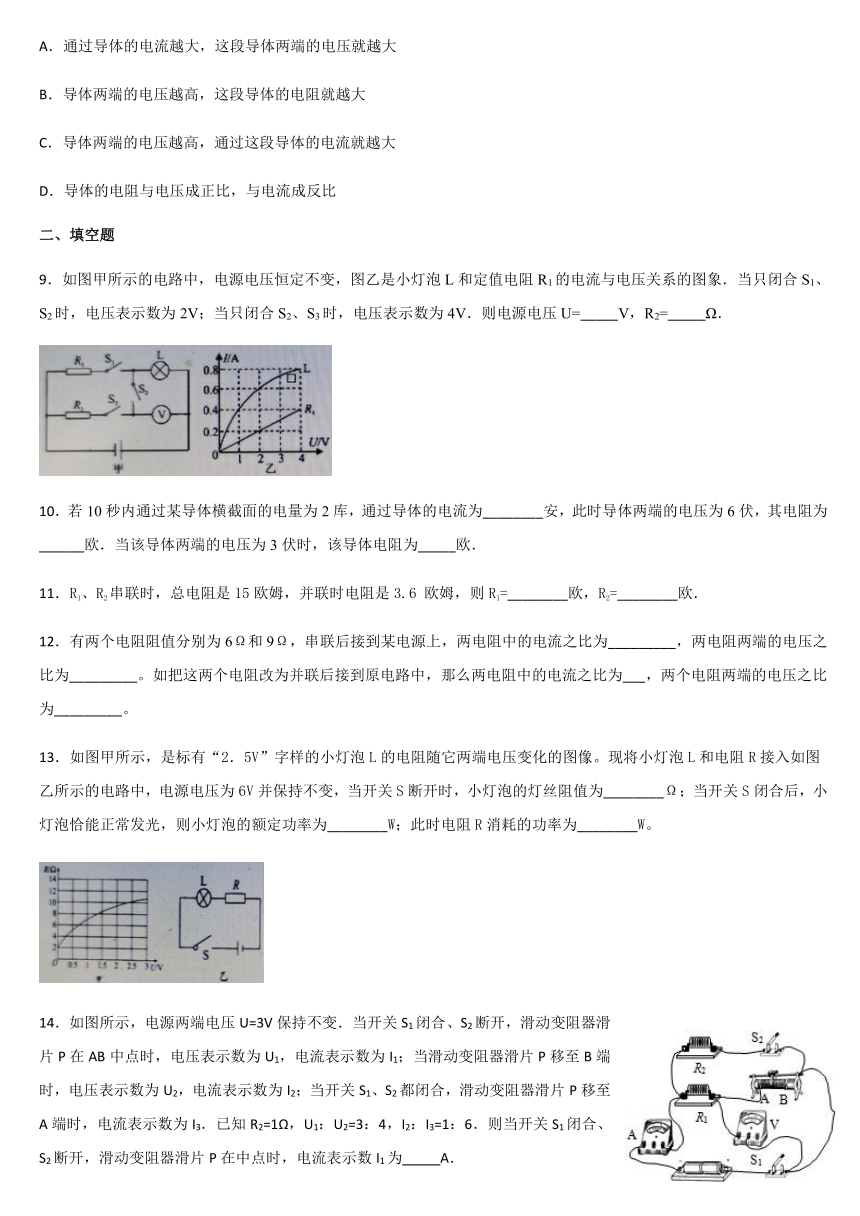

A．通过导体的电流越大，这段导体两端的电压就越大
B．导体两端的电压越高，这段导体的电阻就越大
C．导体两端的电压越高，通过这段导体的电流就越大
D．导体的电阻与电压成正比，与电流成反比
二、填空题
9．如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图象．当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V．则电源电压U=_____V，R2=_____Ω．
10．若10秒内通过某导体横截面的电量为2库，通过导体的电流为________安，此时导体两端的电压为6伏，其电阻为______欧．当该导体两端的电压为3伏时，该导体电阻为_____欧．
11．R1、R2串联时，总电阻是15欧姆，并联时电阻是3.6
欧姆，则R1=________欧，R2=________欧．
12．有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，两电阻中的电流之比为_________，两电阻两端的电压之比为_________。如把这两个电阻改为并联后接到原电路中，那么两电阻中的电流之比为___，两个电阻两端的电压之比为_________。
13．如图甲所示，是标有“2．5V”字样的小灯泡L的电阻随它两端电压变化的图像。现将小灯泡L和电阻R接入如图乙所示的电路中，电源电压为6V并保持不变，当开关S断开时，小灯泡的灯丝阻值为________Ω；当开关S闭合后，小灯泡恰能正常发光，则小灯泡的额定功率为________W；此时电阻R消耗的功率为________W。
14．如图所示，电源两端电压U=3V保持不变．当开关S1闭合、S2断开，滑动变阻器滑片P在AB中点时，电压表示数为U1，电流表示数为I1；当滑动变阻器滑片P移至B端时，电压表示数为U2，电流表示数为I2；当开关S1、S2都闭合，滑动变阻器滑片P移至A端时，电流表示数为I3．已知R2=1Ω，U1：U2=3：4，I2：I3=1：6．则当开关S1闭合、S2断开，滑动变阻器滑片P在中点时，电流表示数I1为
A．

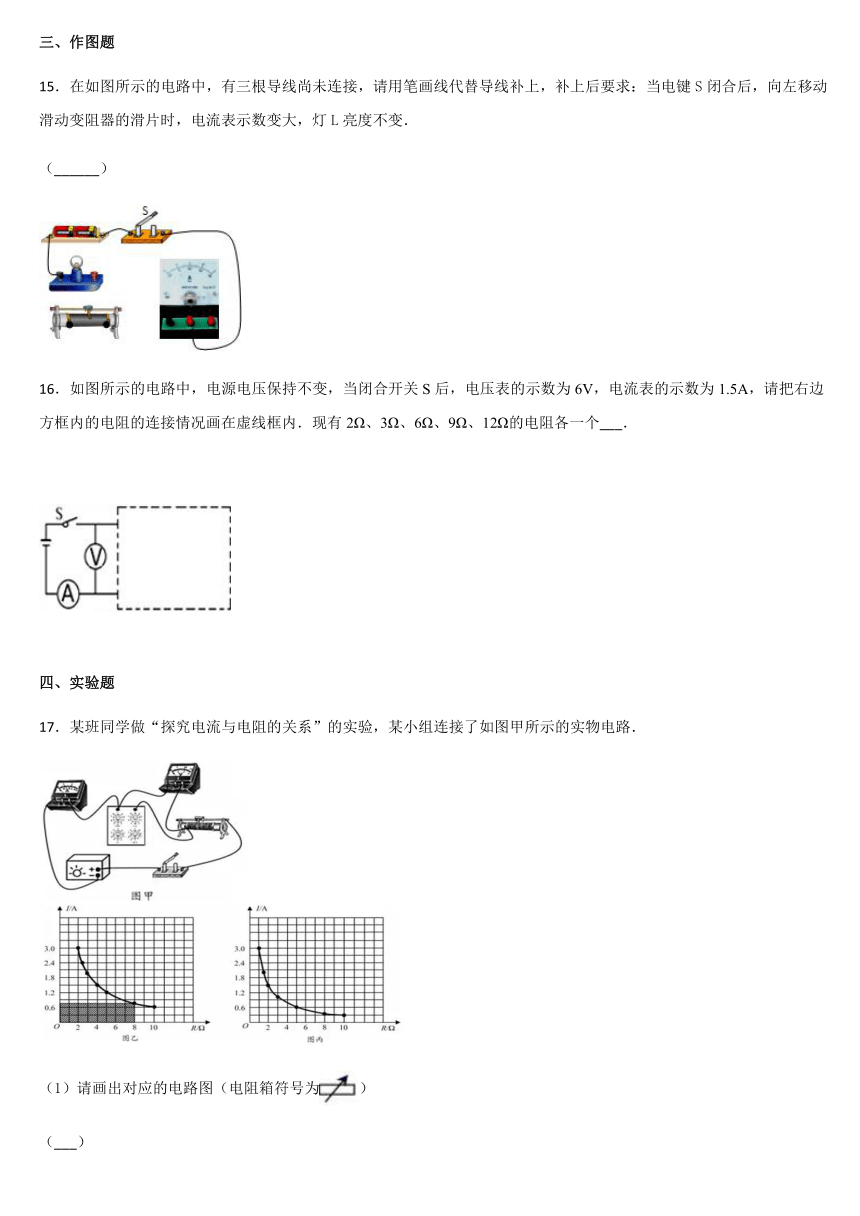

三、作图题
15．在如图所示的电路中，有三根导线尚未连接，请用笔画线代替导线补上，补上后要求：当电键S闭合后，向左移动滑动变阻器的滑片时，电流表示数变大，灯L亮度不变．
（______）
16．如图所示的电路中，电源电压保持不变，当闭合开关S后，电压表的示数为6V，电流表的示数为1.5A，请把右边方框内的电阻的连接情况画在虚线框内．现有2Ω、3Ω、6Ω、9Ω、12Ω的电阻各一个___．
四、实验题
17．某班同学做“探究电流与电阻的关系”的实验，某小组连接了如图甲所示的实物电路．
（1）请画出对应的电路图（电阻箱符号为）
（___）
（2）连接电路时，开关应_____．连好电路后，将电阻箱调至某一阻值，闭合开关，移动滑动变阻器的滑片，使电压表示数为一个适当的值U0，记录电流表的示数和_____．
（3）改变电阻箱的阻值，调节滑动变阻器的滑片，使_____，并记录相应数据．
（4）再次改变电阻箱阻值，发现无论怎样调节滑动变阻器的滑片都不能达到（3）中的要求，引起这种情况的直接原因是_____．
（5）重复步骤（3）多次实验，根据所得数据画出电流随电阻变化的图象如图乙所示．你认为该小组实验时的U0＝_____V．
（6）进一步研究发现由图线上的任一点和坐标轴围成的矩形“面积”大小都相等，由此可以得出的实验结论是_____．
（7）实验结束后，小组间交流时，发现邻组在相同的坐标系中画出的图象如图丙所示，你认为图象不同的原因是_____．
18．有一实验小组用伏安法测量小灯泡的电阻，电源电压为3V，待测小灯泡的额定电压
为2.5V．
（1）请用笔画线代替导线，完成如图甲实物电路的连接________．（要求：连线不要有交叉）
（2）检查电路连接无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零．导致这一现象的原因可能是______．（选填序号）
A．电压表断路
B．小灯泡断路
C．滑动变阻器断路
D．电压表短路
（3）故障排除后，闭合开关，当滑动变阻器滑片P移到某一位置时，电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向_____移．（选填“左”或“右”）
（4）通过移动滑动变阻器滑片P记录了多组数据，并作出了如图丙所示的I﹣U图象．由图可知小灯泡正常发光时的电阻为______Ω．
19．用如图甲所示的实验电路探究“电流与电阻的关系”．
电阻R/Ω
5
10
15
电流I/A
0.15
0.1
（1）连接电路时，图甲中导线E端应与滑动变阻器的____选填“A”、“B”、“C”或“D”）接线柱相连，使闭合开关前滑动变阻器的滑片P应置于A端．
（2）闭合开关，移动滑动变阻器滑片P发现，发现电压表始终无示数，电流表有示数，其原因可能是__________（只填序号）
A．滑动变阻器断路
B．R短路
C．R断路
（3）排除故障后，将5Ω的电阻接入电路，调节滑动变阻器，使电压表示数为1.5V，电流表指针位置如图乙所示，则电流表读数为____A．
（4）将5Ω的电阻换成10Ω的电阻后，闭合开关，调节滑动变阻器的滑片P到合适位置，记录实验数据，此操作中调节滑动变阻器的目的是_________________．
（5）再将电阻换成15Ω重复操作．
（6）分析数据可得实验结论__________________．
五、综合题
20．如图甲所示是一种家庭水箱水位测量装置示意图，电源电压18V保持不变，电压表量程0?15V，电流表量程0?3A，R0是阻值为10Ω的定值电阻，R1是长20cm、阻值为20Ω的电阻丝，滑片P把电阻丝与轻质弹簧的指针连在一起．圆柱体M长80cm，底面积为200cm2．当水位处于
最高处时，M刚好浸没在水中，滑片P恰好在R1
的最上端．轻质弹簧阻值不计，M全部露出水面前，弹簧的伸长长度△L始终与受到的拉力F成正比，
如图乙所示．
（1）当水位下降时，电路中示数会随之减小的电表是
.
（2）当水位处于最高处时，电压表的示数为多少？
（3）当水位下降，圆柱体露出水面部分的长度为50cm时，电流表示数为多少？（g取10N/kg）
21．在图（a）所示的电路中，电源电压保持不变.滑动变阻器上标有“”字样.闭合电键S，电压表V和电流表A的示数如图（b）所示.
（a）（b）
（1）求电阻的阻值_______.
（2）求变阻器在安全工作的情况下的取值范围______.
（3）现将电流表A改为串联在电路中m、n两点之间.闭合电键，在移动变阻器滑片的过程中，当电压表V与电流表A的指针偏离零刻度线角度相同时，电路中的总电阻为________欧.（本空格不需要写解答过程）
【参考答案】
1．C
2．A
3．D
4．C
5．A
6．C
7．B
8．AC
9．8
5
10．0.2
30
30
11．6（或9）
9（或6）
12．1：12：33：21：1
13．
3：5
5：2
14．1.5
15．
16．
17．（1）；
（2）断开；
电阻箱的阻值；
（3）电压表的示数仍为U0；
（4）电阻箱的电阻调得太大了；
（5）6；
（6）当电压一定时，电流与电阻成反比；
（7）这两个小组所控制的电阻箱两端电压不相同．
18．
B
右
12.5
19．B
B
0.3
控制定值电阻两端的电压不变
导体两端电压相同时，电流与电阻成反比
20．（1）电压表
（2）12V
（3）0.9A
21．欧
