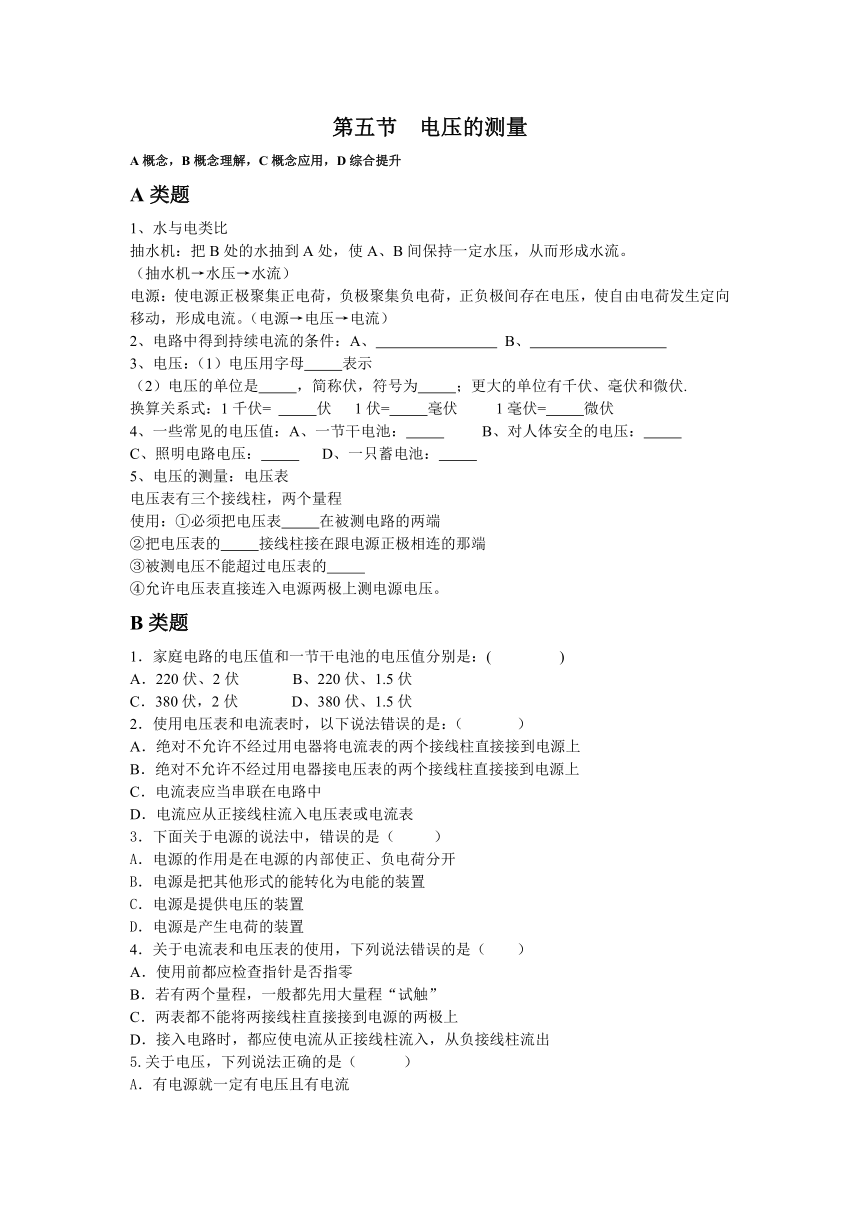

第五节 电压的测量
A概念，B概念理解，C概念应用，D综合提升
A类题
1、水与电类比
抽水机：把B处的水抽到A处，使A、B间保持一定水压，从而形成水流。
（抽水机→水压→水流）
电源：使电源正极聚集正电荷，负极聚集负电荷，正负极间存在电压，使自由电荷发生定向移动，形成电流。（电源→电压→电流）
2、电路中得到持续电流的条件：A、 B、
3、电压：（1）电压用字母 表示
（2）电压的单位是 ，简称伏，符号为 ；更大的单位有千伏、毫伏和微伏.
换算关系式：1千伏= 伏 1伏= 毫伏 1毫伏= 微伏
4、一些常见的电压值：A、一节干电池： B、对人体安全的电压：
C、照明电路电压： D、一只蓄电池：
5、电压的测量：电压表
电压表有三个接线柱，两个量程
使用：①必须把电压表 在被测电路的两端
②把电压表的 接线柱接在跟电源正极相连的那端
③被测电压不能超过电压表的
④允许电压表直接连入电源两极上测电源电压。
B类题
1．家庭电路的电压值和一节干电池的电压值分别是：( )
A．220伏、2伏　 B、220伏、1.5伏
C．380伏，2伏 　 D、380伏、1.5伏
2．使用电压表和电流表时，以下说法错误的是：（ ）
A．绝对不允许不经过用电器将电流表的两个接线柱直接接到电源上
B．绝对不允许不经过用电器接电压表的两个接线柱直接接到电源上
C．电流表应当串联在电路中
D．电流应从正接线柱流入电压表或电流表
3．下面关于电源的说法中，错误的是（ ）
A．电源的作用是在电源的内部使正、负电荷分开
B．电源是把其他形式的能转化为电能的装置
C．电源是提供电压的装置
D．电源是产生电荷的装置
4．关于电流表和电压表的使用，下列说法错误的是（ ）
A．使用前都应检查指针是否指零
B．若有两个量程，一般都先用大量程“试触”
C．两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
5.关于电压，下列说法正确的是（???）
A．有电源就一定有电压且有电流

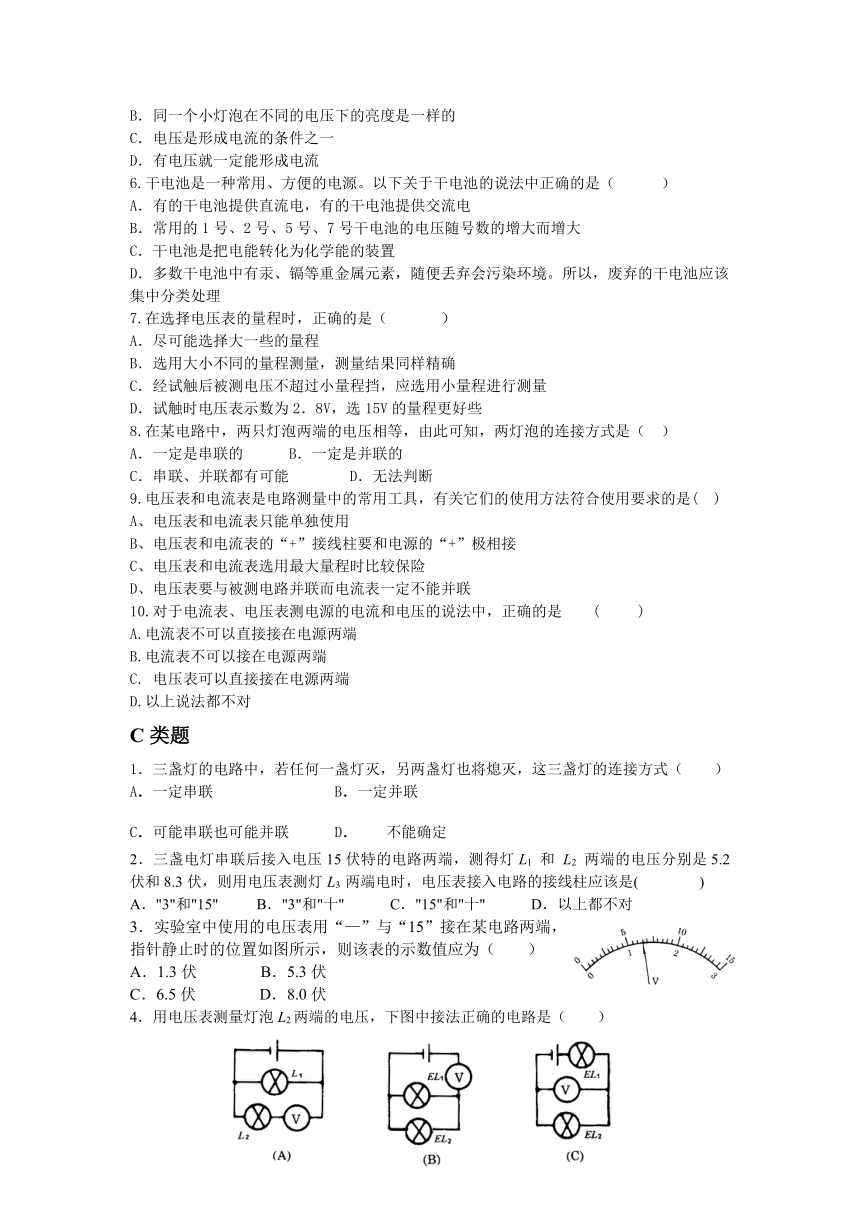

B．同一个小灯泡在不同的电压下的亮度是一样的
C．电压是形成电流的条件之一
D．有电压就一定能形成电流
6.干电池是一种常用、方便的电源。以下关于干电池的说法中正确的是（? ? ）
A．有的干电池提供直流电，有的干电池提供交流电
B．常用的1号、2号、5号、7号干电池的电压随号数的增大而增大
C．干电池是把电能转化为化学能的装置
D．多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境。所以，废弃的干电池应该集中分类处理
7.在选择电压表的量程时，正确的是（??? ）
A．尽可能选择大一些的量程
B．选用大小不同的量程测量，测量结果同样精确
C．经试触后被测电压不超过小量程挡，应选用小量程进行测量
D．试触时电压表示数为2．8V，选15V的量程更好些
8.在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是（　）
A．一定是串联的 B．一定是并联的
C．串联、并联都有可能 D．无法判断
9.电压表和电流表是电路测量中的常用工具，有关它们的使用方法符合使用要求的是( )
A、电压表和电流表只能单独使用
B、电压表和电流表的“+”接线柱要和电源的“+”极相接
C、电压表和电流表选用最大量程时比较保险
D、电压表要与被测电路并联而电流表一定不能并联
10.对于电流表、电压表测电源的电流和电压的说法中，正确的是 ( )
A.电流表不可以直接接在电源两端
B.电流表不可以接在电源两端
C. 电压表可以直接接在电源两端
D.以上说法都不对
C类题
1．三盏灯的电路中，若任何一盏灯灭，另两盏灯也将熄灭，这三盏灯的连接方式（ ）
A．一定串联 B．一定并联
C．可能串联也可能并联 D．不能确定
2．三盏电灯串联后接入电压15伏特的电路两端，测得灯L1 和 L2 两端的电压分别是5.2伏和8.3伏，则用电压表测灯L3 两端电时，电压表接入电路的接线柱应该是( )
A．"3"和"15" B．"3"和"十" C．"15"和"十" D．以上都不对
3．实验室中使用的电压表用“—”与“15”接在某电路两端，指针静止时的位置如图所示，则该表的示数值应为（ ）
A．1.3伏 B．5.3伏
C．6.5伏 D．8.0伏
4．用电压表测量灯泡L2两端的电压，下图中接法正确的电路是（ ）

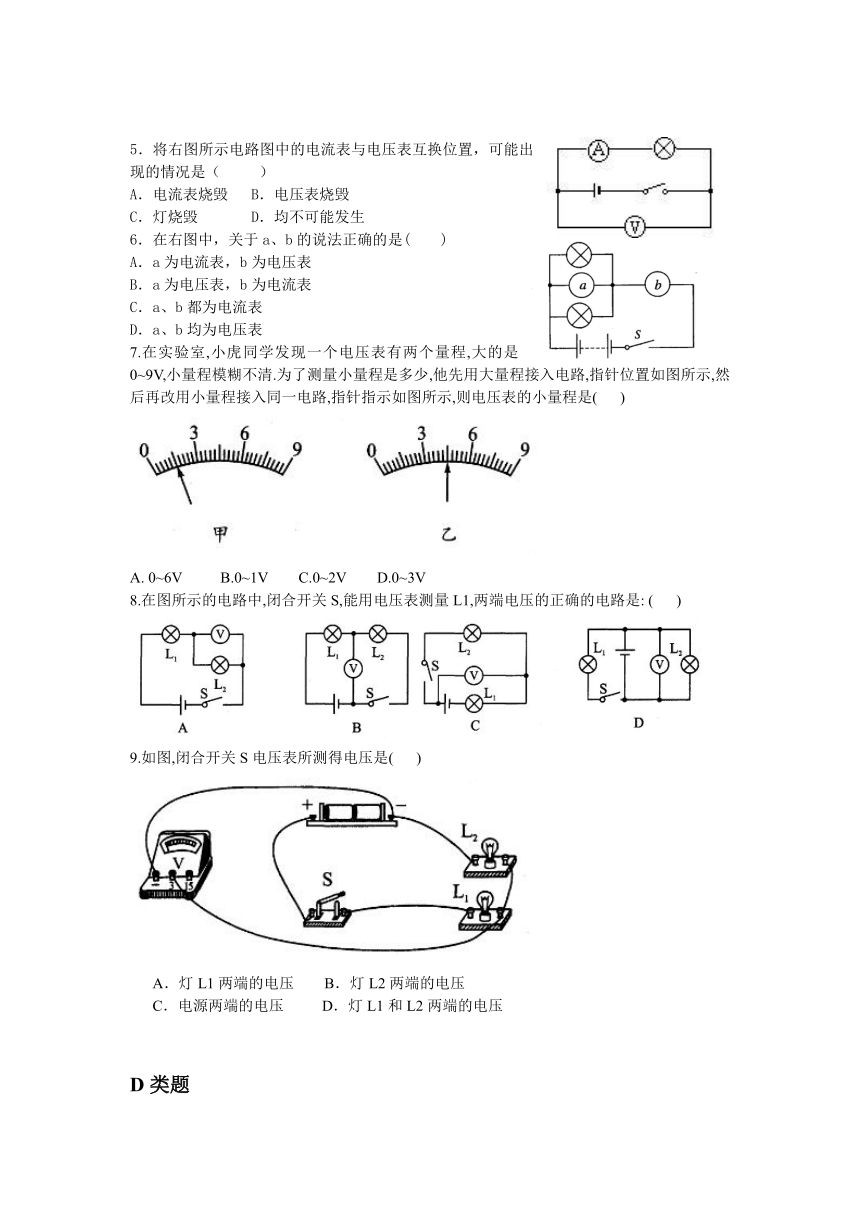

5．将右图所示电路图中的电流表与电压表互换位置，可能出现的情况是（ ）
A．电流表烧毁 B．电压表烧毁
C．灯烧毁 D．均不可能发生
6．在右图中，关于a、b的说法正确的是( )
A．a为电流表，b为电压表
B．a为电压表，b为电流表
C．a、b都为电流表
D．a、b均为电压表
7.在实验室,小虎同学发现一个电压表有两个量程,大的是0~9V,小量程模糊不清.为了测量小量程是多少,他先用大量程接入电路,指针位置如图所示,然后再改用小量程接入同一电路,指针指示如图所示,则电压表的小量程是( )
A. 0~6V B.0~1V C.0~2V D.0~3V
8.在图所示的电路中,闭合开关S,能用电压表测量L1,两端电压的正确的电路是: ( )
9.如图,闭合开关S电压表所测得电压是( )
A．灯L1两端的电压 B．灯L2两端的电压
C．电源两端的电压 D．灯L1和L2两端的电压
D类题
1．如图所示电路，当开关S闭合后，两表均有示数。过一会儿，发现电压表示数突然变小，电流表示数突然变大，此故障可能是( )
A．L1灯短路 B．L2灯短路
C．L1灯丝断开 D．L2灯丝断开
2．如图所示的电路中，要使灯泡 L1、L2串联，甲、乙、丙三只电表应依次是( )
A．电流表、电流表、电压表
B．电压表、电流表、电压表
C．电压表、电流表、电流表
D．电流表、电压表、电流表
3．如图所示的电路，电源电压保持不变，开关S闭合时，电压表的示数为4.5V；开关S断开时，电压表的示数为3V. 则灯L1和L2，两端的电压分分别为( )
A. 4.5V 3V
C. 3V 1. 5V
B. 3V 4.5V
D. 3V 7. 5V
4．如图所示，用电压表V1测出电灯L1两端的电压是8V．用电压表V2 测出电灯L1、L2串联的总电压是12V，那么电灯L2两端的电压、两灯中电流的关系是( )
A. 12V I1 >I2
B. 8V I1 < I2
C. 4V I1 = I2
D. 16V I1 = I2
5．两个电学仪器正常使用时示数如图所示，则甲电表示数为 ，乙电表示数为 。
6．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表指针的偏转与接线可知：这个电池的电压是 , ____是它的正极。
7在如图甲所示的电路中，当开关闭合后，电压表Vl和V2的示数分别如图乙所示，请根据表盘刻度填写下表：
总电压U/V L1两端电压Ul L2两端电压 U2


8．在做“练习使用电压表”实验时，小华把电压表接成了如图4 -6 -22所示的电路，电源电压为1.5V， 闭合开关S后，小灯泡 （填“发光”或“不发光”），电压表的示数为 。
9．请把图中的实物连成电路，要求电流表测通过灯泡的电流，电压衷测灯泡两端电压。如果电流表的示数是0.16A，电压表的示数是2.6V，请在图中画出指针位置及电表接线柱的连接情况。
10．如图所示的电路中，当开关S闭合时，电压表Vl的示数是7. 5V，电压表V2的示数是9V，若电源电压为12V，则L2两端电压是多少?
