第1节　电压
2、电压的单位：
　　国际单位：伏特（volt） ，简称伏（ V ）。
　　常用单位：千伏（kV）；毫伏（mV）。
　　换算：　　1 kV =1 000 V= 103 V
　　　　　　　1 mV =0.001 V= 10-3 V
（U）
一、电压
1、电压概念（电压的作用）：一段电路中有电流，它的两端就有 电源是提供 的装置。电压的符号是 。　　　　　
电压
电压
U
110kV＝ V
360mV＝ V
256kV= V
2.8×104μV= mv
1.1×105
0.36
28
2.56×105
活动一 、完成下列单位换算：

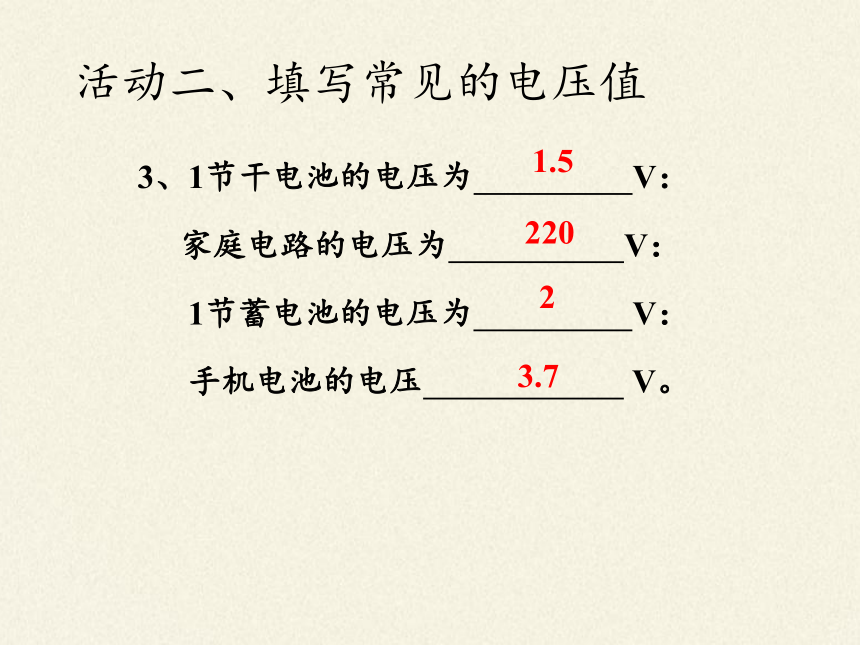

3、1节干电池的电压为 V：
家庭电路的电压为 V：
1节蓄电池的电压为 V：
手机电池的电压 V。
1.5
2
220
3.7
活动二、填写常见的电压值
刻度
校零旋钮
表盘
负接线柱
电压表的
代表符号
指针
正接线柱
量程
二、电压的测量
1、结构
③“＋、－”接线柱的接法要正确；
电流从_____________流入，
从_______________流出.
“+” 接线柱
“-”接线柱
④被测电压不能超
过______________；
电压表的量程
②电压表必须 在电路中；
并联
2、使用规则：
①校零：检查电压表的指针是否对准零刻度线，如有偏差，进行校正。
活动三 、练习读数
活动四、练习用电压表测量电压
（1）电压表怎样连接？
V
　　（2）记录测量结果。
１、要在一段电路中产生电流，它的两端就必须有_______；
２、电压的符号是_____，电压的单位是_____，其符号是_____；电压的常用单位还有______和______；
３、１kv=_____v；１v=_____mv；
４、一节干电池的电压为_____，家庭电路的电压为______。
５、通过观测电压表，知道电压表有___个接线柱，____个量程；应与被测元件____联。
电压
Ｕ
伏特
Ｖ
千伏
毫伏
１０３
１０３
１.５Ｖ
２２０Ｖ
３
２
并
活动五 、知识反馈
作业
1．动手动脑学物理。
2．巩固复习本节内容；了解家中各种用
电器的电压值，观察家里的可调亮度
的台灯是怎样调节亮度的？
