第4节　电流的测量
想一想
　　自主学习课本45页内容完成以下任务：
1．电流是表示（　）的物理量。通常用字母（　）表示这个物理量。
2．电流的基本单位是——，简称（ ），符号是（ ）。电流的常用单位还有（ ）和（　），换算关系： （　　　）

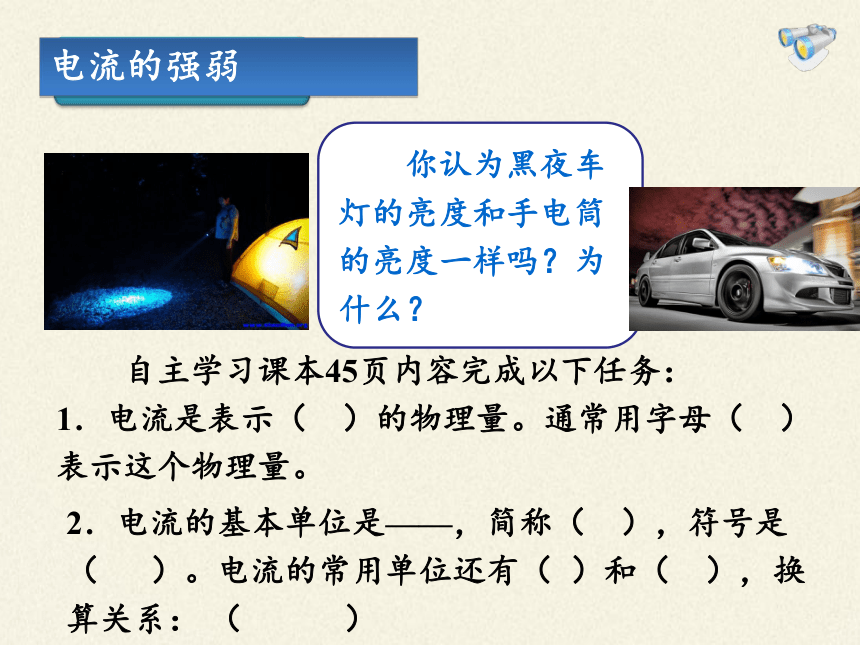

　　你认为黑夜车灯的亮度和手电筒的亮度一样吗？为什么？
电流的强弱

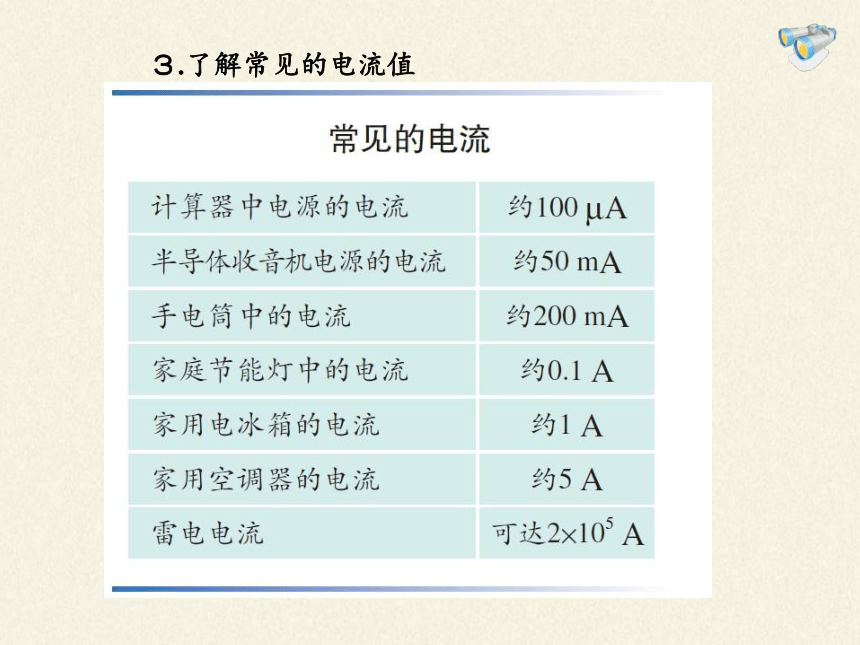

３.了解常见的电流值
100 ?A=
200mA=
5A=
mA=
A=
mA =

A
?A
?A

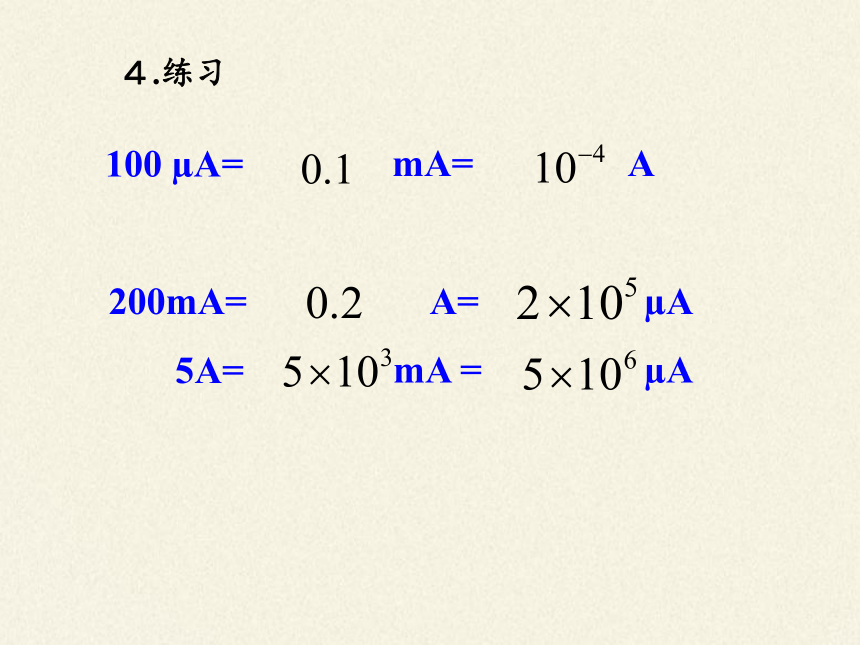

４.练习

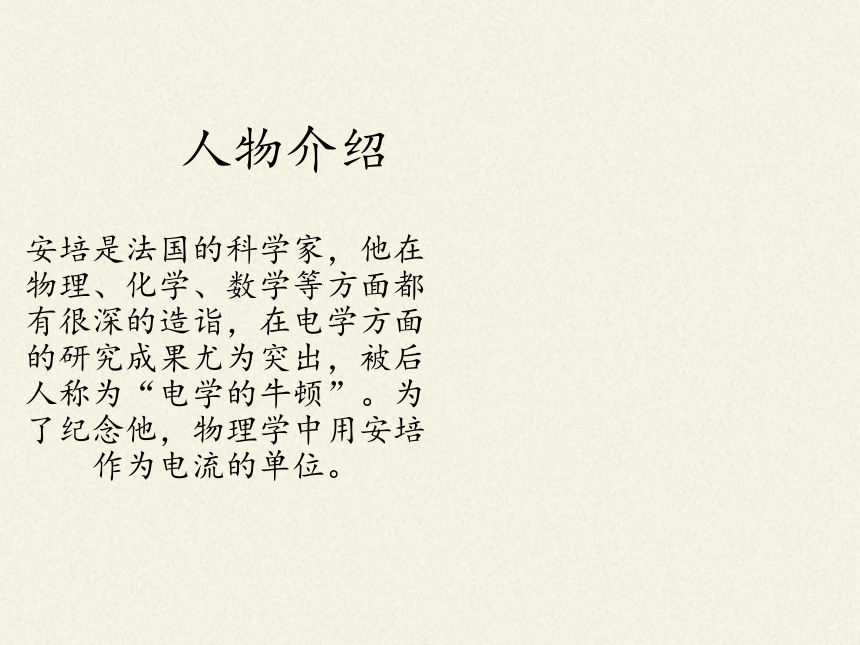

人物介绍
安培是法国的科学家，他在物理、化学、数学等方面都有很深的造诣，在电学方面的研究成果尤为突出，被后人称为“电学的牛顿”。为了纪念他，物理学中用安培作为电流的单位。

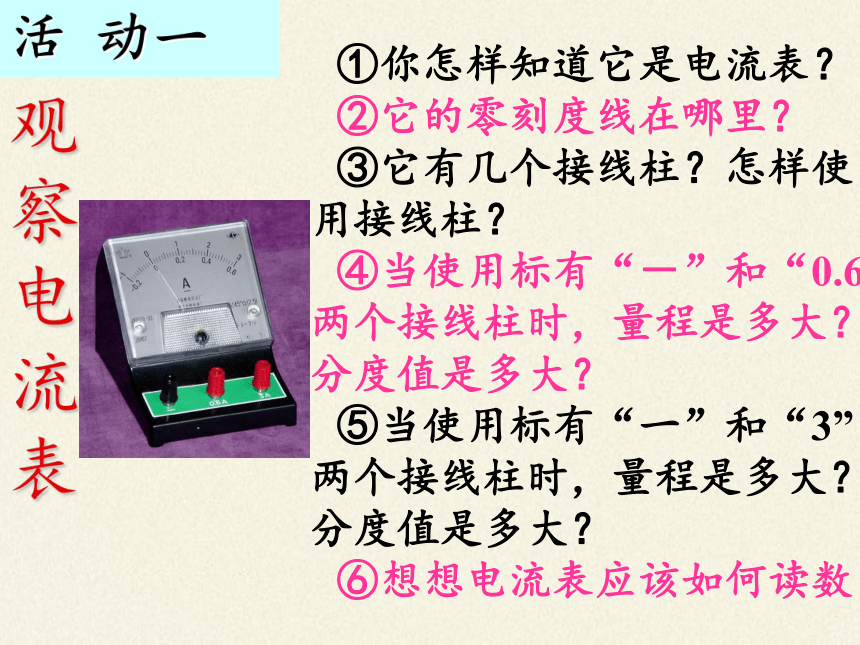

①你怎样知道它是电流表？
②它的零刻度线在哪里？
③它有几个接线柱？怎样使用接线柱？
④当使用标有“－”和“0.6”两个接线柱时，量程是多大？分度值是多大？
⑤当使用标有“一”和“3”两个接线柱时，量程是多大？分度值是多大？
⑥想想电流表应该如何读数？
观 察 电 流 表
活 动一

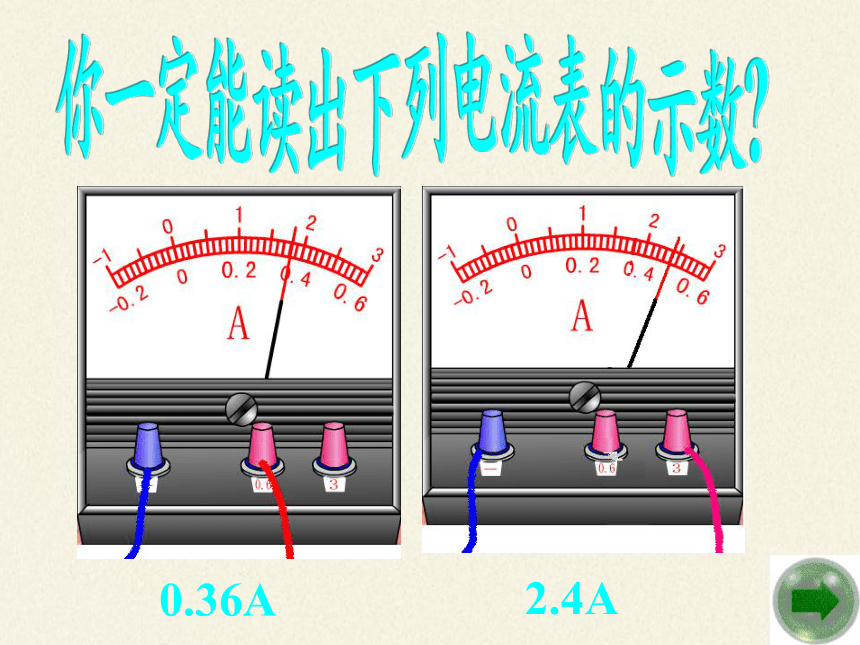

你一定能读出下列电流表的示数?
0.36A
2.4A

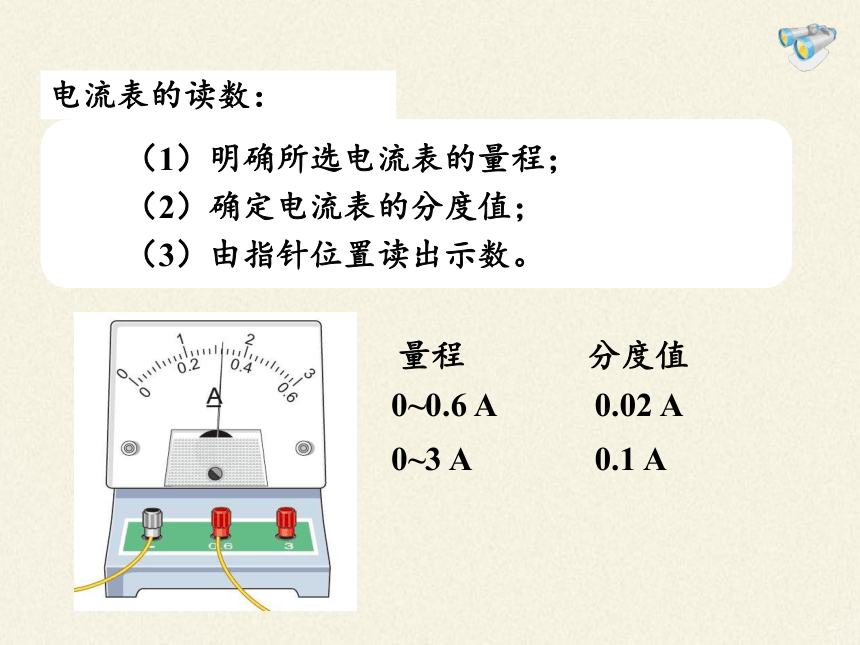

电流表的读数：
　　（1）明确所选电流表的量程；
　　（2）确定电流表的分度值；
　　（3）由指针位置读出示数。
0~0.6 A
0~3 A
0.02 A
0.1 A
量程
分度值
电 流 表的使 用
活 动二
预习之后你会了吗？
电流表的连接：
　　（1）电流表必须和被测的用电器串联。
　　（2）电流必须从正接线柱流入，从负接线柱流出。
　　（3）必须正确选择量程。
　　（4）不允许把电流表直接连到电源的两极！
　　1.以下电路中，电流表连接方法正确的（ ）
A
A
A
A
B
A
A
C
D
练一练
2. 练习使用电流表测量电路中的电流
　　（1）画出实验电路图；
　　（2）按电路图连接实验器材；
　　（3）进行实验。
　　提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
　　实验1
S
L
A
S
L
A
练习3.
　　改变电流表在电路中的位置，比较电流表两次示数。
　　想一想，两次电流表的示数是否有变化？
　　4．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。
L2
L1
S
L2
L1
A
练一练
　　5．开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
练一练
C:\Users\Administrator\Desktop\电流表之歌(物理版小苹果).wmv
电流表之歌(物理版小苹果)12.wmv
电流
的强弱
电流
的测量
课堂小结
