人教版九年级全一册 物理 课件 16.3电阻（特殊方法测电阻 21张ppt）

第3节　电阻
义务教育教科书 物理 九年级
特殊方法测电阻
人民教育出版社
1 ．请你画出伏安法测定值电阻的实验电路图。
2 ．实验原理：________。
3．串联电路电流关系： ________。
4 ．串联电路电压关系： ________。

【温故】
R=U/I
I1=I2
U=U1+U2
【知新】
问题:只有电压表（无电流表）如何测电阻
设想:未知电阻电流=已知电阻电流
方案:未知电阻与已知电阻串联
一、有2个电压表、一个电源、一个已知阻值为Ro的电阻、一个开关和一些导线，要用以上器材测一未知阻值的电阻Rx，请画出较简单实验电路图。
Rx=_______
Rx
R0
V1
V2
【知新】
一、有2个电压表、一个电源、一个已知阻值为Ro的电阻、一个开关和一些导线，要用以上器材测一未知阻值的电阻Rx，请画出实验电路图。实验改进方案（1） ：
Rx=_______
Rx
R0
V1
V2
【知新】
一、有2个电压表、一个电源、一个已知阻值为Ro的电阻、一个开关和一些导线，要用以上器材测一未知阻值的电阻Rx，请画出实验电路图。实验改进方案（2） ：
Rx=_______
Rx
R0
V1
V2
【知新】

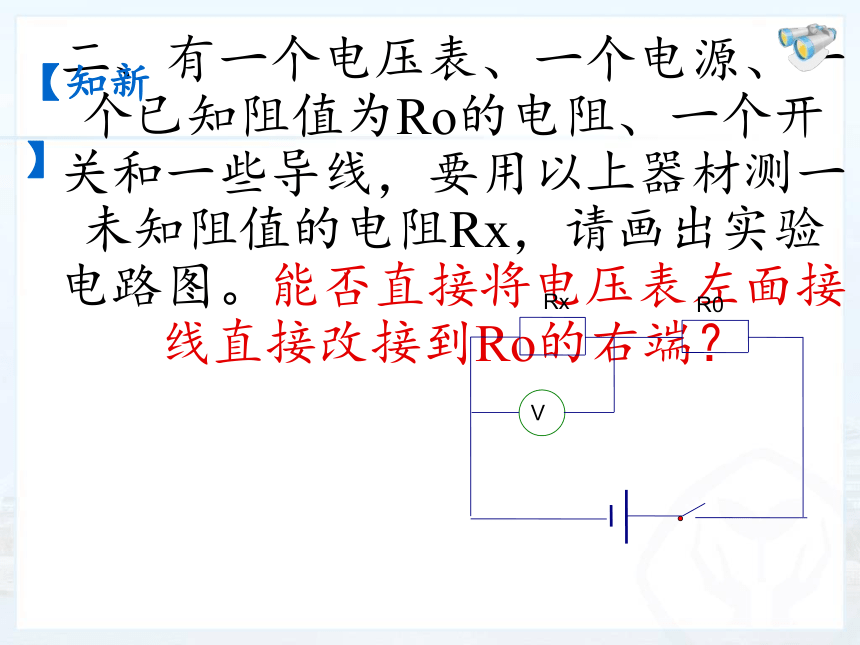

二、有一个电压表、一个电源、一个已知阻值为Ro的电阻、一个开关和一些导线，要用以上器材测一未知阻值的电阻Rx，请画出实验电路图。能否直接将电压表左面接线直接改接到Ro的右端？
Rx
R0
V
【知新】
三、有一个电压表、一个电源、一个已知阻值为Ro的电阻、两个开关和一些导线，要用以上器材测一未知阻值的电阻Rx，请画出实验电路图。
【知新】
也可以
【知新】
提示：
一个单刀双掷开关相当于两个单刀开关！
请改画电路图并推导表达式。
【知新】
三、有一个电压表、一个电源、一个已知阻值为Ro的电阻、两个开关和一些导线，要用以上器材测一未知阻值的电阻Rx，请画出实验电路图。实验改进方案 ：
【知新】
提示：
一个单刀双掷开关相当于两个单刀开关！
请改画电路图并推导表达式。
【知新】
三、有一个电压表、一个电源、一个已知阻值为Ro的电阻、两个开关和一些导线，要用以上器材测一未知阻值的电阻Rx，请画出实验电路图。能否将电压表接在图中位置 ？
【知新】
四、请大致画出通过定值电阻和小灯泡的电流随两端电压变化的图像。
【知新】
五、正常工作电压为U0的小灯泡，想测出正常发光时的电阻。已知器材有：一个电压表、定值电阻（阻值为R0 ）、电源、两个开关、导线。提示：电压表应和谁并联？
【知新】
如图设计的电路合理吗？
提示：如何使小灯泡正常发光？
解决方案：串联一个滑动变阻器。
【知新】
六、正常工作电流为I0的小灯泡，想测出正常发光时的电阻。已知器材有：一个电压表、定值电阻（阻值为R0 ）、电源、两个开关、导线、滑动变阻器。请设计电路。
【知新】
课堂小结
伏阻法
伏安法
回忆一
下，这节
课我们学
习了什么
内容？
