第1节　电能　电功

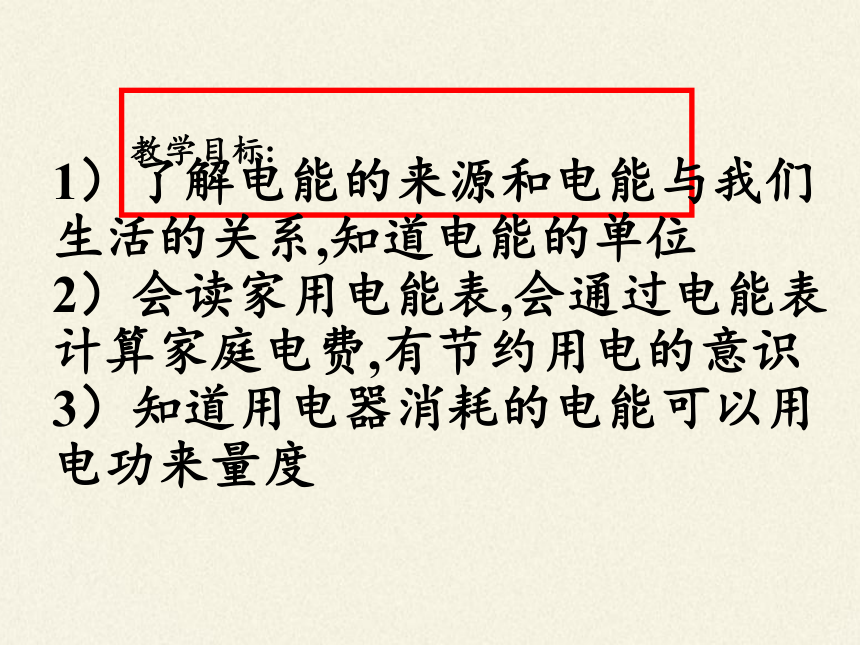

教学目标:
1）了解电能的来源和电能与我们生活的关系,知道电能的单位
2）会读家用电能表,会通过电能表计算家庭电费,有节约用电的意识
3）知道用电器消耗的电能可以用电功来量度

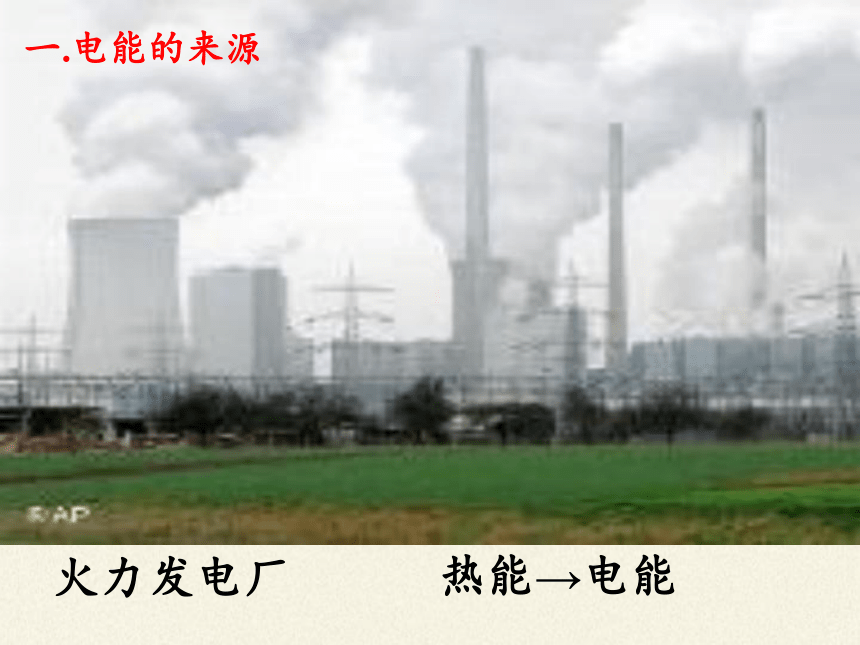

火力发电厂
热能→电能
一.电能的来源

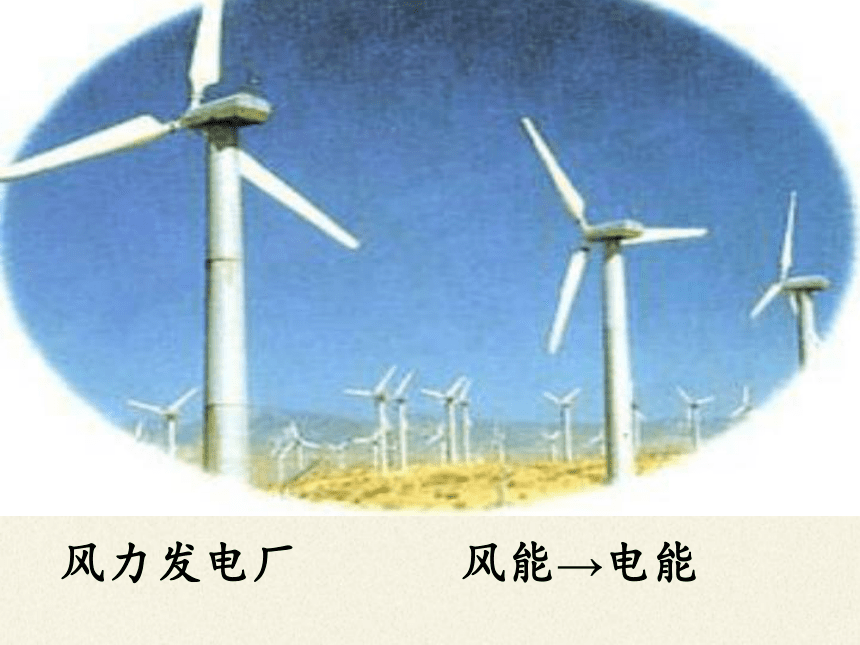

风力发电厂
风能→电能

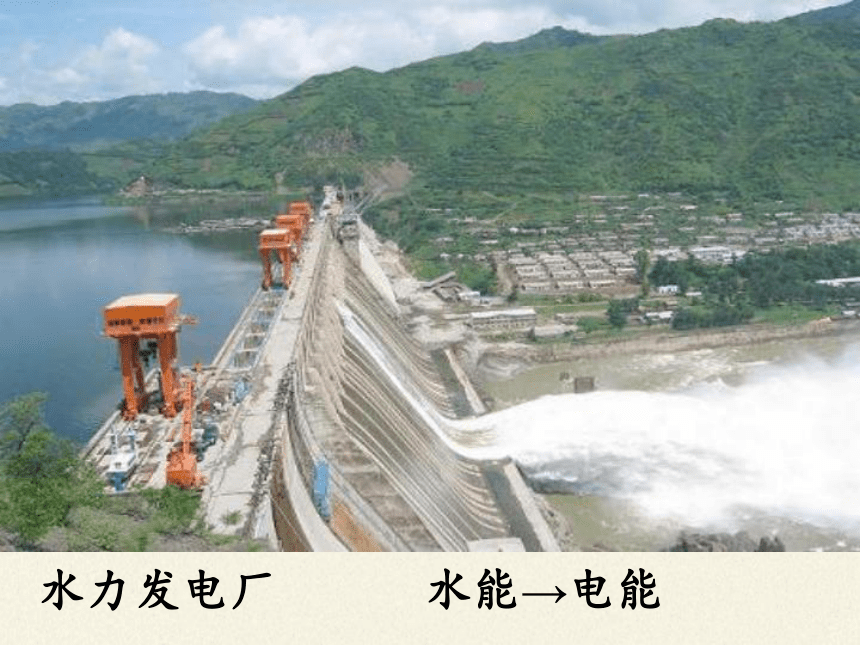

水力发电厂
水能→电能

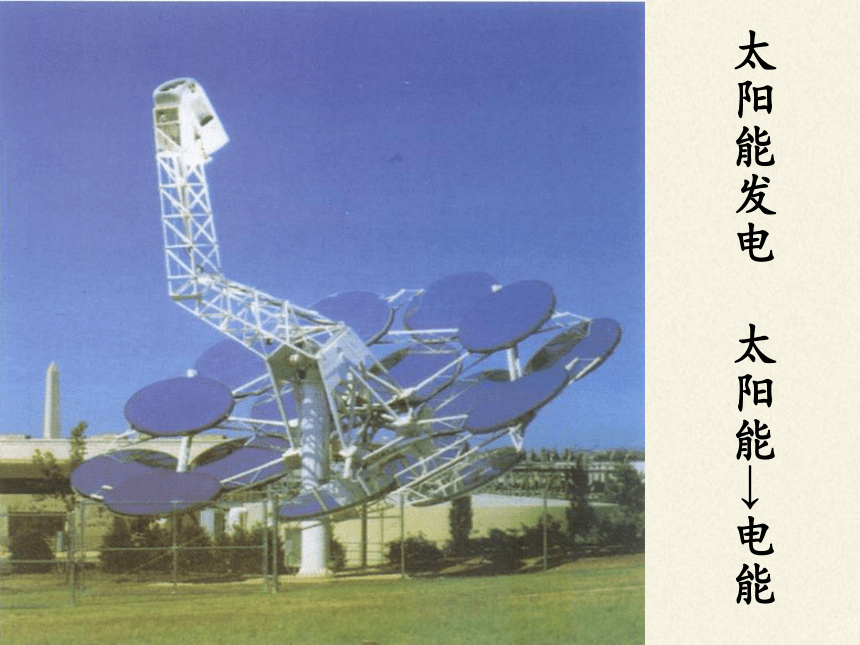

太阳能发电
太阳能→电能

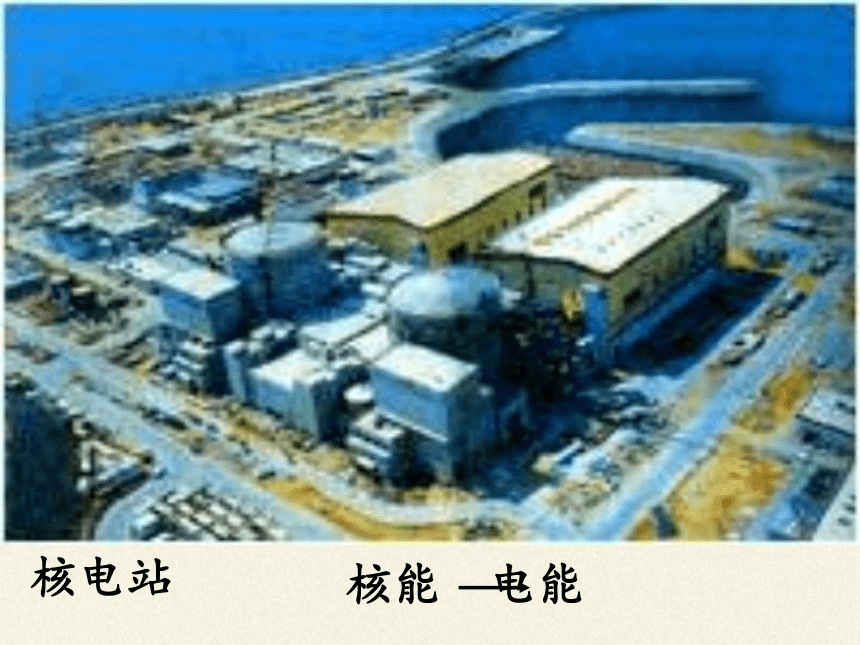

核电站
核能 电能

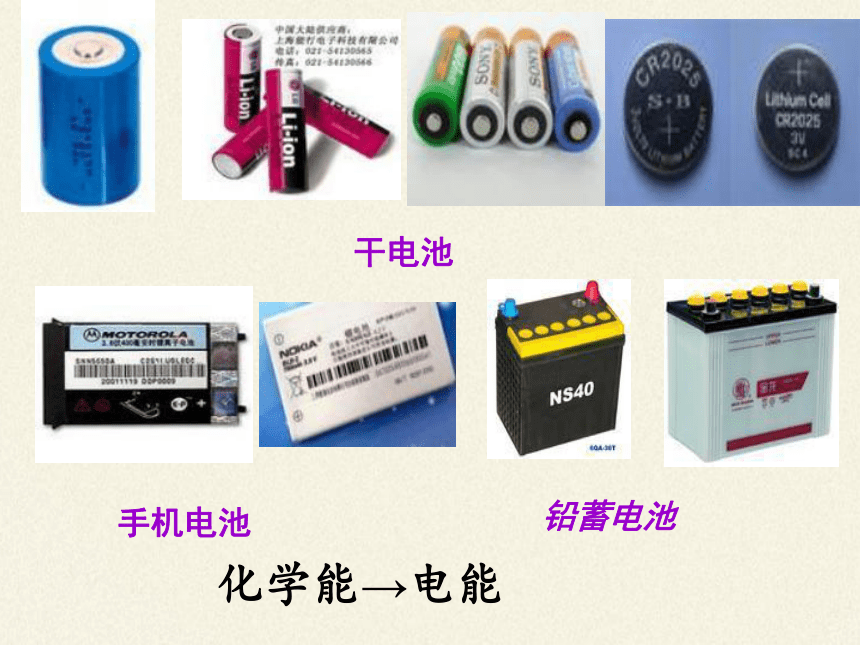

化学能→电能
　　　干电池
手机电池
铅蓄电池

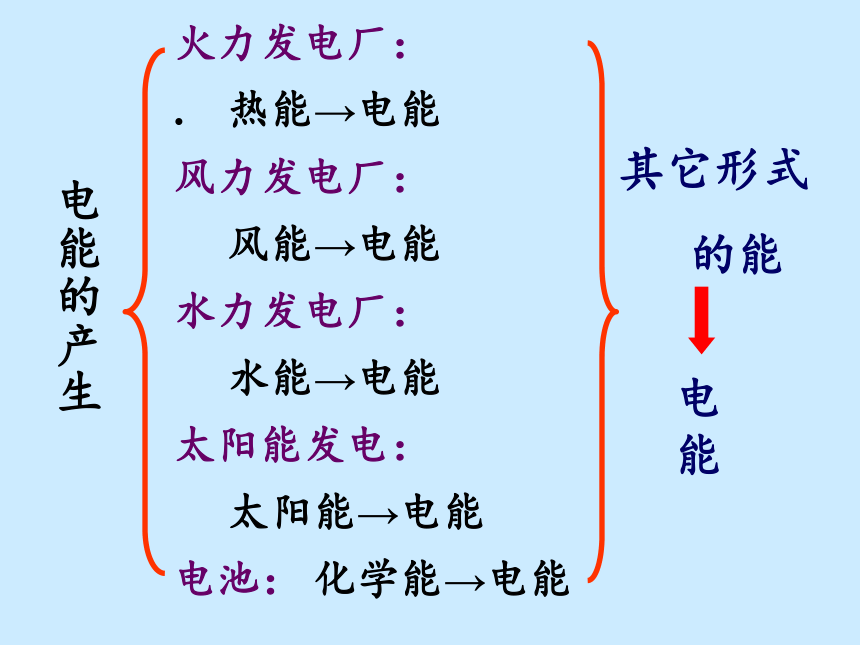

火力发电厂：
. 热能→电能
风力发电厂：
风能→电能
水力发电厂：
水能→电能
太阳能发电：
太阳能→电能
电池： 化学能→电能
电能的产生
其它形式
的能
电能

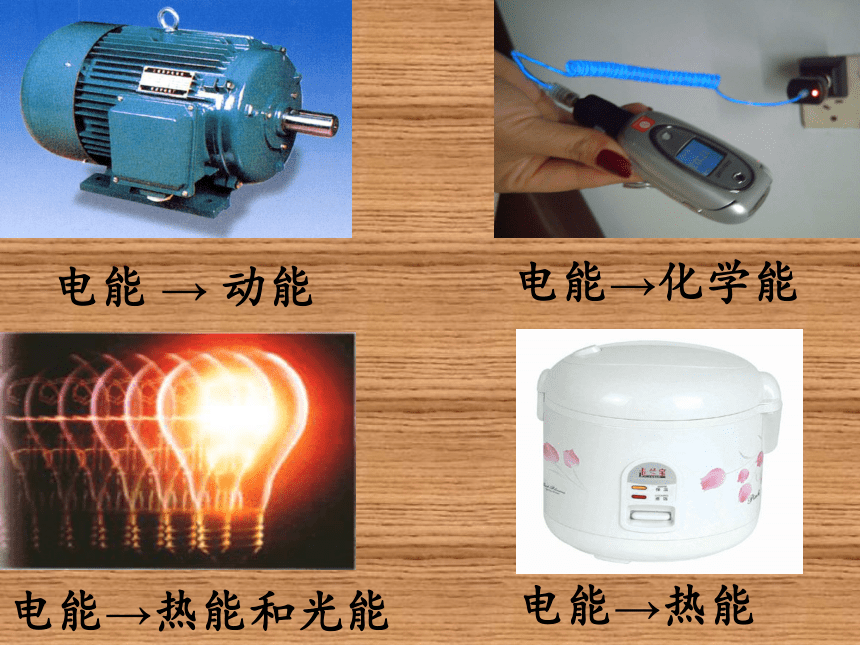

电能 → 动能
电能→热能
电能→化学能
电能→热能和光能

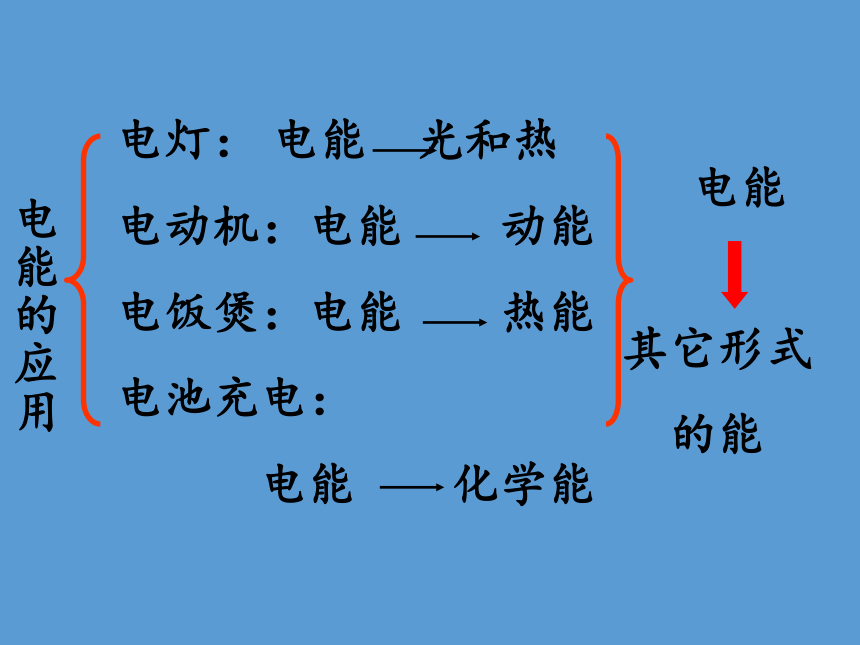

电能的应用
电灯： 电能　光和热
电动机：电能　　动能
电饭煲：电能　　热能
电池充电：
　　　电能　　化学能
电能
其它形式
　的能

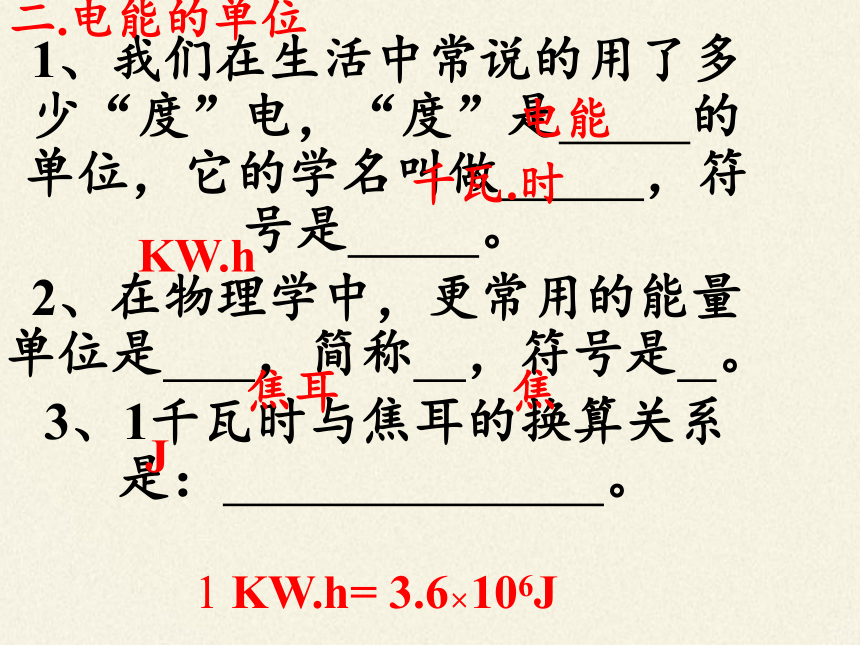

1、我们在生活中常说的用了多少“度”电，“度”是 的单位，它的学名叫做 ，符号是 。
2、在物理学中，更常用的能量单位是 ，简称 ，符号是 。
3、1千瓦时与焦耳的换算关系是： 。
电能
千瓦.时
KW.h
焦耳
J
焦
1 KW.h= 3.6×106J
二.电能的单位
2kw.h=________　J
10kw.h=________J
7.2×106
3.6×107
7.2×106J=_______kw·h
10.8×106J=______kw·h

２
３
练习：
1.电能表接入电路的作用：
测量用电器在一段时间内消耗电能的多少。

三.电能的测量
千瓦时（度），即电能的单位
计数器
电表转盘
表示这个电能表应该在220V的电路中使用，标定电流为5A，额定最大电流为30A。
表示每消耗1千瓦时的电能，电能表上的转盘转过600转。
2.电能表的参数
例1、某电能表上标有“3000revs/kW.h”，表示的物理意义是 。
用电器每消耗1KW.h的电能,电能表的转盘转过3000转
例2、电能表的铭牌上标有 “2500R／kw?h”字样，若该电能表在30分钟内转盘转过了5000转,则电路所消耗的电能为?????kw?h,合__________J
2
7.2X106
根据表盘的转数n和参数N求一段电路消耗的电能:
4
2
6
7
8
4
3
7
4
4
W月初=______kw?h
W月末=______kw?h
月初:
月底:
W=______________ kw?h
4267.8
4374.4
W月末 – W月初= 106.6
本月份用电：
3.电能表的读数
注意：电能表盘上最后一个数字 框内的数字为小数位
3.读数：①最后一位有红色标记的数字表示小数点后一位。②电能表前后两次读数之差，就是这段时间内用电的度数。
各式各样的家用电能表
灌溉农田330m2
采煤105kg
炼钢1.6kg
电车行驶0.85千米
一度电能做什么呢？
洗衣机工作2.7个小时
电脑工作5小时
生产“彩电”0.3台
生产铅笔90支
生产方便面170包
生产毛毯2条
10盏节能灯工作100小时
一度电的用处
机织棉布11m
生产化肥0.7kg
不开长明灯，
做到人走灯灭，
采用节能型用电器，
使用自动控制开关，
经常检修电路，
不要有漏电现象等．
你能做到吗？
【自我检测】
1、电灯泡通电后，将电能转化成___ __；；电动机通电后转动带动电风扇，电能可以转化成___ __；我们在日常生活中使用的电视机、电脑、电饭煲、电磁炉等都要消耗___ __.
电能转化为其他形式能的过程就是电流________的过程，电流做了多少功，就有多少电能转化为其他形式的能。
2、540J= KW.h= 度
50 KW·h = 度 = J
光能和热能
做功
机械能
电能
1.5 ×10-4
50
1.8X108
1.5 ×10-4
3、一只电能表标有“3000r/kW·h”字样，现观察转盘转了45圈那么用电器共消耗的电能是（ ）
A.1.35×10J B.1.35kW·h C.0.15kW·h D.5.4×104J
D
W=n/N
1 KW.h= 3.6×106J
4、如右图，一个标有3000revs / KW·h 的电能表，现在只使用一支灯泡，测出转盘5min内转了15 r ，则电灯消耗的电能是多少KW·h ？
解:W=n/N= 15 r/ 3000revs / KW·h
=5X10-3 KW·h


5．一位同学家上月底抄电表时，电能 表的读数是 ，本月底抄电表时 ，电能表的读数是。该同学家本月用电________度，若每度电费0.3元，应交电费________元。
6. 小光家上月用了35度电，35度电是通过_________测量出来的，合___________J
46.2
13.86
电能表
1.26x108
7．（2013·广东河源）小明同学在家中拍到一张电能表照片，如图所示，
他仔细观察照片后，得到下列
四个结论，你认为正确的是（ ）
A．电能表的额定功率为2500W
B．电能表的最大电流为5A
C．拍照片时，小明家已消耗的电931.6kW?h
D．拍照片时，小明家已消耗的电能931.6J
c
8、在物理学中“千瓦时”是下列哪个物理量的单位（???）
A． 电压???B．电阻??C．电能???D．电功率
9、下列电器设备中，工作时依靠电能转变为热能的是（ ）
A、电动机 B、电饭锅 C、电风扇 D、电视机
C
B
