第3节　安全用电

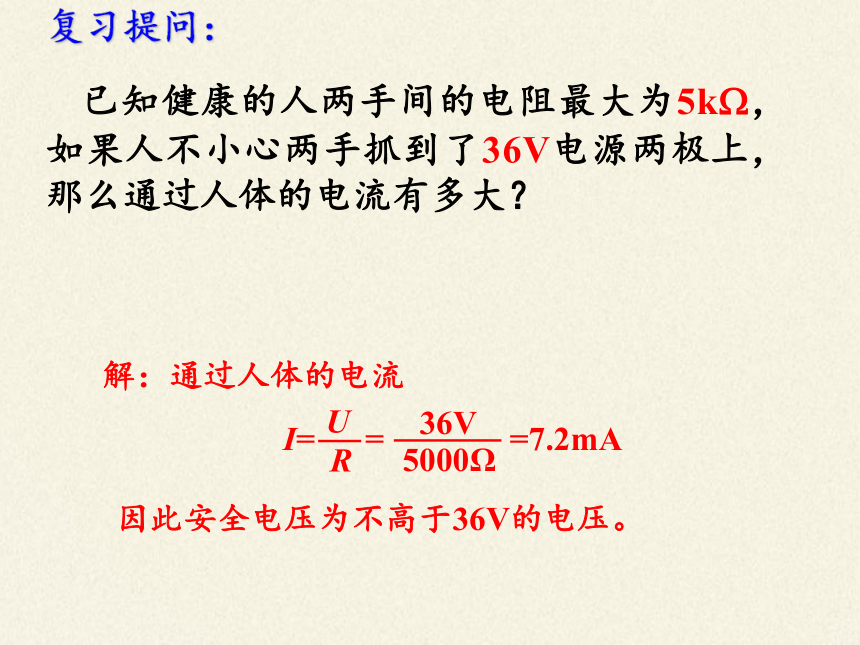

复习提问：
已知健康的人两手间的电阻最大为5k?，如果人不小心两手抓到了36V电源两极上，那么通过人体的电流有多大？
因此安全电压为不高于36V的电压。
I= = =7.2mA
U
R
36V
5000Ω
解：通过人体的电流
学习目标
1、能用欧姆定律理解安全用电的道理
2、了解触电类型及触电急救的简单方法
3、通过学习，知道一些生活安全用电常识，形成安全用电意识
火线
零线

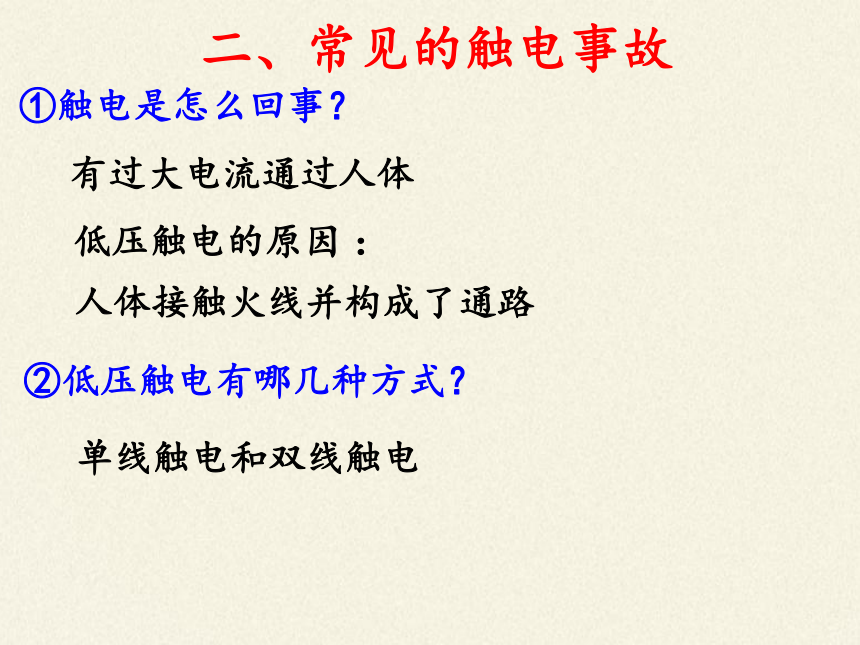

二、常见的触电事故
①触电是怎么回事？
②低压触电有哪几种方式？

有过大电流通过人体
低压触电的原因 ：
人体接触火线并构成了通路

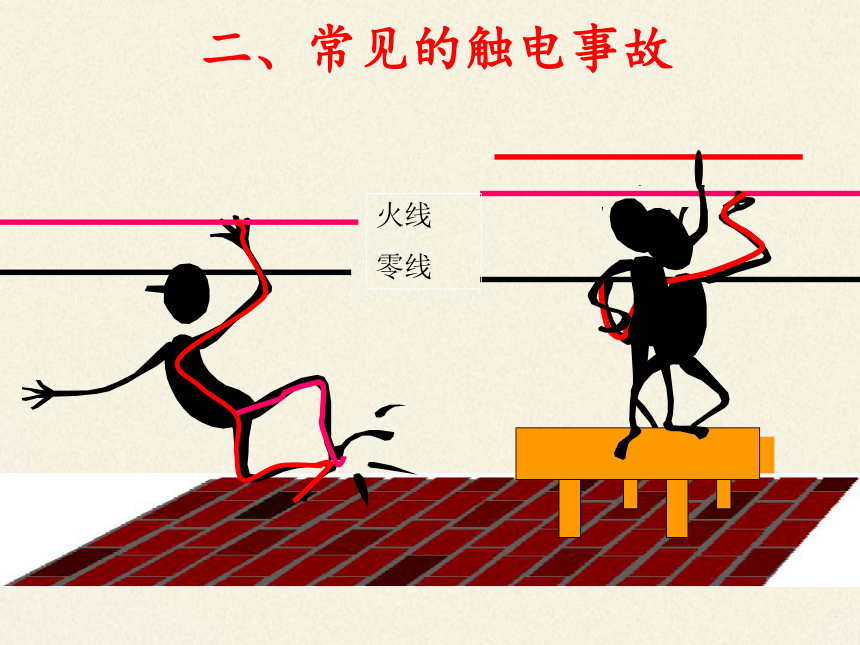

单线触电和双线触电
二、常见的触电事故
U

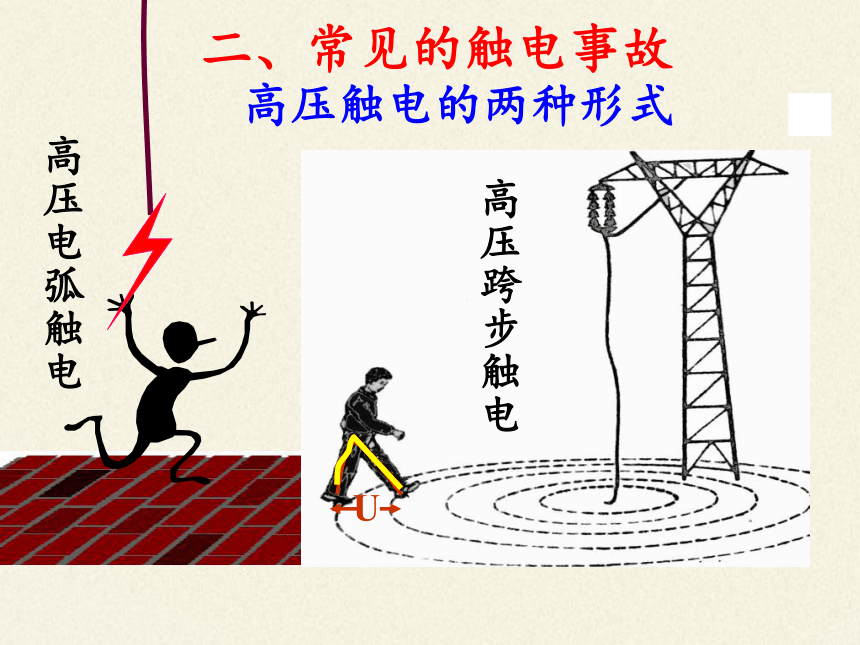

高压触电的两种形式
高压电弧触电
高压跨步触电
二、常见的触电事故

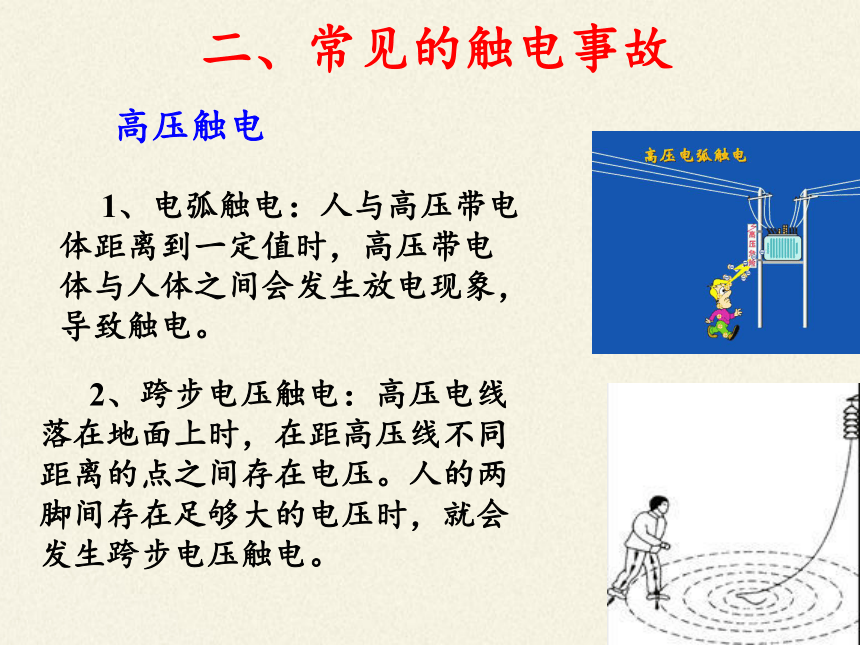

1、电弧触电：人与高压带电体距离到一定值时，高压带电体与人体之间会发生放电现象，导致触电。
2、跨步电压触电：高压电线落在地面上时，在距高压线不同距离的点之间存在电压。人的两脚间存在足够大的电压时，就会发生跨步电压触电。
高压触电
二、常见的触电事故

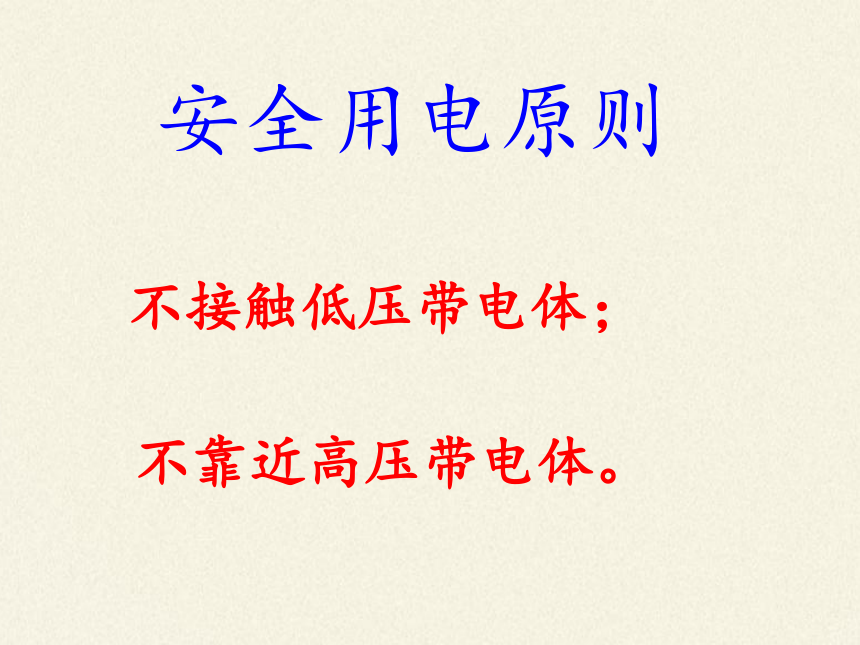

不接触低压带电体；
安全用电原则
不靠近高压带电体。

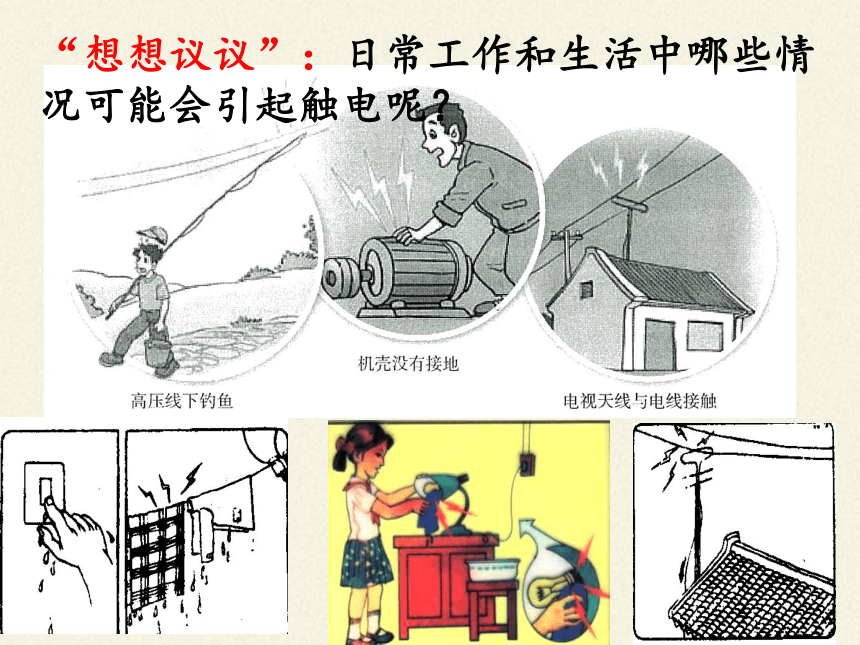

“想想议议”：日常工作和生活中哪些情况可能会引起触电呢？
这种方法行吗 ？
该怎么办呢？
讨论：
发现有人触电时又应该怎么办呢？
wl.12999.com
触电的急救
小结：触电的急救方法，首先切断电源或用绝缘棒挑开电线，绝对不能用手直接拉触电者，必要时进行人工呼吸。
为了防止触电事故的发生，你认为家庭用电过程中应注意哪些问题？
交流讨论：
◆不接触低压带电体, 不靠近高压带电体。
◆更换灯泡，搬动电器前应断开电源开关。
◆不弄湿用电器，不损坏绝缘层。
◆保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
安全用电原则:
??????????????????????????????????????
思考：在雷雨天气，你在家里看电视，大人会要求你把电视关掉，特别是有室外天线的电视机，还特意要
提醒你将室外天线拔掉，这是
为什么呢？
四、注意防雷
阅读教材第115页和教材第116页的STS，回答：
雷电是一种什么现象？有哪些危害？应该如何防雷呢？
四、注意防雷
雷电是大气中一种剧烈的放电现象。云层之间、云层和大地之间的电压可达几百万伏至几亿伏，产生很强的光和声。云层和大地之间的放电如果通过人体，能够立即致人死亡，如果通过树木、建筑物，巨大的热量和空气的振动都会使它们受到严重的破坏。
1.应该留在室内，关好门窗。
2.减少使用电话和手提电话。
3.切勿游泳或从事水上运动。
4.不要站在山顶及空旷场地。
5.应远离高大树木和桅杆等，
在空旷场地不宜打伞。
6.不宜开摩托车、骑自行车。
在生活中如何防雷？
四、注意防雷
高大建筑物的顶部都有针状的金属物,通过很粗的金属线与大地相连，可以防雷，叫做避雷针。
四、注意防雷
我国古代建筑上的龙角形铁制装饰物
四、注意防雷
高压输电铁塔最上面的两条防雷的导线
四、注意防雷
盘点收获
畅所欲言
通过今天的学习，你学到了哪些知识？说出来和大家一起分享收获的喜悦！
当堂训练
1、以下做法，正确的是（ ）
A、用剪刀或绝缘柄破损的钳子剪带电的导线
B、电线上晾衣服
C、发现有人触电时应立即用手将触电者拉离带电体
D、发现输电线的断头落在地上，不要靠近，更不要去 拾
2、下列说法不正确的是，（ ）
A、在雷雨天，不要到大树下避雨
B、不要用湿布擦亮着的电灯
C、移动电器时，应先使它脱离电源
D、因输电线路短路引发火灾时，应立即泼水灭火
D
D
3.图中哪些做法能确保安全用电？（ ）
A B C D
C
4.在一个雷雨交加的日子里，某村民到大树底下躲雨，不幸被雷电击中造成重伤，此后村内谣言四起，说什么“魔鬼缠身”，什么“前世没有修行好”等等，家里人在众人面前抬不起头，不但不送病人到医院医治，反而求神拜佛，导致病人耽误治疗。
（1）文中所述的观点对吗？________________________________________。
（2）为了避免类似事故的发生，人们在高大建筑物上安装了________________________。
不正确
避雷针
布置作业:

1. 调查生活中防止触电的方法。自己家里的用电器怎样防止触电？
2.完成本节课后练习。
