第5节　磁生电

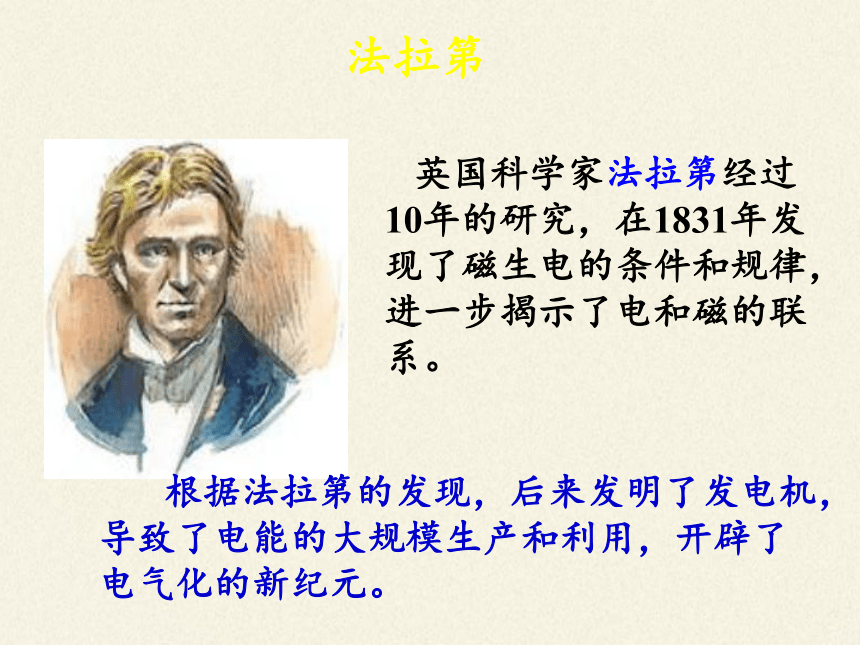

英国科学家法拉第经过10年的研究，在1831年发现了磁生电的条件和规律，进一步揭示了电和磁的联系。
根据法拉第的发现，后来发明了发电机，导致了电能的大规模生产和利用，开辟了电气化的新纪元。
法拉第
磁生电
什么情况下磁能生电？

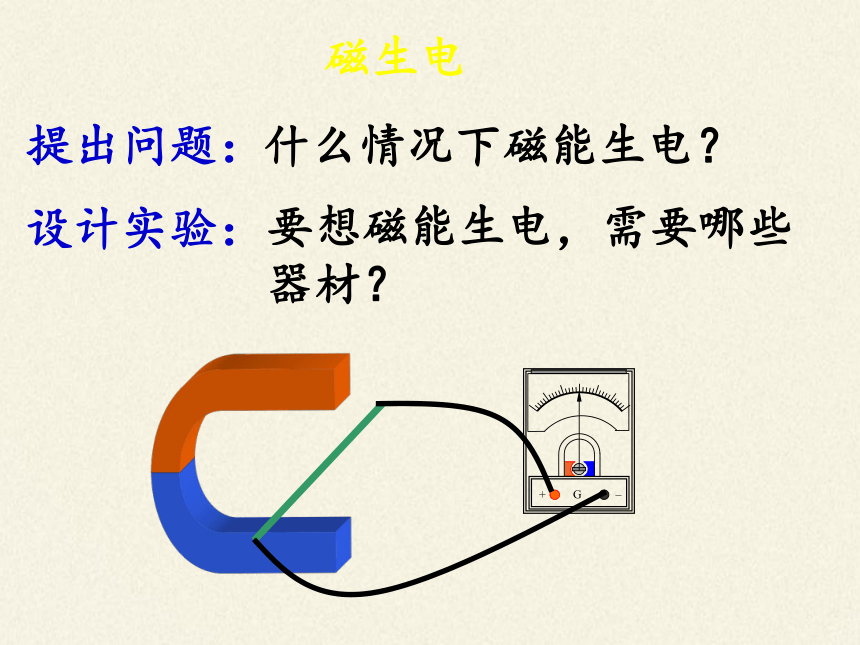

提出问题：
设计实验：
要想磁能生电，需要哪些器材？
G
_
+

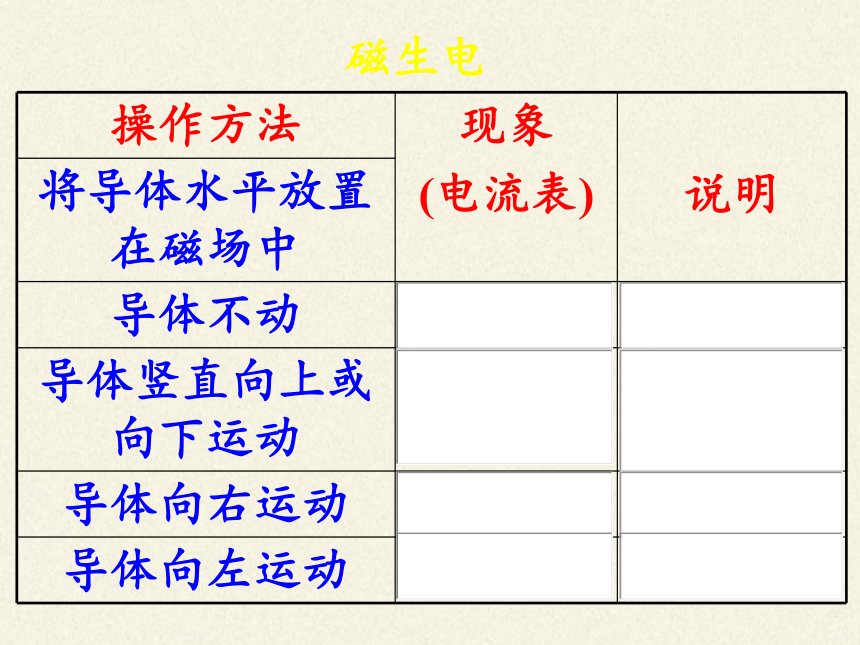

操作方法
现象
(电流表)
说明
将导体水平放置在磁场中
导体不动
导体竖直向上或向下运动
导体向右运动
导体向左运动
磁生电
磁生电

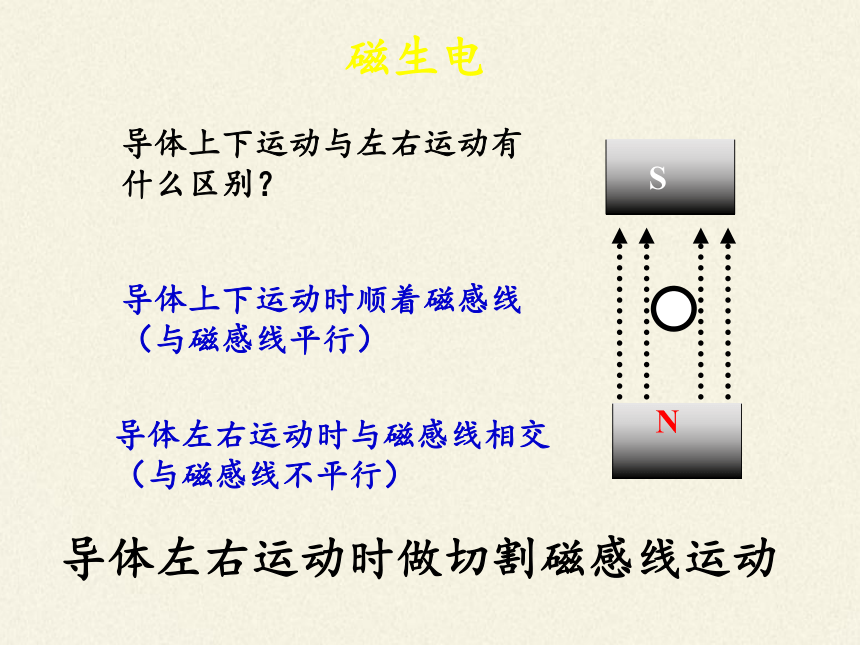

导体上下运动与左右运动有什么区别？
导体上下运动时顺着磁感线（与磁感线平行）
导体左右运动时与磁感线相交（与磁感线不平行）
导体左右运动时做切割磁感线运动
N
S
电磁感应
闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流。这种现象叫电磁感应现象。
产生的电流叫感应电流
产生感应电流的条件：
闭合电路
导体做切割磁感线运动
感应电流

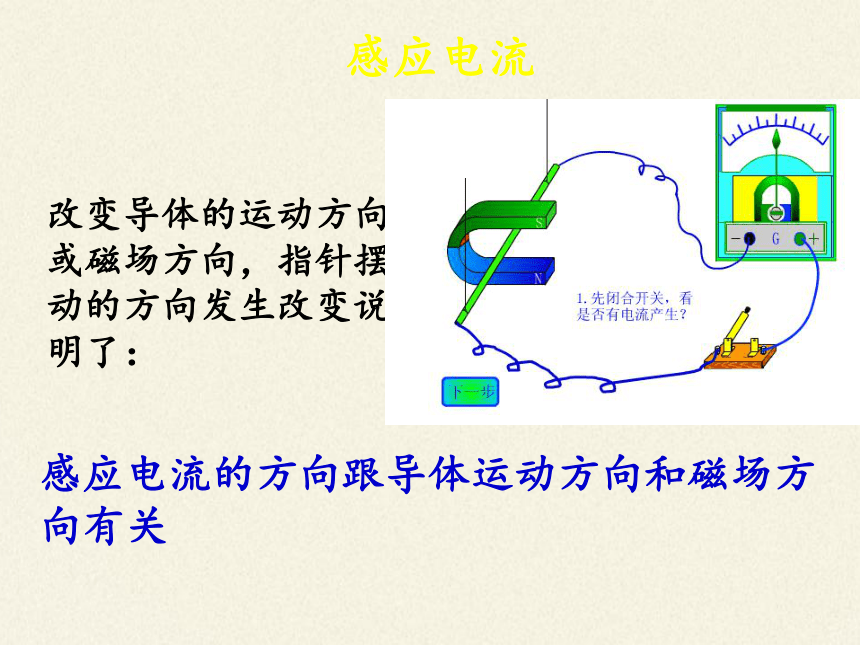

改变导体的运动方向或磁场方向，指针摆动的方向发生改变说明了：
感应电流的方向跟导体运动方向和磁场方向有关
发电机
观察手摇发电机的模型，了解它的构造
交流电
线圈转动时，电流表的指针左右摆动，说明电路产生的电流方向是
不断变化的
这样的电流叫交变电流，简称交流电（AC）
在交变电流中，电流在每秒内周期性变化的次数叫频率，单位：赫兹符—Hz
我国供生产和生活用的交流电频率是 50 Hz。即 1 s 内有 50 个周期，交流电的方向每周期改变 2 次。
交流电
频率为50Hz的交流电，电流方向1s内改变100 次。
发电机
发电机原理：
电磁感应现象
发电机发电过程，把机械能转化为电能
实际发电机构造：
转子
定子
大型发电机采取的是线圈不动，磁极旋转的方式来发电。这种发电机叫旋转磁极式发电机。
550 MW大型发电机组转子吊装
电站实景
发电机和电动机
原理
发电机
电动机
电磁感应
通电线圈在磁场中受力而转动
发电机和电动机
能量转化
发电机
电动机
机械能转化为电能
电能转化为机械能
构造
交流发电机
直流电动机
功放器
生活中的物理
电磁感应现象
与发电机原理相同
通电导体在磁场中受力
与电动机原理相同
话筒
扬声器
